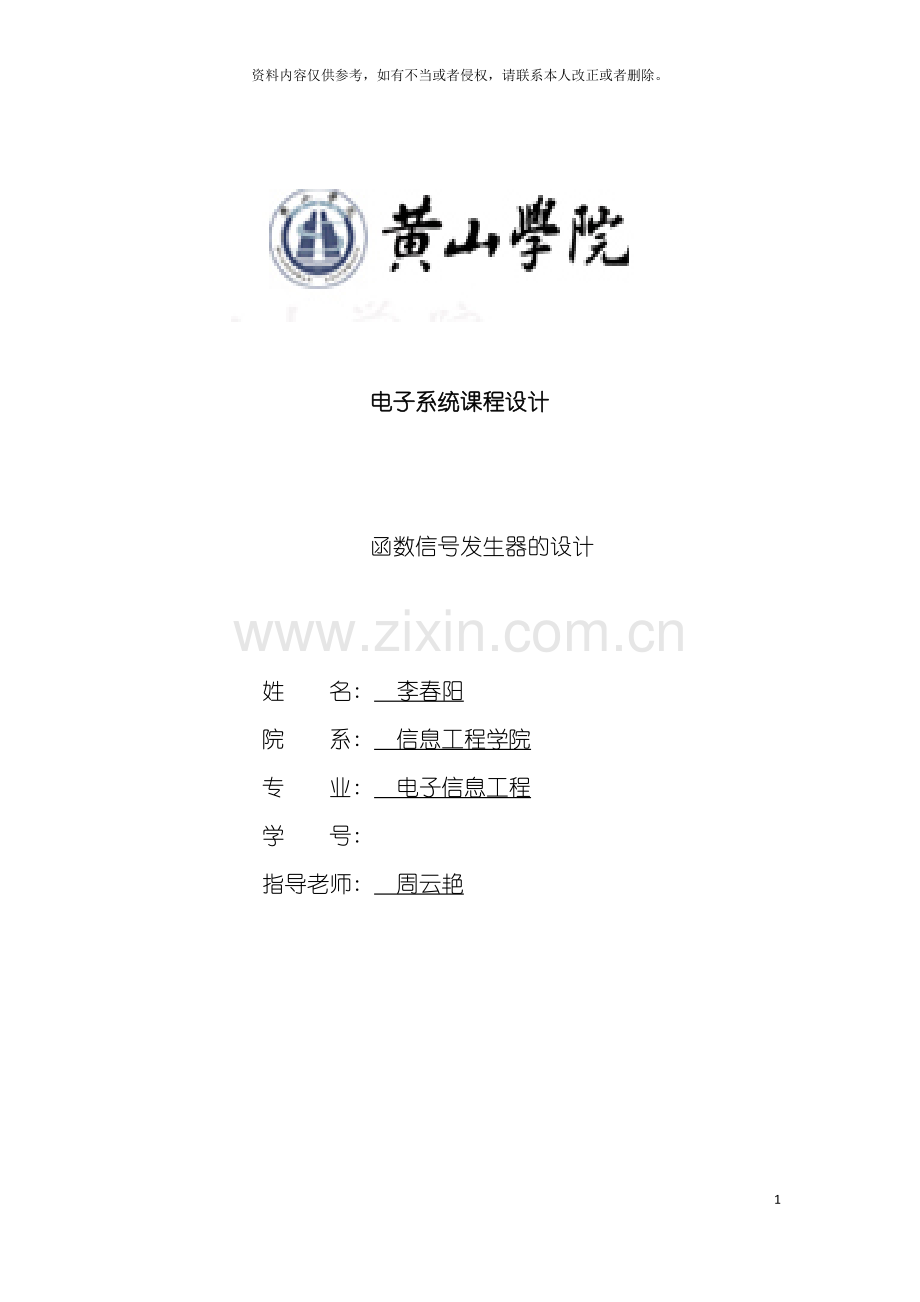

电子课程设计19资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。电子系统课程设计函数信号发生器的设计姓 名: 李春阳 院 系: 信息工程学院 专 业: 电子信息工程 学 号: 指导老师: 周云艳 目 录1.函数发生器总方案及原理框图31.1函数发生器的总方案论证31.2原理框图42课程设计的目的和设计的任务42.1 设计目的42.2设计任务43元器件选择54各组成部分的工作原理及实现功能54.1 方波发生电路的工作原理54.2 方波-三角波转换电路的工作原理64.3 三角波-正弦波转换电路的工作原理84.4电路的参数选择及计算94.5 总电路图105.电路的安装与调试115.1 方波-三角波发生电路的安装与调试115.2 三角波-正弦波转换电路的安装与调试115.3 总电路的安装与调试125.4调试中遇到的问题及解决的方法126实验总结137参考文献131.函数发生器总方案及原理框图1.1函数发生器的总方案论证函数发生器一般是指能自动产生正弦波、 三角波、 方波及锯齿波、 阶梯波等电压波形的电路或仪器。根据用途不同, 有产生三种或多种波形的函数发生器, 使用的器件能够是分立器件 (如低频信号函数发生器S101全部采用晶体管), 也能够采用集成电路(如单片函数发生器模块)。为进一步掌握电路的基本理论及实验调试技术, 本课题采用由集成运算放大器与晶体管差分放大器共同组成的方波三角波正弦波锯齿波函数发生器的设计方法。产生正弦波、 方波、 三角波、 锯齿波的方案有多种, 如首先产生正弦波, 然后经过整形电路将正弦波变换成方波, 再由积分电路将方波变成三角波和锯齿波; 也能够首先产生三角波方波, 再将三角波变成正弦波或将方波变成正弦波和锯齿波等等。本课题采用先产生方波-三角波和锯齿波, 再将三角波变换成正弦波的电路设计方法, 1.2原理框图 2课程设计的目的和设计的任务2.1 设计目的1掌握电子系统的一般设计方法2学习用软件对电路进行仿真3培养综合应用所学知识来指导实践的能力4掌握常见元器件的识别和测试5熟悉常见仪表, 了解电路调试的基本方法2.2设计任务设计方波/三角波/正弦波/锯齿波函数信号发生器有下列要求: 1设计、 组装、 调试函数发生器2输出波形: 正弦波、 方波、 三角波、 锯齿波; 3频率范围 : 频率范围一般分为若干波段: 1HZ10HZ, 4输出电压幅值:方波: 12v, 三角波: 4v; 正弦波1v。3元器件选择设计所用仪器及器件: 1、 电阻: 10k欧姆的5个; 20k欧姆的1个, 5.1k欧姆的1个 , 8.1k欧姆的1个, 100欧姆的1个; 6.8k欧姆的1个, 2k欧姆的2个。2、 电位器: 50000欧姆的2个, 100欧姆的1个, 100000欧姆的2个; 3、 晶体三极管; 3个 4、 电容; 10uf的1个, 1uf的1个, 470uf的3个, 0.1uf的1个5、 集成运算放大器: uA747个6、 直流电源: +12v, -12v7、 开关1个, 8、 示波器1个9、 万用表1个10、 导线若干根。4各组成部分的工作原理及实现功能4.1 方波发生电路的工作原理此电路由反相输入的滞回比较器和RC电路组成。RC回路既作为延迟环节, 又作为反馈网络, 经过RC充、 放电实现输出状态的自动转换。设某一时刻输出电压Uo=+Uz,则同相输入端电位Up=+UT。Uo经过R3对电容C正向充电, 如图中实线箭头所示。反相输入端电位n随时间t的增长而逐渐增高, 当t趋于无穷时, Un趋于+Uz; 可是, 一旦Un=+Ut,再稍增大, Uo从+Uz跃变为-Uz,与此同时Up从+Ut跃变为-Ut。随后, Uo又经过R3对电容C反向充电, 如图中虚线箭头所示。Un随时间逐渐增长而减低, 当t趋于无穷大时, Un趋于-Uz; 可是, 一旦Un=-Ut,再减小, Uo就从-Uz跃变为+Uz, Up从-Ut跃变为+Ut, 电容又开始正相充电。上述过程周而复始, 电路产生了自激振荡。4.2 方波-三角波转换电路的工作原理方波三角波产生电路工作原理如下: 若a点断开, 运算发大器A1与R1、 R2及R3、 RP1组成电压比较器, C1为加速电容, 可加速比较器的翻转。运放的反相端接基准电压, 即U-=0, 同相输入端接输入电压Uia, R1称为平衡电阻。比较器的输出Uo1的高电平等于正电源电压+Vcc, 低电平等于负电源电压-Vee( |+Vcc|=|-Vee|) , 当比较器的U+=U-=0时, 比较器翻转, 输出Uo1从高电平跳到低电平-Vee,或者从低电平Vee跳到高电平Vcc。设Uo1=+Vcc,则 将上式整理, 得比较器翻转的下门限单位Uia-为 若Uo1=-Vee,则比较器翻转的上门限电位Uia+为 比较器的门限宽度由以上公式可得比较器的电压传输特性, 如图3-71所示。a点断开后, 运放A2与R4、 RP2、 C2及R5组成反相积分器, 其输入信号为方波Uo1, 则积分器的输出Uo2为时, 时, 可见积分器的输入为方波时, 输出是一个上升速度与下降速度相等的三角波, 其波形关系下图所示。a点闭合, 既比较器与积分器首尾相连, 形成闭环电路, 则自动产生方波-三角波。三角波的幅度为方波-三角波的频率f为由以上两式能够得到以下结论: 1. 电位器RP2在调整方波-三角波的输出频率时, 不会影响输出波形的幅度。若要求输出频率的范围较宽, 可用C2改变频率的范围, PR2实现频率微调。2. 方波的输出幅度应等于电源电压+Vcc。三角波的输出幅度应不超过电源电压+Vcc。电位器RP1可实现幅度微调, 但会影响方波-三角波的频率。4.3 三角波-正弦波转换电路的工作原理三角波正弦波的变换电路主要由差分放大电路来完成。差分放大器具有工作点稳定, 输入阻抗高, 抗干扰能力较强等优点。特别是作为直流放大器, 能够有效的抑制零点漂移, 因此可将频率很低的三角波变换成正弦波。波形变换的原理是利用差分放大器传输特性曲线的非线性。分析表明, 传输特性曲线的表示式为: 式中差分放大器的恒定电流; 温度的电压当量, 当室温为25oc时, UT26mV。如果Uid为三角波, 设表示式为式中Um三角波的幅度; T三角波的周期。为使输出波形更接近正弦波, 由图可见: （1） 传输特性曲线越对称, 线性区越窄越好; （2） 三角波的幅度Um应正好使晶体管接近饱和区或截止区。（3） 图为实现三角波正弦波变换的电路。其中Rp1调节三角波的幅度, Rp2调整电路的对称性, 其并联电阻RE2用来减小差分放大器的线性区。电容C1,C2,C3为隔直电容, C4为滤波电容, 以滤除谐波分量, 改进输出波形。三角波-正弦波变换4.4电路的参数选择及计算1.方波-三角波中电容C1变化( 关键性变化之一) 实物连线中, 我们一开始很长时间出不来波形, 后来将C2从10uf( 理论时可出来波形) 换成0.1uf时, 顺利得出波形。实际上, 分析一下便知当C2=10uf时, 频率很低, 不容易在实际电路中实现。2.三角波-正弦波部分比较器A1与积分器A2的元件计算如下。由式( 3-61) 得即取 , 则, 取 , RP1为47K的电位器。区平衡电阻由式( 3-62) 即当时, 取, 则, 取, 为100K电位器。当时 , 取以实现频率波段的转换, R4及RP2的取值不变。取平衡电阻。三角波正弦波变换电路的参数选择原则是: 隔直电容C3、 C4、 C5要取得较大, 因为输出频率很低, 取, 滤波电容视输出的波形而定, 若含高次斜波成分较多, 可取得较小, 一般为几十皮法至0.1微法。RE2=100欧与RP4=100欧姆相并联, 以减小差分放大器的线性区。差分放大器的几静态工作点可经过观测传输特性曲线, 调整RP4及电阻R*确定。4.5 总电路图 三角波-方波-正弦波函数发生器实验电路先经过比较器产生方波, 再经过积分器产生三角波, 最后经过差分放大器形成正弦波。 5.电路的安装与调试5.1 方波-三角波发生电路的安装与调试1.按装方波三角波产生电路1. 把两块747集成块插入面包板, 注意布局; 2. 分别把各电阻放入适当位置, 特别注意电位器的接法; 3. 按图接线, 注意直流源的正负及接地端。 2.调试方波三角波产生电路1. 接入电源后, 用示波器进行双踪观察; 2. 调节RP1, 使三角波的幅值满足指标要求; 3. 调节RP2, 微调波形的频率; 4. 观察示波器, 各指标达到要求后进行下一部按装。5.2 三角波-正弦波转换电路的安装与调试1.按装三角波正弦波变换电路1. 在面包板上接入差分放大电路, 注意三极管的各管脚的接线; 2. 搭生成直流源电路, 注意R*的阻值选取; 3. 接入各电容及电位器, 注意C6的选取; 4. 按图接线, 注意直流源的正负及接地端。2.调试三角波正弦波变换电路1. 接入直流源后, 把C4接地, 利用万用表测试差分放大电路的静态工作点; 2. 测试V1、 V2的电容值, 当不相等时调节RP4使其相等; 3. 测试V3、 V4的电容值, 使其满足实验要求; 4. 在C4端接入信号源, 利用示波器观察, 逐渐增大输入电压, 当输出波形刚好不失真时记入其最大不失真电压; 5.3 总电路的安装与调试1. 把两部分的电路接好, 进行整体测试、 观察2. 针对各阶段出现的问题, 逐各排查校验, 使其满足实验要求, 即使正弦波的峰峰值大于1V。5.4调试中遇到的问题及解决的方法方波-三角波-正弦波函数发生器电路是由三级单元电路组成的,在装调多级电路时一般按照单元电路的先后顺序分级装调与级联。1 方波-三角波发生器的装调由于比较器A1与积分器A2组成正反馈闭环电路, 同时输出方波与三角波, 这两个单元电路能够同时安装。需要注意的是, 安装电位器RP1与RP2之前, 要先将其调整到设计值, 如设计举例题中, 应先使RP1=10K,RP2取( 2.5-70) K内的任一值,否则电路可能会不起振。只要电路接线正确, 上电后, UO1的输出为方波, UO2的输出为三角波, 微调RP1,使三角波的输出幅度满足设计指标要求有, 调节RP2, 则输出频率在对应波段内连续可变。2三角波-正弦波变换电路的装调 按照图375所示电路, 装调三角波正弦波变换电路, 其中差分发大电路可利用课题三设计完成的电路。电路的 调试步骤如下。( 1) 经电容C4输入差摸信号电压Uid=50v, Fi =100Hz正弦波。调节Rp4及电阻R*,是传输特性曲线对称。在逐渐增大Uid。直到传输特性曲线形状入图373所示, 记 下次时对应的 Uid即Uidm值。移去信号源, 再将C4左段接地, 测量差份放大器的 静态工作点I0 ,Uc1,Uc2,Uc3,Uc4.(2) Rp3与C4连接, 调节Rp3使三角波俄 输出幅度经Rp3等于Uidm值, 这时Uo3的 输出波形应 接近 正弦波, 调节C6大小可改进输出波形。如果Uo3的 波形出现如图376所示的 几种正弦波失真, 则应调节和改进参数, 产生是真的 原因及采取的措施有; 1) 钟形失真 如图( a) 所示, 传输特性曲线的 线性区太宽, 应减小Re2。2) 半波圆定或平顶失真 如图( b) 所示, 传输特性曲线对称性差, 工作点Q偏上或偏下, 应调整电阻R*.3) 非线性失真 如图( C) 所示, 三角波传输特性区线性度 差引起的失真, 主要是受到运放的影响。可在输出端加滤波网络改进输出波形。( 3) 性能指标测量与误差分析 1) 放波输出电压Upp=2Vcc是因为运放输出极有PNP型两种晶体组成复合互补对称电路, 输出方波时, 两管轮流截止与饮和导通, 由于导通时输出电阻的影响, 使方波输出度小于电源电压值。2) 方波的上升时间T, 主要受预算放大器的限制。如果输出频率的 限制。可接俄加速电容C1, 一般取C1为几十皮法。用示波器或脉冲示波器测量 6实验结果与总结正弦波输出: 8.77Hz 14V, 三角波输出: 8.77Hz7.6V, 方波输出: 8.77Hz20V在本次课程设计中, 无论是在理论学习方面还是实践动手能力都得到了一个非常大的锻炼, 并对硬件知识的了解以及安装调试能力也得到了一个很大的提升。经过这次课程设计, 也非常的清楚的认识了这门课程的重要性, 也意识到了自己在动手实践方面的薄弱性。希望在以后的学习和工作中能进一部的加强自己专业素质和实践动手能力。7参考文献1、 电工电子实践指导( 第二版) , 王港元主编, 江西科学技术出版社( ) 2、 电子线路设计、 实验、 测试( 第二版) , 谢自美主编, 华中理工大学出版社( ) 3、 电子线路设计应用手册, 张友汉主编, 福建科学技术出版社( ) 4、 555集成电路实用大全, 郝鸿安等主编, 上海科学普及出版社5、 电子技术基础实验研究与设计, 陈兆仁主编, 电子工业出版社( ) 6、 毕满清主编, 电子技术实验与课程设计, 机械工业出版社。7、 用万用表检测电子元器件, 杜龙林编, 辽宁科学技术出版社( ) 8、 新型集成电路的应用, 梁宗善, 华中理工大学出版社( ) 9、 新颖实用电子设计与制作, 杨振江等编, 西安电子科大出版社( ) 。
