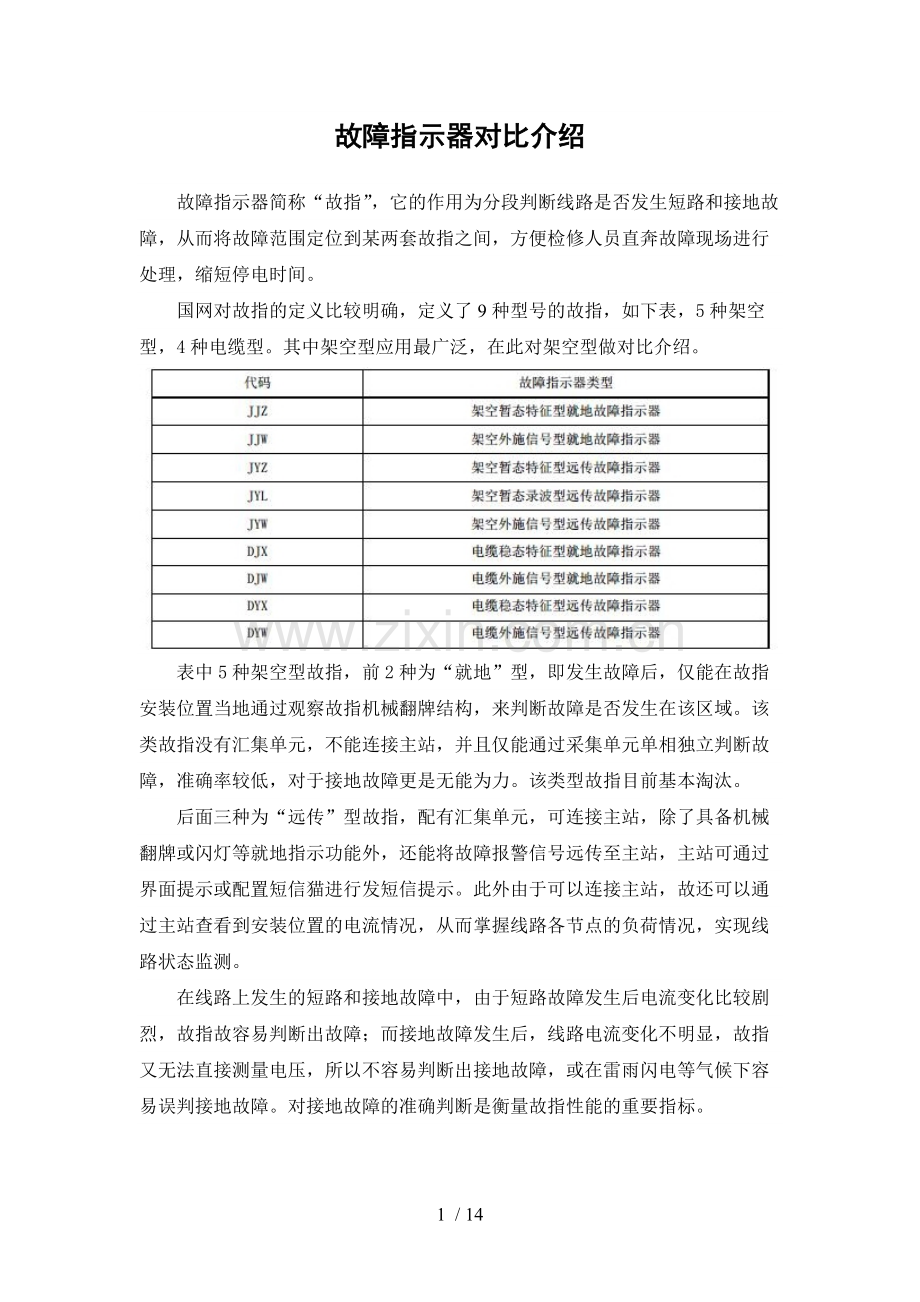

故障指示器对比介绍故障指示器简称“故指”，它的作用为分段判断线路是否发生短路和接地故障，从而将故障范围定位到某两套故指之间，方便检修人员直奔故障现场进行处理，缩短停电时间。国网对故指的定义比较明确，定义了9种型号的故指，如下表，5种架空型，4种电缆型。其中架空型应用最广泛，在此对架空型做对比介绍。表中5种架空型故指，前2种为“就地”型，即发生故障后，仅能在故指安装位置当地通过观察故指机械翻牌结构，来判断故障是否发生在该区域。该类故指没有汇集单元，不能连接主站，并且仅能通过采集单元单相独立判断故障，准确率较低，对于接地故障更是无能为力。该类型故指目前基本淘汰。后面三种为“远传”型故指，配有汇集单元，可连接主站，除了具备机械翻牌或闪灯等就地指示功能外，还能将故障报警信号远传至主站，主站可通过界面提示或配置短信猫进行发短信提示。此外由于可以连接主站，故还可以通过主站查看到安装位置的电流情况，从而掌握线路各节点的负荷情况，实现线路状态监测。在线路上发生的短路和接地故障中，由于短路故障发生后电流变化比较剧烈，故指故容易判断出故障；而接地故障发生后，线路电流变化不明显，故指又无法直接测量电压，所以不容易判断出接地故障，或在雷雨闪电等气候下容易误判接地故障。对接地故障的准确判断是衡量故指性能的重要指标。架空暂态特征型由于其价格低廉，目前招标量较大，但其缺点也十分明显，其对短路故障判断效果良好，但对接地故障的判断能力非常差。我司认为该产品虽目前招标量大，但性能无法满足客户需求，为技术过时产品，使用时会给客户造成困扰。图1 架空暂态特征型远传故障指示器（左：采集单元、右：汇集单元）架空外施信号型故指短路和接地故障判断准确率较高，但其对弧光接地故障无能为力。此外，该类型故指需要变电站配合安装信号源，一是安装施工较困难，二是进站施工需要跨部门沟通。此外该类型故指采集单元结构较为简单，导致其取电能力、测量精度等指标受限。该类型故指本身技术含量较小，产品不易做出差异化。图2 架空外施信号型远传故障指示器（左：采集单元、中：汇集单元、右：信号源）架空暂态录波型为目前国网定义的9种故指中最先进、最有发展前景的类型，该类型对10kV线路短路及接地故障的判断准确性较高，能切实可行的解决用户故障排查困难的痛点。并且其采集单元软硬件配置较高，其取电能力、测量精度等指标较前两种故指有非常大的提升。该类型故指招标量逐年增加，逐渐成为各电力公司在故障定位方面的主流需求。图3 架空暂态录波型远传故障指示器（左：采集单元、右：汇集单元）架空暂态录波型故指具有故障判断较为准确、变电站无需安装信号源的优点，但同时由于其较高的技术难度，目前行业中大部分厂家的产品存在寿命短、采样精度差、线路负荷要求高等问题。青岛鼎信在传统暂态录波型故障指示器的基础上，通过采用高可靠性结构设计、磁芯精准定位、高效小电流取电、自适应故障定位算法等技术，解决录波型故指设备寿命短、采样精度差、线路负荷要求高等行业难点，帮助客户准确定位线路故障、实时监测线路负荷。青岛鼎信暂态录波型故指介绍请见附录。 14 / 14 附1：表1 架空故障指示器对比适用线路类型类型组成指示方式故障判断方式短路故障识别率接地故障识别率优点缺点架空暂态特征就地型采集单元*3 机械翻牌指示采集单元单相独立判断较好差价格低本地指示不方便外施信号采集单元*3 机械翻牌指示采集单元单相独立判断较好一般暂态特征远传型采集单元*3 + 汇集单元*1 机械翻牌指示 + 主站指示采集单元或汇集单元本地判断较好差价格低接地故障识别率低外施信号采集单元*3 + 汇集单元*1 机械翻牌指示 + 主站指示采集单元或汇集单元本地判断较好一般故障识别率较高变电站安装信号源困难暂态录波采集单元*3 + 汇集单元*1 闪灯指示 + 主站指示主站根据故障电流波形及电场波形通过算法综合判断好较好无需变电站装设备、故障识别率较高行业内普遍寿命差注意，我们要认识到，由于现场情况的复杂性及目前技术的限制，任何故障指示器均不能保证100%的识别故障。附2 青岛鼎信暂态录波型故指介绍
