重庆西南无线通信有限责任公司 达美假日酒店弱电系统设计方案
总 述
本设计书是为重庆达美假日酒店智能化弱电系统工程做的设计方案,关于本方案的设计目的、标准、内容、系统造价以及设计工作当中的其它相关事宜现总体表述如下:
一、设计目的:
根据五星级宾馆的弱电系统设计规范而定,依据甲方要求,我们的建设目标是为使用者提供在一个高效、舒适、便捷和安全的前提下,降低大厦和运行费用和提高运行管理的智能水平,并随着大厦业务的发展,进一步增强市场竟争能力和提供增值服务。该系统运行标准化、模快化以及系列化的开放型设计,以中央管理层、部门监控层和现场信息采集与控制层组成的模式,通过系统一体化的公共高速通信网络,同时采用计算机平台,运行和操作在统一的人性界面环境下,实现大厦内信息、资源和任务的综合共享,从而实现合理运用大厦物力、逻辑资源。达到设计的最终目的是使用户得到满足其要求的最佳方案。
二、设计标准:
《民用建筑电气设计院标准》 (JGJ/T16—92)
《智能建筑设计标准确》 (GB/T50314—2000)
《国际商用建筑物电信布线标准》(EIA/TIA568A/606/607)
《电气及电子工程师学会标准》 (IEE802.3/805.5)
《商用建筑线缆标准》 (EIA/TLA—568A)
《30MHZ—1GHZ声音和电视信号的电缆分配系统》 (GB/T6510-1996)
《30MHZ—1GHZ声音和电视信号的电缆分配系统验收规则》 (SJ2846-88)
《安全防范工程程序与要求》 (GA/T75—94)
《涉外宾馆监视电视系统设计规范》(DBJ08—16—90)
《有线广播录音、播音室声学设计规范和用户技术要求》(GYJ26—86)
《综合布线工程设计规范》 (CFECS72—97)
《工业企业通信接地设计规范》(GBJ79—85)
《通信光缆的一般要求》 (GB/T7424—87)
《信息技术互连国际标准》(ISO/IEC11801—95)

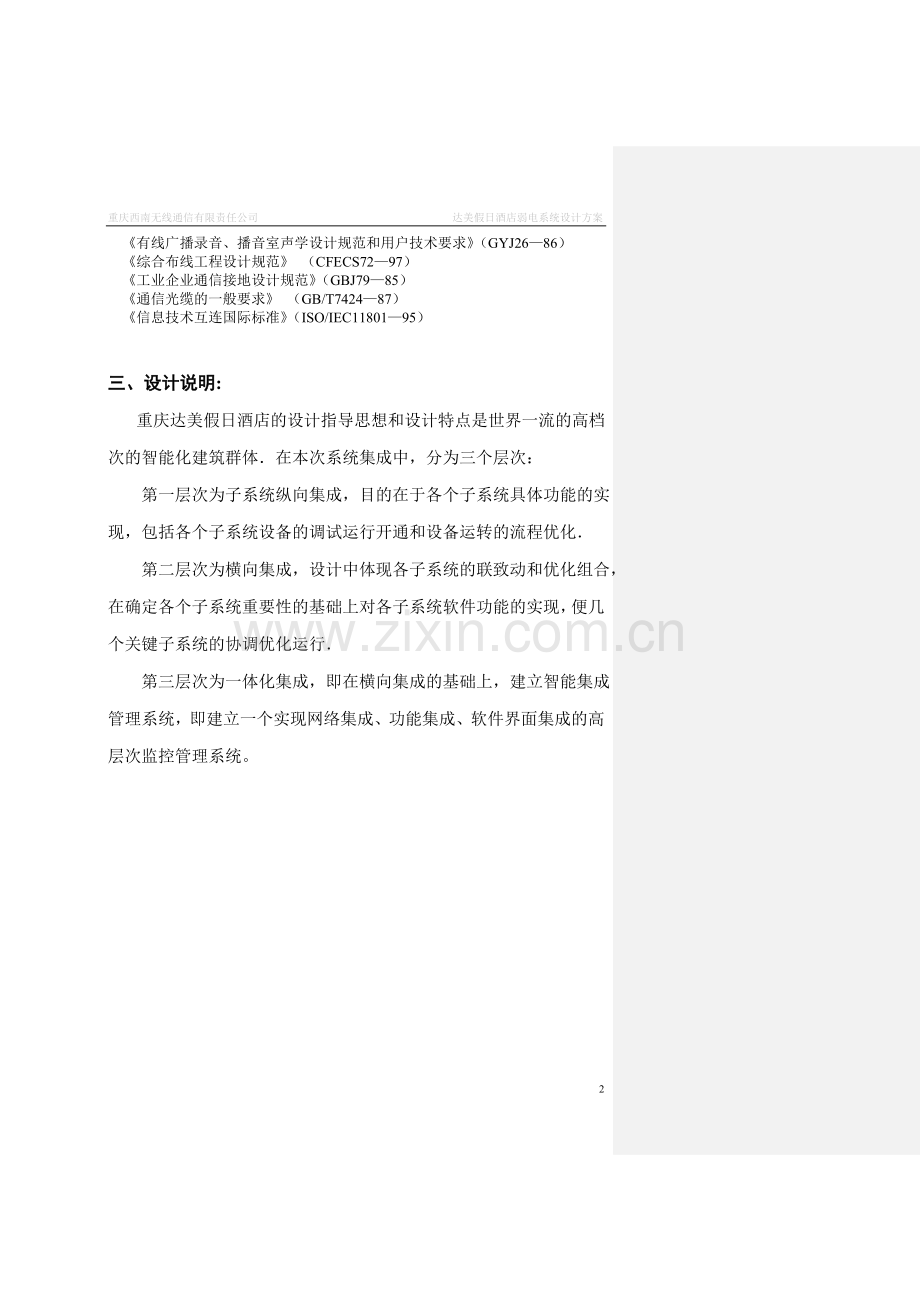

三、设计说明:
重庆达美假日酒店的设计指导思想和设计特点是世界一流的高档次的智能化建筑群体.在本次系统集成中,分为三个层次:
第一层次为子系统纵向集成,目的在于各个子系统具体功能的实现,包括各个子系统设备的调试运行开通和设备运转的流程优化.
第二层次为横向集成,设计中体现各子系统的联致动和优化组合,在确定各个子系统重要性的基础上对各子系统软件功能的实现,便几个关键子系统的协调优化运行.
第三层次为一体化集成,即在横向集成的基础上,建立智能集成管理系统,即建立一个实现网络集成、功能集成、软件界面集成的高层次监控管理系统。
重庆皇冠假日酒店
楼宇控制系统设计方案
一、需求分析
1.1 项目概述
重庆皇冠假日酒店地处重庆市商业中心地带――重庆市渝中区,是一座现代化的五星级酒店。
本方案针对重庆皇冠假日酒店空调、通风、变配电、电梯、照明、给排水系统等设备的自动控制进行了设计,自动控制系统采用了西门子楼宇科技的S600 APOGEE楼宇自控系统。
BAS系统将对皇冠假日酒店中建筑物的各种机电设备的运行及开关状态实行全时间的自动监测或控制,并同时收集、记录、保存及管理有关系统的重要信息及数据,达到提高运行效率,节能,节省人力,安全延长设备寿命的目的。
我们使用了西门子楼宇科技S600APOGEE的MEC、MEC模块化控制器进行点对点通讯,组成一个完整的统一配套的楼宇控制系统。
系统设计范围包括冷源系统、变配电系统、通风及防排烟系统、新风处理机、空调器、吊顶式空调机等空调末端设备。控制系统采用了S600 APOGEE系统中的最新控制器MEC(模块化设备控制器)对风柜、新风机进行控制。另外相应配置了温湿度传感器、压力传感器、阀门、风门驱动器等传感执行设备。
1.2 系统特点
S600 APOGEE 是以集散理论为基础的成熟的楼宇自动化系统。它具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点。
S600 APOGEE 基于WINDOWS NT 平台的系统软件包,可直接进入假日酒店的计算机网络集成系统,与其他进入集成系统的各子系统进行信息交换,并是集成系统中重要的环节,这也是该系统开放性的充分表现。
西门子楼宇科技是全球楼宇自动化领域著名的制造商,S600 APOGEE是公认的具有号召力的产品。可靠和实际是我们一贯的追求。我们将秉承这一光辉的传统竭尽全力提升业主的投资。
系统特点:
SIEMENS—LANDIS & STAEFA的产品是按照国际质量标准生产和制造的,选购的设备也同样是符合这一标准,完全能够满足业主的技术要求。
在楼宇自动化控制领域,我们有多年设计、安装、调试的丰富经验和良好信誉。在全球各地(包括中国在内), 我们有无数的成功工程项目是我们能力的象征。产品从大到小, 均能提供给业主最为满意的品质。
我们本着务实和节约的原则, 努力地提供给业主一套可行和有效经济的控制系统。
S600 APOGEE 是与全球同步投放市场的最新一代楼宇自动化控制系统, 是在WINDOWS NT平台上运行的全新系统, 开放性和兼容性是这套系统开发之初的主导思想, 是适应楼宇控制市场网络化这一方向的必然产物。能够与智能酒店的诸多系统进行通讯或参与整个酒店的管理。
楼宇自动化系统能够自动控制建筑物内的机电设备。通过软件, 系统地管理相互关联的设备, 发挥设备整体的优势和潜力, 提高利用率, 优化设备的运行状态和时机(但并不影响设备的工效), 从而延长设备的服役寿命, 做到降低能源消耗, 减低维护人员的劳动强度和工时数量。最终, 降低了设备的运行成本。
S600 APOGEE 已经解决了计算机时钟跨越两千年问题。由此而来的后果将不复存在。
系统开通后,将使得酒店的能耗降低10%~25%,管理水平和效率大幅提高。
为提高系统的可靠性,本系统采用了单层网络,无主从结构。随着系统的提升,所提供的功能和服务将明显加强。
二、设计依据
S600 APOGEE 通过了国际上欧洲、美国行业标准的认证, 根据实际, 我们会参照和严格执行国家民用建筑电气设计规范。
设计依据:
重庆皇冠假日酒店电施图、空施图
重庆皇冠假日酒店设计方案
《民用建筑电气设计规范》(JBJ/T16—92)
《智能建筑设计标准》(GB/T50314-2000)
《工业企业通信设计规范》(GBJ42—81)
《工业企业通信接地设计规范》(GBJ79—85)
《电气装置安装工程施工及验收规范》(CBJ232—92)
《建筑设计防火规范》(CBJ16—97)
《火灾自动报警系统设计规范》(GBJl16—92)
《商用建筑线缆标准》( EIA/TIA—568A)
《信息技术互连国际标准》(ISO/IECl1801—95)
《高层民用建筑设计防火规范》(GB50045-95)
《中国采暖通风与空气调节设计规范》(GBJ19—87)
《中国室内给水排水热水洪应设计规范》(15—74)
《火灾自动报警系统安装使用规范》(中国工程标准化委员会标准)
三、控制范围
一所现代化的酒店,需要由多元化的空气处理设备来满足差异极大的环境要求。酒店通常通过特定的空调设备来满足下列环境:
节约能源的耗用
应急能源的储备
系统使用率的可伸缩性
温度与湿度的在不同功能区域的不同要求
酒店的HVAC系统,不仅仅为客人和酒店员工提供一个舒适的环境,它更必须满足客人的要求。严格的温度、湿度、压力以及空气过滤所营造的舒适能够增加客源及固定客人,从而为酒店谋利。例如,客人需要在23-25℃和相对湿度65-75%的环境条件下,可以感受舒适。因此,我们在进行针对酒店的环境控制方案设计时,将以客人环境的健康及舒适要求标准作为最重要的设计依据。
同时,酒店也是一个高能耗的建筑,在不以牺牲环境条件为前提下,所有节能手段同样需加以着重考虑。
我们通常以三个典型标准对酒店环境进行控制
客房
客房需要的是一个温/湿度要求极高的环境。因客房的环境不好,直接影响酒店的客源量。也是能源耗费最大的地方。
商场
商场需要特殊的通风与空气处理方式来保证因客流量不同而造成的环境温/湿度不适的可能性降至最低,以及室内对空气质量的控制,于此同时,还需要保证顾客的舒适性。虽然商场对于室内新风量的要求却没有超超其他区域那么严格,但是相对于商用场合而言,仍然十分重要。对于不同楼层的商场,其对于室内环境的要求各不相同,因而各自独立的空气系统才能够满足独立的功能区域需求。
办公区
对于办公区域,最为重要的控制因素是排风的处理与工作人员的舒适性,以提高工作效率。
本方案控制范围包括下列子系统:
冷冻系统
空调系统
新风机系统
风机盘管控制
中央供热系统
排风系统
变配电监测系统
照明监控系统
电梯监控系统
给排水系统
计费系统
有关各子系统控制方案,详细参见第五章中的说明。
四、S600 APOGEE系统概述
4.1 S600 APOGEE简介
楼宇自控系统(或称楼宇管理系统)是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统。它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。目前,系统中的各个组成部分已从过去的非标准化的设计产生,发展成标准化、专业化产品,从而使系统的设计安装及扩展更加方便、灵活,系统的运行更加可靠,系统的投资大大降低。
兰吉尔·驷法推出的S600系统(System 600)应用于酒店的能源管理,是国际上最先进的系统之一。S600系统适应性非常强,系统组成为模块化,可分为不同等级的独立系统,每级都具有非常清楚的功能和权限,这就使S600既可用于单独的楼宇管理,也可用于一个区域的、分散的楼宇集中管理。
可靠性
S600在设计上充分体现了分散控制、集中管理的特点,保证每个子系统都能独立控制,同时在中央工作站上又能做到集中管理,使得整个系统的结构完善、性能可靠。
S600系统当中的各级别设备都可独立完成操作,即在同一时刻组成不同级别的集散系统(或不同级别的结构组织形式),使用界面非常亲切,其全套楼宇自控产品、统一的生产管理体系保证了系统的配套性,同时使系统可靠性大为增加。
LANDIS& STAEFA 双项专利产品电动液压调节阀和电磁式调节阀优质稳定的调节特性和低故障率,大大提高了整个控制系统中最薄弱环节的可靠性。
先进性
S600在网络扩展方面提供了强大的功能,可与其他厂家的系统或产品(包括各种形式PLC,消防系统等)联接。
S600优越的远程通讯功能,能够使不同楼宇间的控制系统联系起来组成一个群集系统。
S600网络结构的开放性和兼容性,确保了它和先进通讯技术结合的能力,并且保证系统结构在产品更新换代时的延续性。
经济性
S600结构形式为模块式,控制方式极其灵活,控制层的维护和扩展极为方便。使得楼宇管理系统可以很方便地扩展,节省初期投资,系统各部分可分别随调试完成投入使用。
S600系统能够满足您在物业管理上节省费用的要求,投入有效的使用能量即能保证房间的高标准和舒适性。
4.2 S600系统结构
S600采用了多层网络结构和世界先进技术,使得S600集散系统无论在可靠性和技术上都是世界领先的水平。
高层网:S600的图形工作站(采用IBM PC或其他兼容机)可以进入以太网进行数据管理,实现区域性数据联网,提高管理水平,速率可达到10M bps。
中层网:PC通过Peer To Peer Network(同层总线共享无主从方式),可以连接多达100台BLN控制器(如MBC、MEC等),速率可达到1.44M bps。
局部区域网(LAN):每台MBC的LAN网可连接多达96台独立式单元控制器或非独立式单元控制(UC、TEC、DPU等)。为系统扩展及完成较大型集散系统提供了方便。
中央工作站系统
中央工作站系统由PC主机、彩色大屏幕显示器及打印机组成,是BAS系统的核心,它直接可以和以太网相连。整个酒店内所受监控的机电设备都在这里进行集中管理和显示,内装中/英文Insight工作软件提供给操作人员下拉式菜单、人机对话、动态显示图形,为用户提供一个非常好的、简单易学的界面,操作简单,操作者无需任何先验软件知识,即可通过鼠标和键盘操作管理整个控制系统。
系统可连接一台或以上的工作站作为副控器,作辅助控制和备份之用4.3 控制器
4.3.1模块式楼宇控制器(MBC)
模块式楼宇控制器(Modular Building Controller)是LANDIS & STAEFA S600建筑管理和控制系统的一个有机整体部分。它不仅可以独立完成DDC现场控制,同时为整个楼宇系统提供着强大、完善的网络管理和通讯功能。
模块式楼宇控制器(MBC)的网络接口扩展了对其他建筑系统的数据收集、报告、报警管理、图形命令等控制功能,因此S600系统与其他楼宇系统间建立了良好通信联系,它包括防火、保安、暖通空调(HVAC)、照明、电力表和工业建筑体系等。通过网络通信允许在彼此隔离的分离系统上的事件和数据间流动并相互作用。
当将来扩充网络时,适应性系统S600的设计使业主很容易构造一个网络接口,来匹配设备集成的需求。对于大型系统集成来说,仅需要一个模块式楼宇控制器(MBC)就能容纳多块网络接口模块来经济地管理各种各样的建筑系统。
规格说明:
l 中央处理单元CPU -摩托罗拉68302。
l 通讯速率115K。最大记忆容量达4MB。
l 采用工业化模块式结构,接线端子排和电子部分是分离开的,具有带电插拔能力。
l 输入/输出点类型可随要求配置,极富灵活性。
l 可处理最多288个不同的输入/输出点类型。
l 具有所需的节能管理,报警及历史数据软件。
l 结合控制箱功能,所有输入/输出模块都具有LED显示及配手动/自动运行选择。
l 可跟工作站联网及提供3条局部区域网。
l 具有2个RS-232C电脑、工作站、电话网络接口。
l UL864UUKL、UL864UDTZ、FCC-Part 15 Sub B & Class A标准。
MBC-高层软件网络通讯平台
l “单座操作”允许来自所有建筑系统的信息仅被一个图形PC工作站监视和控制,减少了操作员的培训费和简化了操作,从而节省时间和费用。
MBC-24
l 在使用S600系统及图形工作站的情况下,允许业主有选择其他建筑系统制造厂商的自由,从而能出色的完成独特的建筑要求。
l 建筑控制分析能力提高到多建筑系统,网络接口模块扩大了观察工作站对其他系统的数据收集和报告能力。这就使得来自各系统的信息通过定型化报告的使用针对质量、能量和成本管理等方面进行分析。
l 系统控制通过彼此合作定型化而得到提高,通过通信允许来自一个系统的数据去影响另一个系统的逻辑。
l 去除了不必要的成本,对于S600,一个网络接口模块就可在无重复传感器和线路的情况下收集数据。
l 投资最优化,基于软件的灵活性、容易改变和更经济性,基于MBC的网络接口模块已保证与将来S600再版本的兼容性,保护了网络投资,并允许使用更高级技术。
MBC—集现代先进的技术、先进的系统设计及极大的灵活性于一体!
MBC—创立了一个对酒店自动化控制及管理的新标准!
〖HVAC〗厂家:
Carrier公司
Cleaver brooks公司
Fireye
Frick制冷
Trane
York
……
〖照明〗厂家:
通用电子(General Electric)
Technologies
……
〖保安系统〗厂家:
Cardkey Asco
Adc Alc
……
〖防火〗厂家:
Edwards Simplex
Cerberus
……
〖电力监视〗厂家:
Simens Westinghouse
ABB
4.3.2 模块化设备控制器(MEC)
模块化设备控制器(MEC)是APOGEE楼宇管理和控制系统的组成部分。该控制器是一种高性能的直接数字控制(DDC)监管设备控制器。模块化设备控制器可独立工作,也可加入网络以执行复杂的控制、监测和能源管理,而不需依赖更高一级的处理。多达100个模块化设备控制器或现场控制板在同层网上进行通信。
除控制输入/输出板上的32个点外,这一控制器支持模拟和数字点模块。这些点模块可通过控制器远程安装。这种能力扩展了模块化设备控制器的点容量,并提供了将点终端置于靠近负载处的经济方式。
规格说明
l 中央处理单元CPU —— 摩托罗拉68302。
l 通讯速率115K。最大记忆容量达4MB。
l 通讯速率115.2K。
l 三种类型的控制器MEC100、MEC200、MEC300。
l 点数从32点到96点可选。
l 提供原厂原产地的模块化设备控制器金属外箱,通过国际标准认证。
l 具有本地RS-232通信接口终端、便携式电脑、打印机、可支持本地用户接口,调制解调器的连接。
l 具有独立网络能力,同层网(P2)通信协议。
l 符合UL864UUKL、ULC-C100UUKC7、UL864UDTE、UL864QVAX、UL916PAZX标准。
l 兼容FCC、PART15、SUBPARB、A级、CISPR22A级Austrailian EMC Framework标准。
4.4 传感器及执行器
本工程中的自动控制设备包括:
l 风管温度传感器
l 水管表面温度传感器
l 插入式水管温度传感器
l 流量计
l 水压差便送器
l 风管温湿度传感器
l 风管温度传感器
l 压力传感器
l 液位开关
l 风压差开关
l 控制阀及驱动器
l 风门驱动器
l 恒温控制器
其他BAS需要的设备
自动控制设备的模拟输出是0-10VDC或4-20Ma,以满足BAS控制要求。
技术参数要求
温度传感器:温度传感器应金属电阻型,经过厂商校对而且不需要额外对接线线缆进行数值补偿。
管道传感器:有一插入式探头,使温度能均匀地颁在整个表面,并可自由拆卸, 测试范围为0-+1000C。
浸入式温度传感器:有一个完整的浸入罩,测试范围为0-+1000C。
测量误差£1%
湿度传感器:湿度传感受器为电容式,提供电压输出(0-10VDC),传感器不需要用静电屏蔽线,测试范围为0%-100%RH。
测量误差:±3%RH(40%-60%RH)
±5%RH(20%-90%RH)
压力传感器:空气压差传感器:是固定式,运用皮托管原理来测量两面之间的压差。
精度:1.5%
驱动器:驱动器能驱动大于50mm规格的阀门, 根据设计需要,一些执行器有弹簧返回装置或在停机时能自动关闭,使其在电网故障情况下有自动防止故障扩散的能力.执行器应有线性推动力,而不需特别轮,凸轮,联动机构等到装置;执行器有免维护功能.执行器还具有手动操作配件,可进行手动操作.
我们可以提供所选用控制阀规定的选用计算公式.
50mm及其以下的控制阀可用螺纹方式联接.
65mm及其以上的控制阀用法兰联结.
流量计:流量计为电磁式,流量计的尺寸根据实际管道的大小来选择。
水流开关:水流开关为二位式,适用于220V交流电状态下进行,水流开关耐压力和温度的标准规格遵循安装要求,一般不小于1000Kpa, 1200C的标准。水流开关为可调型,调节范围从流量阀的应用量值范围到测量开关所保护设备的最大流量值之间。冷水管流量开关安装在管道的外边。
五、系统设计
5.1 空调冷热源系统
通过BA系统可以实现以下控制:
5.1.1针对空调系统一的2台离心水冷机组、1台风冷螺杆机组、3台风冷热泵机组实施台数群控
程序控制6台冷水机组、风冷螺杆机组、风冷热泵机组启/停,以达到最低能耗,达到最低的主机折旧。
在环路的指定管道位置设置温度及压力传感器,以测量每个环路空调水供回水温度,空调水供回水压力,在指定管道位置安装电动蝶阀。
根据程序或业主的日程安排(例如:节假日、上下班等)自动开关冷水机组。
根据业主的要求自动切换机组的运行时间,累计每台机组运行时间,自动选择运行时间最短的机组,使每台机组运行时间基本相等,以延长机组使用寿命。
根据冷水机组进/回水温度差及水流量,按下列公式计算系统负荷来调节机组的运行台数。
负荷计算根据Q=C*M*(T1--T2)
T1=回水总管温度,T2=供水总管温度 ,M=水流量
测量每个环路进/回水温度差及水流量,计算各个环路之负荷
当负荷大于一台机组的80%(可根据实际情况修改),则第二台机组运行。以此类推。
自动记录及打印空调系统负荷,并可根据酒店管理部门要求以不同时段累计负荷情况并打印。
根据实际负荷,对机组、水泵等进行台数控制,并监测其运行状态。对各台机组水温进行监测。
按下列顺序启停系统机组
开车:开冷冻水系统电动蝶阀→开一次冷冻水泵→开冷水机组
停车:停冷水机组→停一次冷冻水泵→关冷冻水电动蝶阀
监测机组压差,如低于设定值,立即关闭冷水机及相关设备。
冷冻水循环泵控制:,采集回路的参数(如压力,流量等)进行中央数据处理,从而确定水泵的启停台数,使水系统始终处于最合适的运行状况达至节能目的。
三维图象显示每台机组及水泵的系统图并显示所有测量点温度流量等,显示所有机组运行趋势图,故障及时显示于CRT上。
故障报警与有关平面图关联。
冷水机组台数与水泵台数按相应的序列程序控制。
机组均带有标准通讯接中并提供一个总通讯接口。机组的控制及其各种参数的检测均通过网关读取。
为了取得水泵的真实的工作或故障信号,采用压差开关的方式监测水泵的工作或故障情况。
5.1.2在机组发生故障时的群控方式
当某一台冷冻机故障停机时,通过S600系统采集故障信号,安开机程序来开启其他冷冻机,首先打开冷却塔风机—冷却水蝶阀开启—开冷却水泵—冷冻水蝶阀开启—开冷冻水泵—最后开冷冻机.
5.1.3 S600与特灵冷水机组软件联网兼容
西门子楼宇科技 S600系 统 通 过 基 于 BACnet95协 议 1351995与 特 灵 Tracer Summit BCU通 信 ,西门子楼宇科技公 司 将 提 供 一 个 兼 容 器 , 兼 容 器 含 一 个 开 放 式 处 理 器 能 与 特 灵 Tracer通 信 , 特 灵 公 司 需 提 供 一 个 Tracer Summit处 理 单 元 (BCU), 能 够 提 供 最 多 150个 点 信 息 , 每 台 机 组 大 约 25个 点 , 包 括 AI, AO, DI, DO各 类 型 点 , 所 有 点 信 息 能 通 过 RS232接 口 输 出 到 计 算 机 。
一 、硬 件 接 线 方 面 , 特 灵 公 司 需 从 配 电 箱 中 提 供 如 下 接 点 :
1 输 入 接 点 (DI)
每 台 机 组 独 立 的 开 /关 状 态
每 台 机 组 的 总 故 障 报 警 信 号
以 上 接 点 为 无 电 压 的 开 /关 信 号 接 点 , 可 承 受 24VAC, 2A的 功 率 。
2 输 出 接 点 (DO)
每台 机 组 独 立 的 开 /关 控 制 点 。
此 接 点 的 信 号 为 24VAC, 2A的 控 制 信 号 。
二 、软 件 接 口 方 面 , 特 灵 公 司 需 提 供 以 下 接 口 及 资 料 。
1 最 多 150点 的 TRANE TRACER SUMMIT BCU。
2 BCU的 版 本 及 产 地 等 资 料 。 (现 使 用 版 本 为 TRACER5.0)
冷 冻 机 组 的 型 号 , 类 型 等 资 料 。
所 有 经 BCU提 供 的 点 信 息 需 通 过 RS232接 口 与 S600中 MBC通 信 。
通 过 BACnet标 准 协 议 BCU与 BAS共 享 信 息
Obiect Names(点 内 容 )
Analog Inputs(模 拟 输 入 点 )
AIP#1
Leaving Chilled Water Temp
蒸 发 器出 水 温 度
AIP#2
Return Chilled Water Temp
蒸 发 器 回 水 温 度
AIP#3
Leaving Cond.Water Temp
冷 凝 器 出 水 温 度
AIP#4
Return Cond Water Temp
冷 凝 器 回 水 温 度
AIP#5
%RLA
满载电流百分比
AIP#6
Evaporator Refrig Pressure
蒸 发 器 制 冷 剂 压 力
AIP#7
Condenser Refrig Pressure
冷 凝 器 制 冷 剂 压 力
AIP#8
Comp Refrig Disch Temp
制 冷 剂 排 气 温 度
AIP#9
Evaporator Refrig Temp
蒸 发 器 制 冷 剂 温 度
AIP#10
Condenser Refrig Temp
冷 凝 器 制 冷 剂 温 度
AIP#11
Oil Tank Temp
油 罐 温 度
AIP#12
Oil Differential Pressure
油 压 差
Binary Inputs(数 字 输 入 点 )
BIP#1
Chiller Status
冷 机 状 态
BIP#2
Condenser Water Flow
冷 凝 水 流 状 态
BIP#3
Chilled Water Flow
蒸 发 水 流 状 态
BIP#4
Manual Reser Alarm
手 动 复 位 警 报
BIP#5
Auto-Reset Alarm
自 动 复 位 警 报
BIP#6
Communication Status
通 讯 状 态
BIP#7
BIP#8
BIP#9
Binary Outputs(数 字 输 出 点 )
BOP#1
Enable/Disable
启 /停
BOP#2
Analog Outputs(模 拟 输 出 点 )
AOP#1
Chilled Water Setpoint
冷 水 温 度 重 设
AOP#2
Demand Limit Setpoint
需 求 限 制 重 设
5.1.4压差旁通监控内容
在总进水管和总回水管之间设置压差传感器,通过电动两通阀调节压差,使压差保持在1.0Kg。为了确保该系统的可靠性和安全性,在安装方面采用Y型过滤器安装压差开关, 在过滤器堵塞并发出信号。选用液压驱动器,实践证明采用这种阀门可以保持在PID的调节方式下数十年无摩损。
所有电动阀将设置现场手动控制箱、手动信号及阀门开关状态信号返回。
5.1.5 冷冻水总回水流量计的技术指标
精度不低于1%。
具有高可靠性、高稳定性。
无需经常维护检修方便、检修时不影响系统运行。
阻力损失在工艺允许范围之内。
4—2Oma标准输出信号。
5.1.6 冷却水系统
系统供回水温度、压力
冷却塔风机启停控制、状态监视
冷却水循环泵启停控制、状态监视
5.2 空调系统
1、新风处理机
A. 硬件设备控制(见控制图)
风机开/关(DO)
风机开/关状态(DI)
风机运行故障(DI)
过滤网堵塞报警(DI)
新风温度(AI)
送风温度(AI)
水阀比例调节(AO)
新风风门调节(DO)
i) 室外温湿度(AI)
B. 软 件 控 制 内 容
(1)、于预定时间程序和最佳起/停程序下控制空调箱。具有任意周期的实时时间控制功能。 (可根据室外焓值自动调整时间表)
(2)、根据室内温度,PID 调节冷热水二通阀, 使室内温度保持在设定范围内。
(3)、风机、风门、盘管水阀连锁程序;
A) 启动顺序:开盘管水阀、开风阀、启风机,调冷热水阀;
B) 停机顺序:停风机、关风阀、关水阀;
(4)、自动监测过滤网两端压差,堵塞时报警,提示清洗过滤网, 提高过滤效率。
(5)、新风机与各设备进行联锁控制:新风机停止时,关闭各二通阀。新风机与消防报警信号连锁,火灾信号确认后,将关闭新风机。
(6)、显示不同的状态和报警,显示每个参数的值,通过修改设定值,以求达到 最佳工况。
(7)、通过远程工作站, 机组的每一点都有列表汇报,趋势显示图,报警显 示和警铃。
(8)、远程工作站打印机自动记录空调机的连续运行状态。
(9)、达到最佳的节能效果和营运环境。
2、空调柜机
A. 硬件设备控制(见控制图)
风机开/关(DO)
风机开/关状态(DI)
风机开/关故障(DI)
过滤网堵塞报警(DI)
回风温度(AI)
送风温度(AI)
冷水阀比例调节(AO)
新风风门调节(DO)
室外温湿度(AI)
空气质量监测(AI)
B. 软 件 控 制 内 容
(1)、于预定时间程序和最佳起/停程序下控制空调箱。具有任意周期的实时时间控制功能。 (可根据室外焓值自动调整时间表)
(2)、根据室内温度,PID 调节冷水二通阀, 使室内温度保持在设定范围内。
(3)、风机、风门、盘管水阀连锁程序;
A) 启动顺序:开盘管水阀、开风阀、启风机,调冷水阀;
B) 停机顺序:停风机、关风阀、关水阀;
(4)、自动监测过滤网两端压差,堵塞时报警, 提示清洗过滤网,提高过滤效率。
(5)、根据回风温度、新风温度,对新、回风阀进行调节,控制混风比例,达到控制送风温度的最佳效果。
(6)、 空调机通过CO2浓度水平控制新风风阀及回风风,调节风阀开度.在保证必要的新风量的前提下,充分利用回风冷量,对室内温度进行调节,当室外温度新风满足条件的情况下,利用新风对室内温度进行调节,这样可以大大降低能源的消耗.
(7)、空调机与各设备进行联锁控制: 空调机停止时,关闭各二通阀. 空调机与消防报警信号连锁,火灾信号确认后,将关闭空调机。
(8)、显示不同的状态和报警, 显示每个参数的值, 通过修改设定值, 以求达到最佳工况。
(9)、通过远程工作站, 机组的每一点都有列表汇报, 趋势显示图,报警显示和警铃。
(10)、远程工作站打印机自动记录空调机的连续运行状态。
(11)、达到最佳的节能效果和营运环境。
5.3风机盘管控制
在墙壁上安装RAB10恒温控制器.其设定温度可设置旋扭在10-30度范围内调节.
夏季运行时,系统供冷水,转换开关置于---冷---挡.当室温升高并超过设定点温度时,恒温器RAB10动作,打开电动二通阀MVE,通过风机向房间送冷风,使室温降低,回到控制范围内
冬季运行时,系统供热水,转换开关置于---热---挡.当室温下降并低于室内设定温度时,恒温器RAB10动作,打开电动二通阀MVE,通过风机向房间送热风,使室上升,回到控制范围内.
当恒温器RAB10的转换开关置于---关---挡时,风机停止运转,电动阀也因失电而关闭.
风机有---高/中/低---三挡转速,可通过风速开关调节.
5.4中央供热系统
热水泵启停,故障报警,运行状态
热水锅炉故障报警,运行状态
根据程序或业主的日程安排(例如:节假日、上下班等)自动开关热交换器。
测量系统供回水温度、压力;
根据系统负荷,调节蒸汽调节阀,控制蒸汽流量从而控制汽水交换器的出水温度;
自动记录及打印系统负荷,并可根据物业管理部门技术要求书以不同时段累计负荷情况并打印;
在指定管道位置安装电动蝶阀,远程控制冬季、夏季切换。
5.5 送排风系统
硬件设备控制(见控制图)
风机开/关控制(DO)
风机开/关状态 (DI)
风机手自动转换状态(DI)
风机故障报警状态(DI)
楼梯间加压监测(AI)
软件控制内容
时间程序自动启/停送风机,具有任意周期的实时时间控制功能。
监测送排风机的运行状态和故障信号,并累计运行时间。
排烟风机与消防报警信号连锁,火灾信号确认后,将开启排烟风机。
在车库设置CO(一氧化碳)浓度传感器,通过监测CO浓度启停送/排风机,并相应开启新风门,可达到有效节能并保证空气质量。
中央站彩色图形显示,记录各种参数,包括状态、报警、启停时间、累计运行时间及其历史数据等。
5.6变配电系统
硬件监控设备(见控制图)
高压部分:
监测各高压进线电流,电压 (AI)
监测各高压进出线柜真空断路器开/关状态及故障报警(DI)
监测联络柜、电容柜开关状态及故障报警(DI)。
监测变压器超温报警(DI),开/关状态及故障报警(DI)
监测变压器出线电流,电压、功率因数 (AI)
低压部分:
监测各低压进线柜电流,电压,功率因数、功率 (AI)
监测各低压进线柜空压开关状态(DI)
监测各低压进线柜故障状态(DI)
监测发电机电流,电压,频率
监测发电机开/关状态(DI)
监测发电机故障报警(DI)
B.软件监控内容
当建筑区出现负荷峰值时,按照优先次序切断不重要的负荷,保证电力系统正常工作。
计算机软件对用电量进行累计计算,并打印报表,以供酒店管理部门利用。
对低压配电、发电机的电流,电压,功率因素进行监察,与计算机内的参数进 行比较,有 5%以上的误差,将会报警。
楼宇自控系统考虑与变配电自身监控设备(包括开关柜、变压器等)联网,直接通过软接口与采集变配电信息。但变配电系统需留有接口。
监视发电机的内部参数,发电机供应商提供通讯接口及开放通信协议。
5.7给排水系统
硬件监控设备(见控制图)
监测污水池/集水池的高低水位报警
水箱的高低水位报警
生活水泵启停,故障报警,运行状态
污水泵/排水泵启停,故障报警,运行状态
生化处理装置运行状态
B.软件功能
a. 在发生液位超过或者不到预定液位时,自动产生报警信号并打印
b.水箱液位低时自动启动水泵
c.在污水坑产生
展开阅读全文
