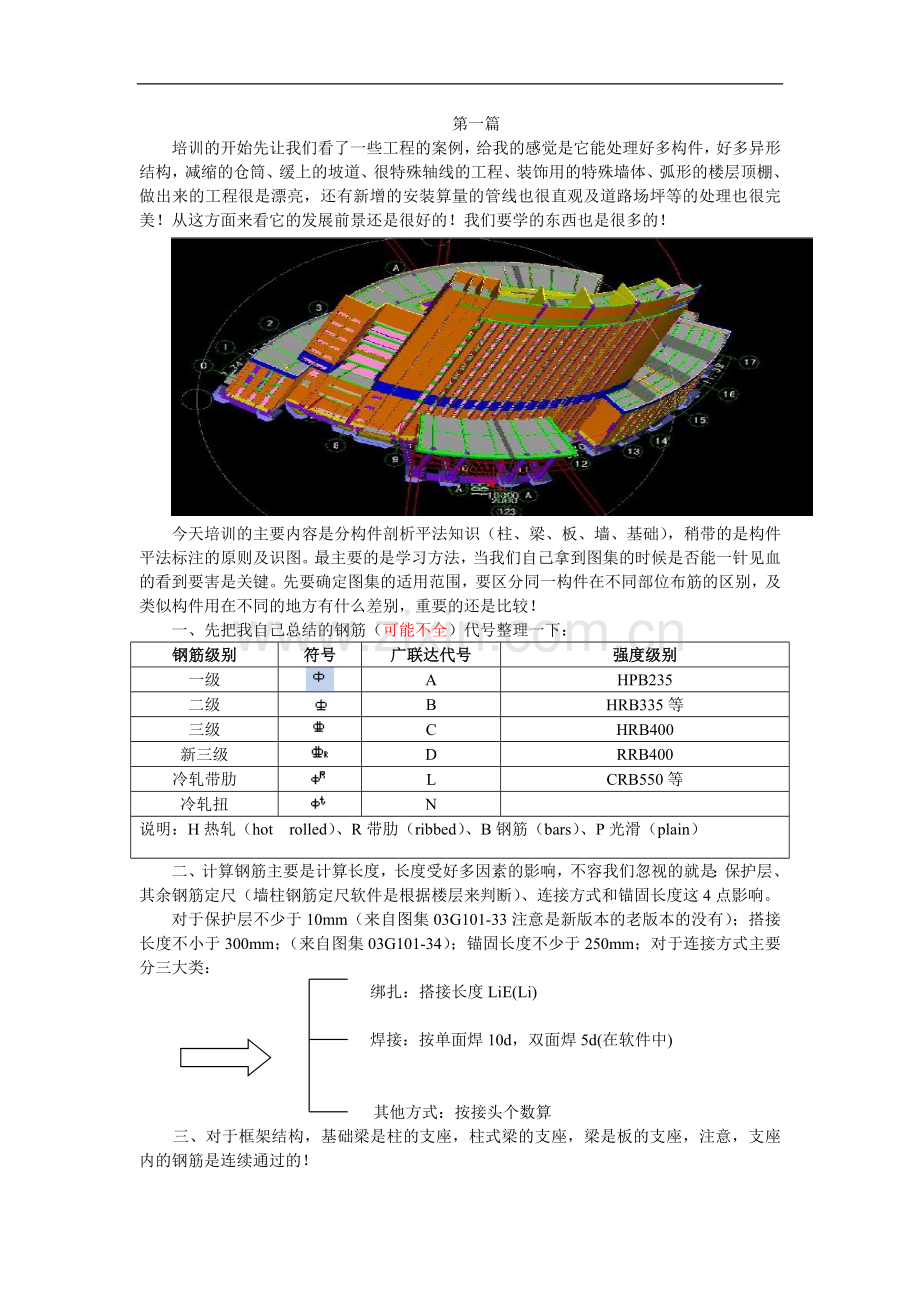

第一篇
培训的开始先让我们看了一些工程的案例，给我的感觉是它能处理好多构件，好多异形结构，减缩的仓筒、缓上的坡道、很特殊轴线的工程、装饰用的特殊墙体、弧形的楼层顶棚、做出来的工程很是漂亮，还有新增的安装算量的管线也很直观及道路场坪等的处理也很完美！从这方面来看它的发展前景还是很好的！我们要学的东西也是很多的！

今天培训的主要内容是分构件剖析平法知识（柱、梁、板、墙、基础），稍带的是构件平法标注的原则及识图。最主要的是学习方法，当我们自己拿到图集的时候是否能一针见血的看到要害是关键。先要确定图集的适用范围，要区分同一构件在不同部位布筋的区别，及类似构件用在不同的地方有什么差别，重要的还是比较！
一、先把我自己总结的钢筋（可能不全）代号整理一下：
钢筋级别
符号
广联达代号
强度级别
一级

A
HPB235
二级

B
HRB335等
三级

C
HRB400
新三级

D
RRB400
冷轧带肋

L
CRB550等
冷轧扭

N

说明：H热轧（hot rolled）、R带肋（ribbed）、B钢筋（bars）、P光滑（plain）
二、计算钢筋主要是计算长度，长度受好多因素的影响，不容我们忽视的就是：保护层、其余钢筋定尺（墙柱钢筋定尺软件是根据楼层来判断）、连接方式和锚固长度这4点影响。
对于保护层不少于10mm（来自图集03G101-33注意是新版本的老版本的没有）；搭接长度不小于300mm；（来自图集03G101-34）；锚固长度不少于250mm；对于连接方式主要分三大类：
绑扎：搭接长度LiE(Li)

焊接：按单面焊10d，双面焊5d(在软件中)

其他方式：按接头个数算
三、对于框架结构，基础梁是柱的支座，柱式梁的支座，梁是板的支座，注意，支座内的钢筋是连续通过的！

四、对图集的不熟悉就会导致我们算量的不准确，先把G101总结一下吧：
03G101-1：砼柱、梁、剪力墙（注意此图集只适用于地上，地下部分现在参照08G101-5）
03G101-2：砼板式楼梯
04G101-3：筏板基础
04G101-4：楼板、屋面板
08G101-5：箱形基础及地下室
06G101-6：独立基础、条形基础、桩承台
五、现在我们先来看柱子的钢筋：
注意：我们这里先讲的是生根于基础的柱子，不是生根于梁等其他的构件。
参见图集：04G101-3 P45(柱和墙插筋在基础平板中的锚固构造)和03G101-1 P36(抗震KZ纵向钢筋连接构造)
1、对于基础层的柱子的插筋计算是：a+h1+Hn/3+Lie

对于a的限制也同样标注在04G101-3 P45页
对于这个长度我们可按竖直长度每增一个0.1LaE，弯折长度a就减少一个2d来记。
h1=基础厚度-保护层
Hn=柱子在本层的净高
Hn/3是基础上面非连接区的长度
Lie为与上层钢筋的搭接长度

2、对于地下室钢筋长度的计算，我们简单来画一个示意图。
Lie
H/3 首层
地下室钢筋长度=地下室层高-地下室非连接
区长度（H/3）+首层非连接区长度（H/3）
Lie +Lie
H/3 基础顶

3、首层及中间层以此类推，但值得我们注意的是：对于这个非连接区的长度只有在基础顶面和首层顶面的非连接区才是Hn/3，别的楼层顶面都是max（Hn/6,hc，500）其中hc—柱截面长边尺寸。这一点在图集上也是可以看出来的。03G101-1 P36

对于中间层的柱子就要注意柱子的连接形式了，我们在这里所说的公式只是对于绑扎来说的。

4、柱子比较难计算的应该就是顶层了

顶层的柱子我们要区分中柱、边柱、角柱
中柱：四边的钢筋全部弯锚或直锚 无加黑点即没
有长锚的钢筋

边柱：一边长锚

角柱：两边长锚

长锚钢筋的长度为从梁底开始1.5Lae（1.5La）
⑴、顶层边柱和角柱的计算我们看03G101-1第43页，共有A、B、C、D、E五个节点，我们要知道每个节点的适用范围：
节点A：是在没有板，只有梁的时候，钢筋插入梁，插入梁的钢筋不少于柱外侧纵筋面积的65%，深入梁内1.5Lae，其余的外侧钢筋则按柱宽-bhc+8d计算。对于内侧钢筋则要判断是否需要弯锚当直锚长度≥lae时直锚，当直锚长度＜lae时，弯折12d。

节点B：的适用条件在图集的下方（当顶层为现浇板，其砼强度等级≥C20，板厚≥80mm
时）全部柱外侧纵筋伸入现浇梁及板内。内侧钢筋的说明砼节点A。

节点C：的适用条件也在图集节点的下方（当柱外侧纵向钢筋配筋率＞1.2%时）配筋率即是纵向受力(拉或压)钢筋的面积与构件的有效面积之比。我们看图集主要要注意配筋的区别，C比B多了20d。
节点D、节点E：不同于以上的，在于D、E是梁插柱，而A-C是柱插入板或者梁。D、E均为到板底12d。

⑵、对于顶层的中柱我们要看03G101-44的A-C构造，适用条件同样需要我们注意，理论同边角柱。

5、对于变截面的柱子钢筋的处理，在03G101-1第44页，也有图例。

其中C：变截面的尺寸。
hb：梁高
（1）、当c/hb≤1/6时，因为变截面很小，所以能通就通。在这个时候钢筋就是通长的。
（2）、当c/hb＞1/6时，则需要锚固上部钢筋下锚1.5la，上部钢筋弯入变截面处加200.
这个时候我们在广联达钢筋软件中就要注意，如果是钢筋10.0则就需要在当前层加*，如果是钢筋2009则软件就会自动判断，不再需要我们自己设置。
6、如果上柱和下柱的钢筋配置不一样，那我们的钢筋应该如何配置呢？03G101-1第42页图1—3分情况说明了一下。

图1：上柱钢筋比下柱多，上柱的钢筋向下锚入Ll，其取值见图集34页，一般取1.2la/lae.
图2：上柱钢筋直径比下柱钢筋直径大时，搭接部位下移。
图3：下柱钢筋比上柱多时，下柱钢筋上锚Ll，一般取1.2la/lae.
六、我们再来看一下柱子的箍筋。
柱子的箍筋也是有复合箍和非复合箍之分
箍筋的配置原则是：（1）、箍住主筋时，隔一拉一

（2）、局部重叠不多于2层
（X） （√）

1、首先我们来回忆一下，在说柱子纵筋的时候，柱子的基础的箍筋是@≤500，且不少于两根矩形封闭非复合箍。
2、03G101-1第40页，抗震KZ、QZ、LZ箍筋加密区范围。

在这里我们要注意：
1、这个图是非绑扎连接的钢筋的加密布置范围，如果采用绑扎搭接，搭接区域也是需要加密的，所以一个柱子几乎全高加密。
2、当柱纵筋采用搭接连接时，应在柱纵筋搭接长度范围内均按≤5d（d为搭接钢筋较小直径）及≤100的间距加密箍筋。（在图集中取小的时候不多，这个要特殊记忆）
3、我们还要注意，不仅搭接的区域需要加密，搭接错开的区域也需要加密。
4、箍筋的计算公式=（b+h）*2-8bhc+8d+1.9d*2+max（10d，75mm）*2
好了，柱子钢筋的大概设置就总结完了，我本来打算把柱子、梁、剪力墙、基础的钢筋都在这篇文章中总结完，而且是听完课就马上总结，现在看来这个工程太大，我的时间太少，蛋糕需要一口一口的吃，那就其他构件的配筋听下回分解吧！嘿嘿O(∩_∩)O

第二篇 梁钢筋
继续我的工程，梁钢筋的配置。同理，03G101-1(p23)适用于地上的梁，先来看框架梁。
我容易忽视的两小点：
1、（-0.1）表示梁比结构层楼面标高低0.1m。
2、
4B25 2b25是原位标注中通长的钢筋。
4b25
2b25是支座处的钢筋。

一、 现在我们先来看梁的上部钢筋。
1、上部通长筋=净跨长+左锚+右锚
当hc（柱宽）-bhc≥lae，取max（lae，0.5hc+5d）
锚固值的选取
当hc-bhc＜lae，时，弯锚=hc-bhc+15d

2、支座钢筋
（1）、端支座
第一排：=左或右锚固+净跨长/3
第二排：=左或右锚固+净跨长/4
（2）、中间支座
上排=2max（第一跨、第二跨）净长/3+支座宽
下排=2max（第一跨、第二跨）净长/4+支座宽
这些信息，从03G101-1第54页可以找到：

上面我们说的是地上的梁，现在我们看一下08G101-5箱形基础及地下室中地下室框架梁的布筋与地上的梁的区别：
地下室框架梁也是有Lx/3、Lx/4之分。那么Lx和地上的梁的区别在哪呢？
1、左右跨相同取净跨长。
2、左右跨如果是大小跨，大跨取净跨长，小跨取两跨净跨长的平均值。

3、当小跨净跨跨值≤大跨/2时，上部通长筋贯通小跨。
好了继续我们的地上梁的架立筋的解释
（3）、架立筋
在架立筋中我们要注意两点（这两点在图集中均有说明）：
1、架立筋的搭接长度为150.
2、架立筋在图纸的标注中是加（）的。
好了，我们梁的上部钢筋就大概的说完了，现在看一下梁的中部钢筋。
二、中部钢筋
构造筋G
拉筋
受扭钢筋N

我们来看一下图集03G101-1第62、63页的右下角：

当hw≥450时，梁的两侧需要配置纵向构造钢筋，@≤200.
当梁宽≤350时，拉筋直径为6mm；梁宽＞350时，拉筋直径为8mm，拉筋间距为非加密区箍筋间距的两倍。
对于这两种构造钢筋的长度的计算，是值得我们注意的！
侧面构造钢筋G：=净跨长+15d*2
侧面受扭钢筋N（是受力的）：=净跨长+2*锚固长度（同梁的下部钢筋长度）
关于这两个公式，在03G101-1第24页的右下部：

三、下部钢筋
在这里我们要注意一种标注形式：6b25 2（-2）/4，表示：上排纵筋为2b25，且不伸入支座；下一排纵筋为4b25，全部伸入支座，这里（-x）是表示是否伸入支座的意思。
1、注意不伸入支座的钢筋=0.8*净跨长
这个在图集03G101-1第60页：

2、对于伸入支座的钢筋也就是下部的通长筋：=净长+左、右锚固
这个左右锚固值的选取和上部通长筋的相同，我们再来复习一下：

当hc（柱宽）-bhc≥lae，取max（lae，0.5hc+5d）
锚固值的选取
当hc-bhc＜lae，时，弯锚=hc-bhc+15d
四、我们再来看一下梁内的吊筋和箍筋。
1、吊筋和附加箍筋在03G101-1第62、64页的左下角：

当主梁高≤800时，吊筋的角度是45°，当主梁高＞800时，吊筋的角度是60°。
2、我们再来看一下框架梁的箍筋：
框架梁箍筋加密区的长度是与梁的抗震等级有关的：
对于一级抗震等级框架梁，加密区：max（2hb，500）hb—梁截面高度。
对于二至四及抗震等级框架梁，加密区：max（1.5hb，500）
这些信息来自03G101-1第62、63页左上角：

这里我们还要注意的是：跨支座箍筋是从跨支座的边缘50mm起步的，而且在计算箍筋的根数的时候，是加密区+1根，非加密区-1根。
如果手算钢筋的话，我最容易犯错的就是拉筋长度的计算：=梁宽-2bhc+2max（10d，75mm）+2*1.9d+2d （这个2d是我们容易丢的，因为是外圈，所以要加2d）

好了，框架梁的就差不多了，开始非框架梁的吧!O(∩_∩)O~
五、非框架梁
对于非框架梁我们要注意以下几点：
1、非框架梁的上部钢筋伸至对边弯15d。
2、非框架梁的下部钢筋可以直锚直锚，不足直锚时，弯锚。
锚固的长度，在新版03G101-1中第66页右下角4中有说明：梁下部肋形钢筋锚长为12d，当为光面钢筋（一级钢），其锚长为15d。
3、非框架梁的端支座负筋=左锚固+净跨/5或净跨/3。
至于端支座是净跨/5还是净跨/3，要看梁的支座是什么。注1：当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部筋取ln/3，ln为相邻左右两跨中跨度较大的跨度值。
关于软件在这个地方的设计是：如果是第一排端支座筋是ln/5，如果是中间支座第一排是ln/3，第二排是ln/4，第三排是ln/5，第三排的数据是根据推算获得。
以上信息可在新版03101-1第65、、66页获得：

六、我们再来看一下基础梁的配筋
为了区分，我们按筏板基础主梁（04G101-3）、条形基础梁（06G101-6）来看一下梁的端部有无外伸的配筋。
（一）在04G101-3第29页：先看筏板基础主梁JZL端部有外伸结构配筋。

其实，这三个图的思路是一样的，上下部钢筋均是到边缘向下弯12d，上部第二排钢筋伸至柱边向下弯折12d，下部第二排钢筋甚至端部直接截断。
在04G101-3第29页：先看筏板基础主梁JZL端部无外伸结构配筋。

无外伸结构师成对连续布置的，但是我们要看一下注3：当排数不能构成连续布置的时候，底部筋要伸至端部弯折15d，顶部筋也同样。
（二）、对比，我们看一下06G101-6,基础梁JL端部的钢筋布置。
1、06G101-6第52页：端部有外伸的结构配筋。

对比上面，不同的地方在于
筏板基础，在此处是到柱边下弯12d。别的地方均相同。
2、06G101-6第52页：端部无外伸的结构配筋。

端部无外伸和筏板基础的配筋差别就大一些了，上部全为12d，下部全为15d。
（三）、04G101-3筏板基础主梁JZL下部非贯通筋的长度2*l。/3且≥a
其中：l。为：支座两侧最大跨跨值。（注意是从柱中心线或轴线算起）
a 为：1.2la+hb+0.5hc（hb：基础主梁截面高度，hc：沿基础梁跨度方向的柱截面高度）此数据来自04G101-3第9页。

关于这部分配筋的信息见04G101-3第28页：

对比看一下06G101-6第51页，基础梁非贯通筋只取l。/3，没设计到a值。

（四）、当纵筋需要采用搭接连接时，在受拉搭接区域的箍筋间距min（5d，100），d为：搭接钢筋较小直径。在受压搭接区域的箍筋间距min（10d，200）
（五）、我们还要注意一点当梁箍筋的间距表示为：
11b14@150/250/300(6)时，表示：

150 250 300 250 150

11根 11根

我们的第二篇梁的钢筋知识就写到这里吧！继续我们板的配筋，累呀！休息会，嘿嘿
O(∩_∩)O~

第三篇 板配筋
首先来看下标注：B：下铁（底部）
（04G101-4、p5）T：上铁（面筋）B&T表示双层
X：水平方向
Y：垂直方向 X&Y表示双向
一、底筋（04G101-4，p25）
由于画图不算准确，此处应该是180°弯钩6.25d。
（只有一级钢才有弯钩）

伸入长度 净跨
底筋的长度=净跨+2*伸入长度+6.25d*2
1、对于伸入长度的取值，我们可以看04G101-4第25页a、b、c、d四个节点。
当板的支座为：梁
剪力墙 伸入长度=max（支座宽/2，5d）
圈梁
当板的支座为：砌体墙时： 伸入长度=max（板厚，120）
2、对于底板根数的计算，起步点有三种算法：
⑴、50mm
⑵、保护层
⑶、板受力筋间距/2
二、负筋 板内净尺寸
锚入长度la

板厚-bhc
弯钩

这是端部负筋的算法。
中间支座的算法=水平长度+2*弯折长度
板负筋我们要清楚他的标注尺寸是否含支座。
至于板负筋根数的计算，同样是三种方法=净跨-50/bhc/板受力筋@/2
三、板分布筋

负筋 分布筋 负筋

搭接长度150/300/250
有的时候，我们的分布筋长度喜欢算到轴线到轴线，当然这样的量是大的。
对于分布筋的根数，有两种算法：
1、负筋板内净长/分布筋@

2、负筋板内净长/分布筋@+1
负筋板内净长

第五篇 剪力墙
03G101-1 p12，是剪力墙的列表和截面注写方式的说明。
一、剪力墙水平筋的配置。
03G101-1 p47
1、对于暗柱与剪力墙相平时的配筋：

墙外侧水平筋连续通过=墙长-bhc

墙内侧水平筋弯折=墙长-bhc+15d
对于一些老的预算员，可能习惯用00G老图集，老图集是这样的

墙外侧水平筋不连续通过=墙长-bhc+0.65Lae

墙内侧水平筋弯折=墙长-bhc+弯折
对于水平筋的根数=（层高-S/2）/@+1
2、端柱与剪力墙配筋
03G101-1 P47

外侧=同暗柱

内侧=墙净长+锚固长度（在这里要判断弯锚、还是直锚）
我们再来看一下老图集00G的计算方法：

外侧=同暗柱
内侧同样要判断是否需要弯锚
在墙的水平筋计算的过程中，板的内部是否需要布置墙的水平筋是我们拿不准的一个问题，现在我们分析一下根据图集来说是否需要布置。03G101-1 p48

看一下红笔标注的部分，很清晰的两根墙的水平筋布置到了板里，说明墙的水平筋是要在板中布置的。

现浇板

墙

墙的水平筋

现在我们应该知道，黑色箭头的范围是争取的，红色是错误的。
二、剪力墙的垂直钢筋。03G101-1 p50

1.2lae

≥0

h1

a
a的取值同柱子钢筋。

我们看一下上面画的示例：
对于基础层剪力墙垂直筋=a+h1+1.2lae
中间层。。。。。。。。。。。=层高+1.2lae
顶层。。。。。。。。。。。。。=层高-板厚+锚固（此处的锚固值与柱子的1.5lae不同，这里取la或lae即可）。
垂直钢筋的根数=（墙长-暗柱）-2*/@+1
三、连梁钢筋
在这里连梁的钢筋我们就看一下特殊部位：顶层端部连梁、非顶层端部连梁（03G101-1 p51页）：

边支座纵筋=洞宽+左锚（max（Lae，支座宽-bhc+15d））+右锚（max（Lae，600））
至于左锚的取值，来自图集本页的注2
中间支座纵筋=洞口宽+锚固（max（Lae，600））*2
关于箍筋根数的计算也是有区别的：
=（洞口宽-50*2）/@+1+（左锚入墙内长度-100）/150+1+(右锚入墙内长度-100)/150+1
四、暗梁
对于暗梁的钢筋计算比较简单=暗梁净长+2lae（la）
根数=（L-2*50）/@+1

第六篇 基础
这是我要总结的钢筋的最后一篇，心里说不出的高兴，比看不到边际的时候明朗许多！O(∩_∩)O~
一、梁板式筏板基础（04G101-3 p40页）
⑴、端部无外伸构造：

⑵、端部有外伸构造：

在这里要注意几点：
1、基础上下不纵筋伸至外伸边缘后弯折，至于弯折尺寸要详见封边构造p43页，一会我们会说。
2、第一根受力筋据基础梁角筋的距离为S/2。
3、中间层纵筋伸至边缘弯12d。
⑶、板边封边：04G101-3 p43 有三种形式。
在这里我们要注意，如果我们用的是10.0的话，需要自己手动加上，如果我们用的是2009则选择合适的节点就可以了。

二、平板式筏板基础。（04G101-3第47页）

对照上面，我们要注意以下两点：
1、上部钢筋伸至基础边弯折，总锚≥la，弯折长度≥15d
2、下部伸至基础边弯折，其弯折长度max（1.7la，h-hbc）

三、独立基础
独立基础底板配筋：06G101-3 p44
⑴、底板配筋间距相同
⑵、短向钢筋加强（此处在其他属性中有：短向加强筋）

红色区域就是短向加强区域。

⑶、对于对称的独立基础的缩尺，06G101-6 p47页左端：

⑷、不对称的独立基础缩尺在右端。
注意，四边的钢筋时不需要缩尺的！
另外，如果不对称的独立基础总长≥2500，而一边＜1250，一边≥1250
则，小于1250的一端不缩尺，大于1250的一端缩尺。这需要我们在软件中调整长度。
⑸、双柱普通独立基础底部与顶部配筋构造：（06G101-6 p45）

要注意红线标识的数值。

四、条形基础
对于条形基础我们容易忽视的是条基相交时底部钢筋的处理。（06G101-6 p58）

十字相交处 b/4,配置钢筋。
丁字交只有一个b/4.
转角处，全布。
在软件中条基的计算设置里面，有一条我们要注意设置“”这点在图集58页的右下角 有说明。
一天的课程，总结起来还是比较麻烦，中间掺杂了我自己的理解，可能有不对的地方！而且只是些毛皮的知识，当真正的结合到工程中时又是一种情况，要学的东西太多！再接再砺！
