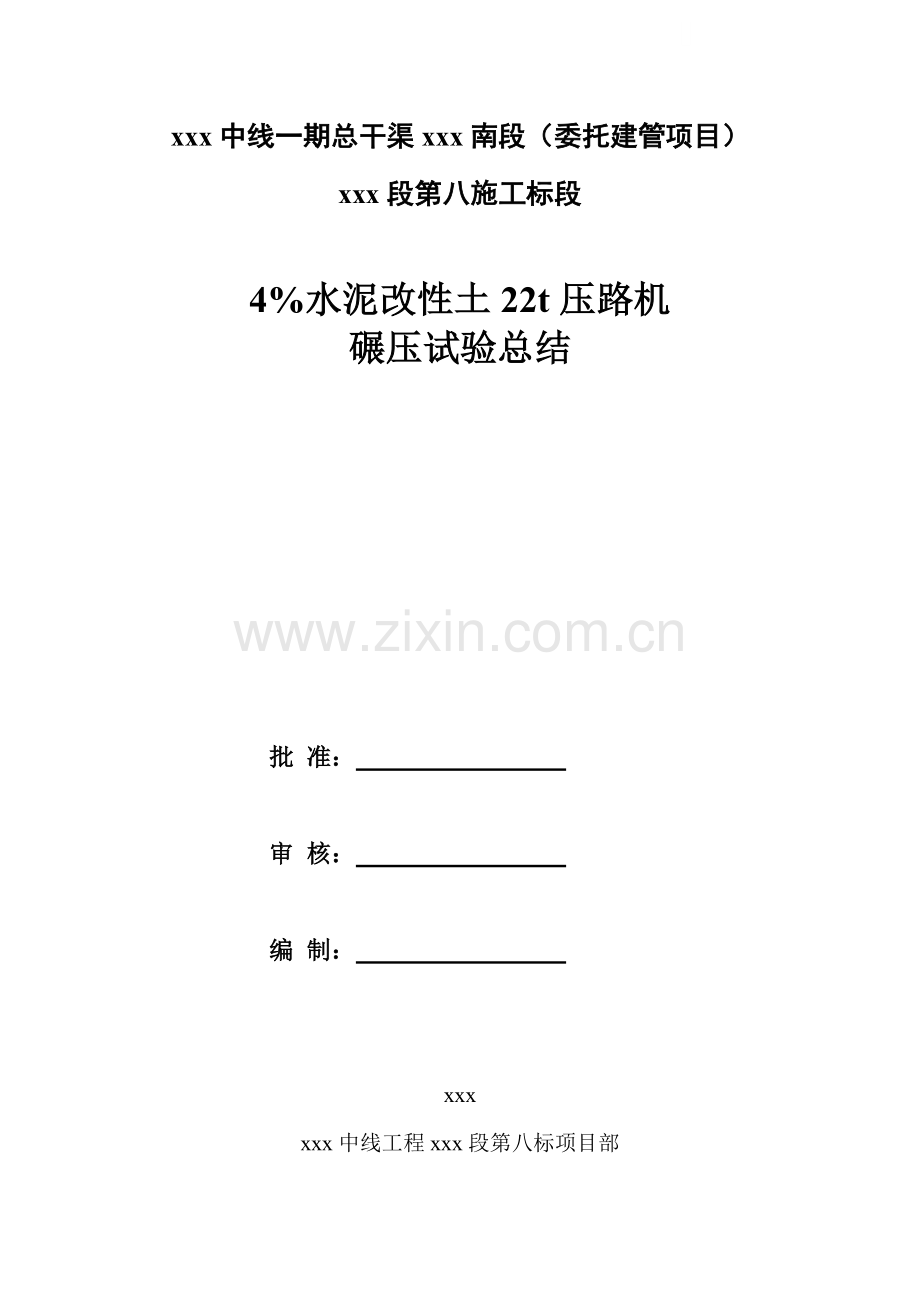

4%水泥改性土22t压路机碾压试验总结.docx

xxx中线一期总干渠xxx南段（委托建管项目）
xxx段第八施工标段

4%水泥改性土22t压路机
碾压试验总结

批 准：

审 核：

编 制：

xxx
xxx中线工程xxx段第八标项目部

目 录
一、项目概况 1
二、试验目的 1
三、试验依据 2
四、技术要求 2
五、试验室试验过程及结果 3
六、现场试验过程及结论 6
七、结论 16
八、附表 17

水泥改性土填筑碾压试验成果
一、项目概况
xxx中线一期工程总干渠xxx~xx南段方程段第八标段起讫桩号173+532～179+532，长度为6.0km。渠道为梯形断面，渠底宽度为14.50～21.00m，堤底高程：128.638m～129.046m，边坡为：1:2～1:3.25。土方工程主要工程量：土石方开挖约247万m3，土石方填筑约245万m3，水泥改性土填筑约73.9万m3。水泥改性土填筑主要用于防护堤填筑、中膨胀土开挖换填和渠坡、渠底及渠顶全断面填筑，倒虹吸基础换填，中膨胀土开挖换填1.0m，防护堤填筑厚度为1.0m，渠道填筑厚度为1.0~1.5m。按设计要求，改性土方填筑压实度为98％；
2011年7月，本标段完成了渠段全线及取土场地质复勘；设计单位对我标段各类土的水泥掺量提出了意见，具体情况见下表：
弱膨胀土渠段、取土场地质复勘情况统计及确认表
序号
区 域
长度（m）或面积
（万m2）
设计单位试验自由膨胀率范围（%）
设计单位试验自由膨胀率平均值（%）
设计单位建议自由膨胀率（%）
设计单位建议水泥掺量
备注
1
173+600～175+080
1480
29-119
59.5

建议不使用
2
175+080～175+700
620
33-54
42
42
4%

3
175+700～177+040
1340
28-65
43
43
4%

4
大韩庄土料场
40.4
27-48
36
40
4%

5
小蔡庄土料场
45.8
27-67
42
42
4%

二、试验目的
1、通过水泥改性土室内试验确定水泥改性土相关技术参数；
2、通过现场碾压试验确定合理的施工技术参数和工艺参数：
a、核查土料压实后是否能够达到设计压实干密度值。
b、检查压实机具的性能能否满足施工要求。
c、选定合理的施工参数：铺土厚度、土料直径、碾压方法和碾压遍数、含水量的适宜范围。
三、试验依据
3.1xxx中线一期工程总干渠xxx段第八施工标段招标文件--技术条款和施工图纸；
3.2《水泥改性土、水泥土补充施工技术要求》(设计通知（2011）长南河委设技规字第011号)；
3.3《xxx中线一期工程总干渠渠道膨胀土处理施工技术规定》（NSBD-ZGJ-1-37）；
3.4《xxx中线一期工程总干渠渠道膨胀土处理施工技术要求》（NSBD-ZXJ-21-01）
3.5《水北调中线一期工程总干渠渠道膨胀土处理施工工法》NSBD-ZXJ-4-01）；
3.6《碾压式土石坝施工规范》DL/T5129-2001；
3.7《堤防工程施工规范》SL260-98；
3.8《土工试验规程》SL237-1999；
3.9《水利水电工程施工组织设计规范》SL303-2004；
3.10《水北调中线一期工程渠道施工质量评定验收标准（试行）》NSBD7-2007。
3.11《公路工程无机结合料稳定材料试验规程》JTG E51—2009。
四、技术要求
4.1、水泥改性土所用天然土料的自由膨胀率为21%~65%。
4.2、用于生产改性土的天然土料合适的含水量宜为18%～26%，水泥改性土含水率控制在最优含水率（+1%～+3%）。
4.3、不同自由膨胀率天然土料改性土水泥掺量控制指标见表4-1。天然土料及水泥改性土使用要求见表4-2。
表4-1 不同自由膨胀率天然土料改性土水泥掺量控制指标
原状土自由膨胀率α（%）
改性土控制指标
28天自由膨胀率（%）
最大干密度（kg/m3）
28天饱和无侧限抗压强度(kPa)
水泥掺量
参考值
最小值
掺量确定
21~35
——
≥1.67
——
3%
3%
试验确定
36~45
≤0.7×α
≥1.66
≥250
4%
3%
46~55
≤0.65×α
≥1.65
≥300
5%
4%
56~65
≤0.60×α
≥1.63
≥350
6%
5%

表4-2 天然土料及水泥改性土使用要求
原状土自由膨胀率α（%）
改性土水泥掺量参考值
改性土28天自由膨胀率（%）
可使用部位
35~60
不改性
——
填方渠堤、跨渠交通连接道路、挡土墙后指定区域填筑体填筑
表面需要保护
≤35
不改性
——
表面可不保护
≤20
不改性
——
可用于保护膨胀土
21~35
3%
≤30
一般用于保护膨胀土坡面或建筑物地基
36~45
4%
≤35
46~55
5%
≤40
56~65
6%
≤40
一级马道以上渠坡、坡顶防水层、建筑物地基处理换填层
改性土超填削坡余料
≤40
4.4、碎土成品料土粒粒径级配合格要求：最大粒径不大于10cm，10cm～5cm粒径含量不大于5%，5cm～5mm粒径含量不大于50%（不计姜石含量）。
4.5、成品料水泥含量EDTA滴定法测定其水泥掺量平均值不得小于设计掺量，标准差不大于0.7。
4.6、水泥改性土填筑体压实要求见表4-3。
表4-3 填方渠道渠堤、膨胀土渠坡换填保护层填筑体基础压实要求
部位
改性土水泥掺量
压实度要求
备注
渠坡、一级马道、坡顶防水层
0
≥98%
碾压遍数不少于8遍
3%
4%
5%
≥97%
6%
≥96%
渠底
≤4%
≥98%
5～8%
≥97%
五、试验室试验过程及结果
5.1土料
本次试验土料采用175+080-177+040段渠道料场，取土深度在4m左右，按200m一个区进行取样。采用挖掘机开挖，在深度0.5m-3.5m取3个土样，共12个土样；共取土约1000m3，对所取的土样用挖掘机进行拌合，拌合均匀后按规范要求进行取样。
5.2水泥选定及主要技术性能指标
本标段用于水泥改性土的水泥采用xxx宛北水泥（见附件1）。

水泥质量检测成果表

检测项目

检测内容
比表面积
(m2/kg)
凝结时间
安定性
（mm）
抗折强度
抗压强度
初凝
（min）
终凝 （min）
3d（MPa）
3d（MPa）
标准要求
≥300
≥45
≤600
必须合格
≥3.5
≥17.0
检测成果
357
157
208
合格
6.3
33.0
5.3试验方案、设备及试验项目
5.3.1试验方案
(1)对天然土料做击实试验和自由膨胀率试验，取得天然土料的最优含水量、最大干密度以及自由膨胀率等物理力学参数；
(2)根据天然土料的自由膨胀率，对同一土样分别掺3%、4%、5%的水泥掺量进行试验，测定水泥改性土的塑限指数、液限指数、最大干密度、最优含水量、自由膨胀率；
5.3.2试验主要设备
主要试验及质检检测仪器表
序号
仪器设备名称
规格型号
数量
检定状态
备注
1
电动重型击实仪
JZ-2D
1台
合格

2
液塑限测定仪
FG-Ⅲ型
1台
合格

3
自由膨胀率测定仪

1台
合格

4
电子天平
1.0kg/0.01g
1台
合格

5
量筒
50ml
5只
合格

6
量筒
100ml
5只
合格

7
容量瓶
100 ml
5只
合格

8
烧杯
50ml
4只
合格

9
滴定仪器

1套
合格

10
电热鼓风恒温干燥箱

1台
合格

5.3.3试验项目
(1)原土的自由膨胀率、最大干密度、最优含水量、液限、塑限、塑性指数；
(2)水泥改性土最大干密度、最优含水量、28d自由膨胀率、水泥改性土剂量曲线（标准曲线）；
(3)水泥改性土经时水泥剂量曲线。
5.4、试验数据汇总
5.4.1原土料检验试验
对拟使用的天然土料进行室内试验，室内试验项目主要包括：
土料自由膨胀率检测结果表见表5-1，土料物理指标检测结果见表5-2。见附件2、附件3。
表5-1 土料自由膨胀率检测结果表
取土部位
检测结果(%)
1
2
3
4
5
最大值
最小值
均 值
渠道料场
175+080-177+040
39
43
37
33
38
43
33
38
表5-2 土料物理指标检测结果表
取土部位
自由膨胀率（%）
最大干密度(g/cm3)
最优含水率（%）
液限
（%）
塑限
（%）
塑性指数Ip
渠道料场
175+080-177+040
38
1.74
18.8
41.2
19.7
21.5
根据表5-2检测结果，试验用土料的原土自由膨胀率38%，其代表土料范围为自由膨胀率为33%～43%的土料，取土深度在0.5～3.5m内，土料为粘土(黄褐色粘土）。
5.4.2水泥改性土室内试验
水泥改性土室内试验进行了水泥掺量4%的试验。其28天自由膨胀率检测结果见表5-3，室内试验成果汇总表见表5-4。试验报告见附件4、附件5、附件6。
表5-3 水泥改性土28天自由膨胀率检测结果表
取土部位
水泥掺量
检测结果（%）
1
2
3
4
5
最大值
最小值
均 值
渠道料场
175+080-177+040
4%
22
25
23
26
23
26
22
24
表5-4 水泥改性土室内试验成果汇总表
取土部位
水泥掺量
最大干密度
最优含水率（%）
28d自由膨胀率（%）
渠道料场
175+080-177+040
4%
1.72
19.7
24

175+080-177+040 4%水泥改性土水泥剂量标准曲线

5.5试验数据分析和基本结论
1、两个改性后的28天自由膨胀率均≤0.7α
2、改性后的最大干密度为1.72g/cm3≥1.66g/cm3（规定的最小值）
3、改性后各项控制指标均符合设计要求
六、现场试验过程及结论
6.1试验场地布置和试验程序
6.1.1试验场地布置
试验场地设在175+950渠道左岸，用推土机对渠道表土进行清除，清理出一块30m×宽15m的场地，采用压路机对该场地进行碾压。测量人员用白灰线放出试验场地，试验场地长12m×宽9m，按长度方向划分6个区间，每个区间长2m×宽5m，测量记录下原始地面高程。分四层碾压，每层虚铺厚度30cm，第一层铺设土料最优含水率为ω，第二层铺设土料最优含水率为ω1=ω+1%，第三层铺设土料为ω2=ω+2%，第四层铺设土料为ω3=ω+3%。
6.1.2试验程序（见下图）

施工流程图
水泥改性土摊铺

碾压
土料开采运输

碎 土
测定土料颗粒组成
取样检测
水泥改性土运输

EDTA滴定测定
水泥含量
用稳定土拌合机
拌制水泥改性土
成果总结

6.2试验人员及主要设备表
表6-1 碾压试验主要管理人员配置表
序号
姓名
职务
人数
主要职责及分工
1
Xx
总工程师
1
负责整个碾压试验实施及技术指导
2
Xx
技术负责
1
负责碾压试验施工技术指导
3
Xx
质量负责
1
负责现场质量控制
4
Xx
试验室负责人
1
负责碾压试验填筑质量检测控制
5
Xx
测量队队长
1
负责碾压试验填筑施工放样、沉降位移观测
6
Xx
技术员
1
负责碾压试验施工现场技术服务工作
7
Xx
质检员
1
负责碾压试验施工现场质量控制工作
表6-2 施工机械配置表
序号
设备名称
规格及型号
数量
状态
备注
1
挖掘机
CAT320D
1台
良好

2
装载机
LW500P
2台
良好

3
推土机
SD130
1台
良好

4
凸块振动碾
XS222J
1台
良好

5
自卸车

5台
良好

6
洒水车

1台
良好

7
稳定土拌和站
WCB-600A
1套
良好

8
碎土机
XTP-600A
1套
良好

表6-3 主要试验及质检检测仪器表
序号
仪器设备名称
规格型号
数量
检定状态
备注
1
水准仪
DSC432
1台
合格

2
钢卷尺
5m
2把
合格

3
电子天平
1.0kg/0.01g
1台
合格

4
环刀

48只
合格

5
锤子

5把
合格

6
铁锹

5把
合格

7
洋镐

5把
合格

8
削土刀

5把
合格

9
微波炉

2台
合格

6.3、试验过程
6.3.1土料准备
采用175+080-177+040段渠道利用土，挖掘机从渠道料场取土，自卸车运至改性土拌和站内原土堆土场。
6.3.2碎土
本次试验土料采用碎土机（XTP-600A）进行破碎，通过碎土后，采用筛分法检测碎土后土料粒径级配。土料颗粒级配检测成果见表6-5，检测报告见附件7。
表6-5 土料颗粒级配检测成果表
检测编号
＞100mm
颗粒含量（%）
100mm～50mm
颗粒含量（%）
50mm～5mm
颗粒含量（%）
＜5mm
颗粒含量（%）
1
0
3.6
42.8
53.6
2
0
4.0
42.8
53.2
均值
0
3.8
42.8
53.4
6.3.3水泥改性土拌制
本次试验水泥改性土拌制采用稳定土拌和站（WCB-600A）进行拌制，设备进场后进行校核，测定去每个料仓的零点和K值；在水泥改性土拌制前，测出破碎后土料的含水率见表6-6，按4%水泥掺量拌制水泥改性土，在拌和站控制电脑上计算去最优含水率ω、ω+1%、ω+1%、ω+3%的水泥改性土用水量、水泥量，时产量等；改性土用料事先用碎土机破碎，达到设计要求，集中堆放；采用装载机上料，土料通过皮带输送到搅拌机中，再通过皮带输送至卸料仓，取样做水泥滴定试验，含水率测定见表6-6，试验合格后直接从卸料口装车运输。见附件8、9、10、11、12。
表6-6 土料含水率检测结果表
检测项目
土料改性前含水率（%）
最优含水率ω（%）
ω+1%（%）
ω+2%（%）
ω+3%（%）
检测结果
18.8
19.1
20.6
22.0
22.2
18.4
19.4
20.9
21.4
22.5
17.4
19.3
20.5
21.8
21.9
18.1
19.3
20.7
21.4
22.6
18.4
19.3
20.3
21.3
22.3
均值
18.2
19.3
20.6
21.6
22.3
6.3.4 EDTA滴定法测定水泥含量
对拌制完成后的土取样三组，进行EDTA滴定测定水泥含量。水泥含量滴定结果见表6-7，检测报告见附件13。
表6-7 改性土均匀性检测结果表
检测编号
检测次数
1
2
3
4
5
6
均值(%)
标准差
水泥剂量检测结果值（%）
1
4.4
4.1
4.6
4.3
4.5
4.0
4.3
0.21
通过表6-7检测结果看到：三组检测中的水泥剂量平均值最小值=4.3%，标准差最大值=0.10<0.7，满足设计及规定要求。
水泥改性土滴定实验记录见附件13。若滴定后不满足4.5要求，则根据水泥改性土水泥含量进行水泥含量调整，直至满足要求为止。
6.3.5水泥运输及摊铺
水泥改性土从改性土拌和站拌合后，自卸车运输至试验填筑区，运输过程中改性土料进行覆盖。水泥改性土料采用进占法卸料，推土机推平，卸一车推平一次，沿轴线或平行轴线进行，人工配合找平。采用“算方上料、定点卸料、随卸随平、定机定人、铺平把关、插签检查”的方法，以保证铺土厚度均匀。
6.3.6碾压
推土机整平后、采用凸块振动碾进行碾压，凸块振动碾平行于渠轴线方向碾压，行车速度控制在2km/h以内；碾压方式为先静压2遍、最后振动4、6、8、10遍，碾压机行进速度为先慢后快，由填筑区域一边开始顺次碾压，前后两次轮迹横向重叠30cm轮迹，做到无漏压、无漏振，确保振压均匀、边角到位。
具体试验时间和碾压组合方式参照表6-7。
表6-7 试验时间及碾压组合方式
试验时间
填筑
部位
铺土厚度（cm）
碾压遍数
土料含水率（%）
2012.6.8
一层
30
静压2遍，振动2-8遍
19.3
2012.6.8
二层
30
静压2遍，振动2-8遍
20.6
2012.6.8
三层
30
静压2遍，振动2-8遍
21.6
2012.6.8
四层
30
静压2遍，振动2-8遍
22.3
6.3.7检测
根据试验方案：铺土厚度30cm，压实度采用环刀法检测，凸块振动碾静压两遍到强振八遍，检测自碾压6遍（静压2遍、振动4遍）开始，碾压8遍（静压2遍、振动6遍），碾压10遍（静压2遍、振动8遍），碾压,12遍（静压2遍、振动10遍）各检测一次压实度。试验区域面积为12m×5m，设定6个取样区域，每个取样区域2m×5m，在设定的碾压遍数下每个取样区域各取2个试样，在固定碾压遍数是一场取样12个。每一次试验取样时，选用环刀取样，现场称量，得到其碾压后土料的湿密度，然后采用烧失法烘干，称量干土重量，最后整理数据，计算土样干密度，从而也得到压实度数据。每一碾压层的取样位置为压实层厚的下部1/3处，若下部1/3的厚度不足环刀高度时，以环刀底面到达下层顶面时环刀取满土样为准。
6.3.8观测
振动碾在碾压过程中有无粘结、壅土现象；在试验区域边缘人工开挖观测，上下层结合情况、层与层之间光面情况、龟裂及剪力破坏现象。
6.4、现场试验数据汇总（见附件14、15）
经试验，每层取样12个数据，共取计192个数据，其中作为试验分析数据144个，经整理、计算、统计得到碾压遍数与干密度、压实度之间的关系；具体详见表。
铺土30cm第一层改性土试验数据汇总表
碾压遍数
检测结果
序号
1
2
3
4
5
6
7
8
9
10
11
12
均值
静压2遍振动4遍
湿密度(g/cm3)
2.00
2.02
2.00
2.01
1.98
2.01
2.02
1.98
1.98
2.02
1.99
2.01
2.00
含水率(%)
19.6
19.6
19.6
19.8
19.5
19.7
19.5
19.5
19.4
19.6
19.3
19.4
19.5
干密度(g/cm3)
1.67
1.69
1.67
1.68
1.66
1.68
1.69
1.66
1.66
1.69
1.67
1.69
1.68
压实度(%)
97.3
98.0
97.4
97.5
96.5
97.6
98.3
96.5
96.6
98.4
97.0
98.1
97.4
静压2遍振动6遍
湿密度(g/cm3)
2.03
2.03
2.02
2.03
2.03
2.02
2.03
2.03
2.03
2.03
2.03
2.04
2.03
含水率(%)
19.7
19.6
19.6
19.7
19.6
19.5
19.6
19.6
19.7
19.5
19.5
19.8
19.6
干密度(g/cm3)
1.70
1.70
1.69
1.69
1.70
1.69
1.70
1.70
1.69
1.70
1.69
1.70
1.70
压实度(%)
98.6
98.6
98.4
98.4
98.6
98.4
98.6
98.7
98.5
98.8
98.5
98.8
98.6
静压2遍振动8遍
湿密度(g/cm3)
2.02
2.03
2.03
2.02
2.02
2.03
2.03
2.02
2.03
2.03
2.01
2.02
2.02
含水率(%)
19.7
19.6
19.6
19.4
19.5
19.7
20.0
19.2
19.7
19.7
19.4
19.5
19.6
干密度(g/cm3)
1.69
1.69
1.69
1.69
1.69
1.70
1.69
1.70
1.69
1.70
1.69
1.69
1.69
压实度(%)
98.3
98.5
98.5
98.5
98.4
98.6
98.5
98.6
98.5
98.6
98.1
98.4
98.5
静压2遍振动10遍
湿密度(g/cm3)
2.03
2.02
2.02
2.02
2.02
2.01
2.02
2.02
2.02
2.01
2.02
2.02
2.02
含水率(%)
19.7
19.7
19.3
19.7
19.5
19.6
19.4
19.7
19.7
19.3
19.5
19.5
19.5
干密度(g/cm3)
1.69
1.69
1.69
1.69
1.69
1.68
1.69
1.69
1.69
1.68
1.69
1.69
1.69
压实度(%)
98.4
98.3
98.4
98.2
98.1
97.7
98.4
98.1
98.0
97.8
98.4
98.2
98.2
改性土第一层压实度与碾压遍数关系曲线

铺土30cm第二层改性土试验数据汇总表（含水率20.6%）
碾压遍数
检测结果
序号
1
2
3
4
5
6
7
8
9
10
11
12
均值
静压2遍振动4遍
湿密度(g/cm3)
2.04
2.00
2.03
2.03
2.04
2.04
2.03
2.05
2.03
2.03
1.99
2.01
2.03
含水率(%)
20.4
20.7
20.2
20.6
20.2
20.5
20.6
20.2
20.2
20.0
20.3
20.5
20.4
干密度(g/cm3)
1.70
1.65
1.69
1.69
1.70
1.69
1.68
1.71
1.69
1.69
1.65
1.67
1.68
压实度(%)
98.6
96.2
98.3
98.1
98.9
98.3
97.8
99.1
98.0
98.1
96.2
97.1
97.9
静压2遍振动6遍
湿密度(g/cm3)
2.03
2.04
2.04
2.06
2.05
2.04
2.03
2.04
2.03
2.05
2.05
2.03
2.04
含水率(%)
20.0
20.7
20.4
20.4
20.4
20.4
20.4
20.5
20.1
20.2
20.7
20.5
20.4
干密度(g/cm3)
1.69
1.69
1.69
1.71
1.70
1.69
1.69
1.70
1.69
1.70
1.69
1.69
1.69
压实度(%)
98.2
98.4
98.4
99.2
99.1
98.5
98.2
98.6
98.2
99.0
98.5
98.1
98.5
静压2遍振动8遍
湿密度(g/cm3)
2.04
2.04
2.04
2.04
2.04
2.04
2.04
2.05
2.05
2.04
2.05
2.04
2.04
含水率(%)
20.4
20.9
20.3
20.4
20.2
20.7
20.5
20.2
20.6
20.7
20.4
20.4
20.5
干密度(g/cm3)
1.69
1.69
1.69
1.70
1.70
1.69
1.69
1.71
1.70
1.69
1.70
1.69
1.70
压实度(%)
98.3
98.2
98.5
98.6
98.8
98.3
98.5
99.2
98.8
98.3
98.8
98.5
98.6
静压2遍振动10遍
湿密度(g/cm3)
2.04
2.02
2.03
2.04
2.04
2.03
2.03
2.04
2.04
2.02
2.04
2.02
2.03
含水率(%)
20.2
20.4
20.2
20.2
20.3
20.6
20.3
20.3
20.2
20.4
20.2
20.5
20.3
干密度(g/cm3)
1.70
1.68
1.69
1.70
1.69
1.69
1.69
1.70
1.69
1.68
1.70
1.68
1.69
压实度(%)
98.6
97.8
98.3
98.9
98.4
98.1
98.3
98.6
98.5
97.8
98.6
97.6
98.3
改性土第二层压实度与碾压遍数关系曲线

铺土30cm第二层碾压遍数与沉降量关系曲线

数据分析：得出以下结果，碾压6遍（静压2遍、振动4遍），平均压实度97.9%，不能满足设计要求；
碾压8遍（静压2遍、振动6遍），压实度达到98%及以上的频率是100%，平均压实度98.5%,，满足设计要求；振动碾压6遍的平均干密度γ6为1.69g/cm3，γs =1.02×γ6=1.02×1.69=1.72g/cm3（室内标准击实试验最大干密度）；故本压实层的最大干密度γR选定为1.72g/cm3。
碾压10遍（静压2遍、振动8遍），压实度达到98%及以上的频率是100%，平均压实度98.6%,，满足设计要求；
碾压12遍（静压2遍、振动10遍），压实度达到98%及以上的频率是75.0%，平均压实度98.3%。
观测分析：通过现场观测，压实工具在静压过程中，碾上有少量土料粘结，振动时粘结土料逐渐减少，强振过程中碾轮上基本没有土料粘结壅土现象。上下层结合紧密，层间无光面现象，碾压过程及完成后无剪力破坏现象。
铺土30cm第三层改性土试验数据汇总表（含水率21.6%）
碾压遍数
检测结果
序号
1
2
3
4
5
6
7
8
9
10
11
12
均值
静压2遍振动4遍
湿密度(g/cm3)
2.02
2.06
2.05
2.03
2.01
2.06
2.03
2.04
2.02
2.02
2.01
2.04
2.03
含水率(%)
21.7
21.4
21.4
21.2
21.7
21.2
21.5
21.2
21.2
21.7
21.4
21.4
21.4
干密度(g/cm3)
1.66
1.70
1.68
1.68
1.65
1.70
1.67
1.68
1.66
1.66
1.65
1.68
1.67
压实度(%)
96.7
98.5
97.9
97.5
96.1
98.7
97.1
97.8
96.8
96.6
96.2
97.6
97.3
静压2遍振动6遍
湿密度(g/cm3)
2.06
2.06
2.05
2.07
2.06
2.05
2.05
2.05
2.05
2.05
2.07
2.05
2.06
含水率(%)
21.5
21.2
21.5
21.5
21.4
21.4
21.2
21.3
21.4
21.4
21.4
21.3
21.4
干密度(g/cm3)
1.69
1.70
1.69
1.70
1.69
1.69
1.69
1.69
1.69
1.69
1.70
1.69
1.69
压实度(%)
98.4
98.8
98.3
99.1
98.4
98.3
98.5
98.3
98.1
98.3
99.0
98.4
98.5
静压2遍振动8遍
湿密度(g/cm3)
2.06
2.06
2.06
2.05
2.06
2.06
2.05
2.06
2.05
2.06
2.05
2.06
2.06
含水率(%)
21.3
21.4
21.4
21.1
21.2
21.9
21.4
21.3
21.6
21.2
21.6
21.3
21.4
干密度(g/cm3)
1.70
1.69
1.70
1.69
1.70
1.69
1.69
1.70
1.69
1.70
1.69
1.70
1.69
压实度(%)
98.6
98.5
98.6
98.5
98.9
98.3
98.2
98.6
98.2
98.6
98.0
98.9
98.5
静压2遍振动10遍
湿密度(g/cm3)
2.06
2.02
2.06
2.05
2.04
2.05
2.05
2.05
2.06
2.05
2.04
2.06
2.05
含水率(%)
21.4
21.3
21.6
21.1
21.5
21.4
21.3
21.5
21.5
21.4
21.6
21.9
21.4
干密度(g/cm3)
1.70
1.66
1.69
1.69
1.68
1.69
1.69
1.69
1.69
1.69
1.68
1.69
1.69
压实度(%)
98.8
96.7
98.5
98.5
97.6
98.2
98.1
98.2
98.4
98.1
97.6
98.3
98.1
改性土第三层压实度与碾压遍数关系曲线

铺土30cm第三层碾压遍数与沉降量关系曲线

数据分析：得出以下结果，碾压6遍（静压2遍、振动4遍），平均压实度97.3%，不能满足设计要求；
碾压8遍（静压2遍、振动6遍），压实度达到98%及以上的频率是100%，平均压实度98.5%,，满足设计要求；振动碾压6遍的平均干密度γ6为1.69g/cm3，γs =1.02×γ6=1.02×1.69=1.72g/cm3（室内标准击实试验最大干密度）；故本压实层的最大干密度γR选定为1.72g/cm3。
碾压10遍（静压2遍、振动8遍），压实度达到98%及以上的频率是100%，平均压实度98.5%,，满足设计要求；
碾压12遍（静压2遍、振动10遍），压实度达到98%及以上的频率是75.0%，平均压实度98.1%。
观测分析：通过现场观测，压实工具在静压过程中，碾上有少量土料粘结，振动时粘结土料逐渐减少，强振过程中碾轮上基本没有土料粘结壅土现象。上下层结合紧密，层间无光面现象，碾压过程及完成后无剪力破坏现象。
铺土30cm第四层改性土试验数据汇总表（含水率22.3%）
碾压遍数
检测结果
序号
1
2
3
4
5
6
7
8
9
10
11
12
均值
静压2遍振动4遍
湿密度(g/cm3)
2.05
2.05
2.04
2.06
2.03
2.05
2.07
2.04
2.02
2.04
2.06
2.07
2.05
含水率(%)
22.4
22.3
22.3
22.3
22.3
22.5
22.7
22.0
22.1
22.4
22.3
22.2
22.3
干密度(g/cm3)
1.68
1.67
1.67
1.69
1.66
1.67
1.69
1.67
1.66
1.67
1.68
1.69
1.67
压实度(%)
97.6
97.3
96.9
98.1
96.6
97.2
98.2
97.
