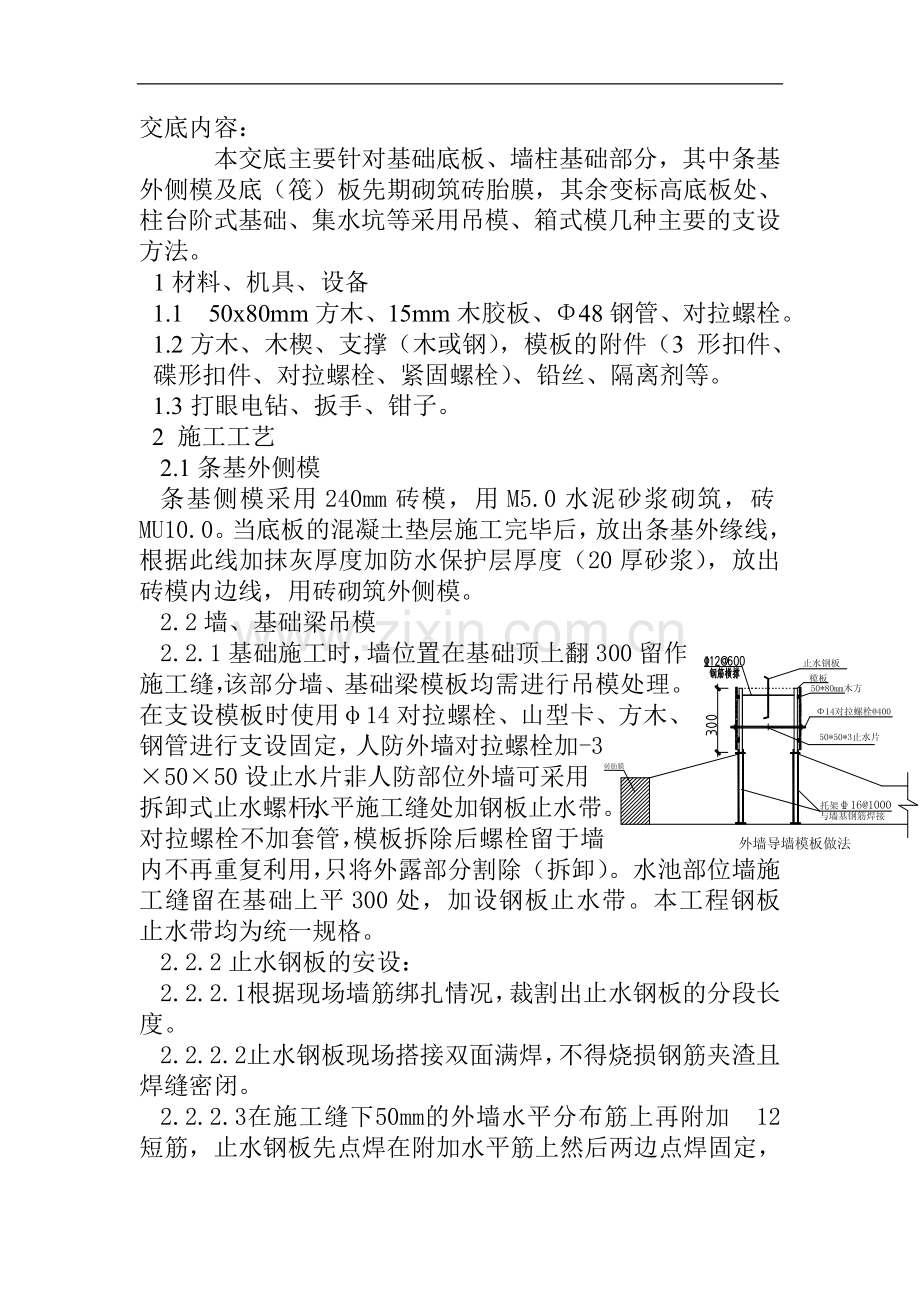

交底内容：
本交底主要针对基础底板、墙柱基础部分，其中条基外侧模及底（筏）板先期砌筑砖胎膜，其余变标高底板处、柱台阶式基础、集水坑等采用吊模、箱式模几种主要的支设方法。
1材料、机具、设备
1.1 50x80mm方木、15mm木胶板、Φ48钢管、对拉螺栓。
1.2方木、木楔、支撑（木或钢），模板的附件（3 形扣件、碟形扣件、对拉螺栓、紧固螺栓）、铅丝、隔离剂等。
1.3打眼电钻、扳手、钳子。
2 施工工艺
2.1条基外侧模
条基侧模采用240mm砖模，用M5.0水泥砂浆砌筑，砖MU10.0。当底板的混凝土垫层施工完毕后，放出条基外缘线，根据此线加抹灰厚度加防水保护层厚度（20厚砂浆），放出砖模内边线，用砖砌筑外侧模。
2.2墙、基础梁吊模
2.2.1基础施工时，墙位置在基础顶上翻300留作施工缝，该部分墙、基础梁模板均需进行吊模处理。在支设模板时使用φ14对拉螺栓、山型卡、方木、钢管进行支设固定，人防外墙对拉螺栓加-3×50×50设止水片，非人防部位外墙可采用拆卸式止水螺杆，水平施工缝处加钢板止水带。对拉螺栓不加套管，模板拆除后螺栓留于墙内不再重复利用，只将外露部分割除（拆卸）。水池部位墙施工缝留在基础上平300处，加设钢板止水带。本工程钢板止水带均为统一规格。
2.2.2止水钢板的安设：
2.2.2.1根据现场墙筋绑扎情况，裁割出止水钢板的分段长度。
2.2.2.2止水钢板现场搭接双面满焊，不得烧损钢筋夹渣且焊缝密闭。
2.2.2.3在施工缝下50mm的外墙水平分布筋上再附加12短筋，止水钢板先点焊在附加水平筋上然后两边点焊固定，下加焊12短筋斜撑。
2.3变标高底板
基础变标高部分高差较大的有0.75m 、0.9m、0.55m，该处模板支设均为单侧吊模，固定难度较大。模板下方在底

交底内容：
板上用16焊好定位托架，间距500。模板的固定上部采用在高处底板筋上焊好螺杆拉结；中部及以下采用钢管斜撑撑在预埋固定杠上，浇筑砼时先将下部砼浇完，以保证预埋的地锚固定杠有一定的稳定性。
（1）承台间拉梁同底板一起浇筑混凝土，拉梁模板木胶板，外侧设钢管加固，拉梁设Ø12对拉螺杆，横向间距@600mm。设Ø12钢筋横向支撑，防止模板向内侧倾斜，外侧采用钢管和十字扣件、焊接在底板钢筋上的地锚以及对拉螺栓的拉接稳定模板。做法示意见下图：

（2）集水坑、电梯坑模板采用木胶板模板后背木方，在阴角处，采用50×80mm木方，加固好后放置钢筋托架上，四边连成无底无盖的箱体，在箱体内用φ48钢管连接成内撑支设牢固。如下图：

（3）桩承台、核心筒筏板吊模支设采用木胶板模板后背木方，横向设双钢管加固，对拉螺杆与承台底部钢筋（核心筒筏板中间附加钢筋）通过φ12钢筋焊接连接牢固。如下图：
（4）独立柱基础模板
柱基模板采用木胶板和80×50mm方木组成，柱基先沿柱四角设置方木作为主控加固带，模板下方采用12钢筋间距500固定限位。模板安装后四周用φ48钢管作为套箍，顶部及底部各一道，用扣件紧固。每边按不大于1000mm间距加设斜撑

。交底内容：
4 应注意的安全问题
4.1对进入现场施工的所有人员进行安全教育，特别对外包人员进行入场教育，建立安全管理小组，安全工作责任到人。
4.2凡进入施工现场的一切人员必须配戴安全帽。
4.3施工前作好安全交底，使操作人员熟悉各分项作业过程，安全员对各安全项目进行检查。
4.4配合吊装的信号工及吊装工按照规定配齐，持证上岗。
4.5机电设备采取有效的安全措施，具有可靠的接地装置，做到一机一闸一保险。
