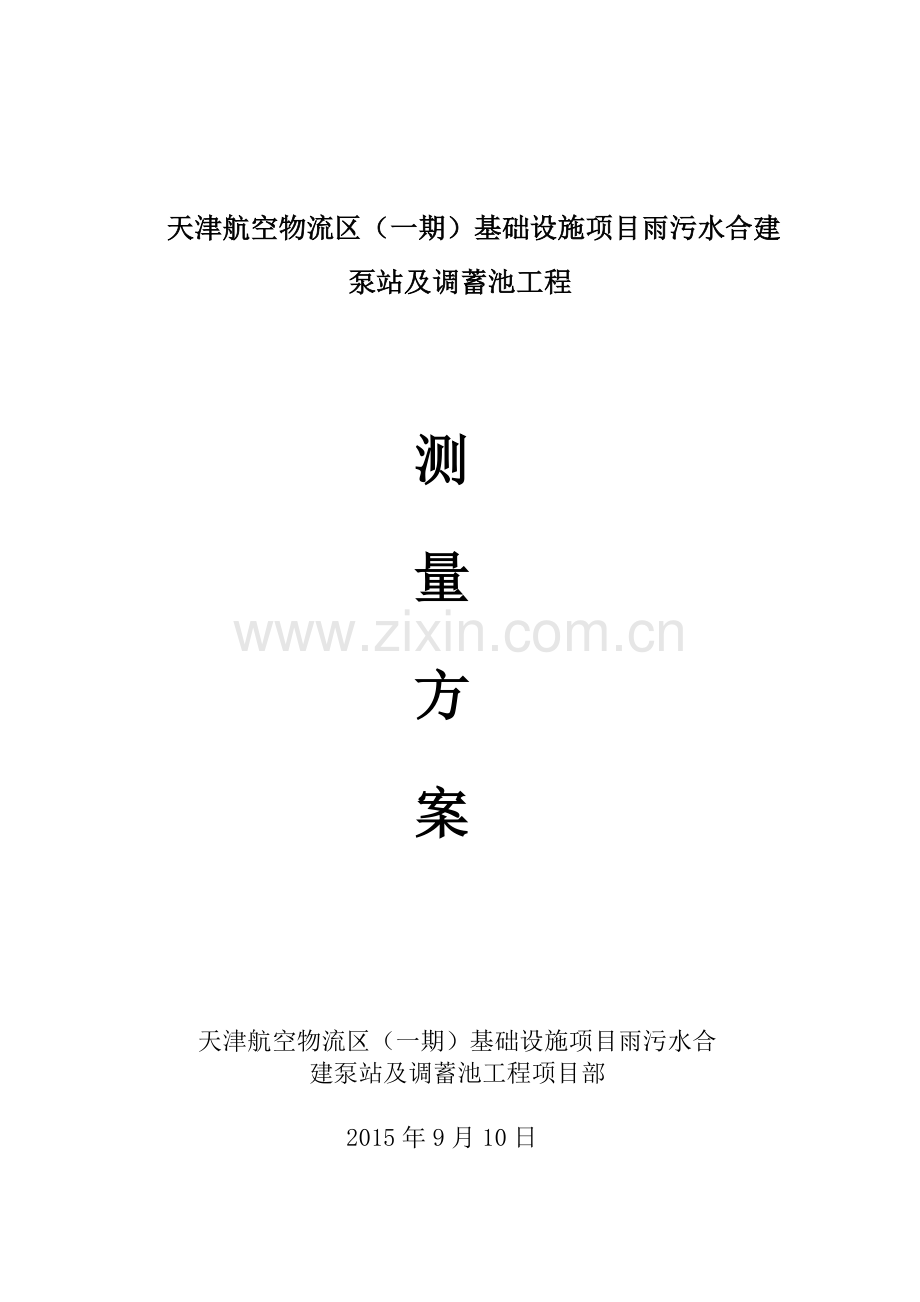

天津航空物流区（一期）基础设施项目雨污水合建泵站及调蓄池工程

测
量
方
案

天津航空物流区（一期）基础设施项目雨污水合
建泵站及调蓄池工程项目部

2015年9月10日
一、工程概况
（1）工程建设地点：天津滨海国际机场西侧
（2）建设单位： 天津天保置业有限责任公司
（3）设计单位： 天津市市政工程设计研究院
（4）监理单位： 泛华建设集团有限公司
（5）施工单位： 中庆建设有限责任公司
（6） 计划工期：
计划开工日期：2015年8月6日
计划竣工日期：2016年10月30日
总工期为450日历天
（7）工程简介：天津航空物流园（一期）雨污水合建泵站及调蓄池工程，位于航双路与广泽道交口，其中雨水泵站规模为15.9m3/s,污水泵站规模为0.3 m3/s。泵站收水范围西至航双路，东至机场边界，北至成林道，南至津滨快速路，收水面积343公顷。雨水经泵站提升后排入小王庄河，污水经泵站提升后接入津滨高速北侧张贵庄污水处理厂进水管最终排入张贵庄污水处理厂。
二、施工准备
监理工程师对移交的平面控制网点、高程控制点和成果资料，进行复核验算。
根据工程建筑物布设和现场地形情况，结合施工进度加密布设施工测量控制网点。控制点测设严格按有关技术标准和工程精度指标进行，其成果资料报监理工程师审批。
测量放样应遵守GB50026-2007工程测量规范。工程施测前对测绘院提供的控制成果进行复核，标准为：
水准点闭合差：±12（mm）（式中L为水准点间水平距离，单位为km）。
导线方位角闭合差：±10（mm）（式中N为测站数）。
导线测量相对闭合差：1/5000。
在复核中应将桩的实测成果记录与提交的成果数据对比合格后才可使用。
1、 主要仪器
全站仪：测角精度不低于2；测距精度不低于5mm+5ppm·D。  水准仪：不低于S3。
 辅助工具和材料
水准尺、钢尺、盒尺、大锤、水泥钉、小钉、木桩、白灰、混凝土标桩、标志牌、红漆。
全站仪、水准仪、钢尺等必须经有资质的计量检测部门检定合格。
2、导线控制网
（1）、加密布设的施工测量控制网，平面网采用一级导线网。
（2）、平面控制网的起始点，以设计院提供的经过复核的控制点。
（3)、平面控制网点应选在通视良好、交通方便、地基稳定的地方，且能直接用于施工放样。
（4）、加密布设的施工测量控制网，在观测实施前应制定详细的技术设计，严格按技术标准进行测量作业。
（5）、控制网的成果应进行验算和平差计算。
3、高程控制网。
（1）、根据设计院移交的控制点加密宜布设闭合导线。各级控制点设在便于长期保存和使用方便的地点，同时应考虑施工放样、地形测量和断面测量的使用。
（2）、高程点埋设预制标石、固定地物。各等级高程点统一编号。
（3）、水准测量在标尺成像清晰、稳定时进行读数，同一测站观测时，不应两次调焦，转运仪器的倾斜螺旋和测微螺旋时，其最后均应为旋进方向；每一测段的往测与返测。
（4）、高程测量采用规定的手簿记录，并统一编号，手簿中记载项目和原始观测数据；测量成果按《建筑工程施工测量规范》要求进行成果验算和平差计算；高程测量观测、记录及计算小数位的取位。
（5）、高程控制测量结束后，对下列资料进行整理归档：
1）原始观测记录；
2）控制点平面布置图及点位说明资料；
3）水准点的计算资料；
4）平差计算成果和精度评定资料。
（6）、点位保护措施
采用长直立钢筋刨坑打入土层，用周边支模板浇筑混凝土，重点点位高于周围地面标高，点位布置在通视较明显的位置并用警示标志标记明显，方便工人或他人看见而不被破坏。
三、土方开挖与回填测量
根据图纸与现场情况用全站仪直接由平面控制点放出开挖与回填线，划出范围，开挖过程测量员全程跟测高程，设计相同高程的地面5米测一个高程点，并撒上白灰做记号，供挖掘机参考控制深度，变坡处根据情况加密测设点，严格控制开挖深度。
四、结构物测量
通过设计院给的已知结构物坐标，通过全站仪放出结构物轮廓点坐标，支模板并通过水准仪确定结构物的每层施工高度。逐层浇筑并跟踪测量。
五、施工测量技术要求
管线工程工艺流程

   测量桩位交接         桩位复测           控制网测设

   管线开挖测量       管线基础测量        管线安装测量

   回填过程测量     竣工测量

六、施工测量技术要求
1、测量计算工作的要求：
依据正确——对原始数据要认真仔细地逐项审阅与校核；
方法科学——各项计算要在规定的表格中进行；
计算有序——各项计算前后有联系时，前者经校核无误后，后者方可开始；
步步校核——各项计算由不同的人用不同的方法独立进行，结果正确后方可进行下一步工作；
结果可靠——计算中所用的数据与观测精度相适应，在满足精度的前提下，合理地删除多余数字，以便提高计算速度，多余数字的删除遵循“四舍六入五凑偶”的原则。
2、测量记录工作的要求：
原始真实——不允许抄录；
数字正确——不允许有涂改现象；
内容完整——表头填齐，附有草图和点位标记图等；
字体工整。
3、工程自始至终保持等精度观测：
观测人员、记录人员、仪器、测量方法和测量路线等基本保持不变。
4、测量放线和验线工作必须独立进行。
测量放线和验线工作必须满足工程精度要求，严格依据测量规范进行。工作积极主动，团结协作，为工程的顺利进行提供保障。
5、测量技术资料的收集与整理：
测量人员在执行安全质量等有关规定的前提下，用好管好设计图纸和相关资料，同时还要及时收集与整理以下资料：
（1）交接桩记录单；
（2）红线桩坐标和水准点通知单；
（3）工程定位图；
（4）设计变更文件和图纸；
（5）平面控制网与水准点成果表和验收单；
（6）工程重点部位、主要轴线和高程验收单；
（7）测量原始记录；
（8）竣工验收资料和竣工图。
七、施工测量组织保障措施
设置测量组，由3人组成。其中：队长1人，中初级技工2人。
测量组下设测量放样与检查控制小组。测量放样组负责点线布置、测量放样，检查控制组负责检查控制。假如测量放样组某点测量有误，检查控制组能及时发现问题。此种施工测量组织形式能充分保障测量工作准确无误。
1、根据工程施工进度和验收要求，按技术标准进行竣工测量，及时整编竣工测量成果和资料。
2、工程开挖至设计高程时，应及时实测设高程地形图或纵、横断面图，比例尺一般为1：500。
3、提交的各项成果图纸资料，项目要齐全，数据要正确，图表要清晰，要符合质量要求。
八、施工测量质量保证措施
(1)按照“内业预测指导→外业现场实测、记录→操作者自我复核、记录→专业测量工程师复核、记录→向施工员和质检员下发放样通知单”的程序控制。
(2)放样前，对已有数据、资料和施工图纸中的几何尺寸必须校核，严禁凭口头通知或无签字的草图放样。
(3)发现控制点有位移迹象时，应进行检测，其精度不低于测放时的精度。
(4)水平角观测误差超限时，应在原来度盘位置上进行重测，并应符合下列规定：
①2倍照准差变动范围或各测回较观测误差超限时，应重测超限方向，并联测零方向。
②下半测回归零差或零方向的2倍照准差变动范围超限时，应重测该测回。
③若一测回中重测方向数超过总方向数的1/3时，应重测该测回。当重测的回测总数超过总测回数的1/3时，应重测该站。
(5)水准测量时，两次观测高差超误差规定值时应重测。
(6)测量注意事项：
①对发包人或监理人提供的基准点首先进行复核校验，发现问题及时纠正，控制网点要做醒目标志，并采取保护措施。
②测量作业完成后进行平差计算及内业资料整理，并将成果报监理工程师验收，审批合格后方可作为各项工程定点放样的依据。
③测量资料的计算必须由2人用不同的方法计算，其结果一致后方可进行实地测量放样。
④对所有观测记录手簿，必须保持完整，不得任意撕页，记录中间也不得无故留下空页。
⑤施工测量成果资料（包括观测记簿、放样单、放样记载手簿），图表（包括地形图、竣工断面图、控制网计算资料）应予统一编号，妥善保管，分类建档。
⑥现场作业时，必须遵守有关安全、技术操作规程，注意人身和仪器的安全，禁止冒险作业。
九、测量仪器配置
测量器具配置表
名称
规格型号
数量
精度
备注
全站仪
BTS-812CLA
1
测角精度2″
测距精度2mm+2ppm

水准仪
DS3
3
3mm

水准尺
5m
3
±1mm

钢卷尺
50m
2
±1mm

其他测量附属设备
若干
