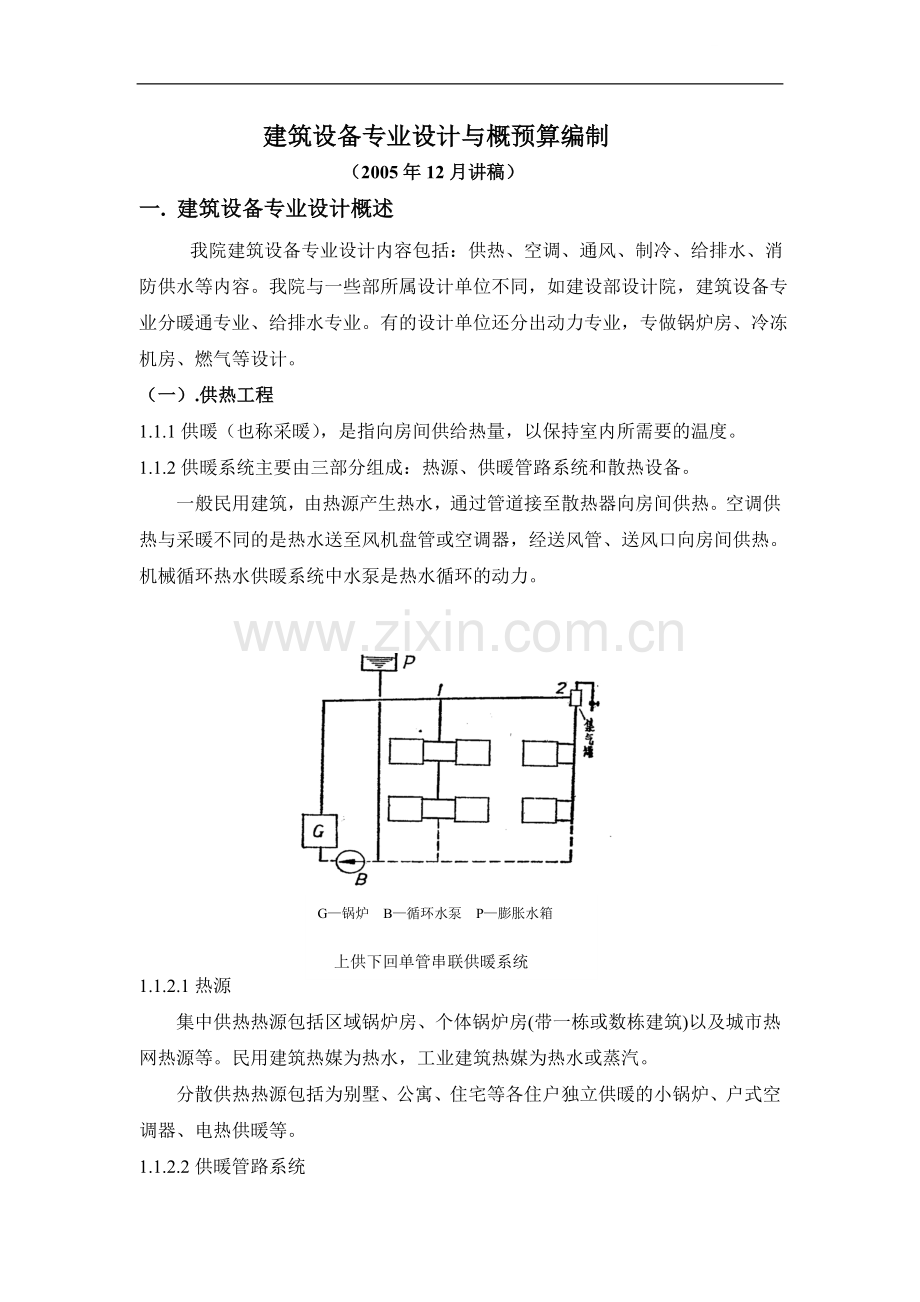

建筑设备专业设计与概预算编制 （2005年12月讲稿）一. 建筑设备专业设计概述我院建筑设备专业设计内容包括：供热、空调、通风、制冷、给排水、消防供水等内容。我院与一些部所属设计单位不同，如建设部设计院，建筑设备专业分暖通专业、给排水专业。有的设计单位还分出动力专业，专做锅炉房、冷冻机房、燃气等设计。（一）.供热工程1.1.1供暖（也称采暖），是指向房间供给热量，以保持室内所需要的温度。1.1.2供暖系统主要由三部分组成：热源、供暖管路系统和散热设备。一般民用建筑，由热源产生热水，通过管道接至散热器向房间供热。空调供热与采暖不同的是热水送至风机盘管或空调器，经送风管、送风口向房间供热。机械循环热水供暖系统中水泵是热水循环的动力。 G锅炉 B循环水泵 P膨胀水箱 上供下回单管串联供暖系统1.1.2.1热源集中供热热源包括区域锅炉房、个体锅炉房(带一栋或数栋建筑)以及城市热网热源等。民用建筑热媒为热水，工业建筑热媒为热水或蒸汽。分散供热热源包括为别墅、公寓、住宅等各住户独立供暖的小锅炉、户式空调器、电热供暖等。1.1.2.2供暖管路系统供暖管路系统是由水泵、管道、阀门及其他附件组成的热媒输配系统。1.1.2.3散热设备包括暖气片、散热管(地板采暖)等。1.1.3住宅建筑热水供暖系统与其他建筑的不同点：(1) 供暖系统要考虑分户计量；(2) 主要房间温度能够调节；(3)供热管道可在户外关闭, 各户分支管道在户内顶板下敷设或地面垫层内敷设（垫层厚度5cm）。(4)建筑物内供暖系统供回水干管、共用立管，宜采用热镀锌钢管螺纹连接。(5)散热器不应设暖气罩，当必须设置时，温控阀应采用远传式温度传感器，且应设置在能正确反映房间温度的位置上。(6)选用铸铁散热器时，应选用内腔无砂型。另外，住宅楼内的公共用房和公用空间，要设置单独的供暖环路，宜设置热计量装置。1.1.4其他供暖方式：1.1.4.1低温热水地板辐射供暖(1)供热方式以热辐射为主，热舒适性好。对于住宅建筑，室内不设散热器，增加了使用面积，便于布置家具；(2)管道在地面垫层内暗装，增加了施工难度，维修困难，并限制了地面做法；(3)每层地面做法增厚（增加1012cm），增加建筑层高、荷载和造价；(4)加热盘管埋设在结构层上，塑料盘管内水温不高于60，一般铺设3cm（不宜小于2cm）厚聚苯乙烯泡沫塑料板作绝热层，以免向下散热。辐射采暖地板应由地面层、管道及填充层、绝热层、防水层（防潮层）等组成。 地板供暖结构剖面各层敷设应符合下列要求：1土壤上部、与不采暖房间相邻楼板上部和住宅楼板上部的地板加热管之下，以及辐射采暖地板沿外墙的周边，应铺设绝热层。绝热层采用聚苯乙烯泡沫塑料板时，厚度不宜小于下列要求：1）楼板上部 30mm（受住宅层高限制时不应小于20mm）；2）土壤上部 40mm；3）沿外墙周边 20mm。注：当采用其他绝热材料时，宜按等效热阻确定其厚度。2加热管应采用细石混凝土填充覆盖，加热管以上的填充层厚度不宜小于30mm，不应小于20mm。3辐射采暖管铺设在土壤上时，绝热层以下应做防潮层；辐射采暖管铺设在潮湿房间（如卫生间、厨房和游泳池等）内的楼板上时，填充层以上应做防水层。(5)低温热水地板辐射供暖这种方式也常用在高大空间的大厅及游泳池等建筑部位，国外也有用于室外路面、运动场化雪。1.1.4.2电热采暖电热采暖的发热元件有电散热器、发热电缆及电热膜等。低温发热电缆一般采用地板式，低温电热膜辐射采暖一般采用天棚式。所有电发热元件及其表面工作温度，应符合国家现行有关产品标准规定的安全要求；其控制、安装应符合国家现行相关电气设计规范要求。1.1.4.3燃气红外线采暖有燃气供应时，高大空间建筑物，经技术经济比较合理时，可以采用燃气红外线辐射采暖系统进行全面或局部采暖。采用燃气红外线辐射采暖时，必须符合国家现行有关安全和防火规范的要求，并采取相应的防火、防爆及通风换气等安全措施，燃气供应系统应设置应急切断装置。（二）.供热空调对建筑热工、保温隔热的要求1.2.1热工要求建筑热工设计合理与否，直接关系到供暖空调系统运行时能量消耗的大小。不合理的热工设计还会使配置的冷热源设备、风管、水管较大，占用更多的建筑空间，并增加了建造投资。1.2.1.1空调房间、北方地区冬季采暖的房间外窗应采用双层窗，外窗面积应尽可能小，窗缝密封要严密； 1.2.1.2 空调房间有条件时东、西朝向外窗结合建筑立面的处理采用外遮阳；1.2.1.3外墙一般采用复合墙体，传热系数根据不同地区、不同用途及经济技术合理性选取。从节能考虑，外围护结构的传热系数越小越好。1.2.2保温与隔热1.2.2.1夏季空调房间从室外的得热量中，很大部分是太阳辐射热，太阳辐射热被围护结构所吸收并蓄热，使围护结构升温，而后传给室内空气。传热过程中，由于围护结构的蓄热使热量的峰值有所衰减，时间有所延迟。衰减和延迟作用是由于材料对热流的阻尼作用(常称热阻)和蓄热作用所致。1.2.2.2轻型材料的热阻虽大，但蓄热能力小，即所谓保温好、隔热不好，热稳定性差，热得快凉得快，且削弱高峰热流的作用小；重型材料相反。因此，采用重型围护结构轻型保温材料的做法，保温和隔热性能才比较理想。 不同重量的围护结构蓄热能力与房间实际得热之间的关系1.2.2.3内保温的做法不易将梁、柱等部位包住，形成冷（热）桥；室内湿气聚集在保温层和建筑围护结构之间不易散发，对保温材料的传热系数有影响；因此，外保温优于内保温。1.2.3 新颁布的公共建筑节能设计标准DBJ01-621-2005对公共建筑的建筑设计及建筑热工设计做了规定。1.2.3.1按照建筑物围护结构能耗占全年建筑总能耗的比例特征，划分为以下两类建筑：1 单幢建筑面积大于20000m2、且全面设置空气调节系统的建筑，为甲类建筑。2 其它为乙类建筑。1.2.3.2公共建筑的外窗，应符合下列规定： 1 西、北朝向的窗（包括透明幕墙）墙面积比，不应大于0.70，且建筑物总窗墙比不应大于0.70；2 乙类建筑如不符合本条第一款的规定，应按照标准5.0.3条规定，使用权衡判断法，判定围护结构的总体热工性能是否符合本标准规定的节能要求；注：“建筑物总窗墙比”系指各朝向外窗总面积之和，与各朝向墙面（包括窗）总面积之和的比值。1.2.3.3对甲、乙类建筑围护结构的传热系数和其它热工指标做了规定：表3.2.1-2 甲类建筑其它围护结构传热系数和外窗遮阳系数限值围护结构部位传热系数K W/(m2K)外墙(包括非透明幕墙) 0.80底面接触室外空气的架空或外挑楼板 0.50非采暖空调房间与采暖空调房间的隔墙或楼板 1.50外窗（包括透明幕墙）传热系数KW/(m2K)遮阳系数 SC(东、南、西向)单一朝向外窗(包括透明幕墙)窗墙面积比0.20 3.50不限制0.20窗墙面积比0.30 3.00不限制0.30窗墙面积比0.40 2.70 0.600.40窗墙面积比0.50 2.30 0.550.50窗墙面积比0.70 2.00 0.50.70窗墙面积比0.85 1.80 0.450.85窗墙面积比1.00 1.60 0.45表3.2.2-1 乙类建筑外窗及屋顶透明部分传热系数和遮阳系数限值外窗（包括透明幕墙）体型系数 0.30体型系数 0.30 传热系数KW/(m2K)遮阳系数 SC(东、南、西向)传热系数KW/(m2K)遮阳系数 SC(东、南、西向)单一朝向外窗(包括透明幕墙)窗墙面积比0.20 3.50不限制 2.80不限制0.20窗墙面积比0.30 3.00不限制 2.50不限制0.30窗墙面积比0.40 2.70 0.70 2.30 0.700.40窗墙面积比0.50 2.30 0.60 2.00 0.600.50窗墙面积比0.70 2.00 0.50 1.80 0.50屋顶透明部分 2.70 0.50 2.70 0.50（三）.空气调节所谓空气调节，指的是使室内的温度、湿度，气流，细菌，尘埃，臭气和有毒气体等因素对室内的人和物品保持最良好条件的措施。要达到较高的室内空气品质，工程建造时的初投资和使用以后的经常运行费用是很高的。 1.3.1空气调节根据其调节的对象可分为两类：舒适性空调和工业性空调。 1.3.1.1 舒适性空调是以室内人员为对象，创造舒适环境为目的。如宾馆饭店，办公大楼，商场，住宅等所采用的空调就属于这一类。 1.3.1.2工业性空调是以室内生产工艺或存放的物品，或以运行着的机器设备保持最适当的室内条件为主要目的，而维持室内人员的舒适感为次要目的。如工厂，仓库，电话机房，电子计算机房等所采用的空调就属于这一类。1.3.1.3大多数空调房间，主要是控制室内空气的温度和相对湿度。需要严格控制温度和相对湿度恒定在一定范围内的空调，称为恒温恒湿空调，如计量室、精密加工车间等；有些工艺过程，不仅需要一定的温、湿度，而且对空气中的含尘量和尘粒大小有严格的要求，称为净化空调，如电子工业的光刻车间、医药工业的实验室、医院的手术室等。1.3.2空调方式可大致分为集中式和局部式，也称中央空调系统和分散式系统。1.3.2.1集中式：空调系统主要由这样几部分组成：冷热源、水管路系统和末端空气处理设备、风管及风口。由冷热源设备提供冷热水，并由水泵把冷热水输送到各个空气处理设备中与空气进行热交换，再由风管及风口把处理后的空气送进空调房间。集中式空调系统又有以下几种方式：全空气系统（分定风量系统和变风量系统），空气-水系统（较常用的是风机盘管加新风系统）以及全水系统（仅设风机盘管的系统）。1.3.2.2集中式空调系统的组成 一般的集中式空调系统主要有以下几部分组成：风口，空气处理设备、输送系统、冷热源。1）空气处理设主要有过滤器、表冷器、加热器、风机等组成，用于将空气处理到满足空调房间所需的状态，如风机盘管、新风机组、空调机组等。2）输送系统主要有风管、风机、水管、水泵等组成，用于将冷、热量从冷冻站、空调机房等输送到空调房间。3）冷热源主要有锅炉、冷冻机等产热、产冷设备组成，将煤、电、天燃气等能源转化为建筑物所需的冷、热量。图所示为一个全空气空调系统示意图。空调系统示意图1.3.2.4局部式：将空调机组分散安装在空调房间内。空调机组是由压缩机、盘管、风机和自动控制装置组成，组装在一个或二个箱体内的定型产品，如窗式空调器、分体空调器、柜机等。1.3.3空调系统冷热源1.3.3.1对集中式空调系统，冷源一般是由建筑物集中冷冻站或称冷冻机房供冷。冷源装置由制冷机，冷冻水泵，冷却水泵，冷却塔及管道配件等组成。空调冷冻水系统示意图空调冷却水系统示意图1.3.3.2在有城市热网或区域锅炉房集中供热的地区，应优先考虑集中热源。在热力站或锅炉房内，蒸汽或高温热水（一般称一次水）经热交换器交换出空调用热水（一般称二次水），送到各空调器及风机盘管等末端装置。1.3.3.3直燃式冷热水机组是一种把锅炉的功能与溴化锂吸收式制冷机的功能组合在一起的机组，夏季由燃气或燃油的燃烧产生的热来制冷，所以制冷的动力是天然气或油。按其使用功能可分为三种形式：单冷型仅夏季供空调冷冻水；冷、暖型夏季供空调冷水而冬季供空调热水；多功能型除夏季供冷水冬季供热水外，全年可提供生活热水。1.3.3.4蓄冷1蓄冷空调是利用蓄冷设备，在用电低谷时段（电费较低的时段）将空调系统的冷量储存起来，在用电高峰时段（电费较高的时段）将空调系统的冷量释放出来的热力过程。因此蓄冷空调的意义从宏观上来讲，能平衡电网的负荷，充分发挥电站的发电效率；从空调用户的角度来讲，能充分利用不同用电时段的电费差价，节省大量的运行电费。2蓄冷分水蓄冷和冰蓄冷。水蓄冷是利用水的温度的变化，将空调系统的冷量储存起来；冰蓄冷是将空调系统的冷量用冰的形式储存起来。3简单的水蓄冷制冷系统组成如下：冷水机组; 蓄冷水池; 蓄冷水泵; 板式换热器; 放冷水泵。蓄冷水池可与消防水池共用。4简单的冰蓄冷制冷系统的组成如下：双工况制冷机组; 蓄冰装置; 乙二醇溶液泵（包括蓄冷与放冷泵）; 板式换热器。1.3.3.5地源热泵技术1 以土壤、地下水、地表水和空气作为冷、热源的地源热泵系统，由于利用的是可再生的能源，被称为是节能环保的先进技术。2 地源热泵是以土壤或水为热源、水为载体在封闭环路中循环进行热交换的热泵。通常有地下埋管、井水抽灌和地表水盘管等形式。3 就近有长期稳定充足的地表水、地下水源等天然水资源，或中小型建筑有合适的土地和地表水可以利用时，可采用地源热泵空调系统供冷、供热。但应取得当地有关部门对水资源开发的批准。大量开采地下水用于地源热泵系统，如果不采用可靠的回灌手段，造成地下水层减少，引起地层下沉，后果极为严重。4当就近有长期稳定充足的地热水时，可采用地热水作为采暖和生活热水的热源。（四）.通风及消防防排烟1.4.1厨房、浴室、变配电室等房间有大量余热、余湿产生，汽车库、卫生间等房间有有害气体产生。为了排除室内的余热、余湿或有害物质，需要对房间进行通风。1.4.2一般的通风系统由风机、风道、风口及系统配件组成。1.4.3民用建筑（包括高层和非高层建筑）的下列部位应设防烟设施：1 防烟楼梯间及其前室；2 消防电梯间前室或合用前室；3 高层建筑的避难层。1.4.4民用建筑中符合下表中限定条件的部位应设排烟设施。 民用建筑设置排烟设施的部位和限定条件部位限定条件地上房间非高层民用建筑公共建筑，面积超过300m2经常有人停留或可燃物较多高层民用建筑面积超过100m2地下房间总面积超过200m2或1个房间面积大于50m2疏散内走道非高层民用建筑地下长度超过20m地上公共建筑其他建筑长度超过40m高层民用建筑长度超过20m中庭高层民用建筑的避难层注：排烟房间包括汽车库建筑中的防烟可采用机械加压送风防烟设施或自然排烟设施，排烟可采用机械排烟设施或自然排烟设施。1.4.5机械加压送风系统及机械排烟系统的构成与通风系统相似，也是由风机、风道、风口及系统配件组成，但各系统的风口形式不同。(五).消声与减震1.5.1冷水机组、水泵、风机等设备在运行时产生噪声和振动，并通过管道及其他结构物传入房间。因此，应采取适当的消声与减震措施。1.5.2消声措施包括两个方面：一是设法减少噪声的产生；二是设置消声器、吸声材料。如，根据环境对噪声的要求，在与空调通风设备连接的风管上设消声器，空调通风设备机房的隔墙贴吸声材料。1.5.3冷冻机房、空调机房等机房应考虑隔声，一般隔声措施与吸声措施统一考虑。隔声材料的特性与吸声材料相反，密度越大隔声效果越好。1.5.4为减少设备运行时的振动，通常采用将设备固定在型钢支架或钢筋混凝土板基础上，下设减振器的方法。管道与楼板之间设弹性吊架。如图为风机减振器安装图。 （六）.给排水系统1.6.1室内给水系统1.6.1.1室内给水系统按用途基本上可分为三类：生活给水：供民用建筑和工业建筑内的饮用、盥洗、烹调、淋浴等生活用水；消防给水：供建筑物内消防系统的消防设备用水；生产给水：供工业建筑内的各种生产设备用水。1.6.1.2一般情况下室内给水系统由下列各部分组成： （1）引入管：室外给水管网与室内管网的连接管段。（2）加压和储水设备：水箱、水泵等装置。（3）管道系统：室内给水水平或垂直管道。（4）给水末端装置：管道上的各种阀门、配水龙头等。（5）室内消防设备：按建筑防火规范所设的室内消火栓、自动喷洒等消防装置。1.6.1.3高位水箱给水方式室外给水管网不能满足室内管网最不利处用水点所需水压、水量的要求时，一般采用这种方式。该方式优点是能储存一定的水量、用水点处水压稳定、水泵能耗较少；缺点是高位水箱位于屋顶，对建筑立面、结构荷载有一定影响，同时，存在水质的二次污染问题。1.6.1.4变频泵给水方式随着技术的发展，目前较多采用变频泵给水方式。仅在地下层机房设储水池，变频泵通过管网供水，无屋顶生活用水箱。室内给水系统的组成1.6.2室内热水供应系统1.6.2.1室内热水供应系统主要供给生产、生活用户洗涤及盥洗用热水。比较完整的热水供应系统，通常由下列几部分组成：（1） 加热设备：锅炉、各种热交换器、太阳能热水器等；（2） 热水输配管网与循环管网；（3） 附属设备及附件：热水储存水箱、循环水泵、阀门及仪表等；（4） 末端配水龙头。1.6.2.2室内热水供应系统按照其供应范围大小，可分为以下两种：局部热水供应系统局部热水供应系统指只供给单个或几个配水点的热水，其加热设备一般设置在卫生用具的附近或单个房间内。常用的加热设备有：煤气热水器、电热水器、太阳能热水器等。集中热水供应系统集中热水供应系统是指供给用量大的一栋或几栋建筑物所需的热水。这种系统中的热水是由设置于建筑物内部或附近的锅炉房中的锅炉、热交换器加热的，并用管道输送到建筑物内供用户使用。例如：旅馆、高档办公大楼、公寓等。1.6.3室内排水系统1.6.3.1室内排水系统的任务是排除居住建筑、公共建筑和生产建筑内的污水。按所排除的污水性质，室内排水系统可分为：（1） 生活污水：排除人们日常生活中所产生的洗涤污水和粪便污水等。（2） 生活废水（中水）：将生活污水中洗涤污水单独排放。（3） 生产污水：排除生产过程中所产生的污（废水）。（4） 雨水：排除屋面雨水和融化的雪水。1.6.3.2室内排水系统的组成室内排水系统一般由卫生器具、排水横支管、立管、排出管、通气管、清通设备及某些特殊设备等组成。1.6.3.3卫生器具是室内排水系统的起点，接纳各种污水后排入管网系统。污水从器具排出口经过存水弯和器具排水管流入横支管、经立管、排出管至室外。室内排水系统的组成1.6.3.4排出管室内排水的排出管可埋设在底层地下或悬吊在地下室的顶板下面。排出管穿越结构基础、地下室外墙时，应采取防止建筑物下沉压破管道的保护措施。1.6.3.5通气管通气管的作用如下：（1）使污水在室内排水管道中产生的臭气及有毒气体能排到大气中去；（2）使管系内在污水排放时的压力变化尽量稳定并接近大气压力，因而可保护卫生器具存水弯内的存水不致因压力波动而被抽吸或喷溅。通气管一般采用将排水立管上部延伸出屋顶的通气方式，其伸出高度必须大于最大积雪厚度。当屋面有人经常逗留活动时，通气管的伸出高度应大于2.0M。1.6.4中水系统1.6.4.1中水水源可取自生活排水和其他可以利用的水源，宜按以下顺序选取：洗浴排水、空调冷却水系统排污水、空调冷凝水、游泳池排污水、洗衣排水、厨房排水、冲厕排水；1.6.4.2建筑中水的主要用途和水质应符合以下要求：（1）中水用作冲厕、道路清扫、消防、绿化、车辆冲洗、建筑施工等杂用水，其水质应符合国家标准城市污水再生利用 城市杂用水水质的规定。（2）中水用于景观环境用水，应符合国家标准城市污水再生利用 景观环境用水水质的规定。（3）中水用于建筑空调冷却水补水或空调采暖系统补水时，其水质应符合有关规范、标准的相关规定。（4）当中水用于多种用途时，其水质应按最高水质标准确定1.6.4.3中水系统分中水给水系统、中水排水系统。中水给水系统与一般给水系统的设计原理相同，主要区别在于水源及水质不同。中水排水系统与一般排水系统的设计原理相同，中水处理设备一般由专业生产厂家设计施工。（七）室内消防给水系统根据建筑物的性质、建筑高度设计室内消防给水系统。常用的消防给水系统有两类：消火栓灭火系统、自动喷洒灭火系统。对高大空间建筑，如机场、展览馆建筑，可增设水炮灭火系统。1.7.1 室内消火栓灭火系统1.7.1.1室内消火栓灭火系统一般由水枪、水龙带、消火栓、管网、消防水泵及水源等组成。1.7.1.2消火栓的布置应在建筑物的明显易见处，如消防楼梯间前室、电梯厅、走廊等处；同时，一般民用建筑物要求两股水柱同时到达室内任何地点。 室内消火栓灭火系统1.7.1.3室内消火栓给水管网高层建筑的室内消火栓给水系统一般采用分区给水系统。分区消火栓给水系统高层建筑的室内消火栓给水管网必须与生活给水管网分开独立设置；而非高层建筑的室内消火栓给水管网可与生活给水管网共用一个管网系统，但必须设防止生活给水被二次污染的设施。为保证室内消火栓给水管网的安全供水，其管网应布置成环状，且进水管不应小于两条。1.7.2自动喷洒灭火系统自动喷洒灭火系统是一种扑救初期火灾的消防系统。1.7.2.1应根据环境温度、保护目的、燃烧特性、空间大小等综合因素按下表选择自动喷水灭火系统的类型。 自动喷水灭火系统的种类及适用场所 系统分类作用适用场所闭式湿式一般系统控火灭火或暴露防护环境温度不低于举1.1 4且不高于70一般场所快速响应早期抑制喷头系统货品堆积高度4.5m的仓库危险级、级场所等干式环境温度低于4，或高于70的场所预作用一般系统1替代干式系统、水渍污染不会造成重大损失的一般场所2系统处于准工作状态时，严禁管道漏水或系统误喷的场所重复启闭系统同上且灭火后需及时停止喷水，防止进一步水渍损失的场所闭式或开式自动喷水泡沫联用存在较多易燃液体的轻、中危险级场所（如大型汽车库等）开式雨淋1) 火灾蔓延速度快、闭式喷头不能及时喷水灭火2) 严重危险级级3) 其他净空超高且需迅速扑灭火灾的场所水喷雾固体、液体、气体、电气火灾场所水幕防火分隔隔绝防护防火分区的开口部位防护冷却达不到耐火极限的防火卷帘或防火幕1.7.2.2常用的闭式自动喷洒灭火系统闭式自动喷洒灭火系统一般由闭式喷头、管网、信号阀、报警阀、消防水泵及水源等组成。(1)湿式喷水灭火系统系统管网中经常充满有压力的水。发生火灾时，闭式喷头的敏感元件受烟气温度的影响膨胀、爆破、脱落，然后打开立即喷水灭火。常用于环境温度不低于4的场所，民用建筑一般场所均采用此系统。(2)干式喷水灭火系统系统管网中平时充满有压力的空气，只在报警阀前的管道中充满有压力的水。发生火灾时，系统先排气充水，再喷水灭火, 常用于环境温度低于4或高于70的场所。(3)预作用式喷水灭火系统系统管网中平时充满有压力的空气。发生火灾时，由火灾探测器接到信号后，自动启动预作用阀向管网充水；当起火房间温度达到一定程度时，闭式喷头打开并立即喷水灭火。一般用在严禁管道漏水或系统误喷的场所，也可替代干式系统，用在干式系统适用的场所。地下汽车库常采用此系统。1.7.3消防水池、消防水箱、消防水泵1.7.3.1消防水池当市政给水管道不能满足消防用水量时，或市政给水管道为枝状或进水管只有一条时应设消防水池。消防水池的有效容积应满足火灾延续时间内室内、室外消防用水总量的要求。1.7.3.2消防水箱消防水箱设置在屋顶层并应与生活水箱分开设置。消防水箱的有效容积：一类公共建筑不应小于18m3；二类公共建筑及一类居住建筑不应小于12m3；二类居住建筑不应小于6m3。1.7.3.3消防水泵 除室内消火栓系统用水量不大于10L/s的民用建筑外，消防给水系统的消防供水加压泵均应设置备用泵，其工作能力不应小于其中最大的一台工作水泵。消防水泵房的设置要求：(1)消防泵房应独立设置，且耐火等级不低于二级；附设在建筑中的消防水泵房，应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开，并应设甲级防火门。(2)当消防水泵房设在首层时，其出口宜直通室外；当设在地下室或其他楼层上时，其出口应直通安全出口。以上讲了这么多系统，各种系统的使用功能不同，涉及的专业技术也不同。但各种系统有共性之处：都是由设备、管路系统、末端装置组成。设备锅炉、冷冻机、冷却塔、热交换器、水泵、空气处理设备、风机及水箱等。管路系统风管、水管、蒸汽管、乙二醇溶液管及各种管路系统的阀门、附件等。末端装置散热器、风口、消火栓、喷洒头及卫生器具等。设备专业暖通、给排水、消防供水各系统涉及的设备、材料非常多，把握住这三大内容是很有必要的。
