供电综合自动化控制方案设计专项方案.doc

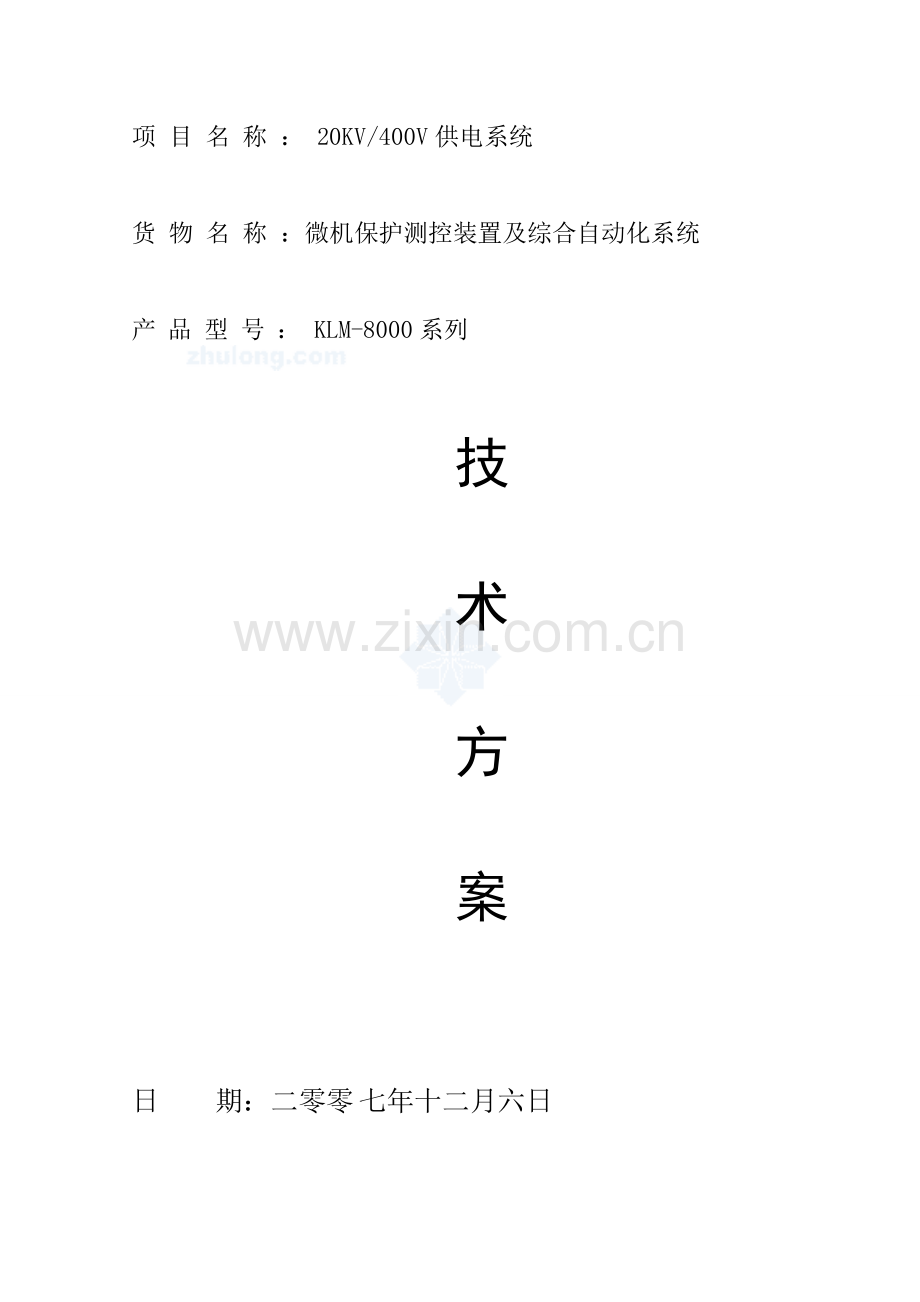

项 目 名 称 ： 20KV/400V供电系统

货 物 名 称 ：微机保护测控装置及综合自动化系统

产品型号： KLM-8000系列

技

术

方

案

日　　期：二零零 七年十二月六日

一、系统概况
本技术要求仅限于****20KV/400V供电系统综合自动化系统技术协议书，它包含保护装置，后台系统。柜内设备功效设计、结构、性能、安装、试验、服务、技术支持等方面技术要求。
全部控制、保护、测量、告警等信号均在各单元内处理成数据信号经总线传输至主控室计算机内,各单元相互独立,互不影响,功效上不依靠于监控系统。整个综合自动化系统配置设计满足国家标准要求。该电站本期建设规模为：供电系统分为三块，分别为码头后方中心变电所、码头变电所、冷藏箱变电所（其中包含一个油码头箱变）。微机保护装置涵盖高压系统保护和低压系统保护。 其中高压系统保护共45套，型号为KLM-8000系列微机保护装置。后台监控系统设置于码头后方中心变电所，其它两个变电所因为距离中心变电所较远，为确保通讯数据完整性，考虑经过光纤通讯将现场电气信号送至中心变电所，经过光纤收发器将现场信号和中心变电所共同送入通讯管理机最终送入上位机，组建为一套后台监控系统。保护装置采取就地安装一个方法。
二、保护及测控部分
1．技术概况
本系统采取系列数字式保护测控装置适适用于高低压电网及厂用电系统，含有完善保护、测量、控制和监视功效，为高低压及厂用电系统保护和测控提供了完整处理方案，可有力地保障高低压电网及厂用电系统安全稳定运行。
全部装置均建立在一个通用软硬件平台基础上，多种功效均按功效化设计，并同时配置有强大诊疗功效。用户可依据现场实际需求，来定制多种保护、控制逻辑。装置含有高度稳定性、灵活性、易维护性和对不一样现场情况适应性。
1.1关键特点
1.1.1主CPU采取高性能嵌入式32位DSP数字信号处理器和高精度12位和16位A/D，含有强大数据处理能力。
1.1.2整个装置采取双CPU工作，确保保护功效可靠性，测控功效正确性。
1.1.3灵活保护控制功效，实现保护及控制方案满足系统需求。
1.1.4强大通讯处理能力，提供基于以CAN和RS-485现场总线通信接口，内部集成
丰富规约库，为用户提供完善组网方案。
1.1.5全方面设备运行信息和故障信息统计，为运行优化和事故分析提供充足数据信息。
1.1.6和保护CPU系统完全独立高精度测量系统，可满足运行监视和远程监控要求。
1.1.7保护提供独立防跳操作回路，均按交直流设计，为用户控制电源选择提供方便。
1.1.8完善软硬件自检功效和免调整电路设计，安装调试更简单。
1.1.9友好人机接口，提供丰富指示灯信号及文字化液晶面板，运行信息一目了然，减轻运行维护负担。
1.1.10基于PC机辅助分析软件，轻松完成保护控制逻辑定制、事故分析、虚拟测试等功效。
1.1.11高标准电磁兼容性能，密闭机箱设计，满足装置下放安装苛刻要求。
1.2关键功效
1.2.1控制功效
1.2.1.1 断路器控制
1.2.1.2保护元件投退控制
1.3测量功效
1.3.1 实时运行数据
1.4监视汇报功效
1.4.1 控制回路监视
1.4.2 PT回路监视
1.4.3故障统计
1.4.4事件次序统计
1.5通讯功效
1.5.1一个RS-485现场总线接口
1.5.2一个CAN接口
1.5.3IEC60870-5-103、CSC-、MODBUS、DNP3.0等通讯规约
1.6诊疗功效
1.6.1上电自诊疗

1.6.2运行自监视
2．产品使用条件
2.1 气象条件
年平均气温 15℃
最高气温 40℃
最低气温 -10℃
极端最高气温 55℃
极端最低气温 -20.0℃
多年平均相对湿度 82%
2.2 其它
地震烈度：Ⅵ度
年雷电日：40～50日
2.4 输入电流电压
CT二次电流 5A
PT二次电压 100V
3.产品适用标准
除本文件特殊要求外，本企业所提供设备均应按IEC,ISO国际标准和本文件要求以下标准和规程进行设计、制造、检验和安装，所用标准版本均以12月以前公布最新版本为准
CHS——中国家标准准
EIA——电气工业协会
IEC——国际电工委员会
IEEE——电气和电子工程师学会
ISO——国际标准化组织
NEC——全国电气规程
NEMA——国家电气制造商业学会
IPCEA----绝缘电力电缆工程师协会

GB14285----中国国家标准
DL/T5《微机继电保护装置运行管理规程87-1996》
GB 14285-93《继电保护和安全自动装置技术规程》
GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
DL478-92 《静态继电保护及安全自动装置通用技术条件》
GB 6162 《静态继电器及保护装置电气干扰试验》
DL/T670-1999 《微机母线保护装置通用技术条件》
GB7450 《电子设备雷击保护导则》
GB7261-87 《电力系统二次回路控制、保护屏及柜基础尺寸系列》
GB7268-87 《电力系统二次回路保护装置用插件面板基础尺寸系列》
电安生[1994]191号 《电力系统继电保护及安全自动装置反事故方法关键点》
GB 7261-87 《继电器及继电保护装置基础试验方法》
GB2423.1 89 《电工产品基础环境试验规程试验A:低温试验方法》
GB2423.2 89 《电工产品基础环境试验规程试验B:高温试验方法》
GB/T14537-93 《量度继电器和保护装置冲击和碰撞试验》
GB/T14598.10-1996电气干扰试验第4篇:快速瞬变干扰试验
量度继电器和保护装置电气干扰试验第1部分:
GB/T14598.13-1998 1MHZ脉冲群干扰试验
量度继电器和保护装置电气干扰试验第2部分:
GB/T14598.14-1998 静电放电试验
DL/T 671-1999 《微机发电机变压器保护通用技术条件》
DL/T 624-1997 《继电保护微机型试验装置技术条件》
国电调（）138号 预防电力生产重大事故二十五项关键要
4.通常技术要求
4.1概述
4.1.1 全部保护装置系统均应为微处理器组成全数字式，以32位DSP为关键,装置采取双CPU 工作。

4.1.2 全部综保测控装置适适用于电流互感器二次额定电流为5A（1A），电压互感器二次额定电压为100V。
4.1.3 综保测控装置装置电源AC/DC 85~265V，操作电源采取交直流绝对兼容设计。
4.1.4保护装置采取标准尺寸机箱和插件板设计，机箱插件装在开关柜内，保护装置内包含要求保护功效：跳闸组件、信号、检测、人机对话、通讯接口部件，并能实现事故统计等功效。
4.1.5 装置采取背插板，便于系统维修，同时装置含有防误插功效。
4.2整定和控制
4.2.1 保护测控装置整定和控制，运行人员经过菜单,完成以下工作。
参数设定.
事故显示、确定。
整定统计。
菜单显示，采取汉字菜单。
运行人员还能够用装置上人机接口 — 键盘和液晶显示器进行定值设定、调试等。
4.3跳闸组件
装置输出应能直接接到断路器跳闸线圈。
4.4自检
4.4.1 装置自检
能监视现地软件功效和回路，包含电源电压，时钟频率等.
依据故障情况和系统结构，自检功效可按以下方法实施:
除了故障部分外，维持其它保护设备继续工作.
闭锁整套保护系统跳闸.
某一临时性故障,比如一个数据传输错误，应能即时得到更正而且不影响系统功效。
当检验到以下故障时,应发出报警信号到计算机监控系统并闭锁备自投装置。
DC故障；

TA或TV故障
跳闸回路故障
软件和硬件故障
4.4.2 软件检测
软件检测关键用于调试时使用.在进行检测时,必需确保外部跳闸通道已切断。
应提供以下软件检测功效:
跳闸输出检测.
信号输出检测.
检测经过人机接口完成，跳闸和信号输出在面板上LED指示,并在屏幕上显示.
输入信号检测
除软件检测外，应提供直接输入模拟信号检测装置,以模拟故障条件下对保护功效进行检测.
主程序关键进行部分必需初始化工作，对调试监控程序，运行监控程序和保护功效程
4.5基础技术性能
4.5.1 电源数据
直流电源额定电压Un:220V;许可改变80%～115%Un,纹波系数小于1%.
交流电源额定电压Un:220V;许可85%～110%Un
交流电压额定频率fn:50HZ;许可改变范围±0.5Hz
4.5.2额定交流数据
4.5.2.1 交流In:5A
4.5.2.2交流Vn:100V,100/3V(相电压)
4.5.2.3 频率fn:50Hz
4.5.3 热稳定性
4.5.3.1交流电流回路
长久运行2In
10s 10In
1s 40In
4.5.3.2 交流电压回路
长久运行 1.5Un
4.5.4 触点容量

4.5.4.1直流220V电流5A,L/R≤5ms;报警输出触点断开容量大于20W.
4.5.4.2跳闸出口触点长久许可经过电流5A,报警输出触点长久许可经过电流1A.
4.5.5功率消耗：
交流电流回路：In=5A时，每相小于1VA
交流电压回路：Un=100V时，每相小于0.5VA
直流电源回路：当正常工作时，小于50W当保护动作时，小于80W
4.5.6过载能力
交流电流回路：2倍额定电流，连续工作；10倍额定电流，许可10S；40倍额定电流，许可1S
交流电压回路：1.2倍额定电压，连续运行
直流电源回路：176V～288V电压，连续工作产品经受过载电流电压后，无绝缘损坏。
4.5.7抗电磁干扰性能
脉冲干扰试验：IEC60225-22-1能承受频率为1MHZ及100KHZ衰减振荡波（第二分之一波电压幅值共模4KV，差模1KV）脉冲干扰试验
快速瞬变干扰试验：能承受IEC60255－22－4标准要求IV级（4KV±10％）快速瞬变干扰试验
静电放电干忧试验：能承受IEC60255－22－2标准要求严酷等级为IV级静电放电干扰试验
辐射电磁场干扰试验：能承受IEC60255－22－3 GB／T14598.9标准要求严酷等级为Ⅲ级辐射电磁场干扰试验
4.5.8测量精度：
保护元件误差： ≤±5%
测量电流元件误差： ≤±0.2%
测量电压元件误差： ≤±0.2%
5.保护测控装置配置
5.1 概述
20KV保护测控装置安装于20KV高压开关柜上。
5.2 20KV变电所配置
5.2.1 20KV出线变压器保护测控装置

保护测控装置安装于10KV高压开关柜上。
保护测控装置KLM-8410。
三段过流保护
零序电压
零序电流
重瓦斯保护
轻瓦斯保护
温度保护
PT断线告警
录波功效
5.2.2 20KV线路保护测控装置
保护测控装置直接安装于10KV高压开关柜上。
保护测控装置KLM-8210。
三段过流保护
三相一次重合闸
测控功效
5.2.3 20KV电容器保护测控装置
保护测控装置直接安装于10KV高压开关柜上。
保护测控装置KLM-8210。
三段过流保护
零序电压
零序电流
过压保护
欠压保护
三相一次重合闸
测控功效
5.2.4 20KV PT柜
微机消谐电压互感器保护测控装置安装于10KV高压开关柜上。
电压互感器消谐保护测控装置KLM-8530
含有PT过压、低压、断线、接地、消谐功效

消谐可连续消除0—300HZ多种谐振
6.保护测控装置试验
1. 概述
1.1 试验期间，用户可派人到现场检验。
1.2 试验结果满足规范书和调试纲领要求。
1.3 工厂试验项目
1.3．1直观检验装置情况，包含：外观，设备规格，数量，接线，铭牌，装置号码,端子号码等。
1.3.2 绝缘电阻试验
装置带电部份和非带电金属及外壳之间电气上无联络各电路之间依据被测试回路额定电压等级分别用开路电压250V或500V兆欧表测量其绝缘电阻值,其阻值大于100兆欧.
1.3.3工频耐压试验
在正常大气条件下，装置全部电路和外壳之间进行频率50HZ，电压4000伏（有效值）历时2min工频耐压试验，而无绝缘击穿或闪络现象。
1.3.4冲击耐压试验
在正常大气条件下，装置电源输入回路，交流输入回路，输出触点回路对地、和回路之间，应能承受幅值为5KV标准雷电波短时冲击试验。
1.3.7 电源试验
1.3.7.1交直流电源在极限情况下可靠工作。
1.3.7.2忽然加上电源，忽然断电，电源电压缓慢上升或下降，装置均不误动。
1.3.8 性能试验
1.3.8.1基础性能试验，包含定值试验，动作时间试验，动作特征试验，逻辑回路联动试验等。
1.3.8.2 装置她性能试验，包含：硬件自检、时钟试验、信息输出功效试验，开关量输入/输出检验，数据采集系统精度和线性度试验，定值整定切换试验等。
1.3.9 高、低温特征及抗震性能试验（可用型式试验汇报替换）。
1.3.10 连续通电试验
装置完成调试后，出厂前进行不少于100小时连续通电试验。各项参数和性能
应符合要求。
2. 现场试验
2.1 概述
2.1.1在系统安装调试完成后进行试验，验证是否满足本节要求特征和所确保性能。
2.1.2现场试验应在安装完成设备上进行，完成全部必需试验设备由承包人提供。
2.2 现场试验项目：现场试验最少应包含下列项目。
2.2.1设备通常检验，检验设备完好情况，电缆和接线完好情况。
2.2.2检验TA、TV极性和接线正确性。
2.2.3屏内接线正确性检验。
2.2.4按用户提供整定值进行整定。
2.2.5绝缘电阻试验及工频耐压试验。
2.2.6电源试验.
2.2.7 整组试验
2.2.8 连续通电试验。
通电时间大于100小时，各项参数和性能应符合要求
2.2.9 试运行。
上述试验完成后同电站一起进行试运行，以深入考评保护系统性能， 运行连续无故障时间为72小时。
2.3 试验资料及汇报
2.3.1 每次试验完成后，提供试验汇报。
2.3.2 试验汇报内容应包含试验项目，试验目标，试验人员名单，试验用仪表设备，试验方法，试验程序，试验表格，试验结果和对试验结果意见。
三、变电站计算机监控系统
概述
系统采取全开放、模块化结构设计，能实现数据采集和处理、全站经济运行、电压控制、历史数据保留、运行报表打印、和外系统通讯等功效，部分功效又可成独立装置配套使用，如电量检测装置等，操作方便，配置灵活。

1 系统结构和配置
系统基于开放系统环境开发，采取正版windows professional(microsoft SQL Server ; microsoft office ) 操作系统，TCP/IP网络协议作为网络通信接口，其标准符合IEEE80 2.3，传输速率为10Mbps或10/100Mbps自适应，计算机监控系统结构采取分层分布式。该系统关键用于按计算机监控系统设计或计算机监控为主、常规监控设备为辅中型热电站变电所监控和保护。KLM-8000系统从功效上分为两层：电站主控层和间隔单元层。电站主控层依据电站规模、特点、在系统中地位、运动及功效要求能够灵活配置成一到多个工作站：如主机兼操作职员作站、工程师工作站、通信工作站、数据处理前置机及仿真培训工作站等；间隔单元层由一体化工控机和可编程控制器和保护测控装置组成，间隔单元层能独立于主控层计算机运行，含有保护及控制功效。电站主控层和间隔单元层采取多个方法通讯，依据要求可实现调度远传。
本系统是依据中小型系统特点，以降低投资为关键目标，将保护和测控合为一体按对象分布分层式计算机监控系统。系统仍分两层：电站主控层和间隔单元层，电站层通常配置单机，依据需要也能够配置双机。间隔单元层则由可编程序控制器组成,关键用于多种开关报警量处理,同时经过PLC可实现远方逻辑控制,系统通信采取RS485/CAN通信方法。
2.2　系统
2.2.1 系统经典配置以下：
微机保护，通常单独组屏装于中控室内或分散安装，主变微机保护和线路微机保护，视单元多少决定。
远 动
CRT
操作员站
打印机

工控机RS232　4个串口
　　　RS485　4个串口
CAD网卡

高压线路保护装置
电容器保护
装置
线路保护装置
变压器保护
装置
现场其它保护
装置

现场其它保护
装置

　……　　　　　　　……

状态报警及远方操作　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　本企业KLM系列微机保护测控装置
微机监控系统结构图
2 系统软件
系统配置了能够完成上述全部功效软件，包含操作系统软件、工具软件、支持软件和应用软件四大部分。这些软件管理、通讯调度、自诊疗、参数统计计算、优化强度管理、数据库管理。软件设计要求选择适合监控系统操作系统和网络软件，用最优算法编写各个应用程序，采取模块化结构，从软件角度尽可能实现系统运行安全可靠。
3.1　系统软件
采取WINDOWS　/XP操作系统。
3.2　支持软件
3.2.1 语言及编译软件
3.2.1 PLC编程软件
3.2.1 2VISUAL　C＋＋开发软件
3.2.2 网络通讯及管理软件
3.2.3 SQL　Server数据库管理软件
3.3　工具软件
监控组态软件作为工具软件
3.3.1 图形开发工具软件
3.3.2 数据库调试工具软件
3.3.3 系统管理工具软件
3.3.4 报表生成转换工具软件、
3.3.5 周期数据综累计算工具软件

3.4　应用软件
3.4.1 基础软件
3.4.1.1 数据采集和处理软件
l 　模拟量采集和越限报警处理模块
l 　数字量采集和变位报警处理模块
l 　中止开关量采集和变位报警处理模块
l 　通常开关量采集和变位报警处理模块
l 　开关量输出模块
l 　I/O通道故障报警处理模块
l 　计算机系统综合信息报警处理模块
l 　远程通信信道故障处理模块
3.4.1.2数据库管理软件
l 　基础数据库管理模块
l 　暂存数据管理模块
l 　计算数据管理模块
l 　实时数据库管理模块
实时数据库包含I/O处理软件生成实时输入数据和经处理及计算生成计算数据和控制数据，它反应整个电厂运行实况。实时数据库管理模块从间隔单元层悼念数据进行必需计算处理，生成计算数据库和控制数据库，并发送控制数据。画面实时数据显示、报警、操作和控制、历史数据生成全部以实时数据库为基础。
l 　画面及打印制表数据管理模块
l 　预置数据管理模块
l 　历史数据库管理模块
以实时数据库为基础，利用事件或时间触发，从实时数据库提取数据，经过计算、统计和分析形成历史数据，提供访问服务。包含：报警统计、事件次序统计、事故追忆、操作统计等数据；　趋势图和曲线、运行报表、统计报表、分析汇报等数据；闭锁条件、经典事故及故障处理方法等所需数据。
3.4.1.3　人机联络软件
l 　命令分析模块
l 　命令实施和处理模块
l 　图形显示模块

l 　读取不一样图形文件，显示图形、处理定义和操作功效模块报警、状态信息随机 处理及显示
　　窗口显示模块
l 　数据库实时信息、报警次序统计一览表窗口显示模块
l 　事故追忆设置及事故追忆历史数据窗口显示模块
l 　动态点参数表示窗口显示模块
l 　参数修正和设置模块
l 　控制操作窗口及防误闭锁模块
l 　报表统计显示及打印模块
3.4.1.4网络管理及通信软件
l 　网络管理模块
l 　TCP/IP通讯模块
l 　数据接收及处理模块
l 　数据发送模块
l 　CRC校验模块
l 　远程通讯处理模块
3.4.1.5时钟同时软件
l 　系统实时时钟生成模块
l 　系统时钟校对及同时模块
3.4.1.6报表生成及打印软件
l 　报表生成模块
l 　报表打印模块
3.4.1.7系统自诊疗软件
l 　系统在线自检模块
l 　I/O通道故障在线自检模块
l 　计算机通道故障在线自检模块
l 　远程通道故障在线自检模块
l 　计算机系统软件自检模块
l 　计算机系统离线检测模块
l 　计算机系统设备离线检测模块
l 　I/O通道离线检测模块

3.4.1.8基础应用软件
l 　电量累计统计模块
l 　机组运行工况统计模块
l 　定时任务管理模块
l 　画面刷新模块
l 　时钟显示模块
l 　事故追忆及相关统计模块
l 　运行日志、月报表生成模块
l 　多种操作和调整模块
l 　厂用电监视和控制模块
l 　电站公用设备监视和控制模块
l 　直流系统设备监视模块
l 　培训仿真模块
3 系统关键特点
l 全开放性网络结构
系统全部硬件和软件模块化结构和国际标准协议，所以系统对外全开放，用户能够任意扩展和升级而不受任何限制。
系统采取电站级工件站、操作职员作站，服务器和多工作站多机总线网络结构，所以大大提升系统实时性，可靠性和性能指标。
4 系统关键功效
主计算机（电站主控级工作站）
l 包含：DELL工控机 （Pentium4 CPU: 主频:3.0GHZ,内存:1GB硬盘:120GB,软驱1.44M,52倍速率光驱,标准鼠标、键盘，10/100M自适应网卡,2串口,1并口）
l DELL 21”液晶显示器
l 报表统计数据处理；
l 历史数据库；
l 报表打印；
l 教授系统功效；
l 和远方系统通信功效；

5.2　操作职员作站
操作职员作站是全厂集中监视和控制功效人机接口。
5.2.1监测
l 电气量：
键盘命令测点投、退；
参数限值可调；
越限声、光、色报警，越、复限时间和最大值存档；
事故追忆。
l 非电气模拟量：
参数限值可高调；
越限声、光、色报警，越、复限时间和最大值存档；
l 开关量：
事故自动统计继保及开关动作次序，存档；
正常开关量异位次序统计，召唤显示和打印；
开、停机跟踪显示；
备用设备开启报警，存档。
l 脉冲量：
自动累计；
电度计算；
初值，变比和倍率设置。
5.2.2显示（高分辨率大屏幕显示器）
l 实时图形显示；
l 多种报表显示；
l 系统自诊疗信息显示；
l 报警和事件公布；
5.2.3控制
l 公用设备自动开启；
l 断路器无压合闸；
l 断路器分闸。
5.2.4操作
l 操作员操作权限登录及其管理；

l 系统配置操作；
说明：依据系统规模、设计要求操作职员作站和电站主控级工作站也可合并为一个工作站。
网络打印服务器（选项）
l EPSON A3打印机
l 网络操作系统；
l 专用数据库；
l 打印系统；
l 图形打印，表格打印，曲线打印，棒图打印，定时设置；
l 网络诊疗系统；
5.4　工程师及教授系统工作站（选项）
标准上兼有操作职员作站全部功效，另外还有培训、仿真和事故、故障处理操作指导功效：
l 电气事故、故障：
电气事故、故障诊疗；
电气事故、故障处理操作指导。
l 电气事故、故障处理培训：
模拟电气事故、故障诊培训；
模拟电气事故、故障处理操作培训。
l 操作票：
经典操作票；
实时操作票；
实时统计操作票。
5.6　控制台
矿区变电站控制台标准上只设置大屏幕显示器、键盘和鼠标，而主机通常设在计算机房。电站因机组容量小，采集和控制点数较少，功效要求相对不多，而主机兼操作职员作站，服务器，调度通信等功效全部集中组成控制台（台上放置计算机、显示器、键盘、鼠标）。模拟屏上可设常规仪表，指示灯和操作把手（选项）。
5.7　软件系统功效
5.7.1 CRT画面显示

运行售货员可经过鼠标或键盘选择和召唤画面显示，可同时显示多幅画面，关键包含：
l 各类菜单显示；
l 电气主接线图；
l 各类棒图；
l 各类曲线图；
l 设备元件管理信息；
l 系统设备运行状态图；
l 各类运行报表；
l 操作及事故处理指导；
l 系统操作指南。
5.7.2打印功效
l 全部画面均可随时打印拷贝；
l 报表可定时或召唤打印；
l 各类事故报警打印和事故追忆打印。
5.7.3画面制作和参数设置
运行人员、工程师能够经过鼠标或键盘（在输入密码后）完成下列操作和设置功效：
l 图元编辑；
l 修改接线图、模拟图、步骤图等；
l 各类报表制作编辑；
l 修改各类参数，如报警上、下限改变等。
5.7.5其它功效
l 和调度系统通讯功效；
l 事件次序统计（SOE）功效；
l 系统安全维护功效，如口令设置和修改；
l 系统对时；
l 历史数据统计查询；
l 系统自和自恢复功效。

5 网络结构和技术性能
6.1 网络结构及特点
网络系统结构是整个系统运行基础，电站计算机监控系统要求网络系统含有高安全可靠性。较强数据吞吐能力、合理带宽和通信开放性、集成性、易用性和可维护性，确保电站计算机监控系统实时通信和信息交换。
依据以太网总线在变电站计算机监控系统中应用经验，考虑到电站计算机监控系统设计采取功效节点分布和分布式数据库开放、分层分布式系统体系结构，故系统网络采取10Mbps（或10/100 Mbps自适应）以太网总线网络。为提升系统抗干扰能力采取多端口集线器，组成物理拓朴结构为星型以太通信网。
本系统网络关键特点为：
6.1.1 系统采取开放、分层分布式体系结构。
6.1.2 系统采取符合国际开放标准、应用经验成熟、运行稳定可靠、实时性强和含有可移植性、可扩展性硬件和软件产品。
l 电站控制级网络结点计算机采取符合开放系统标准Windows /NT 操作系统。
l 工作站和现地控制级含有可靠性、多任务实时支持功效和在电站控制系统中含有成熟应用和运行经验操作系统Windows /NT 操作系统软件平台。
l 网络平台利用以太网络技术，网络通信采取适合国际工业标准TCP/IP标准通信协议，确保网络系统互连接性和可扩展性。
l 系统所含有可扩充性和移植性，尤其符合功效节点按功效要求分期投入需要。
6.1.3 对外通信采取远程通信工程站，通信接口配置方便灵活，适合多个通信协议，且通信扩展功效强。
6.1.4 主控级和现地控制级设备选择国际工业标准生产含有较优业绩厂商最新技术产品，以使系统有较高可用性及很好开放性，确保有稳定可靠备品件和产品升级和更新换代，充足保护用户投资和利益。
6.2 技术指标
l 传输距离：500M（可加中继器延长）
l 结点数据：1024。

6.3 性能指标
6.3.1实时性
6.3.1.1 数据采集时间
状态和报警点采集周期：　　　　　　　　 　　　3S
模拟量采集周期：　　　　　　　　　　　　 　　3S
电量　　　　　　　　　　　　　　　　　　　 　 ≤2S
非电量　　　　　　　　　　　　　　　　　　 　2S
6.3.1.2 现地控制级接收控制指令到开始实施时间　　　 　　 2S
6.3.1.3 时钟同时精度　　　　　　　　　　　 　　 　 ±1ms
6.3.1.4 主控级数据采集时间
调用新画面响应时间　　　 　＜2S
数据动态刷新时间　　　　　　　　　 　≤3S
操作员指令发出控制单元回复显示时间　 　≤2S
报警或事件产生到画面字符显示时间　 ≤2S
6.3.2 可靠性指标
6.3.2.1 平均故障时间间隔（MTBF）
计算机监控系统　　　　　　　　　　 　 ＞30000h
主控计算机（含磁盘）　　　　　　　 　＞30000h
现地控制单元　　　　　　　　　　　　 ＞30000h
6.3.2.3 计算机监控系统可利用率（Ap）　　　　 　 　　 　99.9%
6.3.3计算机监控系统运行安全性（简明说明）
6.3.3.1保护操作安全性方法
6.3.3.2确保通讯安全方法
6.3.3.3确保系统硬件、软件和固件安全性方法
6.3.4计算机监控系统可扩展性和可变性
6.3.4.1系统可扩展性限制
　点容量或存放器容量极限
使用程序、地址、标志或缓冲器极限
数据速率极限
增添部件时，接口修改或部件重新定位等设计和运行限制
6.3.4.2系统扩充范围

备用点不少于使用点设备10%
主控级CPU负载和存放器容量应预留余度＞40%
现地控制装置、外围设备或系统
通讯备用接口4个
通道利用率应留有余度＞50%
6.3.4.3可变性
对电站级和现地控制单元级装置中点设备参数或结构配置改变易于实现，点可变性：点说明改变；
模拟点工程单位标度改变；
模拟限值改变；
模拟点限值死区改变；
控制点时间参数改变。
6.3.5电气特征
6.3.5.1绝缘电阻
交流对地　　　　　　　　　　　　　　　　　　　　　　　　≥10MΩ
直流对地　　　　　　　　　　　　　　　　　　　　　　　　≥10MΩ
6.3.5.2工频耐压　　　　　　　　　　　　　　　　　　　　　　　　　2KV（1分钟）
6.3.5.3抗电磁干扰能力　　　　　　　　　　　　　　　　　　　 10V/m（30-500HZ）
6.3.5.4抗静电干扰能力　 III级
四、 技术服务及培训
1.1 指派专业人员现场进行调试工作。
1.2 在调试中负责对甲方人员进行技术和操作培训。
1．2．1使现场维护人员能熟练掌握装置操作方法。
1．2．2使现场维护人员掌握装置试验方法，避免现场人员因试验方法不对而造成装置损坏。
1．2．3讲解装置硬件结构及组装方法，便于现场人员独立排查简单故障。
1．2．4装置维护方法及简单故障检修方法。
1.3 定时派专员来企业访问用户。
1.4电站20KV系统后台管理系统出现故障，确保8小时给回复、排除故障，确保系
统正常运行。
五、其它
1 在试验中发觉元件、部件、插件等损坏, 供方应负
责调换。机械结构损坏, 供方应负责修理。
2 协议签定后, 15天内供方应提供下列资料给需方。
2．1 装置方框原理图, 各关键元件原理接线图。
2 .2 装置交流和直流回路接线图及输出、输入接点图及它们图例符号说明。
2. 3 保护柜正面部署图及图例符号说明。
2 .4 保护柜后面部署图及图例符号说明。
2 .5保护柜后面接线图及图例符号说明。
2 .6 柜外观图形及地脚螺丝安装图。
2 .7装置整定计算标准。
2 .8投产试验技术要求和说明, 包含特殊试验仪器使用说明。
2 .9日常试验内容和要求。
3 供货时, 供方随屏柜提供和设备完全一致图纸、说明书、装置分板部署图及装置分板原理图。
4 系统验收时供货方提供后台操作说明两份，系统恢复(计算机操作系统、后台操作系统)及多种软件光盘一份，设备随机资料、合格证一套。
5 系统质保期为十二个月半，自最终验收运行起，在十二个月半内因为供货方责任出现故障，由供货方处理并负责费用，如因操作不妥损坏，由供货方立即维修，费用厂家负责。
