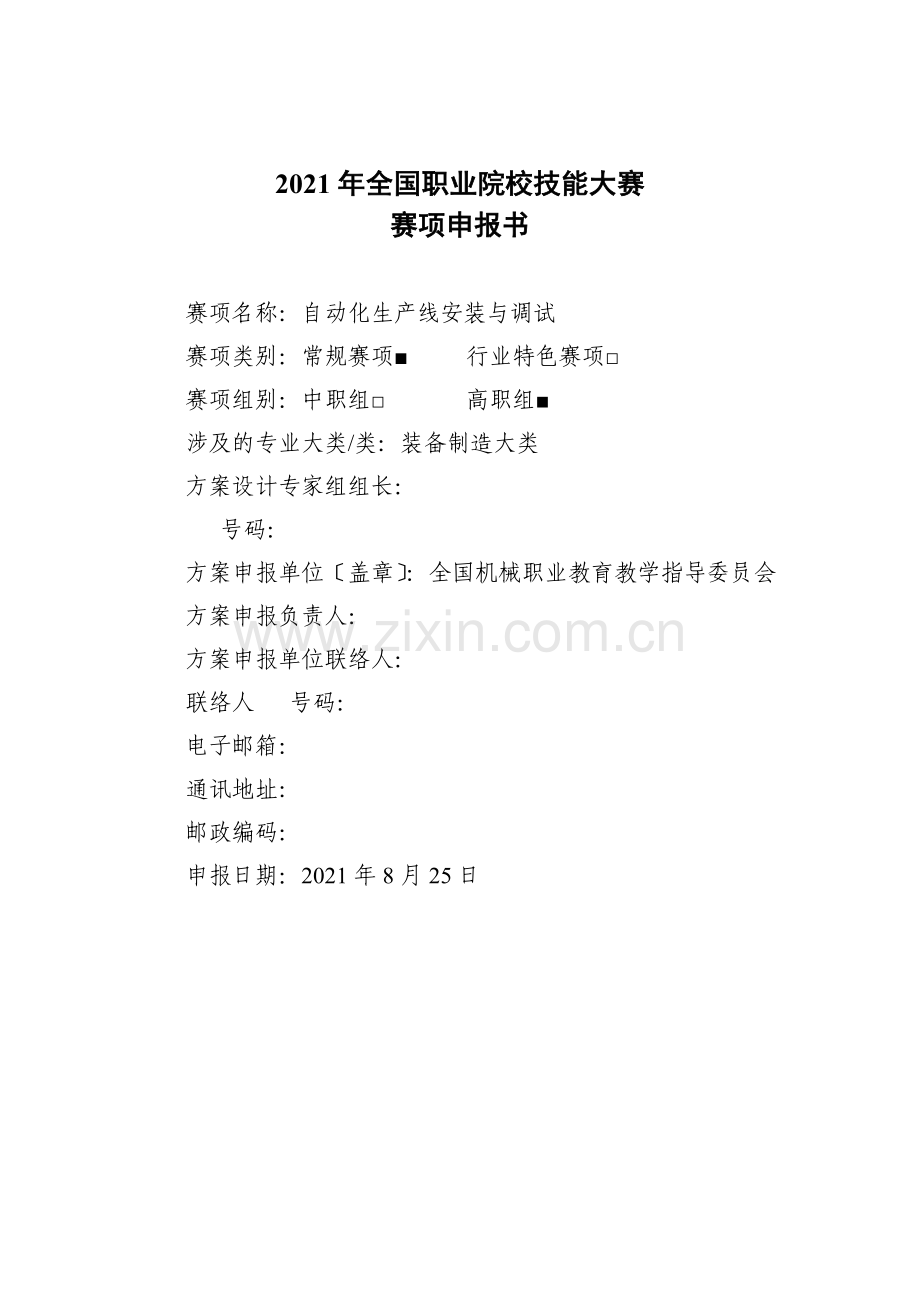

1、2021年全国职业院校技能大赛赛项申报书赛项名称:自动化生产线安装与调试赛项类别:常规赛项 行业特色赛项赛项组别:中职组 高职组涉及的专业大类/类:装备制造大类方案设计专家组组长: 号码:方案申报单位盖章:全国机械职业教育教学指导委员会方案申报负责人:方案申报单位联络人: 联络人 号码:电子邮箱:通讯地址: 邮政编码:申报日期:2021年8月25日2021年全国职业院校技能大赛赛项申报方案一、赛项名称一赛项名称自动化生产线安装与调试二压题彩照三赛项归属产业类型装备制造类四赛项归属专业大类/类机电一体化技术580201,自动化生产设备应用580303,生产过程自动化技术580203等二、 赛项申
2、报专家组三、赛工程的通过此项竞赛,检验参赛队的自动化生产线安装、调试、与运行的技能,同时检验参赛队的团队协作能力、方案组织能力、职业素养、效率、本钱和平安意识,引导高职院校自动化类与机电类专业综合实训教学改革开展方向,促进工学结合人才培养模式改革与创新,培养可持续开展、满足企业需要的高端技能型人才。借鉴世界技能大赛先进经验,引导全国职业院校自动化类与机电类专业教学模式、学习模式、考核模式、评价模式的进一步改革。四、赛项设计原那么一坚持技能竞赛与行业用人、岗位要求、技术进步以及教学改革相结合,引导高职机电类专业综合实训教学的建设与实施,系统化培养高端技能型人才。二紧贴工业生产实际,引领专业效劳产
3、业能力提升和教学改革。行业企业对自动化生产线的应用程度,是表达现代制造业产业开展水平的重要标志,是产业结构调整、技术升级换代与经济社会开展的需要。目前,我国制造业开展迅猛,企业逐步淘汰落后产能,以FMS、MPS等为代表的自动化生产线被广泛采用,因此,对自动化生产线的安装、调试和故障诊断、维修的高素质技能型人才需求持续增长。三以实际工作任务为载体,营造真实训练情境,提升技术应用水平。竞赛平台的设计、升级、开发,结合广泛的企业现场调研和校企专业技术人员深度交流,是通过工厂自动化生产的技术提升,特别是通过连续9届全国性赛项检验和探索,对个方面10余个技能点和职业素养进行了完善和提升。四强化实践能力,
4、注重团队合作精神培养,突出职业素养展示。“自动化生产线安装与调试工程以2人组成工程团队,在规定的时间内按照任务书的要求进行比赛。完成系统分解出的假设干工程任务,通过使用、训练和培训,能充分锻炼选手的团队协作能力、方案组织能力、安装与调试能力、工程实施能力、职业素养、交流沟通能力、效率、本钱和平安意识。五展示高职教育教学成果,强化技术文化传承与体验,扩大国际影响。竞赛现场围绕现代工业自动化、信息化主题系统展示自动化技术的开展脉络和传承,同时融入知名企业文化,全面展示高等职业教育在自动化技术领域“教产合作、校企合作成果。赛场将通过视频形式全方位对外进行转播,渲染竞赛气氛,将大赛实况及时报道,扩大影
5、响,提升高等职业院校对大赛的重视程度,鼓励行业、企业参与的积极性。该赛项在国际化推广的根底上,邀请国际同行参与技术体验和赛场观摩,同时组织相关国家院校的学生代表队正式参赛,同场竞技。五、赛项方案的特色与创新点一坚持现场竞赛与技术体验相结合,使自动化生产线安装与调试赛项成为软硬结合、场内与场外互动、国内与国外交流,融技能竞赛、创新体验和文化传承于一体的自动化技术盛会。二成功吸引知名企业合作全面参与了赛项创意设计、提供技术和相应展示体验条件的保障。将工厂企业自动化生产线技术应用的主流设备全面引入竞赛装置,实现了学生与今后就业岗位技术设备要求对接。三结合学生实际职业岗位的技能需求,为了进一步展示出学
6、生的读程序、分析程序、系统优化的能力,为每次竞赛独立开发出了相配套的竞赛方案。四坚持与时俱进原那么,表达新科技、新技术在自动生产线上的智能化作用,更表达竞赛与实际技术相给合不断进步创新。五在2021年引用了?世界技能大赛机电一体化工程技术标准?进一步与世界技能大赛接轨,结合国家技能大赛的特点进行一步完善竞赛方案和评判方法六响应国家绿色环保节能节排的新趋势和要求,竞赛将绿色制造引入考核要求,制定评分细那么,以竞赛平台促进学生的绿色环保节能节排意识。七开发立体化教学资源,为课程改革与日常教学实施提供全方位效劳。围绕实训设备,结合现代多媒体技术,团队成员成功开发了?自动化生产线安装与调试?中文第一版
7、、第二版及英文版、?自动化生产线安装与调试实训和备赛指导?等多种纸质教材、资源光盘、专题网站三位一体的“自动化生产线安装与调试综合实训教学资源包,全面效劳于高职机电类专业的综合实践教学,为赛项设计实施与课程教学的顺利进行提供有力支撑。八经过连续9年行指委及教育部主办连同行业、企业共同开展的高职院校“自动化生产线安装与调试赛项,全国几乎所有设置相关专业的高职院校都开展了“自动化生产线安装与调试的综合实训课程,10余个国家的院校教师、专家和留学生200余人现场观摩了工程竞赛。九自动生产线实训考核装置走出国门,赛项竞赛标准得到了国际认可,自2021年到2021年连续5届成为东盟技能大赛的赛项。202
8、1年、2021年、2021年、2021年及2021年全国技能大赛期间,均举办了“自动化生产线安装与调试国际邀请赛,来自亚洲、非洲、欧洲等国代表队与中国选手同场竞技。六、竞赛内容简介须附英文对照简介“自动化生产线安装与调试赛项为团体赛,竞赛内容包括自动化生产线设备局部工作单元的机械安装和调整,气动回路的安装、连接和调整,电气控制电路的安装和布线,传感器安装与调整,PLC编程,人机界面组态,电机驱动含变频器及异步电动机、伺服驱动器及伺服电机等参数设定,以及局部技术改造、系统统调、运行、绿色制造等。Automatic production line installation and debuggin
9、g games for the team, the competition content including automated production line equipment part of the unit of work machinery installation and adjustment, the installation of the pneumatic circuit, connections, and adjust, installation and wiring of the electrical control circuit, sensor installati
10、on and adjustment, PLC programming, man-machine interface configuration, motor drive (including the inverter and asynchronous motor, servo drive and servo motor, etc.) set parameters, as well as the local technical transformation, system integration, operation, green manufacturing, etc.七、竞赛方式含组队要求、是
11、否邀请境外代表队参赛一竞赛以团体赛方式进行。每个参赛队2名选手,参赛选手必须是2021年度高等职业学校全日制在籍学生或五年制高职中四至五年级含四年级的全日制在籍学生,不限性别,年龄须不超过25周岁,年龄计算的截止时间以比赛当年的5月1日为准。往届全国职业院校技能大赛同类赛项中获一等奖的选手,不得参加同一工程同一组别的赛项。二竞赛队伍组成:由各省、自治区和直辖市为单位组队参赛,同一学校相同工程报名参赛队不超过1支,不得跨校组队;指导教师须为本校专兼职教师,每队限报2名指导教师。三2021年本赛项邀请国际团队参赛,欢送境外代表队到场有序观摩。八、竞赛时间安排与流程一比赛流程参赛队报到组织参赛选手赛
12、前熟悉场地、介绍竞赛规程举办开幕式第一阶段竞赛期间组织观摩、交流活动裁判评定成绩第二阶段竞赛裁判评定总成绩举办颁奖仪式、闭幕式召开竞赛执行委员会总结会议。二时间安排“自动生产线安装与调试工程竞赛总时间为420分钟7小时。分两阶段进行,第一阶段竞赛时间为240分钟4小时,第二阶段竞赛时间为180分钟3小时。时间安排如下:日期时间内容第一天7:0020:00各参赛队、裁判办理报到手续第二天9:00-10:30开赛式、选手熟悉竞赛场地11:00-12:00召开领队会15:0017:00场次抽签、赛前说明会第三天第一场7:308:30选手检录、工位抽签8:3012:30第一阶段竞赛12:4514:15
13、第一阶段竞赛成绩评判14:3017:30第二阶段竞赛17:1519:15第二阶段竞赛成绩评判第四天第二场7:308:30选手检录、工位抽签8:3012:30第一阶段竞赛12:4514:15第一阶段竞赛成绩评判14:3017:30第二阶段竞赛17:1519:15第二阶段竞赛成绩评判第五天10:0011:00闭赛式九、竞赛试题赛前1个月在大赛网络信息发布平台上 chinaskills-jsw.org)公开全部赛题。十、评分标准制定原那么、评分方法、评分细那么一评分标准的制定原那么依据参赛选手完成的情况实施综合评定。评定依据国家职业资格“高级维修电工和“可编程序系统设计师三级的知识技能要求结合国家及
14、行业的相关标准和标准,?世界技能大赛机电一体化工程技术操作标准?参照世界技能大赛的评分方法,全面评价参赛选手职业能力的要求,本着“科学严谨、公正公平、可操作性强的原那么制定评分标准。竞赛按两段工作任务评分,总分值为100分,详细评分要求见下表。工程试题模块比例评分要求分数比重工作任务一局部工作站的组装编程与调试60%手动I/O连接测试15%自动:操作模式及信号4%自动:传感器和执行机构功能6.5%自动:生产质量与信号14.3%自动:错误信息与信号2.7%耗时评估7.5%实操标准性评估10%工作任务二整个自动生产线的组装编程与调试40%手动I/O连接测试10%自动:操作模式及信号2.6%自动:传
15、感器和执行机构功能3.8%自动:生产质量与信号9.7%自动:错误信息与信号2.2%耗时评估5%实操标准性评估6.7%二评分方法裁判组在坚持“公平、公正、公开、科学、标准的原那么下,各负其责,按照制订的评分细那么进行评分。现场裁判组在比赛过程中对参赛队的平安文明生产以及系统安装调试情况进行观察和评价,在参赛队现场结束比赛时完成评分。评分裁判组根据参赛队提交的比赛结果,经加密裁判处理后进行评分,成绩按照总分进行名次排列。然后经过加密裁判组进行解密工作,确定最终比赛成绩,经总裁判长审核、仲裁组长复核后签字确认。三违规扣分选手有以下情形须从参赛成绩中扣分:1.在完成工作任务的过程中,因操作不当导致事故
16、,扣1020分,情况严重者取消比赛资格。2.因违规操作损坏赛场提供的设备,污染赛场环境等不符合职业标准的行为,视情节扣5-10分。3.扰乱赛场秩序,干扰裁判员工作,视情节扣5-10分,情况严重者取消比赛资格。四名次排列按比赛成绩从高分到低分排列参赛队的名次。十一、奖项设置本赛项设团体一、二、三等奖。以赛项实际参赛队总数为基数,一、二、三等奖获奖比例分别为10%、20%、30%小数点后四舍五入;获一等奖参赛队的指导教师获“优秀指导教师奖。 十二、技术标准根据高职机电一体化技术、电气自动化技术、生产过程自动化技术、自动化生产设备应用、电气设备应用与维护等相关专业所规定的教学内容中涉及到自动化生产线
17、应用、液压与气动、机械装配调试、PLC控制、变频调速控制、伺服驱动控制、传感器、低压电气控制等方面的知识和技能要求。赛项所涉及的职业工种为维修电工和可编程控制系统设计师。?自动化生产线安装与调试赛项技术操作标准?内容见附件二本技术操作标准参考?世界技能大赛机电一体化工程技术标准?电控设备第一局部:低压电器电控设备 GB4720 控制电器设备的操作件标准运动方向GB4205 电气传动控制设备根本试验方法 GB10233 电气装置安装工程旋转电机施工及验收标准 GB50170 电气装置安装工程低压电器施工及验收标准 GB50254维修电工国家职业标准职业编码6-07-06-05机械设备安装工国家职
18、业标准职业编码6-23-10-01可编程控制系统设计师国家职业标准(职业编码X2-02-13-10)十三、建议使用的比赛器材、技术平台和场地要求(一) 竞赛器材竞赛平台采用YL-335B自动生产线实训考核装置,该竞赛平台沿用历届高职组“自动化生产线安装与调试工程指定竞赛设备。包括供料、加工、装配、装配2选用、输送及分拣6个工作单元。1. 工作电源:三相五线制 AC 380 V10% 50 Hz;2. 设备外形尺寸:长宽高2100mm1000mm1500mm;3. 电脑桌外形尺寸:长宽高600mm530mm1000mm;4. 台架材料:铝钢结构;5. 整机消耗视在功率:2 kVA;6. 平安保护
19、措施:具有接地保护、漏电过流保护功能,具有误操作保护功能;平安性符合相关的国标标准,所有材质均符合环保标准。以下是各单元功能的简单介绍:(1) 供料单元:供料单元是YL-335B中的起始单元,在整个系统中,起着向系统中的其他单元提供原料的作用。供料单元的主要组成:主要包括竖式料筒、顶料气缸、推料气缸、物料检测传感器部件、安装支架平台、材料检测装置部件等组成。(2) 加工单元:加工单元是YL-335B中对工件处理单元之一,在整个系统中,起着对输送站送来工件进行冲压加工。加工单元的主要组成:主要包括滑动料台、模拟冲头、夹紧机械手、物料台伸出/缩回气缸、相应的传感器、电磁阀组件等组成。(3) 装配单
20、元:装配单元是YL-335B中对工件处理的另一单元,在整个系统中,起着对输送站送来工件进行装配及小工件供料的作用。装配单元的主要组成:主要由供料机构、旋转送料单元、机械手装配单元、放料台等组成。(4) 装配单元2:装配单元2是YL-335B中对工件处理的选择使用单元,在整个系统中,起对输送来的工件进行多功能选择装配及小工件供料的作用装配单元2的主要组成主要由供料机构、旋转工作台、步进电机、相应气缸及传感器、电磁阀组件等组成。(5) 分拣单元:完成将上一单元送来的已加工、装配的工件进行分拣,使不同颜色和材质的装配件从不同的料槽分流、分别进行组合的功能。分拣单元的主要组成:主要包括传送带机构、三相
21、电机动力单元、分拣气动组件、传感器检测单元、反应和定位机构等组成。(6) 输送单元:该单元通过到指定单元的物料台精确定位,并在该物料台上抓取工件,把抓取到的工件输送到指定地点然后放下的功能。输送单元的主要组成:主要包括抓取机械手装置、直线运动传动组件包括驱动伺服电机、驱动器、同步轮、同步带等、拖链装置、PLC模块和接线端口以及按钮/指示灯模块等部件组成。竞赛技术平台主要配置表序号名称型号及规格数量制造商备注1实训桌1998mm960mm780mm1台铝钢结构,带滚轮,作为自动生产线的机械和电气设备的安装载体,各设备可自由、灵活安装。2供料单元YL335B-011套主要包括竖式料筒,顶料气缸,推
22、料气缸,物料检测传感器部件,安装支架平台,材料检测装置部件等。3输送单元YL335B-021套主要包括伺服电机及驱动、四自由度机械手,直线运动单元,比例传送机构,多功能安装支架,同步轮,同步带等。4加工单元YL335B-031套主要包括滑动料台,模拟冲头等。5装配单元YL335B-041套主要包括供料机构,旋转送料单元,机械手装配单元,放料台等。6分料单元YL335B-051套主要包括传送带机构,三相电机动力单元,分拣气动组件,传感器检测单元,反应和定位机构等。7装配单元2YL-335B-061套主要包括供料机构、旋转工作台、步进电机、相应气缸及传感器、电磁阀组件等8可编程控制器和变频器三种品
23、牌可选一种1套西门子三菱汇川见附表9触摸屏MCGS1台昆仑通态型号:TPC7062Ti10气泵W581台复祥机电静音11电源配电系统1套12电脑推车2张YL-335B设备的西门子SMART可编程控制系统主要部件序号名称型号/规格/编号单位数量1可编程控制器PLCCPU SR40/标准型CPU模块,继电器输出,220VAC供电,24输入/16 输出台42可编程控制器PLCCPU ST40 标准型CPU模块,晶体管输出,24VDC供电, 24输入/16 输出台13工业交换机ZRS108-D24 8口台14通信电缆RJ45网线通讯线3米条65变频器台1YL-335B设备的西门子200可编程控制系统主
24、要部件序号名称型号/规格/编号单位数量1可编程控制器PLCS7-200-224CN AC/DC/RLYI14/O10 AC220V供电台22可编程控制器PLCS7-200-226CN AC/DC/RLYI24/O16 AC220V供电台13可编程控制器PLCS7-200-224CNXPAC/DC/RLYI14/O10 AC220V供电台14可编程控制器PLCS7-200-226CN DC/DC/DCI24/O16 AC220V供电台15PROFIBUS DP插头45出线带编程口个16PROFIBUS DP插头90出线不带编程口个47总线电缆两芯屏蔽双绞线米118变频器台19通讯线两芯屏蔽线米3
25、10PC/PPI编程电缆中间不带转换器条411PC/PPI编程电缆232/PPI多主站电缆条1YL-335B设备的三菱可编程控制系统主要部件序号名称型号/规格/编号单位数量1可编程控制器PLC主机FX3U-48MT台12可编程控制器PLC主机FX3U-32MR台33可编程控制器PLC主机FX3U-48MR台14变频器台15特殊功能模块FX3U-485BD通信板个56特殊功能适配器FX3U-3A-ADP台17特殊功能适配器FX3U-485ADP台28通讯线两芯屏蔽线米15YL-335B设备的汇川可编程控制系统主要部件序号名称型号/规格/编号单位数量1可编程控制器PLC主机H2U-3232MRA-
26、XP台12可编程控制器PLC主机H2U-1616MRA-XP台33可编程控制器PLC主机H2U-3624MTA-XP台14变频器MD280NT0.7G 380V,台15特殊功能模块H2U-6A-BD模拟量扩展卡台16编程口通讯线专用下载电缆米27通讯线两芯屏蔽线米15参赛队在报名时,须根据以上器材清单,选择填报竞赛时本队选用的PLC和变频器品牌及型号。(二) 软件系统1. 个人计算机操作系统:Windows7(SP1)旗舰版2. PLC编程软件:西门子:STEP7-Micro/WIN V4.0 SP9使用S7-200系列使用S7-200 SMART系列三菱:汇川:3. 人机界面及组态软件:采用
27、昆仑通态研发的人机界TPC7062Ti从计算机网口下载程序。MCGS嵌入式组态软件版。三竞赛场地要求1.竞赛工位:每个工位占地20m2,且标明工位号,布置实训台、工作准备台各1张、工作电脑1台。2.赛场提供380 V三相五线、220 V单相三线两种电压的交流电源,每个工位提供压力为的气源。供电和供气系统有必要的平安保护措施,提供独立的电源保护装置和平安保护措施。3.每个竞赛工位提供性能完好的计算机1台,并安装编程软件和相关应用软件。4.竞赛场地保证良好的采光、照明和通风,提供稳定的电源和应急供电设备。5.竞赛场地有供裁判仲裁工作的区域并有明显标识;有应急药箱;有合格的消防设施设备;竞赛现场距洗
28、手间应不超过30m。十四、平安保障设置比赛平安保障组,组长由比赛组委会主任担任。成员由各赛场平安责任人担任。一每一赛场制定一名平安责任人,对本赛场的平安负全责,在发生意外情况时负责调集救援队伍和专业救援人员,安排场内人员疏散。二设置医护人员、消防人员和保安人员的专线联系,确定对方联系人,由场地平安负责人对口联系。比赛场地布置和器材使用严格依照平安施工条例进行。场地布置划分区域,并按平安要求设定疏散通道,并在墙面显著位置张贴平安疏散通道和路线示意图。三比赛设备和设施安装严格按照平安施工标准施工,电源布线、电气安装按标准施工。四按防火平安要求安置灭火器,并指定责任人在紧急时候使用。五为了确保本次大
29、赛的顺利进行,承办学院建立大赛期间相应的平安保障制度,同时由平安保卫、校园环境及卫生医疗保障组执行:1.比赛期间所有进入赛区车辆、人员需凭证入内,并主动向工作人员出示。2.在比赛开始前,选手要认真阅读场地内张贴的?入场须知?和应急疏散图。3.赛场由裁判员监督完成电气控制系统通电前的检查全过程,对出现的操作隐患及时提醒和制止。4.每台竞赛设备使用独立的电源,保障平安。选手在进行计算机编程时要及时存盘,防止突然停电造成数据丧失。5.比赛过程中,参赛选手应严格遵守平安操作规程,遇有紧急情况,应立即切断电源,在工作人员安排下有序退场。6.各类人员须严格遵守赛场规那么,严禁携带比赛严令禁止的物品入内。7
30、.安保人员发现不平安隐患及时通报赛场负责人员。8.比赛场馆严禁吸烟,安保人员不得将证件转借他人。9.如果出现平安问题,在安保人员指挥下,迅速按紧急疏散路线撤离现场。十五、经费概算参照?2021年全国职业院校技能大赛赛项经费管理规定?根据竞赛需求,在赛事筹备准备、赛项技术完善、专家裁判、场地布置、体验中心设计与实施、开闭幕式、大赛宣传等预计费用为50万元,,经费预算见下表:工程参与人员用途金额万元赛项申报申报专家差旅费3规程编制赛项专家差旅费2命题命题专家命题、差旅费3裁判现场、评分、加密裁判,仲裁监督差旅费、住宿费、劳务费10奖品参赛选手、获奖选手纪念品、奖品8比赛器材6设备运输安装调试8赛场
31、布置7资源转化有关专家差旅费2赛项总结1总计50合作企业需要在经费及设备、技术等方面提供保障:一竞赛设置的竞赛工程,竞赛规模的大小、竞赛经费预算等,与竞赛组委会商定赞助经费。二提供竞赛设备。根据竞赛组委会专家组提出的要求或设计、研发、试制用于技能竞赛的设备样品,经组委会组织专家评审后进一步改良。专家鉴定合格后,投入生产。经质量检测部门检验合格后,在规定的时间内,将所需要的竞赛设备送达组委会指定的地点或需要的学校。三提供技术支持。竞赛设备生产后到竞赛开赛的期间内,根据组委会的安排,对竞赛设备的使用进行培训。免费为赛场中竞赛设备进行安装与调试,免费为竞赛过程中设备的使用和维护提供技术支持。四为本工
32、程专家论证、设备试制、筹划与组织的研讨等提供支持。五其他需要协助的工作事项。十六、比赛组织与管理按照?全国职业院校技能大赛组织机构与职能分工?全国职业院校技能大赛赛项设备与设施管理方法?全国职业院校技能大赛赛项监督与仲裁管理方法?等,明确主要组织单位、协办单位的任务分工和各单位工作职责,制定操作性强的赛项竞赛组织与管理方案。参照?2021年全国职业院校技能大赛组织机构与职能分工?2021年全国职业院校技能大赛赛项设备与设施管理方法?2021年全国职业院校技能大赛赛项监督与仲裁管理方法?等,明确主要组织单位、协办单位的任务分工,各单位工作职责,制定可操作性强的赛项竞赛组织与管理方案。一赛项专家组
33、:1.进行赛项的整体筹划,制订技术文件;2.遴选裁判员、安监员、仲裁员队伍,并制订工作细那么,组织培训;3.命题;4.负责比赛的组织实施。二合作企业:提供竞赛设备和相关技术效劳;三竞赛承办单位:1.提供竞赛场地和辅助场地;2.负责比赛赛务工作;3.提供参赛人员和工作人员的生活、工作条件,志愿者效劳等。十七、教学资源转化建设方案一大赛前由负责申办本次赛项的全国机械职业教育教学指导委员会自动化专业教学指导委员会组建教学成果建设团队专业教师、行业专家、企业工程师,负责收集比赛信息文本、资料、图片、动画、录像等;二团队参与竞赛设备的二次开发设计,开发设计基于工作过程的教学情境;三结合竞赛设备编写适合于
34、高职教学的立体化教材及整体解决方案;四建立网络共享型教学资源包,提供动态资源信息。十八、筹备工作进度时间表依据赛项筹备工作,制定筹备工作时间进度表。工作工程负责人员参与人员工作任务完成时间赛项申报申报组长申报专家组设备方案赛项辩论申报组长辩论专家辩论材料及完成辩论按大赛办公室通知时间规程编制赛项专家组长赛项专家组成员提交赛项规程大赛办公室规定提交日期前赛项启动赛项执委会主任承办校.赛项专家组长.裁判长.合作企业组成执委会.专家组,筹备工作内容及责任人.时间节点赛项公布后7个工作日内说明会赛项专家组长各代表队指导老师赛项规程解读,答疑不少于赛前45天赛题准备赛项专家组长命题专家赛题及评分表选手报
35、到前赛场验收赛项执委会主任执委会有关人员.赛项专家.各项筹备工作责任人各项工作筹备情况及整改要求赛前7个工作日裁判组裁判长裁判确定裁判.裁判报到.裁判培训赛前1天选手报到赛项执委会承办学校选手接待.报到.住宿安排赛前2天开始赛前会及开赛式执委会承办学校.参赛队和选手比赛有关问题说明.熟悉赛场.开赛式暂定2021年5月6-7日比赛赛项执委会选手.裁判及相关工作人员比赛与评分暂定2021年5月8日成绩发布与颁奖赛项执委会选手.相关工作人员宣布比赛成绩.颁奖暂定2021年5月9日十九、裁判人员建议按照?全国职业院校技能大赛专家和裁判工作管理方法?的有关要求,详细列出赛项所需现场裁判和评分裁判的具体要
36、求。序号专业技术方向知识能力要求执裁、教学、工作经历专业技术职称职业资格等级人数1机电一化、电气自动化、机械自动化机电设备调试及相关操作技能及电气理论知识副高以上职称122机电一化、电气自动化、机械自动化机械安装及电气技术工艺标准副高以上职称43机电一化、电气自动化、机械自动化自动生产线设备相关技能调试技能副高以上职称9裁判总人数25二十、其他申报赛项未尽内容的描述或说明,也可附页补充。专职联络人员: 附件样题自动化生产线安装与调试赛项第一时段工作任务书场次号 工位号考前须知一、本竞赛任务用时为4个小时。二、如任务书出现缺页、字迹不清等问题,请及时向裁判示意,进行任务书的更换。三、在完成工作任
37、务的全过程中,严格遵守电气安装和电气维修的平安操作规程。电气安装中,低压电器安装按?电气装置安装工程低压电器施工及验收标准GB50254-96?验收。四、不得擅自更改设备已有器件位置和线路,假设现场设备安装调试有疑问,须经设计人员赛场评委同意前方可修改。五、竞赛过程中,参赛选手认定竞赛设备的器件有故障,可提出更换,器件经现场裁判测定完好属参赛选手误判时,每次扣参赛队3分;假设因人为操作损坏器件,酌情扣5-10分;后果严重者如导致PLC、变频器、伺服等烧坏,本次竞赛成绩计0分。六、所编PLC程序、触摸屏组态文件等必须保存到计算机的“D: 工位号文件夹下,工位号以现场抽签为准。七、参赛选手在完成工
38、作任务的过程中,不得在任何地方标注学校名称、选手姓名等信息。 任务1 成品分拣生产线的组装、编程、调试一、背景:公司新进了一条用于成品分拣的小型生产线。你们作为公司的技术人员,请根据相关技术文档完成设备的组装、编程、调试,实现设备自动运行。成品分拣生产线由供料、输送和分拣单元构成,它们的装置侧安装在铝型材工作台面上,如以下图1-1所示。图1-1 成品分拣生产线的装置侧布局二、生产线的工作目标和控制设备要求(一)工作目标将供料单元料仓所提供的成品工件,由输送单元机械手装置运送到分拣单元,按照客户的订货要求分拣到料槽中。有效成品工件如图1-2所示,料仓中可能夹杂有白色芯白工件和黑色芯黑工件,被视作
39、次品工件。 图1-2 组合成套件的成品工件订货要求生产线最终提供由有效成品工件搭配组合成的套件,从料槽1或料槽2输出,每当某料槽推出一组套件,就有打包设备将其取出打包设备不属于本生产线设备,测试时可以用手工取出来模拟。 (二)控制设备要求1.供料单元和输送单元合用一台PLC控制,简称供送站,分拣单元站单独用一台PLC控制。2. 供送站和分拣站通过具有电气隔离的I/O通讯组成系统。请您根据现场提供的文件资料,电缆、气管及零件,连接电路及气路,正确组装和调试生产线。根据生产线控制流程正确编写和调试程序。 三、任务完成的前提条件: 1.生产线各工作单元在经过机械组装、电路、气路的连接后可以正确运行。
40、 用PLC编程软件的监控功能来评分 2.能够用PLC正确执行控制生产线的程序 3.系统符合标准要求与专业技术标准一致系统完成后将立即交付使用,你将没有时机做改良。本任务评分期间发现的硬件问题可以在下一任务中继续解决。四、工作任务细节(一)生产线设备机械部件安装1.您需要首先完成输送单元、供料单元和分拣单元装置侧装配,接着按照附页01图生产线安装平面图的安装尺寸把各工作单元安装在工作台面上,长度单位为mm。要求各个站安装误差不大于1mm。 输送单元装置侧装配效果图见附页02图。 供料单元装置侧装配效果图见附页03图。 分拣单元装置侧装配效果图见附页04图。2.各工作单元的气缸初始位置请按照下述要
41、求连接各单元气路并适当调整,确保各气缸运行顺畅和平稳。 供料单元的初始位置为:顶料气缸和推料气缸均在缩回位置。 输送单元抓取机械手各气缸初始位置为:提升气缸在下降位置,手臂伸缩气缸在缩回位置,气爪气动手指在松开位置,手臂摆动气缸处于左限位。 分拣单元各气缸初始位置为:推料一、二、三气缸均在缩回位置。3.输送单元机械手装置的初始位置输送单元直线运动机构的参考点位置(设备原点位置)位于原点开关中心线。机械手装置的初始位置在设备原点处。 (二)电气设备的安装和接线注:电气设备的接线要求均在附件电气接线表中列出,下面表达中所提及的附表均指该电气接线表内表格。1. 供送站电气设备的安装和接线 按照附表1
42、指定的供料单元装置侧接线端口信号端子分配,完成各电气元件引出线与接线端口信号端子之间的接线。 按照附表2指定的输送单元装置侧接线端口信号端子分配,完成各电气元件引出线与接线端口信号端子之间的接线。接线完成后请设置伺服驱动器有关参数。 完成供送站PLC侧抽屉内电气设备的安装。 PLC选型为下述机型之一三菱FX3U-48MT + FX3U-485-ADP特殊适配器;汇川H2U-3232MT-XP型;西门子S7-200-226CN DC/DC/DC I24/O16 24VDC供电西门子CPU ST40 标准型CPU模块,晶体管输出,24VDC供电 TPC触摸屏须安装在供送站的抽屉上,并请完成它的电源
43、接线以及与供送站PLC间的通信接线。 按照附表3-1或附表3-2中的供送站PLC I/O信号分配要求,完成PLC侧的电气接线。3、分拣站电气设备的安装和接线 按照附表4指定的分拣单元装置侧接线端口信号端子分配,完成各电气元件引出线与接线端口信号端子之间的接线并包括用于I/O通信的端子。 请完成分拣单元PLC侧抽屉内电气设备的安装。 分拣单元PLC选型为下述机型之一三菱FX3U-32MR型;汇川H2U-1616MR-XP型;西门子S7-224XP AC/DC/RLY主单元+ EM 222 数字输出8继电器西门子CPU SR40/标准型CPU模块,继电器输出,220VAC供电,24输入/16 输出 变频器采用模拟量控制使用FX系列时需扩展一块FX3U-3A-ADP特殊适配器使用H2U系列时需扩展一块H2U-6A-BD扩展卡使用S7-224XP型时可使用内置的A/D和D/A功能。使用SR40型需扩展一块EM AM06模拟量模块。 请按照附表5-1或附表5-2或附表5-3指定的分拣站PLC I/O信号分配要求,完成PLC侧的电气接线。接线完成后请设置变频器有关参数,其中要求下降时间参数为1秒。4、供送
