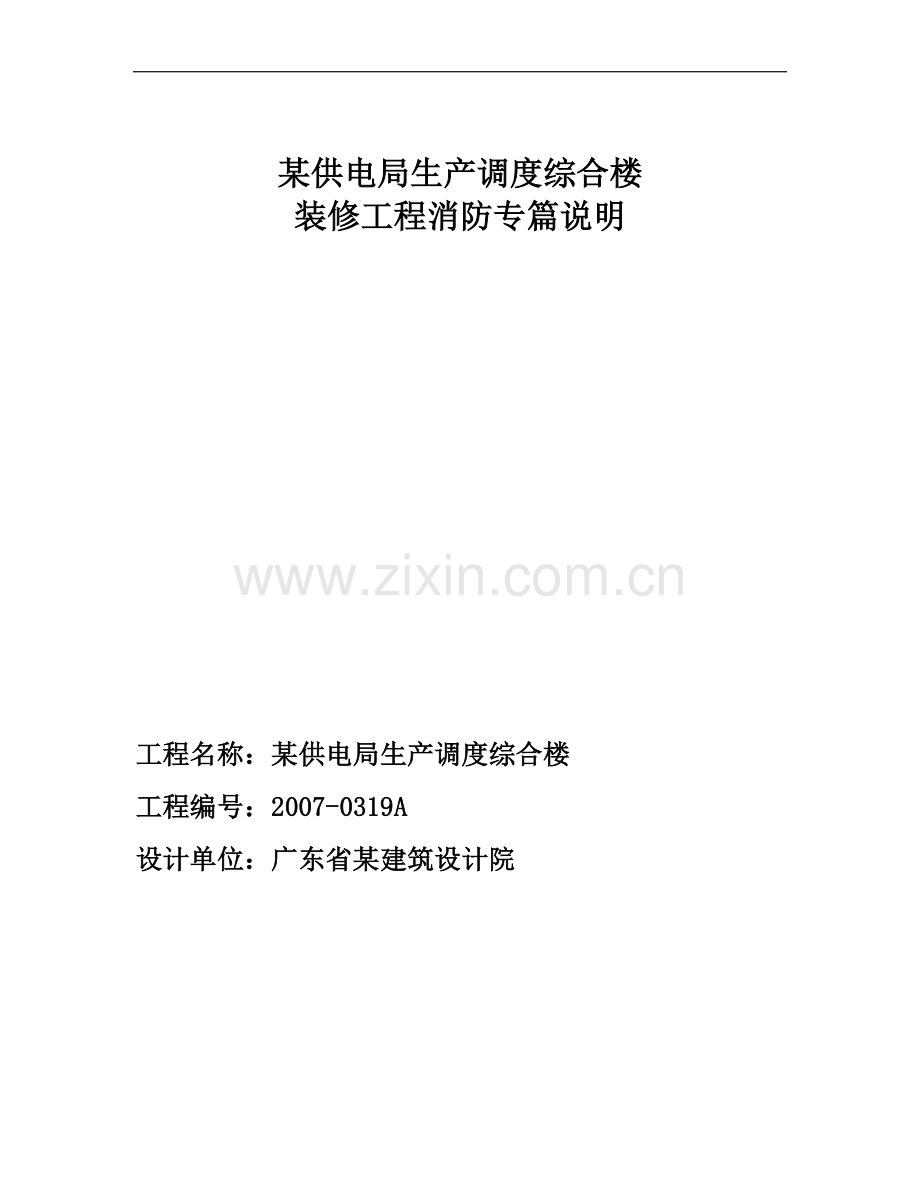

某供电局生产调度综合楼
装修工程消防专篇说明

工程名称：某供电局生产调度综合楼
工程编号：2007-0319A
设计单位：广东省某建筑设计院

项目总负责：

项目主持人：

建筑设计负责人：

消防给水及灭火设计负责人：

防排烟设计负责人：

电气设计负责人：

一、设计依据
1、《建筑设计防火规范》 GB50016-2006
2、《高层民用建筑设计防火规范》 GB50045-95（2005年版）
3、《汽车库、修车库、停车场设计防火规范》 GB 50067-97
4、《民用建筑电气设计规范》 JGJ/T 16-92
5、《火灾自动报警系统设计规范》 GB50116-98
6、《建筑灭火器配置设计规范》 GB50140-2005
7、《自动喷水灭火系统设计规范》(GB50084）(2001年版)
8、《建筑给水排水设计规范》GB 50015-2003
9、《七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范》(DBJ12-23-1999)
10、《建筑内部装修设计防火规范》(GB50222-95）
二、工程概况
1、基地位置：项目位于汕头市某路中段。
2、用地面积：6545.47㎡，实用地面积：5107.62㎡。
3、 建筑总面积: 26182.6㎡（上部总面积）+8510㎡（地下室）=34692.6㎡。
4、建筑层数和建筑高度：主楼二十七层 (屋顶高度98.92)，裙楼七层(屋顶高度26.92)。
5、建筑分类：一类高层建筑。
6、耐火等级： 一级。
7、设计使用年限：50年。

三、消防专篇说明
（一）、建筑部分
1、本工程沿建筑物周边设消防通道，有消防登高操作面，长度大于高层建筑周边的 1/4，并在此范围内设有直通室外的楼梯间出口。
2、本工程主楼标准层面积845平方米，七层以下主楼裙楼标准层面积1600平方米。作为一个防火分区，最大疏散距离<40m。
3、主楼、裙楼各设有两部有自然排烟的防烟楼梯，在首层分别设直通室外的疏散口。
4、西侧设一部消防电梯，与西侧疏散楼梯合用前室，合用前室大于10平方米。
5、首层设有大楼集控室兼作消防控制室，面积65平方米，有直通室外出口。
6、地下车库二层，每层面积4255平方米。车库面积3600平方米作为一个分区，设自动喷淋。车库设有两个汽车疏散口、四个人员疏散口直通室外。设备房面积650平方米，与车库共用两个人员疏散口。
（二）、消防电气部分
1．设计范围
(1)、消防电源及其配电系统
(2)、火灾应急照明和疏散指示标志
(3)、火灾自动报警系统
2．消防电源及其配电系统
本大楼为一类高层建筑，其消防用电设备，事故照明用电按一级负荷要求供电，采用两路10KV高压电源供电 ，两路电源互为备用，同时设一台应急柴油发电机组作为消防及重要设备的应急电源。发电机组
设有自动启动装置，并能在30s内供电。
消防控制室，消防水泵，消防电梯，防排烟风机等消防设备均由双电源供电，并在设备现场设置双电源自动切换装置。
消防用电设备均采用专用的供电回路，其配电设备设有明显标志。
3．火灾应急照明和疏散指示标志
地下车库、防烟楼梯间及其合用前室、疏散通道、变配电室、消防控制室、消防泵房、防排烟机房、自备发电机房等均设有应急照明，在各层疏散走道和安全出口处设置灯光疏散指示标志灯。应急照明灯具和疏散指示标志灯的蓄电池供电时间不少于30分钟。
4．火灾自动报警系统
本大楼为一类高层建筑，按一级保护对象要求设置火灾自动报警系统及消防联动控制系统，采用控制中心报警系统，消防控制中心设于首层。消防中心设有火灾自动报警控制器，联动控制柜等。
各层不同场所分别设感烟、感温探测器及手动报警按钮，破玻按钮，水流指示器等作为报警信号。
报警信号通过总线传输至消防中心，经确认后，按要求联动相关消防设备，并接收其反馈信号。消防中心能对消防水泵、喷淋水泵及防排烟风机等实行硬线控制。
各层设有消防对讲电话插孔，重要机房设有对讲电话机。
地下车库及各层疏散走道、电梯前室及合用前室等设有火灾紧急广播系统。火灾紧急广播系统扬声器功率为3W。
（三）、消防给水系统
1、设计范围
(1) 消防给水系统（消火栓给水系统、自动喷水灭火系统）
(2) 建筑灭火器配置
(3) 气体灭火系统
2、消防给水系统
(1) 消防用水量: 消防用水量统计表见下表
用水项目
平均时用水量（m3/h）
火灾延续时间(hr)
用水量（m3）
1. 室内消防用水
a.室内消火栓
144
3
432
b.自动喷水灭火系统
100
1
100
室内小计
244

532
2.室外消火栓
108
3
324
3.合计
352

856
(2) 消防水源：
由金砂路及本建筑北侧市政给水管上各引一根DN150给水管至本建筑周围形成环状给水管，再由环管引一条DN80给水管至地下二层消防水池，地下消防水池储备室内全部消防水量。
(3) 地下消防水池及天面消防水箱：
本建筑设有消防专用地下水池一个，容积530m³（分为两格）。
在屋面梯间顶设有一个36立方米消防水箱，供火灾发生时初期救火之用。

(4) 室内消火栓给水系统:
(a)、本建筑室内消火栓设置在走道、楼梯附近等明显易于取用的地点，消火栓间距保证同层任何部位有两个消火栓的水枪充实水柱同时到达,水枪充实水柱不小于10m。消防电梯前室设有消火栓，消防立管布置成环状网，根据建筑高度，消火栓系统分为低区及高区。低区为地下二层至地面第七层，高区为第八至第二十六层。
消火栓箱内置SN65消火栓口一个，φ19水枪一支,25米长衬胶水带一卷，Φ25x25m自救卷盘一套。在动水压超过0.50Mpa的楼层，消火栓采用减压稳压型消火栓SNJ65-A。在屋顶设有试验用消火栓。
(b)、地下二层泵房内设二台消火栓泵（一主一备），采用恒压消防水泵。水泵由室内消火栓上的破玻按钮控制启动或人工手动启动。首层室外设消防水泵接合器高低区各三套，其周围15～40米范围内设室外消火栓。
(c)、本建筑屋顶水箱旁设有消防稳压泵房，内设消火栓系统稳压设备一套，保证最不利点消火栓静水压力满足规范要求。
(5) 室外消火栓给水系统:
室外消火栓系统用水量为30升/秒，室外消火栓直接从环状市政给水管网取水，于消防车道边并配合水泵接合器位置设置室外消火栓，室外消火栓间距不大于120米。
(6) 自动喷水灭火系统：
(a)、本建筑地下车库、裙楼公共活动用房、厨房、走道及塔楼走道、办公室等能用水灭火的地方设自动喷水灭火系统，按中危险II级设计，设计水量为27.7升/秒。
(b)、地下层泵房内设喷淋泵二台（一主一备），采用恒压消防水泵。
喷淋泵由湿式报警阀压力开关自动控制启动，首层室外设喷淋水泵接合器二套，其周围15～40米范围内设室外消火栓。
(c)、自动喷水灭火系统每个湿式报警阀控制的喷头数不超过800个。每个防火分区及每个楼层分别设有一个水流指示器和一个信号闸阀。
(d)、地下车库采用68℃直立型闭式喷头；公共活动用房、走道、办公室等有吊顶处采用68℃隐蔽式吊顶型闭式喷头；吊顶内净高大于0.8m处加设79℃直立型闭式喷头；厨房采用93℃直立型闭式喷头。
(e)、本建筑在屋顶水箱旁设有消防稳压泵房，内设喷淋稳压设备一套，保证最不利点喷头静水压力满足规范要求。
(7) 大空间智能型主动喷水灭火系统：
本建筑中庭大厅上方采用大空间智能灭火装置的大空间智能型主动喷水灭火系统。系统的灭火喷头采用ZSD-40A型喷头，喷头共设置四只，设计流量为20L/S。
(8) 管材：
消防、喷淋系统给水管采用热浸镀锌钢管，DN≤80时采用螺纹连接，DN＞80时采用沟槽式卡箍连接。管道过变形缝处设不锈钢波纹管。
3、建筑灭火器配置
(a) 本建筑属严重危险级。变配电房为带电类，地下车库为A、B类，其余部分为A类。
(b) 按《建筑灭火器配置设计规范》配置手提式磷酸铵盐 (ABC) 干粉灭火器，地下车库增设推车式磷酸铵盐 (ABC) 干粉灭火器,灭火级别计算地上部分Q=0.5s/u，地下室部分Q=0.65s/u。

4、气体灭火系统
(a) 地下室自备发电机房采用七氟丙烷(HFC-227ea)有管网气体灭火系统，设计灭火浓度为8.3%。
(b) 调度机房、电子计算机房、UPS电源室等采用七氟丙烷(HFC-227ea)有管网气体灭火系统，设计灭火浓度为8%。
(c) 重要的档库采用七氟丙烷(HFC-227ea)有管网气体灭火系统，设计灭火浓度为10%。
(d) 气体灭火系统设有与消防控制中心联动的联动装置。
（四）、室内设计
本次室内设计以原建筑设计为主体，不改变防火分区，房间分隔及消防出口根据原有建筑设计布置，喷淋系统按原有建筑设计无改变。内部隔墙用加气混凝土砌块，装饰材料用料达到一类高层建筑防火设计规范要求。
1、 一层至二十七层普通会议室、电梯厅、办公室、食堂、展览厅、通道，天花用料用铝板和石膏板，墙体用料用石膏板、防火板、乳胶漆，地面用料用石板、抛光砖。
2、 一层大厅天花用料用石膏板，墙体用料用石板，地面用料用石板。
3、 四层多功能会议厅天花用料用石膏板，墙体用料用石板、铝板，地面用料用石板、防火地毯。

广东省某建筑设计院

2007.07.18．
