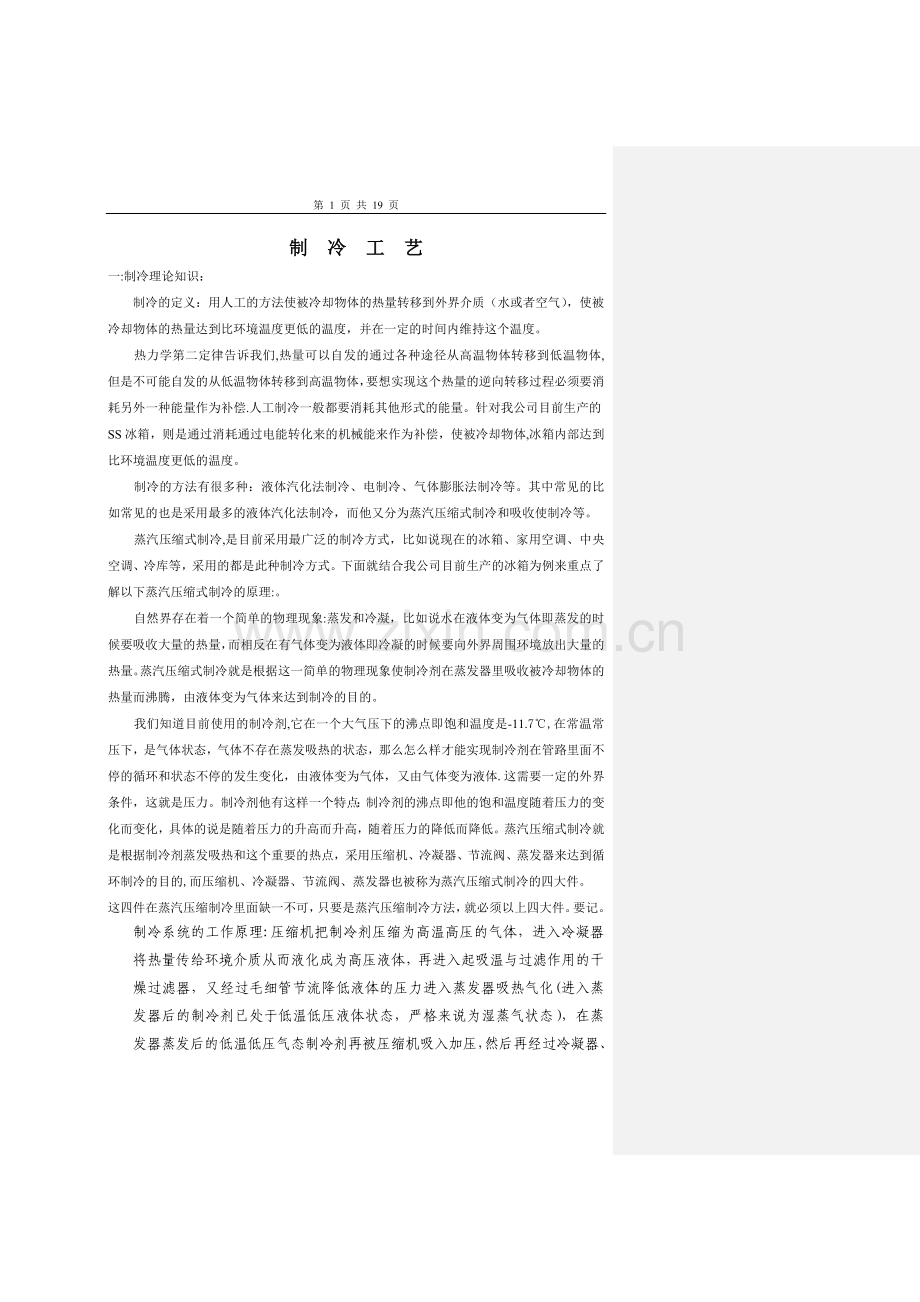

制 冷 工 艺
一:制冷理论知识：
制冷的定义：用人工的方法使被冷却物体的热量转移到外界介质（水或者空气），使被冷却物体的热量达到比环境温度更低的温度，并在一定的时间内维持这个温度。
热力学第二定律告诉我们,热量可以自发的通过各种途径从高温物体转移到低温物体,但是不可能自发的从低温物体转移到高温物体，要想实现这个热量的逆向转移过程必须要消耗另外一种能量作为补偿.人工制冷一般都要消耗其他形式的能量。针对我公司目前生产的SS冰箱，则是通过消耗通过电能转化来的机械能来作为补偿，使被冷却物体,冰箱内部达到比环境温度更低的温度。
制冷的方法有很多种：液体汽化法制冷、电制冷、气体膨胀法制冷等。其中常见的比如常见的也是采用最多的液体汽化法制冷，而他又分为蒸汽压缩式制冷和吸收使制冷等。
蒸汽压缩式制冷,是目前采用最广泛的制冷方式，比如说现在的冰箱、家用空调、中央空调、冷库等，采用的都是此种制冷方式。下面就结合我公司目前生产的冰箱为例来重点了解以下蒸汽压缩式制冷的原理:。
自然界存在着一个简单的物理现象:蒸发和冷凝，比如说水在液体变为气体即蒸发的时候要吸收大量的热量，而相反在有气体变为液体即冷凝的时候要向外界周围环境放出大量的热量。蒸汽压缩式制冷就是根据这一简单的物理现象使制冷剂在蒸发器里吸收被冷却物体的热量而沸腾，由液体变为气体来达到制冷的目的。
我们知道目前使用的制冷剂,它在一个大气压下的沸点即饱和温度是-11.7℃,在常温常压下，是气体状态，气体不存在蒸发吸热的状态，那么怎么样才能实现制冷剂在管路里面不停的循环和状态不停的发生变化，由液体变为气体，又由气体变为液体.这需要一定的外界条件，这就是压力。制冷剂他有这样一个特点：制冷剂的沸点即他的饱和温度随着压力的变化而变化，具体的说是随着压力的升高而升高，随着压力的降低而降低。蒸汽压缩式制冷就是根据制冷剂蒸发吸热和这个重要的热点，采用压缩机、冷凝器、节流阀、蒸发器来达到循环制冷的目的,而压缩机、冷凝器、节流阀、蒸发器也被称为蒸汽压缩式制冷的四大件。
这四件在蒸汽压缩制冷里面缺一不可，只要是蒸汽压缩制冷方法，就必须以上四大件。要记。
制冷系统的工作原理:压缩机把制冷剂压缩为高温高压的气体，进入冷凝器将热量传给环境介质从而液化成为高压液体，再进入起吸温与过滤作用的干燥过滤器，又经过毛细管节流降低液体的压力进入蒸发器吸热气化(进入蒸发器后的制冷剂已处于低温低压液体状态，严格来说为湿蒸气状态），在蒸发器蒸发后的低温低压气态制冷剂再被压缩机吸入加压，然后再经过冷凝器、干燥过滤器、毛细管、蒸发器，制冷剂在系统中循环往复，达到制冷效果。

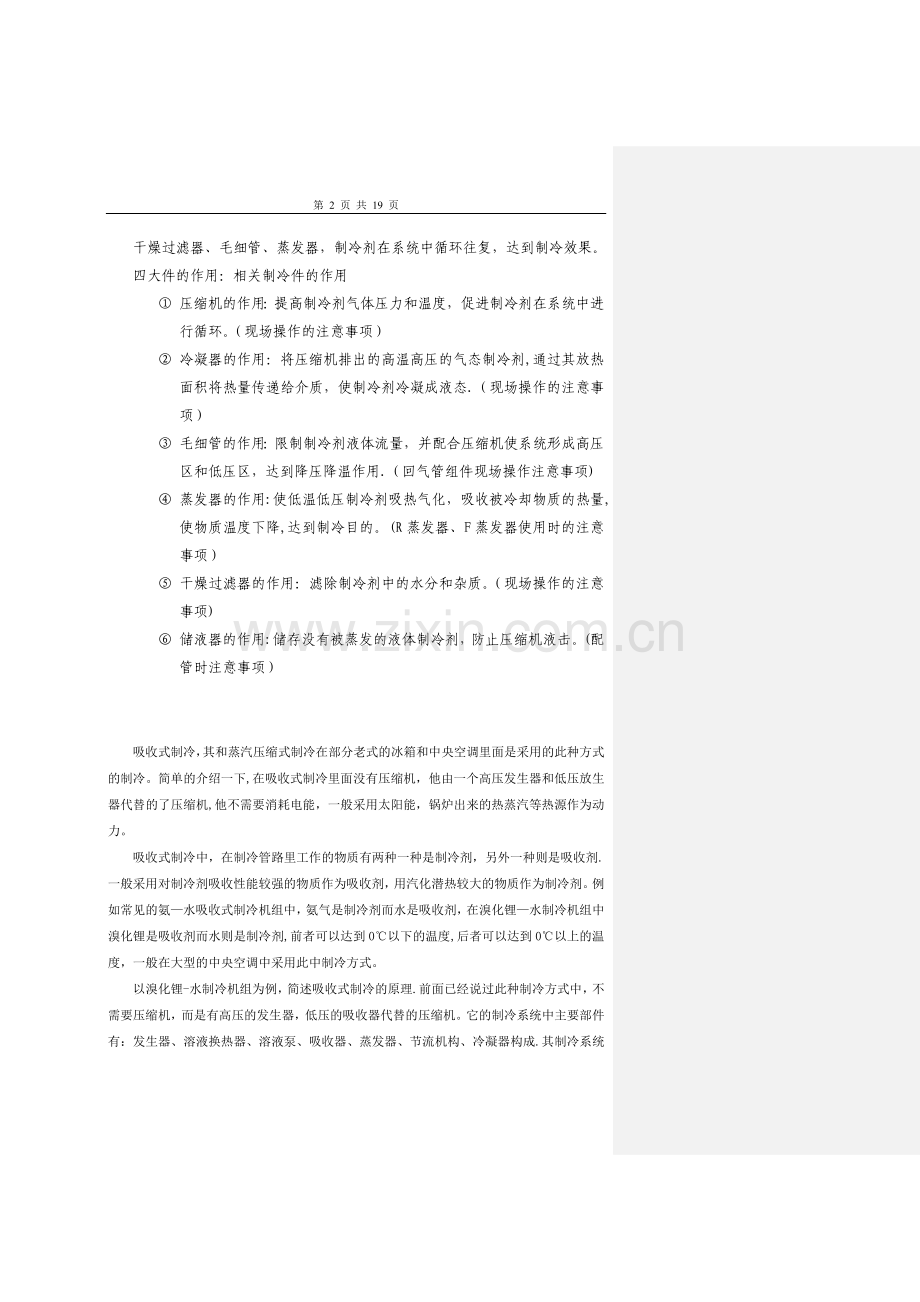

四大件的作用：相关制冷件的作用
① 压缩机的作用：提高制冷剂气体压力和温度，促进制冷剂在系统中进行循环。（现场操作的注意事项）
② 冷凝器的作用：将压缩机排出的高温高压的气态制冷剂,通过其放热面积将热量传递给介质，使制冷剂冷凝成液态.（现场操作的注意事项）
③ 毛细管的作用：限制制冷剂液体流量，并配合压缩机使系统形成高压区和低压区，达到降压降温作用.（回气管组件现场操作注意事项)
④ 蒸发器的作用:使低温低压制冷剂吸热气化，吸收被冷却物质的热量,使物质温度下降,达到制冷目的。(R蒸发器、F蒸发器使用时的注意事项）
⑤ 干燥过滤器的作用：滤除制冷剂中的水分和杂质。（现场操作的注意事项)
⑥ 储液器的作用:储存没有被蒸发的液体制冷剂，防止压缩机液击。(配管时注意事项）

吸收式制冷，其和蒸汽压缩式制冷在部分老式的冰箱和中央空调里面是采用的此种方式的制冷。简单的介绍一下,在吸收式制冷里面没有压缩机，他由一个高压发生器和低压放生器代替的了压缩机,他不需要消耗电能，一般采用太阳能，锅炉出来的热蒸汽等热源作为动力。
吸收式制冷中，在制冷管路里工作的物质有两种一种是制冷剂，另外一种则是吸收剂.一般采用对制冷剂吸收性能较强的物质作为吸收剂，用汽化潜热较大的物质作为制冷剂。例如常见的氨—水吸收式制冷机组中，氨气是制冷剂而水是吸收剂，在溴化锂—水制冷机组中溴化锂是吸收剂而水则是制冷剂,前者可以达到0℃以下的温度,后者可以达到0℃以上的温度，一般在大型的中央空调中采用此中制冷方式。
以溴化锂-水制冷机组为例，简述吸收式制冷的原理.前面已经说过此种制冷方式中，不需要压缩机，而是有高压的发生器，低压的吸收器代替的压缩机。它的制冷系统中主要部件有：发生器、溶液换热器、溶液泵、吸收器、蒸发器、节流机构、冷凝器构成.其制冷系统中有两个循环系统，一个是溶液循环，一个是制冷剂循环。先说溶液循环，在溴化锂和水构成的溶液中，水是溶剂而溴化锂是溶质，溴化锂对水有很强的吸收性能.高温高压的溴化锂-水溶液在高压发生器中，吸收来自的外界的热量，使水沸腾，变为过热的水蒸汽,而溴化锂—水溶液由于溶剂水的减少,有浓溶液变为稀溶液.溴化锂-水稀溶液由高压的发生器流入溶液换热器,进行预冷，初步的降温后，经过节流机构流入低压的吸收器，在吸收器里吸收来自蒸发器的低压水蒸汽，稀溶液从而变为浓溶液，后有溶液泵提高其压力,送入溶液换热器进行预热后流如高压的发生器，周而复始,如此循环。此为溶液循环.
制冷剂循环：高温高压的浓溶液在高压发生器内吸收外界的热量，从而使溶液中的水沸腾变为过热的水蒸汽,过热的水蒸汽，流如冷凝器，经过冷凝器，先冷凝为饱和的水蒸汽，再进一步冷却饱和液态水，后经过节流机构，降低其压力，变为湿的水蒸汽，既有少量饱和水蒸汽和大部分是饱和液态水构成的湿蒸汽,其饱和状态的液态水在蒸发器中吸收被冷却物体的热量而汽化，产生制冷效应,变为过热的水蒸汽,后流入低压的吸收器，被稀的溴化锂—水溶液吸收。不断的循环，达到制冷的目的。
通过以上原理我们可以知道，吸收式制冷和蒸汽压缩式制冷,有相同的地方都属于液体汽化法制冷，不同的是其消耗的能量不同。
在一些老式的冰箱中，也有采用吸收式的制冷方式，制冷系统中的工质（溶液）氨、水和氢。其工作原理是:当发生器内的浓氨水溶液被加热（可用煤气、石油天然气、沼气和电等热源进行加热）时，产生以氨气为主的氨和水的混合蒸气，上升进入气水分离器进行分离，混合蒸气中大部分水分因变成水滴而下落回发生器，氨气和剩下的水蒸气继续上升，经过精馏器散热，使水蒸气被冷 凝成水滴而流回发生器,由于水蒸气的冷凝，使氨蒸气的压力增大，进入冷凝器冷却为液氨，通过液封弯进入蒸发器与氢气混合，使液氨的压力下降，低温低压的液氨不断地吸热而蒸发成氨蒸气，使氨氢混合气体的密度增大，混合气体离开蒸发器进入吸收器,与其中的水相接触,氨被水吸收,再度流回发生器，而氢不溶于水，于是再次回到蒸发器中分压。如此反复循环，完成制冷。

电制冷 又叫半导体制冷或者温差制冷，是根据珀尔帖效应制成的一种制冷装置。珀尔帖效应： 当有直流电从任何两种材料构成的导体构成的电路中流过时，在两种导体的接头处有吸热或放热的现象，所吸收或放出的热量只与两种导体的材料和接头的温度有关，而与其他因素无关，这就是珀尔帖效应。由于一般金属的珀尔帖效应很弱，所以用半导体材料进行温差电制冷,他的珀尔帖效应特别显著.其工作原理：当一个P型半导体元件与一个n型半导体元件联结成电偶时,若接上直流电源，当电流通过电偶时，就会发生能量转移现象，电偶的一端放热，另一端吸热。由于每个电偶的吸、放热量很小，所以在实际应用中将若干个半导体电偶串联起来,达到增大制冷量的目的。组合后的电偶冷端置于冰箱蒸发器位置进行吸热，热端置于冰箱冷凝器位置用循环水加以冷却进行放热。由于此种方式制冷获得的热量特别小，一般在微型的制冷装置中采用,如目前出现的手提式冰箱，车载冰箱等采用电制冷。
二:电冰箱制冷原理
电冰箱有三大部分组成，既:制冷系统、电气系统、和保温系统。
1、制冷系统：制冷系统由压缩机、冷凝器、除露管、干燥过滤器、节流机构（毛细管）、蒸发器等构成。各部分的作用
压缩机：压缩机在制冷系统中有举足轻重的作用，如果把压缩机好比冰箱的“心脏”，其在制冷系统中的作用主要有两个：※为制冷剂在管道中的强制流动提供动力.※吸收来自蒸发器的低温低压制冷剂气体，并提高其压力，使其能够在较高的温度下冷凝成液体。
冷凝器：其属于一换热器,在冷凝器里，高温高压的过热制冷剂气体和外界空气进行热交换，成为饱和制冷剂液体，经过进一部冷却成为过冷制冷剂液体.
毛细管：在制冷系统中属于一节流机构，其在制冷系统中的作用有两个:※降低制冷剂的压力，使制冷系统保持一个合理的压差.※根据冰箱需要制冷量的大小,对制冷剂的流量进行微量的调节。
蒸发器:也属于一换热器，来自毛细管的低温低压制冷剂液体，在蒸发器里吸收被冷却物体的热量而沸腾，变为低压的过热制冷剂蒸汽，而被压缩机吸收。
其他如：干燥过滤器、除露管等都属于辅助部件。
干燥过滤器：顾名思意,其在制冷系统中就是其干燥、过滤作用。干燥过滤器,两头各有一过滤网，里面装的是分子筛,分子筛有强烈的吸水性能，能够吸收残留在管道和制冷剂的水分，同时由于干燥过滤器独特的结构能够有效的管道中的杂质进行过滤，使制冷系统不被堵塞。除露管：其主要作用是利用高温高压制冷剂的热量，来对冷冻箱体周围进行加热，使其边缘，不凝露。
在冰箱中还有一些其他的辅助设备如:电磁阀、单向阀等都是为了实现冰箱的某种功能而设的辅助设备。
制冷剂在冰箱管道中的流向是这样的,其在每个部件中的温度以及状态是这样的。
另外，在制冷系统中流动的工质即:制冷剂也是比较重要的。其好比人的“血液"。制冷剂的种类也有很多种，如：常见的氟里昂，还有混合制冷剂,有机化合物制冷剂、无机化和物制冷剂等。我公司目前用的制冷剂是R600a，即异丁烷，分子式：C4H10，其在标准大气压下的饱和温度即沸点为:-11.7℃，在常温常压力下是气体。他是一种环保型的制冷剂，分子中不含有氟和氯元素，其ODP和GWP值均为0，不能引起臭氧层的破坏，不能一起温室效应。异丁烷,他不属于氟里昂制冷剂，说他是氟里昂是一种错误的说法。他属于有机化合物。
常见的制冷剂：
制冷剂名称
分子式
温室效应破坏系数(GWP)
臭氧破坏系数（ODP）
备注
R12
CF2Cl2（二氟二氯甲烷）
1
3．1

R600a
C4H10（异丁烷）
〈0．01
0
易燃易爆
R134a
C2H2F4（四氯乙烷）
0．27
0

氟里昂,是对甲烷、乙烷卤素衍生物的统称,卤素衍生物即：卤族元素,氟、氯、溴、碘、砹.如:常见的R12、R22、R134a等都属于氟里昂制冷剂。
由无机化合物构成的制冷剂：如R718水和R717氨。
混合制冷剂，分为共沸点混合制冷剂，如R502,是有几种沸点相同的化合物按不同的比例混合形成的一种制冷剂。非共沸点制冷剂如：部分空调中用的R407c等。

常见操作失误引起的故障
1． 压缩机不起动
（1） 检查压缩机接线端子电压。
（2） 检查连接导线是否松动。
（3） 压缩机电机绕组是否短路或对地短路。
（4） 检查压缩机的起动器、保护器或起动电容是否有故障.
（5） 对于电脑冰箱检查电气控制电路.
2． 制冷剂充灌过多
（1） 压缩机入口处吸气管结霜。
（2） 压力、输入电流比正常值高。
3． 制冷系统泄漏
（1） 压缩机排气管不热。
（2） 箱内温度达不到要求或不制冷
4． 压缩机运转而无制冷作用
（1） 系统有水分，造成堵塞.
（2） 制冷剂不足,通常是因泄露漏所致。
（3） 压缩机性能降低,主要表现排气不良即排气压力低回气压力高。其原因是压缩机部件磨损，使制冷剂循环量减少。
（4） 蒸发器存油过多,影响蒸发器的传热。

2、电器系统
对于目前的直冷式冰箱,他的电器系统也相对来说比较简单。他主要有压缩机电路和门灯开关电路相串联构成。一个典型的双门直冷式电冰箱的电路系统如下图：

冰箱电器原理与控制系统培训
一、 冰箱电器控制目前有3种控制方式。
1． 电子控制.即利用各电子元件组成的控制回路控制压缩机制冷情况，一般电子控制冰箱使用电子元件比较多而复杂，控制精度低。
2． 机械控制。即主要利用温控器感应箱内温度控制压缩机的循环制冷情况。电路简单,但控制精度也不高.
3． 电脑控制。由传感器感应箱内温度，将信息传递给A/D数模转换器处理后，再由单片机发出指令指挥各个负载的工作.电脑控制冰箱电器回路简单，控制精度高。
二、 冰箱一般要用的电器零部件
1． 普通直冷冰箱有：温控器、压缩机及其两器、灯泡、灯开关。
2． 普通风冷冰箱有：温控器、压缩机及其两器、除霜定时器、除霜加热管、风扇电机、恒温器、熔断器、灯泡、灯开关.
3． 普通直冷电脑冰箱有：主控制板、温度感温头、其他与1同.
4． 风冷电脑冰箱有:主控制板、温度感温头、其他与2同。
5． 多循环冰箱增加电磁阀组件控制。
三、 介绍冰箱主要电器零部件工作原理
1． 温控器：其工作原理是靠温控器感温管内的冷媒随温度变化产生不同的压力，由管内不同的压力调整温控器内部的触片应该在什么断开或闭合。科龙目前用的最多是定温复位式温控器.如WDF28K其中间点温度特性（停机点温度为：-18±2℃;开机点温度为：4.0±1℃即开机温度是固定的）
温度控制器的作用是使电冰箱的使用者能按其要求控制电冰箱的温度,以满足冷冻和冷藏食物的需要.对温度的控制，一一般都用压缩机的停、开时间控制来实现的.电冰箱的温度控制器,按所用感温元件的不同可分为两大类，即感温襄式温度控制器和压力式温度控制器。
(1)。压力式温度控制器的工作原理:
a.压力式温度控制器的工作原理：
目前,我们使用的温度控制器是压力式温度控制器。
压力式温度控制器主要由温包、毛细管和弹簧压力计等组成，温包是温度传感器.
压力式温度控制器的工作原理是:压力温度控制器是利用感温物质的压力随温度而变化的特性工作的，先把感温物质充灌在温包内，然后，通过毛细管和弹簧管压力计相连，当温包内的感温物质受到温度的作用后，密闭系统内的压力发生变化，使弹簧管的自由端产生位移，通过连杆和传动机构带动指针,在刻度盘上指示相应的温度。
压力式温度控制器温包内充灌的物质一般有三种：
1．气体 通常选用氮气
2．液体 通常选用水银、甘油等
3．低沸点液体 通常选用甲苯、氯甲烷、乙醚等
b.压力温度控制器的特点:
压力式温度控制器广泛用于制冷系统、加热系统中,其特点是
1）.结构简单
2)使用方便
3）测温与控制范围广，可在-80—500℃之间.
2． 压缩机及其两器(启动器、保护器):
压缩机在制冷系统中就起泵的作用，通过压缩机做功使热量由低温物体移向高温物体。
压缩机是制冷循环系统的动力,它好比电冰箱的心脏。借助这个“心脏”，使制冷剂在系统的管道中往返循环。压缩机把在蒸发器中吸热变为低压气体的制冷剂通过管道吸入压缩机,并压缩为高温高压蒸气,再送入冷凝器中散热降温；液态的制冷剂通过管道经毛细管节流后重新进入蒸发器，膨胀汽化吸热，吸热后蒸气又被压缩机的低压吸气管回压缩机。如此不断地循环，使蒸发器和周围环境的温度不断下降。这一过程是通过制冷压缩机进行热功转换的过程。
制冷压缩机是电冰箱的主要部件，通过制冷压缩机压缩气体，并提高气体压力和输送制冷剂来实现制冷的.压缩机的种类很多，目前，我们采用的是全封闭式压缩机。全封闭式压缩机，它体积小,转速高，但散热条件差,因此,应采取强制通风冷却或加油冷却管;功率在100W以下的，一般都采用自然冷却。另外，全封闭式压缩机结构紧凑、重量轻、密封性能好、运转平稳、噪声低.又因为全封闭式压缩机的电动机浸入低温制冷剂蒸气中，改善了电动机的冷却条件,减少了电动机的耗电量，因此，提高了效率。
(1).压缩机的工作过程:
当电动机启动以后带动主轴旋转，曲柄销也围绕主轴颈旋转，通过滑块、滑管,将旋转运动转变为活塞的往复直线运动。压缩机的工作过程可分为吸气过程、压缩作功过程和排气过程.
电冰箱的启动和安全动转装置是确保压缩机(包括电动机)正
常启动和安运转的装置,包括启动继电器，过载保护继电器等.
(1)启动器是一种PTC元件,其阻值随温度的升高而增大,它是串联在压缩机的起动绕阻而并联在压缩机的运行绕阻上.（冰箱压缩机使用启动器一般在80℃时应小常温电阻值，在175℃时应大于100KΩ）。
在压缩机式电冰箱中，启动继电器是一个重要的控制元件,它不公担负电动机的启动和超载过热保护的任务，而且还通过温度控制器来决定压缩机是否需要运转。启动继电器可称为电冰箱的“卫士"，压缩机的启动，开、停必须经过它。
（1） 保护器是一种双多金属片，具有过热过流保护的特性.（冰箱压缩机使用的双金属片一般在120±5℃断开，在61±9℃闭合)。
3． 感温头：它是一个具有负向特性的热敏电阻，随温度升高其阻变小。
4． 除霜定时器：目前科龙用的除霜定时器青岛英维丝和日本佳时宁,科龙冰箱用的定时器除霜周期为8h±6min,化霜恢复时间7min1S±2 min24S.
5． 防爆除霜恒温器:断开温度为6±3℃，接通温度为-7±6℃。
6． 防爆温度熔断器组件：断开温度为72+2-5℃。
7． 电磁阀:有单稳态、双稳态磁阀两种.目前科龙除BCD-226AJ、246AJ两循环冰箱用单稳态电磁阀，其他的多循环冰箱都用双稳态电磁阀。
它主要组成部件是一个活动铁芯，活动铁芯是由两个工作位置，三个接口（一个进口，一个常闭出口和一个常开出口，并由铁芯工作位置的改变来控制制冷剂流向的电磁阀。是一个两位三通阀。
（1）两位三通单稳态电磁阀:通过供电断电转换管路。(阀其初始状态先通R毛细管。当其有电流通过时F毛细管接通；没有电流通过时R毛细管接通。)｛主要为两循环冰箱使用}
（2）两位三通双稳态电磁阀：通过线圈极性的变化（即受电压信号控制)转换管路，当停止供电时状态保持。{主要为两循环冰箱使用}
（3）三循环以上冰箱一般使用两位二通双稳态电磁阀：其受电压信号控制分别为导通及截止两种状态，不供电时状态保持。（正脉冲电磁阀导通，负脉冲电磁阀截止)｛主要为}
四、 冰箱控制原理
1． 机械直冷冰箱工作原理。
2． 电脑风冷冰箱工作原理。

电器系统中各个部件的作用：
1、压缩机电路
压缩机:冰箱中的压缩机也有很多种类。一般都为活塞式压缩机：可以分为：往复活塞式压缩机和旋转活塞式压缩机，其中往复活塞式可以分为滑管式和连杆式，旋转活塞式可分为定片式和旋片式压缩机。其作用前面已经有介绍。
纯粹的压缩机电路有，串联的压缩机保护器和并联在启动绕组上的启动器构成。压缩机要工作必须要满足两个条件：压缩机的主绕组即运行绕组上得到交流220V的启动电压;压缩机的副绕组即启动绕组上得到一个瞬时的启动电流。
压缩机的附件：有很多，包括减震垫、间套、继电器罩壳、卡黄、启动器、保护器等，值得注意的是包括压缩机所有的附件在装配时必须要是原装的,其中主要介绍一下启动器和保护器。
启动器：是为了满足压缩机的启动绕组上得到一个瞬时的启动电流而设计的。压缩机通电后，首先在运行绕组上接通220V的启动电压，然后通过启动器给压缩机的启动绕组通上电源，是压缩机的电机得到旋转磁场而旋转，当压缩机的转速达到额定转速的80％时，启动器能够自动切断在启动绕组上的电源。只有压缩机的运行绕组在参见工作。常见的启动器有重锤式启动器和PTC式启动器。
重锤式启动器:根据重力作用,而工作的，装配时要注意不能装颠倒，不能装倾斜,否则其将不起什么作。压缩机刚通电起动的瞬间，通过起动器电流比较大，此种起动器内就有较大的电流通过其中的线圈，而产生磁场,吸合线圈中间的衔铁，从而接通起动绕组.随着压缩机转速的不断正大，而启动绕组端的电流也不断的减小，使起动器中线圈产生的磁场力减小，而衔铁也因为重力作用落下，从而使触点断开，启动绕组断电。
PTC式起动器：他实际上是一个温度系数的热敏电阻启动器.当压缩机刚通电的瞬间，由于PTC元件的温度还比较低,他的电阻比较小，可以看作是通路。随着起动电流的增大，PTC元件的温度升高,而其的电阻会成倍的增大，此时可以看作是断路。PTC元件是一种稀土烧制而成的一种材料,有一个临界温度，当其低于临界温度的时间，其电阻值很小，如在常温下，其电阻大概在20欧姆左右，一旦其温度高于这个临界温度,其电阻会瞬间成百倍甚至千倍的增大.值得注意的是：PTC元件很容易受潮，受潮后再通电很容易破裂而失去作用。PTC元件刚通电后，大约要经过2～3min才能恢复，所以冰箱在刚断电后，不能马上再通电，要等2～3min.
保护器:保护器串联在压缩机电路中，是一种过载过热保护器，其紧贴在压缩机外壳上,当电路中的电流增大时或者压缩机本身的温度过高时，保护器会自动切断电路，而防止以外事件的发生。常见的保护器，如我们目前接触的都是碟形保护器,他由发热丝和双金属片串联构成.当电路中的电流增大时或者压缩机本身的温度过高时,保护器里的双金属片因为受热会发生弹性变形,从而使触点断开,切断电路。
温控器：其是冰箱中重要的控制部件，直接串联在压缩机电路中,根据冰箱内部的温度来控制压缩机的起、停。常见的温控制器由机械式温度控制器和电子温度控制器，机械温控器其实就是蒸汽压力式温控制器，由温控器的毛细管和感温包，感受被控制物体的温度变化，从而引起毛细管内工质的压力发生变化，引起毛细管端部感温囊变化,在通过温控器的几个触点来控制其通电或者断电.电子温控器其实就是一种负温度系数电阻做的温度传感器.
我们目前使用的除了电脑冰箱使用的电子温控器外，其他用的都是WDF系列定温复位型机械温控器。既开机温度随着档位的升高而降低，停机温度是固定不变的.除了定温复位型温控器外，还有定温差型号温控器，他一般安装在冷冻室，通过冷冻温度来调节冰箱整体的温度；还有普通型温控器WPF系列；WSF系列化霜复合型；WMF系列控制风门型温控制器.
常用的定温复位型温控器,一般有三个接线端子：即H、L、C，其中H—L被称为“内开关电路”在一般情况下其是常通的，只有在温控器打“0“档时，才是断开的。L—C是受温度控制的，在常温下，其也是通的。在一般情况下,温控器的三个接线端子之间是相互通的，用这个方法我们可以用万用表测试其是否通电。其侧面有两个螺钉,其中一个是温度调节螺钉，另一个是温差调节螺钉。两个螺钉一般在出厂时已经调节好，一般不能动.
温度补偿加热器:其贴在冷藏蒸发板上，在感温头的旁边.在冬季如不能自动开机时，可以人工打开温度补偿开关，通过加热使感温头感受的温度升高，从而使电冰箱能够开机。
2、门灯电路：门灯电路有照明灯和门灯开关串联而成。
3、保温系统：
保温系统由门体、箱体、门封、PU泡末层、内胆等构成。保温系统的作用,主要是用来维护制冷系统的制冷效果。其质量的好坏直接影响到制冷性能和能耗。
三：冰箱常见制冷和电器方面的问题：
冰箱的命名：根据87版国标的方法，B代表家用冰箱,C代表冷藏箱，D代表冷冻箱，CD代表冷藏冷冻箱。后面是有效容积代号,后面是冷却方式代号,无霜冰箱用W表示，后面是改进设计序列号。
新型电冰箱的命名方法：
名称上的文字依次是：
产品代号:B表示。
类型功能代号：C，D，CD。
规格代号:有效容积.
冷却方式代号：无霜冰箱用字母W表示。
改进设计序号：用汉语拼音字母顺序表示,但是不能使用，I，M,O，S，W，Y。
控制方式代号：机械控制不表示，电脑控制用Y表示。
节能标志代号：普通节能不用表示，超级节能用S表示.
温区标记代号：双温区以及以下不表示,多温区用M表示。
外观颜色表示：A表示珍珠白，F表示金丝黄，L表示拉丝银，E表示印刷版拉丝银,D表示银色喷涂,M表示银灰。
冰箱制冷以及相关零部件常见故障排除方法：
1、压缩机
■压缩机在正常运行时，可以听到均匀的运转声，用手触摸压缩机的外壳，可以感到有轻微的震动，并有稍微的烫手，一般温度在60～90℃。其运行电流一般在0.8～1。4A左右。
压缩机效率低
其表现出来的是冰箱运行，但是不制冷.对于此类型的问题,我们放掉制冷剂，断开压缩机的排气管和吸气管，把压机通上电源，压机运行，用手堵住压缩机的排气端，感觉排出来的气体很微弱.出现此类故障的原因一般有以下几个方面：
※ 压缩机的高低压阀片或阀垫被击穿.
※ 压缩机的排气缓冲管断裂.
※ 压缩机内部出现泄露。
■压缩机通电后,不能正常启动。此类型的问题可以分为：压缩机本身故障、压缩机电机故障、压缩机控制电路的故障.
压缩机本身的故障：压缩机卡缸又称抱轴.压缩机通电后不启动，并发出“嗡嗡"的响声，片刻后，保护器断掉。通电后测试保护器的电流，明显偏大与正常值，有3—4A。通常说的卡缸是指：压缩机的活塞和汽缸之间、滑块与滑管间等的配合面相互抱合，摩擦力增大，使其无法正常启动。产生此类故障的原因一般有以下几个方面：
※ 压缩机搁置的时间太长，导致压缩机内部的配合面失去油膜使摩擦力增大。
※ 压缩机本身其配合部件的配合间隙太小,冰箱运行一段时间后,由于温度升高，产生膨胀作用而引起卡缸。
※ 压缩机冷冻油其杂质过多，运行时杂质进入配合面之间，引起卡缸。
※ 润滑不良、润滑油粘度过大.压缩机油路系统出现堵塞，压缩机生产过程中,工艺没有控制好等。
针对此类问题一般有两种维修方法：即震动法和加电容法。
压缩机电机故障：压缩机在正常情况下其启动绕组电阻值和运行绕组电阻值应等于其总绕组.通过测量其电阻值,可以判断此类故障。
压缩机控制电路故障：一般是指：起动器或者保护器坏掉。
■压缩机内的减震吊簧断裂或者脱落。压缩机在运行时，有较大的撞击声。一般是由于压缩机倒放或者倾斜角度过大而引起的。
2、制冷管路系统堵塞或者泄露。
焊堵：当怀疑为此类故障时，可以断开干燥过滤器下部约：10mm处的毛细管，断掉干燥过滤器，从压缩机工艺管端充入1.2Mpa的干燥氮气,看两端是否有明显的气流流出,来检查其是否堵塞，若堵塞的话，在通过对管道分段测试的方法，直至故障找出，排除。
管道泄露：当怀疑制冷管道有泄露时,可以通过观察看外露的管道焊口是否有油渍，先用1。2兆帕的干燥氮气，进行总体保压24小时，进行检漏、测试；然后断开干燥过滤器下部约:10mm处的毛细管，并把两端焊接封牢,把系统分为高压和低压两个部分，断开压缩机的排气管和吸气管。高压部分充入1.57爪帕的N2,低压部分充入1.2兆帕的N2，对管道保压、检查漏.
3、毛细管的堵塞： 毛细管的堵塞可以分为毛细管冰堵、脏堵和油堵。
毛细管的脏堵：由于制冷管道里面含的杂质过多，或者焊接过程中产生的氧化皮杂志等，造成毛细管道堵塞.一般分为两种情况,一为微堵，其表现为冷凝器下部和干燥过滤器内有大量的制冷剂液体，干燥过滤器温度低，冰箱制冷效果差,系统高压和低压温差减小。另外一种是全堵,冰箱不制冷。
毛细管的油堵：油堵其实也是脏堵，是由于压缩机冷冻油含杂质过多，造成。
毛细管的冰堵:由于制冷管道、制冷剂、冷冻油等含水分过多，或者抽真空没到位造成的。在冰箱运行的初级阶段，能够正常制冷，过一段时间，由于冰堵而无法正常制冷.等冰堵化后，又能正常工作。制冷呈周期性间断。
维修方法:从干燥过滤下部将毛细管断开,从压缩机的工艺管端用干燥的氮气，进行排堵，直至问题解决.
4、干燥过滤器
干燥过滤器堵塞：由于过滤器本身含的杂质量过大,毛细管插入深度不合适等因素造成。从干燥过滤下部20mm处将毛细管断开，会发现其毛细管端有大量的制冷剂喷出而过滤器端无气体喷出.一般换干燥过滤器就可以解决问题。
干燥过滤器冰堵：由于干燥过滤器吸水过多造成.冰箱运行时,干燥过滤器的温度明显较低，严重的还在干燥过滤器处凝露、结霜。冰箱制冷也呈周期性出现。

四：冰箱整机常见的问题汇总以及原因。
1、 冰箱不制冷：应先检查压缩机是否启动。
压缩机不启动：可以分为压缩机本身有故障或者电路有故障不导通。然后再深入做进一步的分析。
压缩机能够正常启动:制冷系统有堵塞现象或者制冷剂完全泄露完，或者压缩机本身高压和低压部分存在有串气、不排气现象.然后再根据实际情况做进一步的排查和维修。

2、冰箱开停机频繁:
※冰箱门封吸合效果不好，造成制冷效果差，冰箱开停机频繁。
※压缩机的启动器坏，起动后不能正常断路，保护器保护，压缩机开停频繁。压缩机的保护器坏，造成压缩机提前保护，断开，压缩机开机和停机频繁.
※制冷系统管道抽真空抽取不好，也容易造成开停机频繁。
※温控器灵敏度过高、开停机温差小，造成开停机频繁.
※压缩机绕组短路.
※箱体保温系统不好,出现空泡等现象.
3、冰箱长时间运行不停机。遇到此类问题应首先看冰箱其温度,可以分为以下几种情况：
⑴冰箱制冷、温度都正常看温度曲线，冷藏温度都在0度以下,而不停机。
※ 温度控制器本身有问题,停机点不合格，或者插入深度不合适，没有插入到位。
※ 箱体预装在装配过程中，感温头导管粘贴不到位、不牢固.
※ 感温头导管内有发泡料进入、感温头导管距离侧板太近，没有真正的感受到蒸发器本身的温度。
⑵冰箱制冷效果差,冷藏、冷冻温度都不达标或者冷藏不达标而冷冻温度很低。测试时间内没有达到其停机温度。
※冰箱冷媒灌注量较少，造成冷藏温度高,而冷冻温度低而长时间不停机。
※冰箱内部管道焊口堵，干燥过滤器、毛细管等堵塞,出现局部节流现象，造成温度不到标，不停机。堵塞指的都是微堵，如果全堵的话将会出现不制冷。
※毛细管压比不合适，压缩机制冷量小等也能造成此类状况，但可能一般可能性都不大，在冰箱维修过程中，应注意尽量不要去减毛细管。
※制冷管路出现泄露现象，使制冷效果差.在性能曲线上可以看的出来。泄露量小的话，效果和制冷剂少效果一样，若泄露量大，冷藏会不制冷，冷冻刚开始会冷，但随后冷冻温度会很快回升。
※冰箱冷藏门封吸合不严，温度不达标，冷藏内部有大量的霜；冷藏蒸发器离胶，没有有效进行换热，温度不达标。
4、冰箱测试过程中周期不足 此类问题和冰箱的制冷不正常有一定的联系。首先要
检查其温度和性能测试曲线,来判断是制冷系统的问题还是控制系统的问题.针对我公司所产冰箱目前的状况，其在四档进行测试时，一般90min左右，冷藏温度在0—5℃，冷冻温度在-25℃左右,也就是说在正常情况下冷藏温度一般在0-5℃，甚至说是—1℃时冰箱应停机。若其性能曲线和温度都是合格的，则一般应是由于温控器本身的质量问题,或者温控器的毛细管没有插入到位。对于换温控器来进行解决，如果，不行则多半是由于，温控器的毛细管没有和冷藏蒸发器良好的接触，没有感受到其真正的温度，在一车间表现出来的是其停机点低，此类问题正常情况下，需要挖开泡料重新粘贴感温头导管后,在进行测试。若是由于其制冷系统温度下降慢,造成的周期不够,甚至不停机则要对制冷系统进行排查维修来解决.
5、冷冻温度高 冷冻温度高影响的因素很多,就目前我公司商检房测出温度高的箱体,其主要有以下几个原因。
※制冷系统出现微堵.
※制冷管道出现部分折变现象。
※温控器停机点过高，冰箱测试过程中停机早，造成冷冻温度高.
※测试过程中，也可能造成其冷冻温度高，如，门没有关闭好，温控器档位没到位，夏天时间箱体温度过高等等.
6、冷藏温度高 和以上冷冻温度高一样，就目前返测试来说，容易造成冷藏温度高的主要有以下几个方面的因素：
※制冷系统出现微堵.
※制冷系统管道出现泄露。
※制冷剂灌注量偏少.
※冷藏门没有关闭严、冷藏蒸发器离胶、箱体出现空泡等。
7、冷藏、冷冻温度均高。主要有以下几个方面的原因：
※温控制器本身停机点高，冰箱停机早，需要换温控器或拔温控器的毛细管来解决.
※制冷系统出现微堵，或者管道折扁。
8、周期不稳： 主要表现出来的是,冰箱在运行的第一到第二周期内,曲线正常，当运行到第三个周期后，停机点或者开机器点出现偏移，使制冷曲线出现异常波动。造成此类问题主要有以下几个方面的因素：
※温控器本身质量问题,需要换温控器来解决。
9、二次不开机或者二次不停机:
※温控器本身质量问题,需要换温控器来解决。
※箱体制冷管道出现制冷剂泄露。
10、压缩机噪音大：主要有以下几个方面的原因：
※压缩机本身的制冷问题，噪音大，需要换压缩机进行解决.
※压缩机螺钉松，接水盘松,压缩机仓碰管等引起共震，产生大的噪音。
※制冷管堵，或制冷剂多，排气压力大，压缩机超负荷运动。
11、冰箱制冷慢:产生此类问题主要有以下几个方面的原因:
※冰箱出现泄露,使制冷剂逐渐减少。
※制冷系统出现微堵造成。
※制冷剂灌注量少.
※箱体预装管道整形状,没有装配好出现高压管和低压管换热现象。
※箱体空泡，蒸发器粘贴后有离胶现象。
※压缩机功率小。
※毛细管流量太小.可能性小。

电器性能的维修：
※绝缘电阻不合格,产生此类问题的维修方法:
1、用绝缘电阻表检测整箱的绝缘电阻进行确认，若绝缘电阻不合格，则先检查各电器件连接器的插接是否良好，如未插接好,则重新插接好，再检测绝缘电阻，若仍不合格，进行下一步返修.
2、用排除法逐一用绝缘电阻表对各电器件进行检测，为方便检测,检测时可将怀疑的电器件与冰箱分开，再检测冰箱，如冰箱的绝缘电阻合格，则确认该电器件绝缘电阻不合格,更换该电器件后再重测冰箱，如冰箱绝缘电阻合格则完成返修；如仍不合格则按上述方法继续检测其余电器件。一般情况下应先检测用于加热用的电器件（如除霜加热管等）和压缩机。（换下的不合格品应做好标识，注明原因.）
3、如因内藏导线绝缘电阻不合格则由部装返修处理，若不能返修的须拆箱报废，并通知责任部门确认。

※功率不合格：
1、将冰箱通电，并将万用表打至交流电压AC300V档,然后检测压缩机两端的电压,如压缩机两端有AC220V（或AC110V）（视乎箱体额定电压而定)左右的电压，而压缩机不运行，则需更换压缩机；如压缩机运行几秒钟后停下,则判为制冷管道高压部分焊塞,进行焊塞返修。
2、 若压缩机两端无AC220V或AC110左右的电压,则判电源线与压缩机之间的线路为断路，用万用表的电阻档逐段检查电源线与压缩机之间的线路来确定哪部分线路断路并进行返修,不能返修的作拆箱报废处理并通知责任部门确认。(若是电脑控制冰箱,可根据线路图铭牌用万用表的电阻档检测电源线到主控制板的电源输入线路及主控制板到压缩机负载的线路是否通路，如通路则判为主控板故障，更换主控制板。换下的不合格品应做好标识，注明原因。)
※耐压不合格，被击穿或者有闪络现象。
1、用耐压检测仪检测整箱的电器强度进行确认,若耐压击穿或闪络，则先检查各电器件连接器的插接是否良好，如未插接好，则重新插接好,再打耐压检测,若仍不合格，进行下一步的返修。
2、用排除法逐一用耐压检测仪对各电器件进行检测，为方便检测，检测时可将怀疑的电器件与冰箱分开,再检测冰箱，如冰箱无击穿或闪络现象，则确认该电器件耐压不合格，更换该电器件后再重测冰箱,如冰箱无击穿或闪络现象则完成返修；如仍不合格则按上述方法继续检测其余电器件。一般情况下应先检测用于3、加热用的电器件（如除霜加热管等)和压缩机。（换下的不合格品应做好标识，注明原因。）
如因为内藏导线耐压不合格，则该冰箱须拆箱报废，同时通知责任部门确认.
※接地电阻不合格:
检查压缩机托板的接地螺钉是否紧固及接地孔是否生锈
