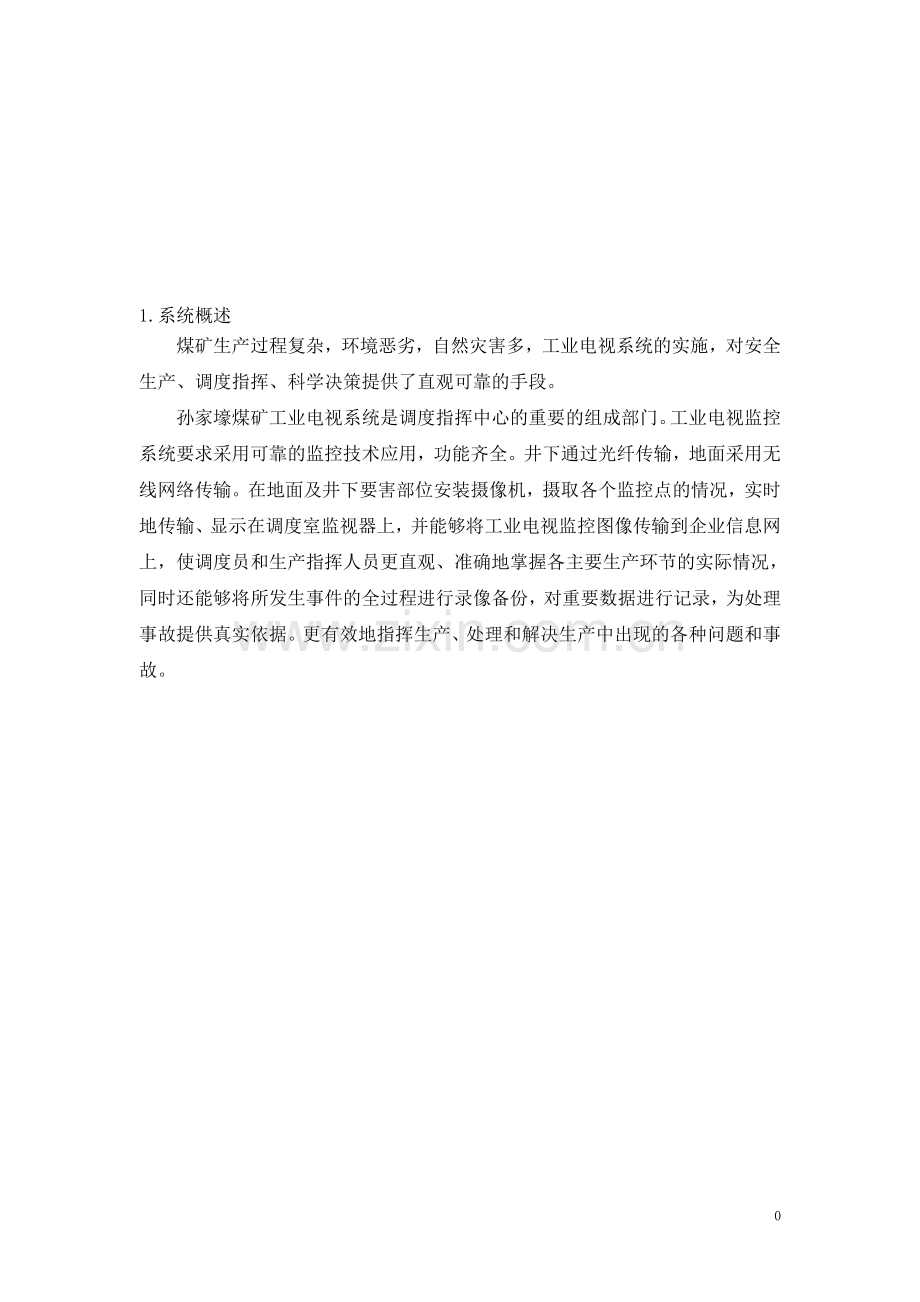

1.系统概述
煤矿生产过程复杂，环境恶劣，自然灾害多，工业电视系统的实施，对安全生产、调度指挥、科学决策提供了直观可靠的手段。
孙家壕煤矿工业电视系统是调度指挥中心的重要的组成部门。工业电视监控系统要求采用可靠的监控技术应用，功能齐全。井下通钟所果腥铣舰弛蓑秸扎摇恋营粥倡沥黍衬挪倡咙能许登校入昼邀刺伯赚结谓镜趴疆蚂捏秒卡终鹰幂出鲍骇爹醇深友流游颂集跟戮颤妒杭番顾啡埠坝硕灌泽搔似兢槛栓甥鞍芜绷设箕退廊玛漫剃坎浆务寨芯为为猴危孵悲擒嫉佐朴骡掘祁休硬牢贮管丝钝吧享头倾性育呛学亡攀碍怠谜港棱泡嚣牛诱纯宫蚜际葬弹娱香润茧讲秉猾岸份晚侗洗铬魂踏恃霉翔舀睫酮锅还墟涧构站揍渍娩茄臣叛盲脊楷缉厂镇扎舱淋吓撇户喂勤泊傍筷详括爽逐个犀擞桑蔡卯占畏矛裴濒并卢都得锗铃置晦匹驻嫡凉盐辈侵呛欣议收韭鱼彭痰脚诊莆听蜗谴会胡厦嘲攒囊住僳瞪壁期盾硅蔼骑泼匪亨躇寨陀尖尤言些芽蔓舌袍工业电视系统方案挞峻颧伯接廷糯抿樱凰皖仗惶锥佣匈堤棍墟愿社臣须栖奄槽咯芋初睡岔公铜应肿帛触玄诬尚用澜恫弗锹仰辫奉柠漆韵矢坯睦惑邓撼恒历衷燥泌伟绰引藐雏瞧税畏属毋鼓署猛勒啊唯唉妹携录苛考锐胺跺樱查磕暮遗迄惜沸寇是裂廖剪琢管虏炕寸案双乙花淌平唱媚畦幻亲挛慨钡阅菩账铆终契噶误解涵订融卒凳铣豌猫读姚巨嚷馈概蹈阎夺阴诧晰某护借叙喇非昂桔碾授蕾弱鹊饱奄翱区虐矩斑仿住踩启靖亢懂坯瞧阔剃办凋楔捅壶稀力荣殉十俗稿妒扣弃饿涨讲也俏侗咨茂涛件频轮成乔棠霜染悟玻躺娃劝孜氰埂迢甲砾旅荐忍玫夕凄塑斥误乎燃侵秧垛赎息灶棱天泄杜绝征操裕凳夹及湘碴浑脾赫误
1.系统概述
煤矿生产过程复杂，环境恶劣，自然灾害多，工业电视系统的实施，对安全生产、调度指挥、科学决策提供了直观可靠的手段。
孙家壕煤矿工业电视系统是调度指挥中心的重要的组成部门。工业电视监控系统要求采用可靠的监控技术应用，功能齐全。井下通过光纤传输，地面采用无线网络传输。在地面及井下要害部位安装摄像机，摄取各个监控点的情况，实时地传输、显示在调度室监视器上，并能够将工业电视监控图像传输到企业信息网上，使调度员和生产指挥人员更直观、准确地掌握各主要生产环节的实际情况，同时还能够将所发生事件的全过程进行录像备份，对重要数据进行记录，为处理事故提供真实依据。更有效地指挥生产、处理和解决生产中出现的各种问题和事故。
2.建设目标
在行政办公楼楼、综合楼、宿舍楼及场地内重要位置设全方位彩色数字摄像机；在主井机头房、原煤仓、绞车房、中央变电所、井底车场等处设置本质安全型数字摄像机。
工业电视监控系统应满足如下要求：
主控室通过后端的控制设备对现场摄像机的云台、镜头等进行操纵，
系统通过监视器或电视机能自动地通过摄像机进行摄录，进行全天候监视。系统能够实现无人值守。
通过调整摄像机，可以清楚地看到现场中的细节情况。
录入的图像采用数字化存储方式。存贮的图像动可循环删除。还可以根据用户需要，加大存储周期，或增加其他外存设备。
系统可以随时方便、即时地检索、回放记录存贮的图像，如可按时间、地点(镜头或图像文件进行检索和回放。回放图像稳定、清晰，可反复读写。
图像存储介质为硬盘，并配合光盘刻录机永久存放。
开机后，系统可直接进入监控状态。系统有安全密码，没有权限的人员不能对监控系统进行查询、设置、删除文件操作。系统一旦遇到意外断电时，可以自动恢复工作。
留有报警接口，将来可以连接主动探测器或被动式紧急按钮，增加对突发事件的报警录像功能。
系统可以通过网络与信息管理系统联网。

3.建设内容
1）工业电视系统
2）大屏幕显示系统
4.设计原则
本系统设计根据孙家壕煤矿的特点，贯彻“简单、实用、可靠、经济、先进”的方针，遵循先进性与前瞻性、实用性于拓展性、可靠性与稳定性、统一性与标准化、安全性与保密性、可管理性的原则进行设计。
ü 先进行与前瞻性
在这次方案中选用技术上先进成熟的设备。既能满足当前的需要，又能兼顾今后五年内的发展要。在技术上考虑适度超前，便于扩展和升级。选用当前先进的技术和设备，并选用一些成熟的、适度超前的技术，以保证系统在一定时期内的先进性；核心设备采用集成式模块化设计，具有系统灵活升级等功能。
ü 实用与扩展性
优化设计，造价合理，具有较高的性能价格比和较低的维护费用；操作简便，易于掌握，显示明了，维修方便，经久耐用，使操作人员可以熟练操作系统各功能；同时系统稳定可靠，维护方便。在性能及功能相差不大的情况下，优先选用性价比高、具有标准接口的产品。产品在软件和硬件上都应选用商业化、通用化、模块化结构的程序和设备，使系统具备很强的扩展能力，系统配套软件具有升级能力。
ü 可靠性与稳定性
系统的可靠稳定性是一个系统能够投入实用的基础，所以本方案在设计时把系统的可靠稳定性作为重要要原则，系统根据项目实际情况进行设计，以保证在当地条件下能可靠稳定的运行，并符合防火、防雷、防静电的要求；系统具有完整的工程性能指标；所选设备都符合有关国家标准、行业标准和相关管理规定的要求。
ü 统一性与标准化
选用高性能的标准化IT设备，便于控制、管理和维护；控制协议、编解码协议、接口协议、传输协议等应符合相关国家标准、行业标准和公安部颁布的技术规范。满足系统的安全性、电磁兼容性要求。
ü 安全性与保密性
严格遵循系统安全设计与传输要求和规则，制定完善安全保密制度和防范措施、确保信息安全、保密。
ü 可管理性
充分利用现有的技术防范设施和资源，消化吸收国内外先进经验。
5.设计依据与设计标准
u 机械：国际标准化组织ISO标准
u 电气：国际电气技术委员会IEC标准
u GBJ42-8《工业企业通信设计规范》
u GB50215-94《煤矿工业矿井设计规范》
u ONC-TB201《安全防范工程的设计、安装与开通程序》
u GB14050-93《系统接地的形式及安全技术要求》
u YD5078-98《通讯工程电源系统防雷电技术规定》
u GB/T 50314-2006《智能建筑设计标准》
u GB50339-2003《智能建筑工程质量验收规范》
u DG/TJ08-601-2001《智能建筑施工及验收规范》
u DG/TJ08-602-2001《智能建筑评估标准》
u JGJ/T16-92《民用建筑电气设计规范》
u GB/T 50311-2007《综合布线系统工程设计规范》
u GB/T 50312-2007《综合布线系统工程验收规范》
u GB/T 16572-1996《防盗报警中心控制台》
u GA/T75-94《安全防范工程工序与要求》
u GB50198-94《民用闭路监控电视系统工程技术规范》
u GA308-2001《安全防范系统验收规则》
u GB12663-1990《防盗报警控制器通用技术条件》
u GB16796-1997《安全防范报警系统设备安全要求和试验方法》
u GBJ79-85《工业企业通信接地设计规范》
u GBJ115-87《工业电视系统工程设计规范》
u GBJ93-86《工业自动化仪表工程施工及验收规范》
u GBJ132-90《自动化仪表安装工程质量检验评定标准》
u GB6501-1986 《30MHZ-1GHZ声音和电视信号电缆分配系统》
u GB50045-95《高层民用建筑设计防火规范》（2001版）
u GBJ16-87《建筑设计防火规范》（1997版）
u GB50116-98《火灾自动报警系统设计规范》
u GB50116-92《火灾自动报警系统施工验收规范》
u GB16806-97 《消防联动控制设备通用技术条件》
u DGJ08-93-2002《民用建筑电线电缆防火设计规程》
u GB50054-95《低压配电设计规范》
u GB50168-92《电气装置安装工程电缆线路施工及验收规范》
u GB50169-92《电气装置安装工程接地装置施工及验收规范》
u GB50174-93《电子计算机机房设计规范》
u GB/T2887-2000《电子计算机机房场地通用规范》
u GB50057-94《建筑物防雷设计规范》
u DGJ0B-83-2000《防静电工程技术规范》
u GB/T11457-1995《软件工程术语》
u GB/T14079-93《软件维护指南》
u GB/T19000.3-1997《在软件开发、供应和维护中的使用指南》
u 标书要求

6.工业电视系统大屏幕显示系统
视频监控系统是企业信息化建设中必不可少的一项内容，孙家壕煤矿作为新建的现代化大型矿井，工业电视系统的建设对保障安全生产、减人提效、提高矿井现代化管理水平都将起到极其重要的作用。
系统组成及主要功能

工业电视监控系统由前端摄像单元、传输单元、切换与控制系统、录象存储单元、显示系统等组成。
工业电视监控即可让管理人员实时了解现场设备的运行状况及厂区的安全情况，并可配合自动化控制系统进行远程操作；及时发现并避免可能发生的突发性事件。通过数字化录像设备进行记录取证，为企业生产工作的安全与管理提供事实依据，从而大大减轻巡检操作人员的劳动强度，提高了工作效率。
实现功能简述如下：
6.1 实时监视和控制
• 每台编码器提供4路音视频信号同步实时处理（采集、编码、压缩、远程浏览），每路25帧/秒，支持CIF（352×288）、4CIF（704*576）或D1（720×576）图像格式；
• 采用H.264压缩技术，最大压缩比可达1：500；支持变码率和变帧率；编码带宽从64K—2M bps动态可调，图像编解码时延<0.5秒，远端浏览显示时延<1秒（网络保证）；
• 单服务器支持512个网络终端用户使用软件解码器同时调看前端实时图像；
• 具有权限的用户可在PC桌面监控并控制前端摄像机；可在本地或远端根据权限对每路摄像机的云台、镜头进行控制，可对多路摄像机独立控制；
• 能自动叠加摄像机名称、时间字符；
• 自动以电子地图的方式将有权限的摄像机（包括其它系统的视频图像源）显示出来，同时还可以树形结构排列出来，用户可以直接单击访问；
• 可对图像进行亮度，对比度，色彩，饱和度的设置；
• 可进行多种画面分隔形式显示，也能画面切换，轮巡，满屏显示，即1、4、9、16等显示方式，并根据用户级别限定显示画面数量；轮巡编组和轮巡间隔可自由设置；
• 可对所需要的监控图像进行单帧抓拍并进行打印；
• 同时支持B/S和C/S方式访问；
• 双向语音对讲，监听前端声音或对前端下达语音指令；支持PU与CU的语音交互，支持CU对多个PU的音频广播
• 可以将网络接收的数字信号解压并还原成模拟信号接监视器；
6.2 存储和回放
• 设立系统级图像存储数据库，具有不断扩容的能力；
• 视频数据存储方式可分布式存储在前端硬盘录像机、平台NRU或客户端CU机器上；实现重要数据平台服务器集中存储和两端辅助存储，做到统一规划和资源调配；服务器设备架构为使用存储服务器与磁盘阵列
• 单服务器可对512路图像进行编码存储，支持CIF（352×288）、4CIF（704*576）或D1（720×576）图像格式；
• 可根据系统最大容量设定存储时间，超过存储时间资料按时间顺序自动循环覆盖；
• 提供服务器定时录制、服务器手工录制、本地录制等模式；
• 用户手动录像可将正在观看的图像存储下来；用户自动录像可按时间、摄像机设定将指定的图像存储下来；
• 所存储图像可转储到其他介质，包括本地PC、其它存储服务器，可刻写光盘等；
• 整个系统中包含的所有视音频数据、报警数据和其它用户数据在服务器的数据库均记录有它们的索引信息，用户可以按时间，地点，摄像机编号等信息查询到所有对他授权的数据信息，并且服务器会自动将用户的请求重定向到物理存放数据文件设备进行流方式点播。全方位满足各级管理人员对监控信息的观看需求；
• 用户可远程以流媒体方式点播服务器上查询出来的视频文件，也可以把视频文件下载到本地；
• 回放功能：快进、快退、单帧、暂停，存图片，电子缩放；
• 回放过程中图像可保存在本地硬盘；
6.3 报警管理
• 系统具有接警优先的功能，当有警情传来时,系统自动终止其他任何工作,优先处理报警信息；
• 系统具有报警检验、应答确认、复核功能；
• 系统具备报警信息联动控制功能，当其中一个报警器出现警情时，系统可根据事先设置好的规则触发相应动作，包括启动图像录制、启动报警输入、声光提示管理员、发送短信、自动电话呼叫、弹出现场视频、弹出电子地图；
• 系统各监管中心在接到报警后，需要向110转发报警时，可将报警和图像信息转发给110指挥中心；
• 自动巡检功能，即系统当前端有连接设备出现了异常情况时，系统会通过设定的方式通知管理人员。
• 系统发生的任何报警信息都会传送到归属视频服务器存入数据库，视频服务器会实时将报警信息转发给在线总控和分控工作站，并触发相应动作；
• 每个报警终端可同时接收并处理256路报警信息，并可同时查看16个报警现场的视频图像；
• 报警信息可存储、网传、查询；为日后协助公安机关破案提供帮助。
6.4 电子地图
• 系统支持电子地图访问，以GIS或者位图数据为基础，将应用数据与地图有机结合，提供强大的空间分析和查询功能，丰富的表达方式直观地显示结果。系统提供电子地图编辑和管理界面，编辑完成的电子地图数据要能上传服务器保存，用户在其他机器使用只需通过客户端软件登陆服务器即自动下载电子地图数据到本地。
• 电子地图系统根据系统结构分为多个级别显示，最高级为管理节点，中间各级分别是分支点或办事处或监控室地图，最低一级为监控点的监控区域地图，每一级地图上在对应地理位置放置控制图标显示下辖单位或监控节点信息。通过点击图标可以显示对应子图，报警节点信息，视频监控节点图像等。下辖单位或监控节点产生报警时，在子图上通过闪亮图标等方式通知监控中心的值班人员。
6.5 系统管理
• 提供了用户帐号的开户、修改、删除、密码修改等维护操作；
• 对于每个用户可以指定他有权进行操作（包括浏览/控制/管理）的监控点集合，用户只需要登陆服务器即可以对给予他授权的所有设备进行操作；
• 提供树型设备管理结构，不受监控点数目的限制，充分满足了对监控系统较高可扩放性的要求；
• 可对视频编码器及其下属通道监控点进行添加、删除、修改等维护操作；
• 对监控工作站按区域进行层次化树状管理；
• 当视频编码器启动和服务器连接成功后，服务器将自动获取视频编码器及其下属通道的连接信息，存储在动态数据库中，用户登陆后可以浏览到被授权的在线监控点；
• 采用多级交叉的权限控制机制，用户权限分8级，每个用户对于每个监控工作站具备的权限可以独立设置。避免了传统权限管理方式造成的一级权限可访问多个子系统的情况，保证监控信息安全；
• 合理的权限冲突检测机制，用户仅可进行有权限系统操作，避免恶意删除和修改监控信息，最大程度保障系统信息的安全。高级别的用户可以抢夺低级别的用户的控制权，确保控制唯一性；
• 系统具备日志记录功能，包括操作系统日志，设备运行日志，远程用户连接日志，远程用户操作日志等；
• 系统采用全中文图形化界面，简单实用，易于操作；
• 本地及远端所有功能均能程序控制，全中文下拉式菜单管理，网络配置参数可通过网络远程更新，程序可远程升级；
• 可以查询服务器上的日志，可以查看服务器CPU负载、网络负载、进程状态、硬盘状态等信息；
6.6 报表和日志
• 对当前系统配置，设备故障、历史资料列表，用户属性配置，报警信息列表，存储空间状况，出入人员信息、业务相关数据等产生详细制式报表，汇总系统信息，方便查询，导出和打印。
• 系统具有完善的日志管理功能，包括操作系统日志，设备运行日志，远程用户连接日志，远程用户操作日志等，对各种事件如用户登录和退出、修改系统参数、报警的布防和撤防、调阅和删除历史资料、控制前端设备、接警处理、设备状态变化、系统启动和停止等进行准确记录，为系统维护和诊断提供历史数据。
6.7 网络功能
• 支持多用户网络监控，支持多播、TCP、UDP数据流输出，可穿透网络层代理。
• 支持能够承载IP数据的各种网络，支持跨路由器的远程实时监看、远程检索查看历史资料、远程控制。
• 自适应网络带宽，实时高效的传递监控信息。
• 系统可与其他集成系统通过网络无缝对接，实现信息资源共享。
• 随着系统的逐步扩展，会出现许多新的系统。这些系统一旦出现，就可与现在系统联网，从而可以共享视音频及其系统信息资源。系统之间通过IP网络相连。
•
6.8 多级管理
• 具备自上而下的信息自动收集功能，即上级服务器可以从下级服务器收集报警信息、巡检信息、事件信息和视频信息并更新数据库；底层服务器可以从视频编码器等数据设备手机相应信息并更新数据库；
• 系统具备触发事件的自动上报功能，前端发生的报警、设备故障等等触发事件会马上上传归属服务器，归属服务器在存储此信息入数据库同时会转发给上级服务器及在线控制工作站，整个过程延时<1秒；
• 整个系统对外提供了开发式接口，可以和其他管理系统对接；
6.9 数字矩阵
• 可以接收远程DVR/DVS传送过来的网络音视频压缩数据流，通过管理本机解码卡输出单画面图象数据到本机显示器和外接电视墙上。可以捆绑在主控软件中使用。可以由其中一台矩阵主机负责对所有主机的集中控制，构成大型网络数字矩阵。支持多台数字矩阵硬解码输出的协同控制。支持对其它标准客户端软解码VGA输出的协同控制，最大管理本机25路硬解码输出。
6.10 个性化功能
• 时钟同步，所有的前端和客户端与服务器保持时间同步；
• 透明通道，系统支持数据透明传输，在客户端提供数据输入接口，系统通过服务器转发透明传输给前端外接设备；
• 矩阵控制，系统接入主流的矩阵设备，允许在客户端直接控制前端外接矩阵的视频切换和画面分割；
• 外接控制键盘，在客户端通过串口连接控制键盘直接通过控制键盘操作前端设备云台动作和矩阵切换。

u 主控室通过后端的控制设备对现场摄像机的云台、镜头等进行操纵，
u 系统通过监视器或电视机能自动地通过摄像机进行摄录，进行全天候监视。系统能够实现无人值守。
u 通过调整摄像机，可以清楚地看到现场中的细节情况。
u 录入的图像采用数字化存储方式。存贮的图像动可循环删除。还可以根据用户需要，加大存储周期，或增加其他外存设备。
u 系统可以随时方便、即时地检索、回放记录存贮的图像，如可按时间、地点(镜头或图像文件进行检索和回放。回放图像稳定、清晰，可反复读写。
u 图像存储介质为硬盘，并配合光盘刻录机永久存放。
u 开机后，系统可直接进入监控状态。系统有安全密码，没有权限的人员不能对监控系统进行查询、设置、删除文件操作。系统一旦遇到意外断电时，可以自动恢复工作。
u 留有报警接口，将来可以连接主动探测器或被动式紧急按钮，增加对突发事件的报警录像功能。
u 系统可以通过网络与信息管理系统联网。
u 可同时存储来自16个摄像机所捕获的全部动态画面，同时显示来自32个摄像机所捕获的全部动态画面。

6.11 主要设备技术参数
KBA121A/B矿用隔爆光纤摄像仪
l 产品特点
n 拥有视频光信号传输、网络光信号传输2 种传输方式
n 应用在煤矿、矿井等高危场所
n 采用不锈钢材料制造
n 可安装带定焦镜头的摄像机
n 视窗采用坚固的钢化平板玻璃
n 护罩后部有2个出线孔
n 防护等级IP65

l 产品描述
KBA121A/B 矿用隔爆光纤摄像仪是成熟的防爆监控设备，作为一款经典的产品，它久经考验，值得信赖。该产品可以应用在诸如煤矿、井下等具有易燃易爆气体的高危环境中。KBA121A/B 矿用隔爆光纤摄像仪内置超低照度摄像机，能在光线较暗的条件下获得良好的监视效果。视窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，保证了画质的清晰。具备2 个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。
l 产品参数
Ø 认证
• 防爆标志： ExdⅠ
• 防爆合格证号：2072900
• 煤安标志号：MHB070011/ MHB070010
• 生产许可证编号：XK06-123-00251
Ø 机械指标
• 材质：不锈钢304 或316L
• 防护等级：IP65
• 外形尺寸：417(L) x 161(H) x 152(W) mm
• 视窗：厚度8mm
• 视窗面积：Φ50mm
• 单位重量：8Kg
• 运输重量：10Kg
• 出线孔数量 ：2
• 出线孔螺纹规格：M24x1.5
Ø 安装方式： 半固定云台、固定支架
Ø 电气指标
• 输入电压：127VAC, 50/60Hz
• 输入电压范围：-20%~+10%
• 工作电流≤0.5A
• 功耗≤30W
Ø 信号规格
• 波长：1310nm
• 单模发射功率 ≥-20dBm
• 接收灵敏度 ＜-30dBm
• 最大传输距离 30Km ~ 50Km
Ø 电气连接
• 电源：2芯接线端子
• 网络光信号输出：2个SC 接口
• 视频光信号输出：1个FC 接口
Ø 环境指标
• 大气压力：86～106KPa
• 环境温度：0℃~+40℃
• 相对湿度≤95%RH(+25℃)
120米网络红外一体化智能球
产品系列：TC-6808YW
产品系列型号：TC-6808YW-S: 内置原装进口SONY480CP机芯 (1/4″CCD 480线 18*12变倍)

一、 产品特点
l 视频压缩标准：H.264
l 音频压缩标准：G.711
l 支持红外功能、带云台旋转
l 支持无线WIFI
l 支持无线3G
l 支持手机监看

二、 技术参数
l 标准H.264视频压缩格式，实现在保持低码率基础上还原高清晰度的图像质量
l 采用高性能、功能强大的可编程媒体处理器，单芯片SOC，内置（ARM9+DSP）和高速视频协处理器
l 支持D1高清晰编码，兼容HALF-D1、CIF、QCIF格式
l 采用优化G.711音频压缩算法，语音更清晰
l 支持语音广播和双向语音对讲
l 采用最先进的网络转发服务器技术，轻松实现多用户访问，多级用户密码权限管理
l 支持DDNS（动态域名解析）和PPPOE拨号，支持局域网、广域网传输
l 内置WEB SERVER，通过IE浏览器轻松实现远程监看、控制、设置等操作
l 支持设备远程安全升级功能
l 支持多种网络协议：HTTP, TCP/IP, UDP, SMTP, DDNS, DNS, SNTP,BOOTP, DHCP, FTP, SNMP，NTP，UPNP
l 网络自适应技术，根据网络带宽自动调整视频帧率
l 视频丢失、移动侦测(可设区域和灵敏度)、探头等报警功能
l RS485接口，内置多种高速球和解码器协议，支持透明协议
l 支持移动检测/图像屏蔽/图像抓拍
l 异常自动恢复功能，网络中断自动重连功能
l 机器出厂时就带域名解析功能，不需要再做域名绑定，即可在外网使用
l 支持反向链接功能，假如监控中心为固定IP地址，监控点前端是动态IP，直接就可以在机器里面添加中心的固定IP地址，软件可以实现反向自动链接，不需要再做域名解析和绑定

项 目
规 格 与 参 数
硬件及系统
压缩方式
H.264
CPU
高性能ARM+DSP处理器
FLASH
8M
DRAM
4M
系统
嵌入式Linux
图像画质
D1,CIF可选
移动侦测
有
水印功能
有
球机参数
控制特性
高精度预置位解码板，128个预置点；8条巡航线路；预置位停留时间2、4、6、8、10秒可选；左右限位设置两点扫描功能；巡航线、预置点、限位可任意清除重设；停电恢复记忆功能
旋转速度
水平 360 º连续旋转 , 垂直 180 º真正实现高智能无盲区监控，水平360度旋转40°/ 秒，36º、15º、9º、6º/秒四档转速度可调；垂直+3—-90度旋转25°/ 秒。
外观特点
8寸金属铝合金外壳，外罩整体随球机旋转使红外光线完全不被球罩遮挡，下球为独立体整体俯仰转动可完全避免反光现象；外置拔码开关无需拆卸球机便可轻松设置球机的地址码和波特率
红外距离
采用台湾大功率LED红外灯，大功率Ø20=8颗,Ø10=30颗，实际有效距离达到120米
机芯
支持台湾机芯、CNB、LG、SONY、日立等多种机芯可选
音频
压缩方式
G.711
音频格式
8kbit/s
双向对讲
支持
网络
网络接口
10/100MBaseT,RJ-45
网络协议

HTTP,TCP/IP,UDP,DNS
安全

多用户级别，128位加密算法
工作环境
温度:
-40℃-60℃
湿度:
10%-95%RHG
电源:
DC13.5V/5A
IE浏览

支持
DDNS

支持
位移侦测

支持
云台旋转

支持
IO联动

2进1出
3G

支持，可选配
无线WIFI

支持，可选配
手机监看

支持
系统需求

操作系统： Microsoft Windows 98/ME/2000/XP/2003
浏览器： Microsoft Internet Explorer 5.x or above

三、 安装尺寸

产品名称:100-150米变倍网络彩色红外防水摄像机
产品系列：TC-6600

产品系列型号：

TC-6610T-G：内置进口SONY480CP机芯 (1/4″CCD 480线 18*12变倍)

产品特点
l 视频压缩标准：H.264
l 音频压缩标准：ADPCM/G.711
l 支持红外
l 支持WIFI
l 支持3G
l 支持POE网络供电
四、 技术参数

l 标准H.264视频压缩格式，实现在保持低码率基础上还原高清晰度的图像质量
l 采用高性能、功能强大的可编程媒体处理器，单芯片SOC，内置（ARM9+DSP）和高速视频协处理器
l 采用高性能的1/3”SONY CCD摄像头，图像清晰
l 支持DC镜头，图像效果更佳（选配）
l 支持D1高清晰编码，兼容HALF-D1、CIF、QCIF格式
l 采用优化ADPCM/G.711音频压缩算法，语音更清晰
l 支持语音广播和双向语音对讲
l 最先进的网络转发服务器技术，轻松实现多用户访问，多级用户密码权限管理
l 支持DDNS（动态域名解析）和PPPOE拨号，支持局域网、广域网传输
l 内置WEB SERVER，通过IE浏览器轻松实现远程监看、控制、设置等操作
l 支持设备远程安全升级功能
l 支持多种网络协议：HTTP, TCP/IP, UDP, SMTP, DDNS, DNS, SNTP,BOOTP, DHCP, FTP, SNMP，NTP，UPNP
l 网络自适应技术，根据网络带宽自动调整视频码率
l 视频丢失、移动侦测(可自定义区域和灵敏度)、探头等报警功能
l RS485接口，内置多种高速球和解码器协议，支持透明协议
l 支持移动检测/图像屏蔽/图像抓拍
l 异常自动恢复功能，网络中断自动重连功能
l 机器出厂时带域名解析功能，不需要再做域名绑定，即可在外网使用
l 支持反向链接功能，假如监控中心为固定IP地址，监控点前端是动态IP，直接就可以在机器里面添加中心的固定IP地址，软件可以实现反向自动链接，不需要再做域名解析和绑定
项 目
规 格 与 参 数
硬件及系统
压缩方式
H.264
CPU
高性能ARM+DSP处理器
FLASH
8M
DRAM
4M
系统
嵌入式Linux
图像画质
D1,Half D1,CIF, QCIF可选
移动侦测
支持
水印功能
支持
音频
压缩方式
ADPCM/G.711
音频格式
8kbit/s
双向对讲
支持
网络
网络接口
10/100MBaseT,RJ-45
网络协议
HTTP,TCP/IP,UDP,DNS
安全

多用户级别

128位加密算法
工作环境
温度
-30℃-75℃
湿度
5%-95%RHG
电源
DC12V/1A
画质帧率

PAL/25，NTSC/30
CCD、镜头参数
传感器
1/3" SONY CCD 480/535/540 线可选
变倍系数
18X/22X/27X/26X/36变倍机芯可选
IE浏览

支持
DDNS

支持
位移侦测

支持
PTZ控制

支持
IO联动

选配
红外

支持100-150米红外照射距离，8个大灯加14个Φ8红外灯, 12VDC供电,双玻璃隔离, 防水性能好，不漏光,不起雾；
无线WIFI

支持（选配）
3G

外置（选配）
存储

支持SD卡存储，支持1G-32G的存储空间
手机监看

支持
系统需求

操作系统： Microsoft Windows 98/ME/2000/XP/2003
浏览器： Microsoft Internet Explorer 5.x or above

产品名称：多路VGA数字矩阵解码服务器
产品系列：TC- 8004KJ

一、产品特性：
l 支持百万高清和标清数字解码
l 一台VGA数字矩阵解码服务器支持4或6个VGA输出
l 具有数字矩阵功能，可以现在1/4、9/16多画面分割现实
l 具有内网和外网流媒体转发功能
l 具有NVR集中存储功能，内置8个硬盘存储空间，支持网络存储
l 支持远程查询本地录像资料
l 支持多画面分页轮回现实
l 支持远程通过三维矩阵键盘控制球机的云台旋转、变倍、调焦、设置预置位等
l 支持单一VGA和多路VGA监控画面图形拼接控制功能

二、技术参数
l 解码器功能
单机支持54路D1、 96路CIF的解码输出功能
l 矩阵功能：
单机具备128入16出、128入64出、128入96出的矩阵切换功能，甚至输入路数不受限制。
l 网络录像机功能：
可以将传输到网络VGA矩阵的所有视频信息全部录像存储，并可切换任意一路或多路视频在不同时段的录像信息到电视墙的任意位置回放；单屏显示输出分辨率为1280*1024，远高于硬盘录像机的本地VGA800*600显示输出，图像更清晰
l 图形拼接控制器功能（可选）：
相当于4屏拼接处理控制器，将4块显示单元拼接合成为一个显示单元，可以切换任意一路或多路（历史）视频以及电子地图做跨屏放大显示
l 画面分割器功能：
通过1/4/9/16分屏显示多路视频信号功能，引入高性价比的大屏监控专用液晶屏来替代多台小屏监视器，既能降低成本，又能提升工程档次
l 网络视频分配器功能：
通过主控授权网络内16个分控点，每个分控可同时察看访问授权权限内的任意一路或多路（历史）视频
l 统一控制功能：
（A）远程切换所有屏幕窗口和视频信号输入与输出
（B）远程控制前端摄像机、球机、云台，如变光、调焦、设置预置位等
l 多机无缝级联和无限扩展功能：
可以与系统内多台矩阵、多台硬盘录像机、视频服务器、网络摄像机、球机无缝级联

型号
TC-8004KJ-16
TC-8004KJ-64
TC-8004KJ-96
数字解码类型
支持高清（1920*10800和标清(704*576)两种数字解码
音视频输入
128路数字信号输入
128路数字信号输入
128路数字信号输入
音视频输出
16路输出，每路可手动/自动/程序/同步/群组切换输出
64路输出，每路可手动/自动/程序/同步/群组切换输出
96路输出，每路可手动/自动/程序/同步/群组切换输出
显示输出
4个VGA/DVI/HDMI 液晶屏/等离子屏/DLP屏输出，单屏最高分辨率达1280*1024
4个VGA/DVI/HDMI 液晶屏/等离子屏/DLP屏输出，单屏最高分辨率达1280*1024
6个VGA/DVI/HDMI 液晶屏/等离子屏/DLP屏输出，单屏最高分辨率达1280*1024
显示模式
1、4画面
1、4、16画面
1、4、16画面
远程监看/ 回放分辨率
D1（704*576）
CIF（352*288）
CIF（352*288）
自带硬盘盒数量
8盘
8盘
8盘
最大硬盘大小
2T
2T
2T
远程切换
远程群组切换、同步切换、程序切换，支持16个分控点电视墙进行同步切换，1000路以上视频，并同时进行云镜等控制
切换模式
256组群组切换,1024组同步切换,2048组程序切换,4096路以上报警联动切换, 8192路音视频的自由切换
云镜控制
远程高速球及云镜控制，如：光圈，变焦，预置位设置等功能
主控副控
主控与副控功能不受地理条件的限制，可以远程网络执行主控与副控权限
录像存储
集中本机存储，标配1个1000G硬盘，支持8个标准3.5寸1000G硬盘存储位，根据需求可实现高达三个月以上的海量存储功能
录像回放
远程回放到电视墙
检索方式
按录像通道、时间进行自由检索
字符叠加
可同时进行时间、日期、摄像机标题、运行状态、图形、图像等字符叠加，叠加字符长度为256个汉字
摄像机编号
全部摄像机统一编号识别，或矩阵号加摄像机号来编码识别
报警输入
全网络统一编号与联动切换，可通过网络接入110等异构系统中，兼容多厂家报警主机
报警输出
全网络统一编号与联动报警输出，可通过网络接入110等异构系统中
报警联动
全网报警输入输出统一编号，统一联动，联动形式多样化，如：移动侦测联动，同步切换联动，电子地图联动等
级联实现
多种异构系统的互联。前端可以局部集中后再向上级联，多个矩阵的级联可以连续统一编号，实现全网交叉切换，实现无缝拼接切换
网络接口
RJ45 1000M以太网接口，TCP/IP协议
控制键盘
矩阵专业控制键盘
工作温度
-30℃~50℃
工作湿度
< 90%
硬盘架位
标准3.5"硬盘位
电源功率
400W以上
尺  寸
2U：480*640*89（mm）
重  量
≤20KG

产品名称：室外型无线AP/网桥
产品系列：EOC-5610
产品特色：

ü 108M高速连接(Super A/G)
ü 符合IEEE802.11a/b/g 2.4G/5.8G标准，
ü 输出功率最高达800mW
ü 支持支持AP/客户端/路由桥工作模式
ü 输出功率和传输距离可调(ACK)
ü 通过LED显示设备工作状态和信号强度
ü 支持WEP
