监利汴河镇污水处理厂设计说明书(人工湿地).doc

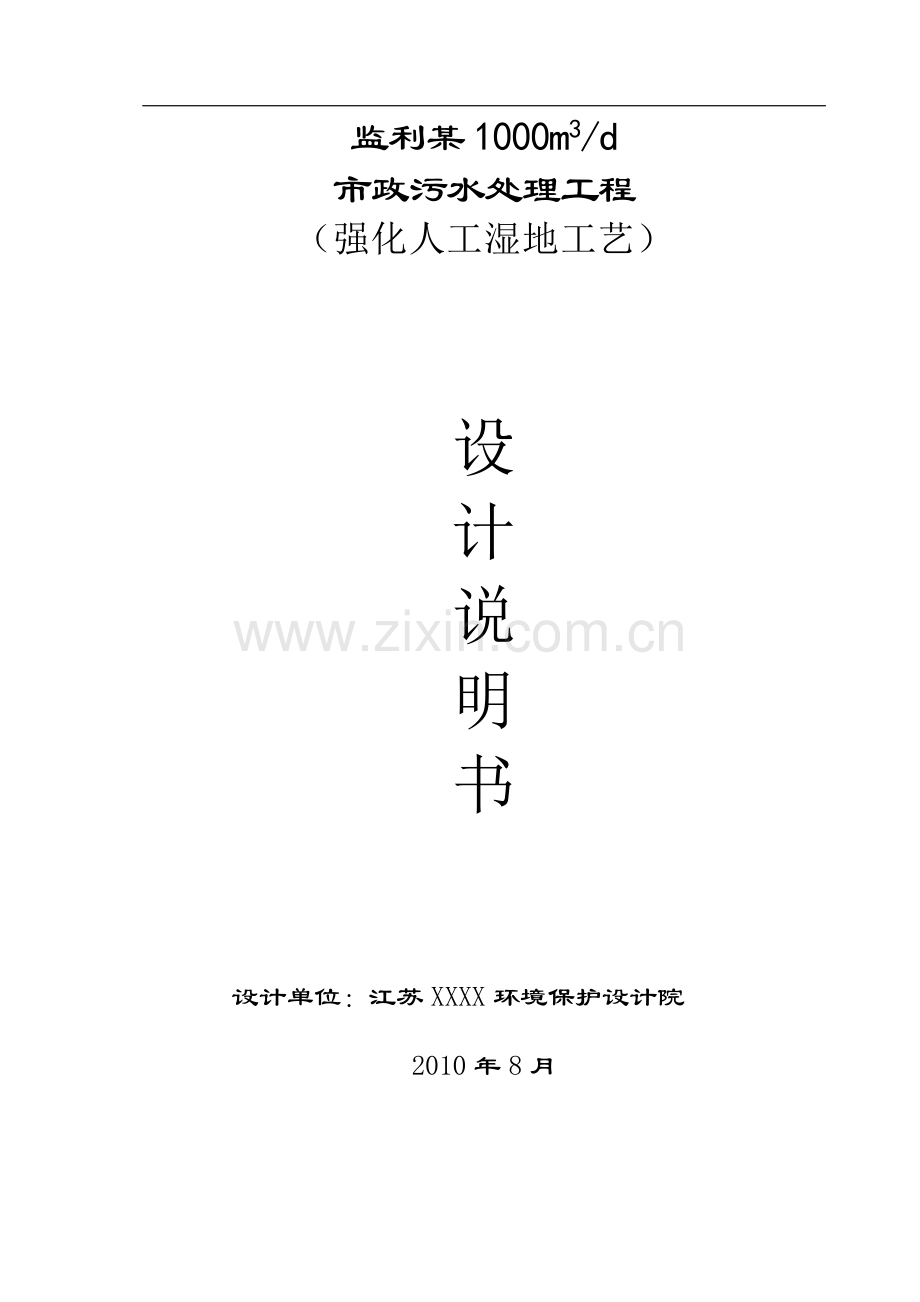

监利某1000m3/d市政污水处理工程（强化人工湿地工艺）设计说明书设计单位：江苏XXXX环境保护设计院2010年8月目 录第一章概 述11.1项目概况11.2编制依据及基础资料11.3编制范围及编制原则11.3.1编制范围11.3.2编制原则11.4采用的主要规范和标准2第二章污水处理厂工艺设计52.1基本设计参数52.1.1设计水量52.1.2设计水质52.1.3其他设计参数52.2处理工艺选择62.2.1设计原则62.2.2项目总体分析72.3工艺设计论述102.3.1预处理系统112.3.2生化处理系统112.3.3人工湿地处理系统132.3.4污泥处理系统142.4设计工艺简介152.4.1工艺流程框图（见下页）152.4.2预处理系统152.4.3生化处理系统172.4.4人工湿地处理系统192.4.5污泥处理系统222.4.6各处里单元各处理单元处理效果一览表232.5工艺单体设计232.5.1工艺单体描述232.5.2配套建筑物描述302.5.3其它配套系统描述312.6经济技术分析312.6.1本污水处理站主要电气负荷一览表312.6.2公用工程能力：312.6.3系统运行成本分析：322.7设计中存在问题32第三章公用工程设计333.1总图、运输333.1.1总平面布置333.1.2交通运输333.1.3竖向设计333.2建筑与结构设计343.2.1水池343.2.2基础处理343.2.3防腐343.2.4概算应考虑以下部分费用343.3供配电设计353.3.1设计依据353.3.2设计范围353.3.3电气负荷353.3.4供电电源353.3.5接地方式及防雷353.3.6照明363.3.7其他363.4自动化设计363.4.1概述363.4.2自控系统及仪表363.4.3控制系统配置（见图3-3）393.4.4控制系统功能描述393.5给水与排水设计415.5.1用水量415.5.2给水管网415.5.3供水压力415.5.4排水423.6通风与空调设计423.7消防工程设计423.8环保、劳保与工业卫生425.8.1场区环境保护425.8.2工业卫生与劳务保护433.9生产定员43第四章设计施工及调试444.1.设计文件444.1.1设计文件编制444.1.2设计人员组成444.1.3设计文件技术交底444.1.4设计文件修改，补充和调整444.2.污水站工程施工及施工方案454.2.1施工方案454.2.2设计文件454.3.项目实施手册编制454.3.1目录454.3.2编制说明454.3.3项目概况464.3.4人员安排464.3.5设备材料采购计划464.3.6施工情况464.3.7施工进度计划464.3.8试运转464.3.9竣工验收464.3.10使用方操作人员培训474.3.11质量保证措施474.3.12安全保证措施474.4.附件474.4.1质量管理474.4.2安全管理494.5.试运转494.5.1单机试运转494.5.2联合试运转514.5.3污水调试534.5.4技术服务及培训54第五章设备、建构筑物一览表567.1.机械、设备一览表567.2.电气设备一览表587.3.构筑物一览表597.4.建筑物一览表607.5.其他配套系统一览表61附表：组织结构附表62 第一章 概 述1.1 项目概况 项目名称：监利XXXX污水处理厂 建设地点：监利XXXX 建设规模：日处理污水1000吨污水处理厂新建工程1.2 编制依据及基础资料1）监利XXXX污水处理厂工程环境影响评价报告书及批复2）监利XXXX污水处理厂工程可行性研究报告及批复3）甲方及主管方提供的用地红线图、排放水体20年洪水水位、及污水处理厂的地面标高等资料4）地质资料欠缺，暂不考虑基础处理1.3 编制范围及编制原则1.3.1 编制范围监利XXXX污水处理厂工程规模为1000m3/d，本污水处理工程初步设计编制范围包括设计方案、初步设计图纸等。其中：设计方案包括工艺流程设计、设备设计参数以及工程总平面布置图及高程图设计及运行费用等；初步设计包括管网设计、土建结构设计、工艺安装设计、电气自控设计等。1.3.2 编制原则 贯彻执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。 从监利XXXX污水处理厂周边环境的实际情况出发，采用强化人工湿地处理工艺，符合用地设计要求，尽量减少占地面积。 积极响应甲方及主管方的要求，达到规定的设计深度，提供完整规范的设计文件。 根据设计规模和设计进、出水水质要求，选定适宜的预处理+生化处理+人工湿地处理相结合的污水处理技术，合理确定构筑物形式和工艺参数，力求技术先进成熟、处理效果好、运行稳妥可靠、便于管理及维护、高效节能、经济合理，确保污水处理效果，减少工程投资及日常运行费用。 污水处理厂的规划与周边环境风格一致，使环境协调一致。 为确保工程的可靠性及有效性，本工程采用现代化技术手段，实现自动化控制和管理，减少日常维护检修工作量，改善工人操作条件，降低运行费用。1.4 采用的主要规范和标准n 中华人民共和国环境保护法（1989年12月）。n 中华人民共和国水污染防治法（2008年2月）。n 中华人民共和国固体废物污染环境防治法（1995年10月）。n 中华人民共和国环境噪声污染防治法（1996年10月）。n 中华人民共和国大气污染防治法（2000年4月）。n 中华人民共和国建设项目环境保护设计规定（1987年3月）。n 国家城镇污水处理厂污染物排放标准（GB18918-2002）。n 土建工程采用的中国国家设计规范与标准l GB50009-2001 建筑结构荷载规范。l GB50003-2001 砌体结构设计规范。l GB50010-2002 混凝土结构设计规范。l GB50007-2002 建筑地基基础设计规范。l JGJ94-2008 建筑桩基技术规范。l GB500011-2001 建筑抗震设计规范。l GB500223-2008 建筑工程抗震设防分类标准。l GB500069-2002 给水排水工程构筑物结构设计规范。l GB50016-2006 建筑设计防火规范。n 电气工程采用的中国国家级设计规范与标本l GBJ54-83 低压配电装置及线路设计规范。l GBJ50034-92 工业企业照明设计标准。l GBJ50055-93 通用用电设备配电规范。n 其他设计规范l GB50013-2006 室外给水设计规范。l GB50014-2006 室外排水设计规范。第二章 污水处理厂工艺设计2.1 基本设计参数2.1.1 设计水量n 设计水量：1000m3/dn 设计时平均水量：42m3/hr（每天处理24h计）n 设计时变化系数：2.02.1.2 设计水质n 根据提供的资料，并参考同类性质工程经验水质资料及相关文献资料、水质参数，确定原水水质指标见表1-1，排水水质执行国家城镇污水处理厂污染物排放标准（GB18918-2002）一级B标准，水质指标见表1-1。表1-1 原水水质排放标准指标参数 分 类内 容原水水质排放标准COD250mg/L60mg/LBOD120 mg/L20mg/LPH6 969SS160 mg/L20 mg/LNH4-N30mg/L5（8） mg/LTP5mg/L1.0mg/L2.1.3 其他设计参数n 其他设计参数见表1-2表1-2 其他设计参数序号项目内容1进水高程- 2.5(估计值，以地面土0.000为参考)2排水高程-0.50(估计值，以地面土0.000为参考)3电费0.5元/kw.h4自来水费1.1元/吨5人工费1000元/约.人（折算成平均值）2.2 处理工艺选择2.2.1 设计原则n 本工程采用统一规划、设计，统一建设原则。n 因地制宜合理发展简易、低能耗、高效益污水处理系统。本初步设计采用技术成熟、可靠的预处理+生化处理+人工湿地处理工艺，在降解有机污染物浓度同时，考虑脱氮除磷的效果。n 处理站规划合理美观、流程顺畅、平面紧促，注意厂区绿化和尽可能不产生二次污染，基本上不影响周边环境。n 本方案设计构、建筑物可采用半地下式建设。n 选择品质优良、价格公正、售后服务周到设备、仪器，关键性仪器仪表选用进口产品。设备材料的选择可根据相应的规范为参照，关键性仪器、设备选取进口的。n 自控系统可选择国际上知度高的电气公司产品。n 设计应考虑到安全溢流，对一些重要地区应考虑双路供电，为阻止某些突发事故而造成处理厂停运。其进厂污水应有安全溢流和超越。n 设计应考虑到美观、绿化，并配备相应的安全措施。n 设计应考虑到北方地区冬季气温低，污水池需要加热及建筑物供暖等问题。n 设计采用规范与标准，应采用买方认可国家规范标准或共同的规范与标准，如设计中遇到需用企业标准时，则报请买方认可。n 所有图纸、文件，仪表测量仪器及设备铭牌应采用UKS（米、千克、秒）制单位，但管道尺寸及标准应符合ANSI标准。2.2.2 项目总体分析污水处理的目的是去除污水中的污染物，使污水得到净化。污水中的主要污染物有BOD5、CODCr、SS、N和P等。根据进出水水质，本污水处理厂要求的污染物去除率如表2.2所示。各种污染物去除率由大到小的排列次序是：CODCr BOD5 SS TP NH3-N。污水处理工艺的选择应根据进出水水质、处理程度要求、用地面积和工程规模等多因素综合考虑，适宜的污水处理工艺不仅可以降低工程投资，还有利于污水处理厂的运行管理以及减少污水处理厂的经常性费用，保证出厂水水质。根据国内外相类似污水处理厂运转经验，常规污水处理工艺仅能有效地去除BOD5、COD、SS，而对氮、磷的去除是有一定的限度的，仅从剩余污泥中排除氮和磷，氮的去除率约为1020%，磷的去除率约为1219%，因此，本工程污水处理工艺的选择必须考虑脱氮除磷。2.2.2.1 项目特点分析n 规模特点：总规模为1000m3/d，属于小规模污水处理厂。n 站址特点：可用于本工程的地面积为：LB=6532=2080m2，占地面积小，用地规整。n 进水水质特点：进水为生活污水，水质浓度不高，BOD5/COD、BOD5/TN、BOD5/TP指标较好，适宜进行生化处理（详见下文说明）。n 出水水质特点：本工程出水水质标准比较严格，达到国家城镇污水处理厂污染物排放标准（GB18918-2002）一级B标准的严格要求。2.2.2.2 处理重点及难点分析污水处理厂的工艺选择与设计思想主要围绕重点处理项目进行。1）BOD5本污水处理厂进水指标：BOD5120 mg/L，要求的出水指标：BOD520mg/L，相应的去除率为83.3%。污水中的BOD5去除主要靠微生物的吸附与分解代谢作用，然后通过泥水分离来完成，活性污泥中的微生物在有氧的条件下将污水中的一部分有机物合成新细胞，将另一部分有机物进行分解代谢，以便获取细胞合成所需的能量，其最终产物为CO2和H2O等稳定物质。本项目要求BOD5去除率为83.3%，因此，BOD5将作为本项目的重点处理项目。 2）CODCr本污水处理厂进水指标：CODCr250 mg/L，要求的出水指标：BOD560mg/L，相应的去除率为76%。CODcr的去除原理与BOD5基本相同，其去除取决于原污水的可生化性，它与污水的组成有关。根据本项目进水水质，CODcr和BOD5平均浓度分别为10000mg/l和3600mg/l,进水BOD5/CODcr=0.36，可生化性一般。本项目要求COD去除率为76%，因此，COD也将作为本项目的重点处理项目。 3）SS本污水处理厂进水指标：SS160 mg/L，要求的出水指标：SS20mg/L，相应的去除率为87.5%。SS的去除主要靠重力沉淀作用，由于出水中SS的排放浓度与出水CODcr、BOD5、总磷等污染指标的排放浓度关系较大，因此，较高的出水SS浓度不仅会导致出水CODcr、BOD5浓度增加，也会使出水总磷酸盐浓度增加，可见，控制污水处理厂出水的SS浓度建议控制在70mg/l以内，根据国内外相类似污水站的运行经验，SS实现小于SSmg/l的控制目标的容易做到的。本项目要求SS去除率为87.5%，因此，SS也将作为本项目的重点处理项目。 4）NH3-N本污水处理厂进水指标：NH3-N30 mg/L，要求的出水指标：NH3-N5mg/L，相应的去除率为83.3%。在原污水中，氮的存在形式以有机氮和氨氮（NH3-N）为主，污水中有机氮和氨氮的总量称为凯氏氮（TKN）。污水生物处理过程中氮的转化包括氨化、同化、硝化和反硝化作用。污水中有机氮主要以尿素和氨基酸的形式存在，通过水解或氨化作用转化为氨氮，生物脱氮的基本原理就在于，在有机氮转化为氨氮的基础上，通过硝化作用将氨氮转化为亚硝态氮和硝态氮，再通过反硝化作用将硝态氮转化为氮气从水中逸出，从而达到脱氮的目的。硝化作用是在有氧存在的情况下，氨氮被硝化菌氧化为亚硝酸盐并进一步被氧化为硝酸盐的过程。反硝化作用是在缺氧的条件下，通过反硝化菌的作用下将硝化过程中产生的亚硝酸盐和硝酸盐还原成气态氮的过程。在硝化与反硝化过程中，影响其脱氮效果的因素主要是温度、溶解氧、pH值以及C/N比。对于活性污泥系统，由于硝化菌比增长速率低，世代期长，因此要取得较好的硝化效果，就必须有足够长的泥龄。此外，由于异氧菌的竞争作用，使硝化菌的生长受到抑制，要保证处理系统的硝化反应正常进行，一般认为处理系统的BOD负荷要低于0.15kgBOD5/kgMLSSd。由于溶解氧会与硝酸盐竞争电子供体，同时分子态氧也会抑制硝酸盐还原酶的合成及其活性，因此，生物反硝化需要保持严格的缺氧条件，一般认为，活性污泥系统中，溶解氧应保持在0.5mg/l以下。本工程要求出水氨氮浓度低于5mg/l，去除率要求大于83.3%。因此，氨氮将作为本项目的重点处理项目。 5）TP本污水处理厂进水指标：TP5mg/L，要求的出水指标：TP1mg/L，相应的去除率为80%。污水中所存在的含磷物质基本上都是不同形式的磷酸盐，污水除磷工艺主要有化学法和生物法。化学除磷的原理是向污水中投加三价金属铁盐或铝盐，使之与污水中的磷酸根离子形成难溶于水的磷酸盐，经过沉淀从水中去除。国外从七十年代开始曾对化学除磷工艺进行了系统的研究，结果认为化学法除磷虽然具有工艺简单、处理设施少、投资省等优点，但有药剂耗量大、污泥产量大、处理成本高等不足。从七十年代以来，国外开始进行生物除磷脱氮技术的研究，我国从八十年代初开始进行生物除磷脱氮技术的研究，在八十年代后期逐步在生产中应用。目前，常用的生物除磷工艺主要有A/O除磷活性污泥法、氧化沟除磷工艺和SBR法等。生物除磷的原理是利用聚磷菌在厌氧条件下受到压抑而释放出体内的磷酸盐，产生能量用以吸收可快速降解污水中的有机物，并转化为PHB（聚羟丁酸）储存起来。当聚磷菌在好氧条件下，就降解体内储存的PHB产生能量，用于细胞的合成（干重的1.52.3%）和吸收过量的磷，形成含磷量高的污泥（干重的37%），磷随着剩余污泥一起排出系统，从而达到除磷的目的。生物除磷具有产泥量少、处理成本低等优点，缺点是为了避免剩余污泥中磷的再次释出，对污泥浓缩处理工艺有一定的限制。本项目要求出水磷酸盐浓度低于1.0mg/l，去除率在80%以上，因此，必须采用具有较强生物除磷功能的污水处理工艺或者进行化学除磷。原污水中的磷将是本项目的重点处理项目之一。2.3 工艺设计论述n 生活污水处理工艺发展已非常成熟,即预处理+生化处理+三级处理。2.3.1 预处理系统n 预处理是为了给后继生化处理良好运行创造稳定、有利的条件，提高污水站运行的稳定性，使处理效果有一定的保障。n 本工程设计预处理采用格栅初沉池+调节池处理工艺。n 生活污水中含有一定量的大的漂浮物和悬浮物，若不去除，必然使水泵等动力设备被缠死，使污水站不能正常运行，因此在污水站进水口设置格栅，通过格栅拦截作用去除大的漂浮物。n 生活污水中含有一定量的悬浮物，所以需设置初沉池，生化处理剩余活性污泥排至初沉池贮存起来，定期由抽粪车清理，作为农肥使用。n 生活污水因水质、水量具有一定的波动性，在进入后续处理前需设置一调节池，进行水质、水量均衡,调节池内设置罗茨鼓风机预嚗气，以防止调节池内污泥沉淀下来，淤塞调节池。2.3.2 生化处理系统n 生活污水经预处理后，再进行二级生化处理，其原理是微生物在有氧条件下，利用污水中有机物为营养物质，进行新陈代谢，同时，本身不断繁殖增生。二级生化处理对降解小分子有机物的效果非常好。n 生活污水中有机物浓度低，在降解过程中，浓度梯度小，易于引起污泥膨胀，影响污水厂正常运行和处理效果，针对这种情况，人们引入SBR法，即序批式间歇活性污泥法，其运行模式是进水曝气沉淀排水闲置五阶段在一个池子中完成，省却二沉池。同时由于微生物处于充氧不充氧交替状态，有效抑制专性好氧丝状菌的大量繁殖而控制住污泥膨胀。n 微生物降解有机物分两步完成，第一步，先利用其细胞外壁多糖类粘质层将有机物快速吸附其细胞表面，第二步，将吸附的有机物摄入体内进行新陈代谢，降解有机物，实现自身增殖。第一步吸附有机物在很短时间内完成，根据微生物降解有机物原理，人们进一步改进SBR工艺，在SBR池前增加一个容积很小的生物选择器和兼氧区，在生物选择器完成微生物对有机物的吸附，选择优势生物相，即：当污水进入生物选择器，由于污水有机物浓度较高，选择期中F/M值较大，不适宜丝状菌生长，有利于菌胶团微生物快速吸附有机物，其而丝状菌得不到有机营养。在后面的曝气池中，菌胶团微生物有足够停留时间和溶解氧，将在选择器中吸附有机物摄到体内进行新陈代谢而不断增殖，但丝状菌因缺乏足够的有机营养而受到抑制，不能大量增殖，从而有效克服由丝状菌引起的污泥膨胀，在兼氧区，新鲜污水能够提供充足碳源，新鲜污水中胺氮和回流污泥中的硝酸盐在反硝化菌作用下进行反硝化反应，实现脱氮，在好氧区，主要是微生物在有氧条件下进行新陈代谢，降解有机物，实现水体净化。n 从理论上讲，通过生化处理工艺除氮，要求泥龄长，一般在1530天，除磷主要是先在兼氧区通过聚磷菌释放磷，累积能量，然后在好氧区聚磷菌利用累积能量，更多的吸附磷，通过排放剩余污泥去除磷，要求泥龄越短越好，同时，硝化菌的大量存在会在一定程度上抑制聚磷菌的活性，因此，很难同时达到很好的除氮、除磷效果，考虑到生活污水有机物浓度低，产生剩余污泥量少，泥龄短，利于除氮，不利于除磷，而氮一般只能用生化方法去除，不能用物化方法去除，磷可以用物化方法去除，如加钙盐、硫酸铁、硫酸铝与磷酸盐反应去除。所以，生化处理法具有很好的除氮效果，一部分氮通过硝化、反硝化脱去，剩余氮基本上以硝酸盐的形式存在，磷以磷酸根的形式存在，再向SBR池投加硫酸铝或硫酸铁可以去除磷，同时，少量投加硫酸铝或硫酸铁对增加活性污泥的絮凝性有利。n 综合生化池是本院研发的污水处理工艺，其运行模式是：进水综合生化池排水，具有占地面积小，投资成本低、操作管理简单、维修成本低等优点。n 综合生化池与A/O工艺、活性污泥法相比，流化床法具有以下优点：（1）采用密度略小于水的细小惰性颗粒作为流化床填料，填料为微生物固着生长提供很大的表面积，使流化床内具有很高的生物浓度，因此有机物容积负荷较大，是A/O工艺、活性污泥法工艺的10倍以上。（2）综合生化池内状态均匀，混合强烈，接触充分，有利于反应与传质，填料处于流化或膨胀状态，污泥不会膨胀，床层不会堵塞。（3）综合生化池内水力停留时间短，污泥龄较长，剩余污泥量较少。（4）综合生化池既可以用于高浓度难降解污水处理，也可以用于低浓度污水处理；即适用于好氧处理，也适用于厌氧处理。n 本方案生化处理采用综合生化池工艺。2.3.3 人工湿地处理系统n 生活污水经二级生化后，再进行人工湿地处理，其原理是微生物在有氧条件下，利用污水中有机物为营养物质，进行新陈代谢，同时，本身不断繁殖增生。二级生化处理对降解小分子有机物的效果非常好。n 生化处理系统出水中的主要污染物有三类。第一类为悬浮物；第二类为有机污染物：COD、BOD；第三类为无机营养盐：氮、磷。n 人工湿地（Constructed Wetland, CW）是模拟自然湿地的人工生态系统，它是一种由人工建造和监督控制的、类似沼泽地的地面，是由在一定长宽比及地面坡度的洼地上由土壤、沙、石等混合成的填料床和在床体上种植具有处理性能好、成活率高、抗水性强、生长期长、美观且具有经济价值的植物（芦苇和美人蕉等）及在水中、填料中生存的动物、微生物所组成的独特生态系统。它对污水的处理是通过利用它的独特生态系统中的物理、化学和生物的三重协同作用来实现对污水的净化作用，具有投资省、运行费用低和效果良好等优点。作为一个综合的生态系统，它具有投资省、耗电低、运行费用低、运行简便、处理效果稳定、出水水质好等诸多优点，它应用生态系统中物种共生、物质循环再生原理，结构与功能协调原则，在促进污水中污染物质良性循环的前提下，充分发挥资源的生产潜力，防止环境的再污染，获得污水处理与资源化的最佳效益。n 强化人工湿地是本院自主开发的新型人工湿地，与普通湿地相比，可以有效去除水中的有机物和N、P。能够适应季节的变化而不会出现去除率降低的现象；水力负荷提高4倍以上，大幅度降低湿地的占地面积，使其具有更高的适应性；防堵塞技术可以有效防止湿地堵塞，提高湿地使用寿命而无堵塞之忧。经过长期试验，氨氮去除率达到96%以上，TP出水小于1mg/L，COD出水小于30mg/L。n 本方案人工湿地采用强化人工湿地工艺。2.3.4 污泥处理系统n 格栅清除的渣滓，直接外运。n 初沉池沉积下来的悬浮物，由抽粪车定期清理，作为农肥使用。n 生化处理系统剩余污泥没有可回收价值，排至初沉池。2.4 设计工艺简介n 根据功能不同，本方案处理工艺由四部分组成：预处理工艺、生化处理处理工艺、人工湿地处理工艺、污泥处理工艺。2.4.1 工艺流程框图（见下页）2.4.2 预处理系统n 生活污水由市政污水管网收集后流经栅间距为10mm的格栅，通过格栅拦截作用去除污水中大的漂浮物后,自流初沉池。n 初沉池采用平流式沉淀池形式，生活污水中比重较大悬浮物沉淀下来，然后自流入调节池。初沉池底部沉积下来的污泥定期由抽粪车清理，作为农肥使用。n 调节池内设置曝气搅拌管网，定时对调节池进行曝气搅拌，以加强混合效果及防止污水中悬浮物沉淀下来、淤塞调节池。2.4.3 生化处理系统n 调节池内污水由提升泵送入综合生化池。n 本设计综合生化池是集厌氧区（UASB反应器）、好氧区（好氧流化床）、泥水分离区（沉淀区）、污泥回流区功能于一体的复合式生化池，综合生化池底部为厌氧区（UASB反应器），中上部内筒为好氧区（好氧流化床），中上部外筒为污泥回流区，上部倒伞形外围部分为泥水分离区（沉淀区）。n 综合生化池厌氧区（UASB反应器）进水方式采用中阻力脉冲进水方式，厌氧区底部设置脉冲进水沟，废水由提升泵送入复合式综合生化池顶部脉冲罐中，通过脉冲罐作用，产生脉冲出水，设计脉冲比为510：1，即510分钟脉冲1次，每次脉冲1分钟。脉冲罐出水通过主脉冲管道流入厌氧区底部支脉冲管中，然后通过支脉冲管上小孔由下而上进入复合式综合生化池厌氧区。n 采用脉冲方式进水有以下几个优点：u 可以有效保证池底污泥保持悬浮状态，达到进水同池底污泥混合均匀效果。u 因脉冲出水剪切力不大，可以在不打碎池底颗粒污泥的基础上，将污泥产生的沼气同污泥有效分离，而不引起污泥上浮。u 因采用上向流式进水方式，废水在向上流的过程中，池底悬浮污泥可以有效过滤废水中悬浮物，减轻后续生化处理负荷。n 厌氧区（UASB反应器）下部为污泥床区，主要为厌氧颗粒污泥，污泥床厚度通常控制在2-3m之间，厌氧区中部为悬浮污泥层，悬浮污泥层厚度通常控制在2-3m之间，厌氧区中上部悬挂弹性填料，弹性填料具有巨大的比表面积，上面可以固着生长大量的厌氧微生物。废水通过脉冲罐脉冲作用，同厌氧池底部颗粒污泥均匀混合，在向上流的过程中，穿过池中由微生物所形成的污泥床，废水中污染物（有机物）被污泥床所截留，经吸附、分解，将高分子、复杂的有机物分解成低分子、简单的有机物，如有机酸等，另外由泥水分离区回流至此污泥大部分被分解。厌氧区底部剩余污泥定期排至污泥浓缩池，由压滤机压干后外运，因为此处理系统排出污泥为厌氧污泥，污泥量较好氧污泥减少很多。n 经厌氧区处理后的废水上升进入好氧区，好氧区内填充好氧流化床填料，在适宜的生存环境中，填料上生存着大量的微生物，形成良好的生物群落，在有氧条件下微生物经吸附、粘连、碰撞、网捕而接触废水中的有机物质，进行同化和异化作用，氧化分解和同化废水中的有机物(污染物)，形成二氧化碳、水和细胞物质，完成自身的新陈代谢和增殖（微生物的出生、生长、繁殖、衰老和死亡），死亡和过剩的生物细胞及残体排出复合式综合生化池，从而达到对废水的净化作用。好氧区采用鼓风机曝气充氧，废水、活性污泥、流化床填料在嚗气条件下急速上升，形成气、液、固三相复合综合生化池。n 废水由好氧区处理后大部分由回流区回流入好氧区底部，从新进入好氧区循环，少部分经过回流区外壁格网过滤后进入泥水分离区（沉淀区），泥水分离区采用辅流式沉淀池形式，出水采用溢流堰排水，下沉污泥沿泥水分离区外壁下沉入好氧区，大部分污泥流入好氧复合式综合生化池进行循环，少部分污泥回落入底部厌氧区进行消化处理。n 因污泥回流区为不嚗气，处于兼氧状态，废水在循环回流过程中处于好氧、兼氧交替循环状态，可以达到脱氮除磷效果。2.4.4 人工湿地处理系统n 生活污水由综合生化池出来后自流入强化人工湿地；n 强化人工湿地是由本院自主开发的新型人工湿地，与普通湿地相比，可以有效去除水中的有机物和N、P。能够适应季节的变化而不会出现去除率降低的现象；水力负荷提高4倍以上，大幅度降低湿地的占地面积，使其具有更高的适应性；防堵塞技术可以有效防止湿地堵塞，提高湿地使用寿命而无堵塞之忧。经过长期试验，氨氮去除率达到96%以上，TP出水小于1mg/L，COD出水小于30mg/L。n 强化人工湿地主要污染物去除机理： SS的去除污水中SS去除主要靠物理沉淀、过滤作用，悬浮物的浓度不仅涉及出水的SS指标，而且与出水的COD、BOD、PO4-P等指标也有关，这是因为污水中的悬浮物中有活性污泥絮体，其本身有机成分也很高，较高的悬浮物含量会使得出水中COD、BOD等均增加，所以控制水中的SS指标是重要的。 BOD的去除污水中BOD的去除主要靠微生物吸附和代谢作用，代谢产物均为无害的稳定物质，因此可以使处理后水中残余的BOD浓度很低。 COD的去除污水中COD去除的原理与BOD基本相同，取决于污水的可生化性，这与污水的组成有关。通过采取一定的工程措施，提高污水的可生化性，处理后的出水COD可以达标。 N、P的去除本方案中主要利用生物脱氮及植物吸收方法，污水中氮以氨氮及有机氮的形式存在，这两种形式的氮合称凯氏氮（TKN），生物脱氮是利用自然界氮的循环原理，采用人工方法予以控制。生物脱氮包括好氧硝化和缺氧反硝化两个过程。污水中的有机氮，在好氧条件下转化为氨氮，而后在硝化菌作用下变成硝酸盐氮；在缺氧的条件下，由反硝化菌作用。并由外加碳源提供能量的条件下，是硝酸盐转变成氮气逸出，达到脱氮效果。另有部分硝酸盐氮、亚硝酸盐随剩余污泥一起排除系统。影响脱氮效率的因素主要有温度、溶解氧、pH值以及反硝化碳源；生物脱氮系统中，硝化菌增长速度较缓慢，所以，要有足够的停留时间。也就是要求系统必须维持在较低的负荷条件下进行，可使硝化与反硝化顺利进行。因此要进行生物脱氮，必须要具有缺氧好氧过程。N、P是植物生长所必需元素，所以植物吸收对于N、P去除也有很好效果。2.4.5 污泥处理系统n 格栅清除的渣滓，直接外运。n 初沉池沉积下来的悬浮物，由抽粪车定期清理，作为农肥使用。n 生化处理系统剩余污泥没有可回收价值，排至初沉池。2.4.6 各处里单元各处理单元处理效果一览表浓度单位:mg/l项 目处理单元化学需氧量CODcr生化需氧量BOD5悬 浮 物SS氨氮总磷原 水250120160305初沉池去除率10%10%20%0%0%出水浓度225108128305综合生化池去除率60%70%70%60%60%出水浓度903340122强化人工湿地去除率60%60%80%70%70%出水浓度3613840.6排放标准60206051.02.5 工艺单体设计2.5.1 工艺单体描述2.5.1.1 格栅池单元（T-01）n设计规模：1000m3/dn变化系数：2.0n功能：设置细机械格栅、人工格栅，拦截污水中大的漂浮物，在格栅池设置排洪闸板阀进行泻洪。n型式：地下池n规格：LBH=10.02.03.0mn结构：钢筋混凝土n数量：1座n按总水量乘以系数（10002.0=2000 m3/d）进行设计、建设考虑总变化系数，设计规模为总设计水量与总变化系数乘积。n配置设备及仪表u机械格栅（E-01-01）设计规模：1000m3/d 变化系数：2.0型式：回转式机械格栅处理量：100m3/hr栅间距：10mm安装角度：700装机功率：0.55kw数量：1台产品：进口设计按总水量乘以系数（150002.0=30000 m3/d）考虑u人工格栅（E-01-02）设计规模：1000m3/d 变化系数：2.0型式：非标设备尺寸：BH=7003500mm处理量：100m3/hr栅间距：10mm安装角度：700数量：1台设计按总水量乘以系数（10002.0=2000 m3/d）考虑考虑总变化系数，设备选型为总设计水量与总变化系数乘积u闸板阀（E-01-03）设计规模：1000m3/d 变化系数：2.0用途：人工格栅前拦截污水尺寸：HB=1.00.7m数量：2个设备选型按总水量（1000 m3/d）进行设计、采购2.5.1.2 初沉池单元（T-02）n设计规模：1000m3/dn变化系数：2.0n功能：沉积污水中比重较大悬浮物，贮存污泥n型式：平流式沉淀池、地下池n规格：LBH=10.01.55.5m（1座）n表面负荷：0.85m3/m2.hn结构：钢筋混凝土n数量：1座n按总水量乘以系数（10002.0=2000 m3/d）进行设计、建设考虑总变化系数，设计规模为总设计水量与总变化系数乘积。2.5.1.3 调节池单元（T-03）n设计规模：1000m3/dn变化系数：2.0n功能：收集污水，调节水量、水质，采用罗茨鼓风机曝气n型式：地下池n规格：LBH=10.08.45.5mn停留时间：6.0hrn搅拌强度：23m3空气/m2.hn结构：钢筋混凝土n数量：1座n配置设备及仪表u提升泵（E-03-01）设计规模：1000m3/d型式：自吸泵型号：80ZW50-20参数：Q=50m3/hr，H=12.5mH2O功率：5.5kw数量：2台（1用1备）u浮球液位计（E-03-02）型号：KEY-1数量：2个2.5.1.4 综合生化池工艺单元（T-04）n设计规模：1000m3/dn安全系数：1.2n功能：利用微生物、降解污水中污染物，实现水体净化n型式：半地上池n规格：LBH10.010.05.0mn气水比：3：1n水力停留时间：8.4hrn结构：钢筋混凝土n数量：1座n配置设备及仪表u罗茨鼓风机（E-04-01）设计规模：1
