· 从计算设置学平法之二
·
作者： 算量产品部 李彩霞
从计算设置学平法之二
                                                            ——剪力墙的计算设置介绍

        剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。墙柱的钢筋有纵筋和箍筋、拉筋，墙柱的计算设置在上期的柱部分已经做了介绍。墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。
        下面主要介绍剪力墙的钢筋算法，墙柱的算法见2010年第2期的柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。

一、 剪力墙算量基本方法
        1、 水平筋的计算（图集规定）
        1）长度计算
        水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。

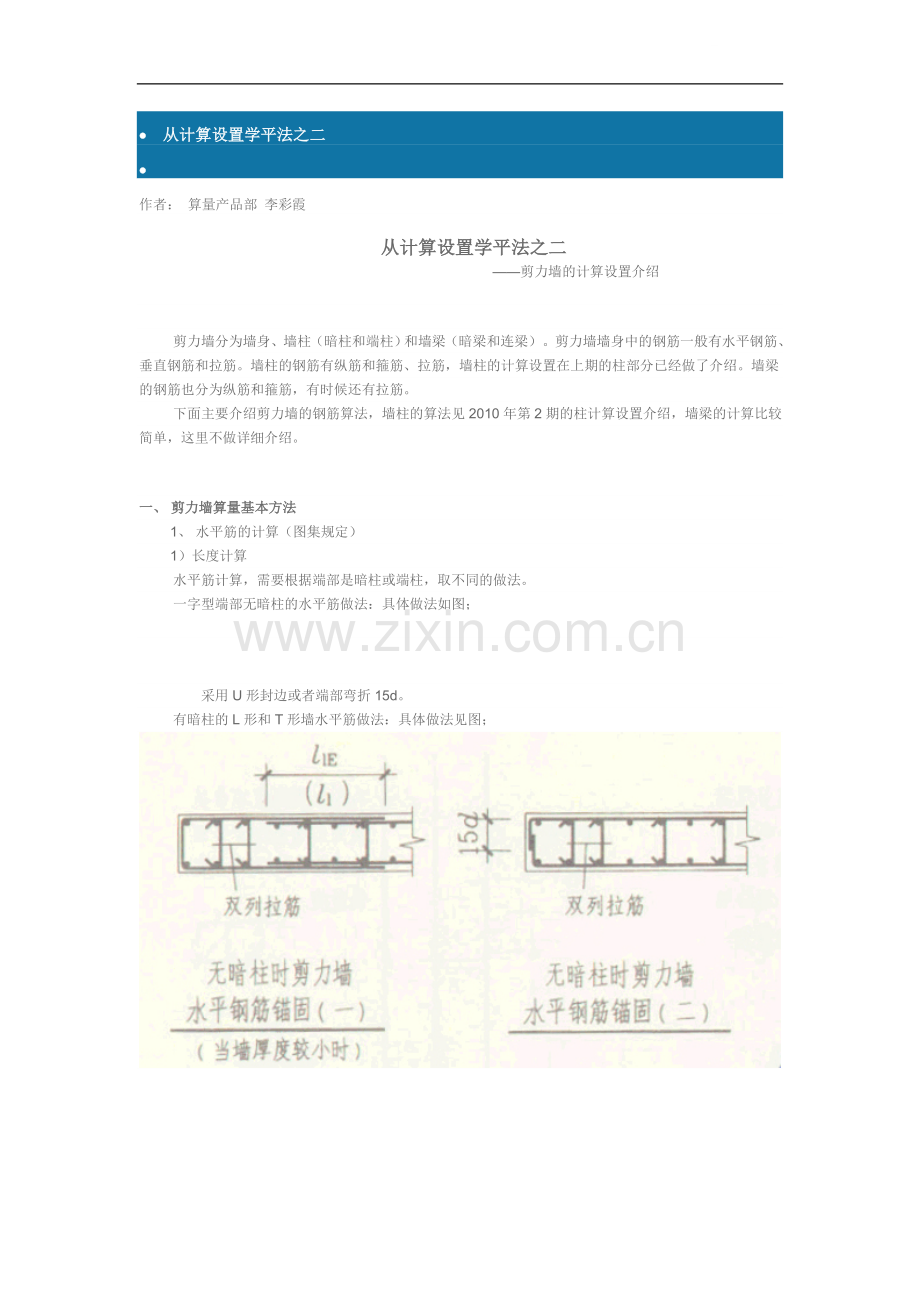

        一字型端部无暗柱的水平筋做法：具体做法如图；

        采用U形封边或者端部弯折15d。
        有暗柱的L形和T形墙水平筋做法：具体做法见图；

        有暗柱的墙水平筋做法：具体做法见图。

        2）根数计算
        根数=（墙高-起步）/间距+1，扣洞口。
        2、 垂直筋的计算
        1） 长度计算
        基础层：
        插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项）
        垂直筋长度=层高-本层露出长度+上层露出长度，如图所示。

        中间层：
        垂直筋长度=层高-本层露出长度+上层露出长度，如上图所示。
        顶层：
        垂直筋长度=墙高-本层露出长度-节点高+锚固，如图所示。

        2） 根数计算
        根数=（净长-起步）/间距+1，扣洞口。

二、 公共设置项

        1、 纵筋搭接接头错开百分率：提供四种选项。
        来源：03G101-1第34页和00G101第25页，如图所示。

        说明：根据接头百分率的不同，搭接长度与锚固长度的比例系数不同。
        影响范围：影响钢筋的搭接长度。
        2、 暗梁/连梁/边框梁拉筋配置：按规范设置，如图所示

        来源：03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明，如图所示。

        说明：根据梁高度不同，配置不同信息的拉筋。
        影响：影响梁属性中拉筋的默认值。
        3、 暗梁/连梁/边框梁箍筋及拉筋弯折角度：提供三种选择
        来源：施工工艺不同
        影响范围：弯折角度不同，按外边线计算时，箍筋及拉筋长度不同。

三、 连梁
        6、 楼层连梁两侧暗柱内是否布置连梁箍筋：提供“是”和“否”的选择，默认为否。
        来源：03101-1第51页。

        说明：可以设置洞口两侧的暗柱内是否布置箍筋。
        影响范围：影响连梁箍筋根数的计算。
        7、 楼层双洞口连梁时，两洞口之间是否设置连梁箍筋：提供“是”和“否”的选择，默认为“否”。
        来源：03101-1第51页。
        说明：用来设置双洞口连梁，两洞口之间是否设置箍筋。
        影响范围：影响连梁箍筋根数的计算。
        8、 顶层连梁锚固区箍筋间距：默认为150，如图所示。

        来源：03101-1第51页。
        说明：平法规定顶层连梁锚固区箍筋间距为150，但是一些设计中规定与平法不同，为了满足不同的设计需要，提供了该项设置。
        影响范围：影响顶层连梁的箍筋根数计算。
        9、 连梁箍筋、拉筋、侧面纵筋根数计算方式：提供“向上取整+1”等6种计算方式。
        来源：用户不同的算量要求。
        说明：计算箍筋、拉筋和侧面纵筋根数时，用长度除以间距后，需要确定如何取整。
        影响：影响连梁的箍筋、拉筋和侧面纵筋根数的计算。
        10、 连梁侧面纵筋距连梁纵筋的距离：默认为s/2。
        来源：用户不同的算量要求。
        说明：侧面纵筋按照间距输入时，侧面纵筋距离纵筋的间距不同，按间距计算出的根数不同。
        影响范围：侧面纵筋按照间距输入时，影响连梁侧面纵筋的根数计算。
        11、 连梁交叉暗撑的箍筋加密区长度：默认为600.
        来源：03G101-1第52页，连梁交叉暗撑的箍筋加密区长度，如图所示。

        说明：存在不同的设计方法，用户存在不同的算量要求，所以提供该设置，与图集设置不同时，可以修改计算设置满足多样的计算要求。
        影响范围：连梁交叉暗撑箍筋根数的计算。

四、 暗梁
        13、 暗梁/边框梁在中间暗柱内是否布置箍筋：默认为否。
        来源：用户不同的算量要求，一些需要布置，一些不需要布置。
        说明：暗梁/边框梁与暗柱相交位置，设置是否需要计算箍筋，选择为是，计算暗柱位置的梁箍筋，选择为否，不计算暗柱位置的梁箍筋。
        影响范围：影响着暗梁/边框梁的箍筋根数计算。
        14、 暗梁/边框梁箍筋、拉筋、侧面纵筋根数计算方式
        同第9项。
        15、 边框梁与连梁重叠部位的箍筋间距：默认为“同连梁箍筋间距”，可以选择“同边框梁箍筋间距”。
        来源：08G101-5第74页，如图所示。

        说明：图集规定为边框梁与连梁重叠部位的箍筋间距，同连梁箍筋间距，但是实际工程中也有设计为同边框梁箍筋间距的，所以提供该设置。
        影响范围：影响与连梁重叠布置的边框连箍筋根数的计算。
        16、 暗梁/边框梁侧面纵筋距暗梁/边框梁纵筋的距离：默认为s/2。
        来源：常用做法是s/2
        说明：存在有不同的算量要求，所以提供该设置供用户修改，满足不同需要。
        影响范围：当侧面纵筋按间距输入时有效，影响暗梁/边框梁的箍筋根数计算。

五、 剪力墙
        18、 起始水平分布钢筋距楼面的距离：默认为s/2。
        来源：习惯做法是起始钢筋距离楼面距离为s/2。
        说明：存在不同的做法，所以提供该设置供用户修改。
        影响范围：剪力墙水平钢筋的根数计算。
        19、 起始竖向分布筋距暗柱边的距离：默认为s/2。
        来源：习惯做法是起始钢筋距暗柱边距离为s/2。
        说明：存在不同的做法，所以提供该设置供用户修改。
        影响范围：剪力墙竖向钢筋的根数计算。
        20、 剪力墙纵筋露出长度：默认为按规范计算，如图所示。

        来源：03G101-1第48页，如图所示

        说明：剪力墙中间层的垂直筋计算公式一般为：层高-本层露出长度+上层露出长度。平法规定，采用不同的连接方式，露出长度不同。
        影响范围：影响剪力墙垂直筋的计算。
        21、 剪力墙基础插筋弯折长度：默认为按规范计算，如图所示。

        来源：04G101-3第32页，如图所示。

        说明：平法规定，根据基础厚度的不同，墙插筋在基础层的弯折长度不同。
        影响范围：影响剪力墙基础插筋长度的计算。
        22、 墙在基础锚固区内的水平分布钢筋排数：默认为2.
        来源：04G101-3第32页，如图所示。

        说明：墙在基础内的水平筋根数间距≤500，且不少于2根。
        23、 暗梁/边框梁梁纵筋与水平钢筋的距离在数值范围内不计算水平钢筋：默认为s/2。
        来源：常用做法。
        说明：用来控制剪力墙钢筋相对于暗梁／边框梁的起步。
        24、 水平钢筋根数计算方式：默认为“向上取整＋１”。

        来源：常用算法。
        说明：计算剪力墙水平钢筋数量是用高度除以间距分段，ｎ段长度需要ｎ＋１根钢筋。软件还提供了“向下取整＋１”、“四舍五入＋１”、“向上取整”、“四舍五入”和“向下取整”供选择。
        25、 垂直钢筋根数计算方式：默认为“向上取整＋１”。
        来源：常用算法。
        说明：计算剪力墙垂直钢筋数量是用长度除以间距分段，ｎ段长度需要ｎ＋１根钢筋。软件还提供了“向下取整＋１”、“四舍五入＋１”、“向上取整”、“四舍五入”和“向下取整”供选择。
        26、 墙体拉筋根数计算方式：默认为“向上取整＋１”。
        来源：常用算法。
        说明：例如采用双向布置，用面积除以间距后加１。软件还提供了“向下取整＋１”、“四舍五入＋１”、“向上取整”、“四舍五入”和“向下取整”供选择。
        27、  三、四级抗震及非抗震时竖向一级钢筋的端部做法：默认为“５ｄ直钩”。
        来源：根据平法图集０３Ｇ１０１－１第４８页中的规定，如图。

        说明：软件提供了“５ｄ直钩”和“１８０度弯钩”供用户选择。当选择为“５ｄ”直钩时，弯钩长度为５ｄ，当选择为“１８０度弯钩”时，弯钩长度为６.２５ｄ。
        28、 顶层墙身垂直筋锚固计算起点：默认为“从板底开始计算锚固”。
        来源：根据平法图集０３Ｇ１０１－１第４８页中的规定，如图所示。

        说明：提供两种选择，“从板底开始计算锚固”和“从梁底开始计算锚固”。处理当前位置同时存在梁和板构件的情况。此项设置仅针对中间变截面及顶层锚固节点１有效。
        29、 端柱满足直锚时，水平筋深入端柱内的长度：默认为“ｌａｅ”。
        来源：常见做法。
        说明：提供两种选择，“ｌａｅ”和“伸至对边”。此设置仅针对【水平钢筋丁字端柱节点】节点一、节点二以及【水平钢筋拐角端柱内侧节点】节点一、节点二有效。

        30、 洞口加强筋的最小锚固长度：默认为“６００”。
        来源：常用做法。
        说明：可以输入具体数值，数值＊ｄ或者数值＊ｌａｅ。
        31、 拐角墙中间层水平筋计算方式：默认为“同墙内侧水平筋”。
来源：常用做法。
        说明：提供两种选择“同墙内侧水平筋”和“同墙外侧水平筋”。
        32、 墙身钢筋搭接长度：默认为“按搭接错开百分率计算”。
        说明：提供两种选择“按搭接错开百分率计算”和“按平法计算”。按搭接错开百分率计算时，搭接长度为ｌｌｅ，错开距离为０.３ｌｌｅ。按平法计算时，搭接长度为１.２ｌａｅ，错开距离为５００。
        来源：前者按照规范计算。后者参见０３Ｇ１０１－１第４８页，如图所示。

        33、 一级钢筋末端弯折时带弯钩：默认为“是”。
        来源：常用做法。
        说明：提供两种选择“是”和“否”，用户可以根据需要选择。
        34、 剪力墙与集水坑坑口相交处剪力墙水平筋是否计算：默认为“是”。
        来源：常用做法。
        说明：提供两种选择“是”和“否”，用户可以根据需要选择。
