超级平法梁

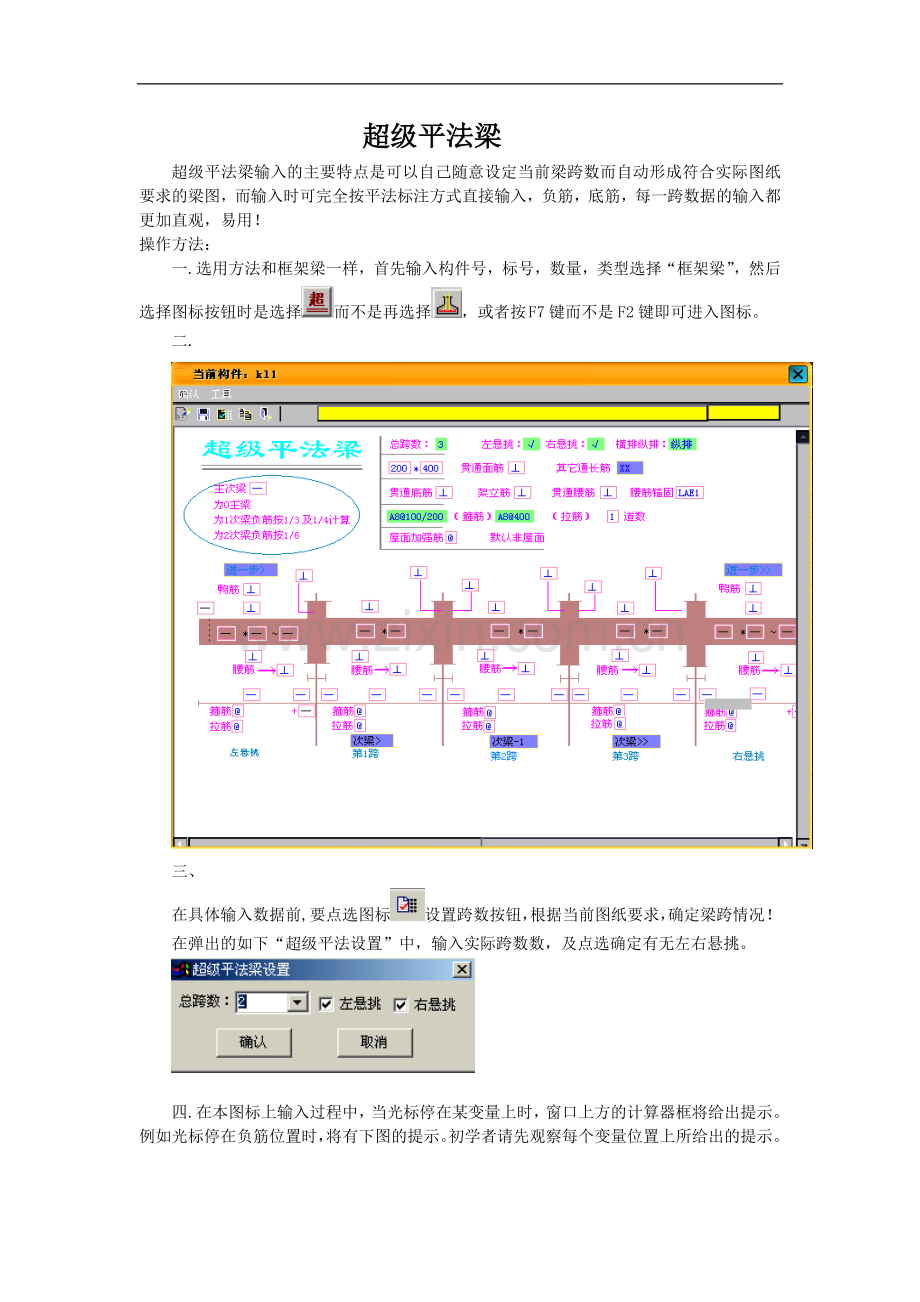

超级平法梁输入的主要特点是可以自己随意设定当前梁跨数而自动形成符合实际图纸要求的梁图，而输入时可完全按平法标注方式直接输入，负筋，底筋，每一跨数据的输入都更加直观，易用！
操作方法：
一.选用方法和框架梁一样，首先输入构件号，标号，数量，类型选择“框架梁”，然后选择图标按钮时是选择而不是再选择，或者按 F7键而不是F2键即可进入图标。
二.

三、
在具体输入数据前,要点选图标设置跨数按钮，根据当前图纸要求，确定梁跨情况！
在弹出的如下“超级平法设置”中，输入实际跨数数，及点选确定有无左右悬挑。

四.在本图标上输入过程中，当光标停在某变量上时，窗口上方的计算器框将给出提示。例如光标停在负筋位置时，将有下图的提示。初学者请先观察每个变量位置上所给出的提示。

注意本计算器功能仍可以使用。即把这些提示删除再输入计算式，按回车后也将给出计算结果。
五.跨与跨数据之间的复制。点击弹出下面对话框可以进行跨与跨之间的数据复制。

选择要复制跨的数据，再选择目标跨数据，再点击复制按钮即可进行跨与跨数据间的复制。该操作可以连续进行。
六.部分钢筋注解
1．当集中标注输入了架立筋后，并不是每跨一定产生架立筋，而是没有通长筋且某跨内没有半通长筋的情况下，该跨将产生架立筋。系统对此是自动判断的。
2．半通长面筋和半通长底筋的自动判断。对于底筋，如果相邻两跨输入了相同直径的底筋将连通并形成半通长筋，例如第一跨底筋为“2B20+1B18”，第二跨底筋为“2B20+1B22”，而集中标注上输入了1B20的通长底筋，则该两跨有一根20的钢筋将连通并形成半通长底筋。如果第三跨第四跨的底筋与第二跨底筋有相同直径时，半通长筋继续贯通第三跨和第四跨。
如果底筋每跨需要断开可以在集中标注上设置。对于负筋，如图

当输入了梁中部负筋时，相邻两支座的负筋就可能连通形成半通长筋。对于上图如果通长面筋为1B20则有一根1B20的负筋惯通第一跨及第一第二支座而形成半通长筋。
3．支座上的左右负筋。本图标上每一中间支座均有左右两个输入负筋的变量。如果支座两边的变量相同则右边的变量不用输入，如果支座两边的负筋不同就必须输入，其结果是将使负筋产生下弯。如图：

该支座左边为3B20右边2B20，则有1B20产生右弯下。如果左边为2B20右边为3B20则有1B20产生左弯下。
4．悬挑面筋如果与第一支座的负筋直径相同，则二取一并伸入第一跨的三分一，如图

悬挑面筋2B20与第一支座的2B20合并，并伸入第一跨的三分一。
5．集中标注上可以输入腰筋锚固，输入后所有跨的腰筋均按本锚固计算。如果某跨腰筋是构造腰筋，其锚固值是另外的数值，则可以在输入腰筋时加符号“|”再加锚固值，如下图：
本跨腰筋2B12锚固按12D计算。

七．实例
一根梁的平法标注如下：

6600 6400 6200

300 250 250 250 250 300

KL1(3)
300×600
ф8@100/200(2)
2ф20
4ф20 4ф20 4ф20 2ф20+1ф18 6ф20
5ф20
4ф20

4ф20
面

可见此梁为：
3跨两端左右无悬挑,；
截面尺寸300×600；
2根20的贯通面筋；
4根40的贯通底筋；
箍筋为ф8@100/200(2)
每一跨均有支座负筋及底筋
且第一支座与第二支座的负筋是连起来的。
输入过程如下：

1． 定义梁名称，标号，类型选择进入图标后，首选确定梁跨如下图：

2． 在集中标注区输入截面尺寸300×600；贯通面筋2B20，箍筋ф8@100/200(2)

3． 在梁图按图纸标注直接输入每跨支座负筋，底筋,以及支座尺寸：

4．点击计算钢筋退出即可完当前梁钢长期筋的计算。

可见通过”超级平法梁”计算平法标注钢筋梁是非常简单明了，容易掌握的!

华平钢筋软件V6.8

(补充说明)
