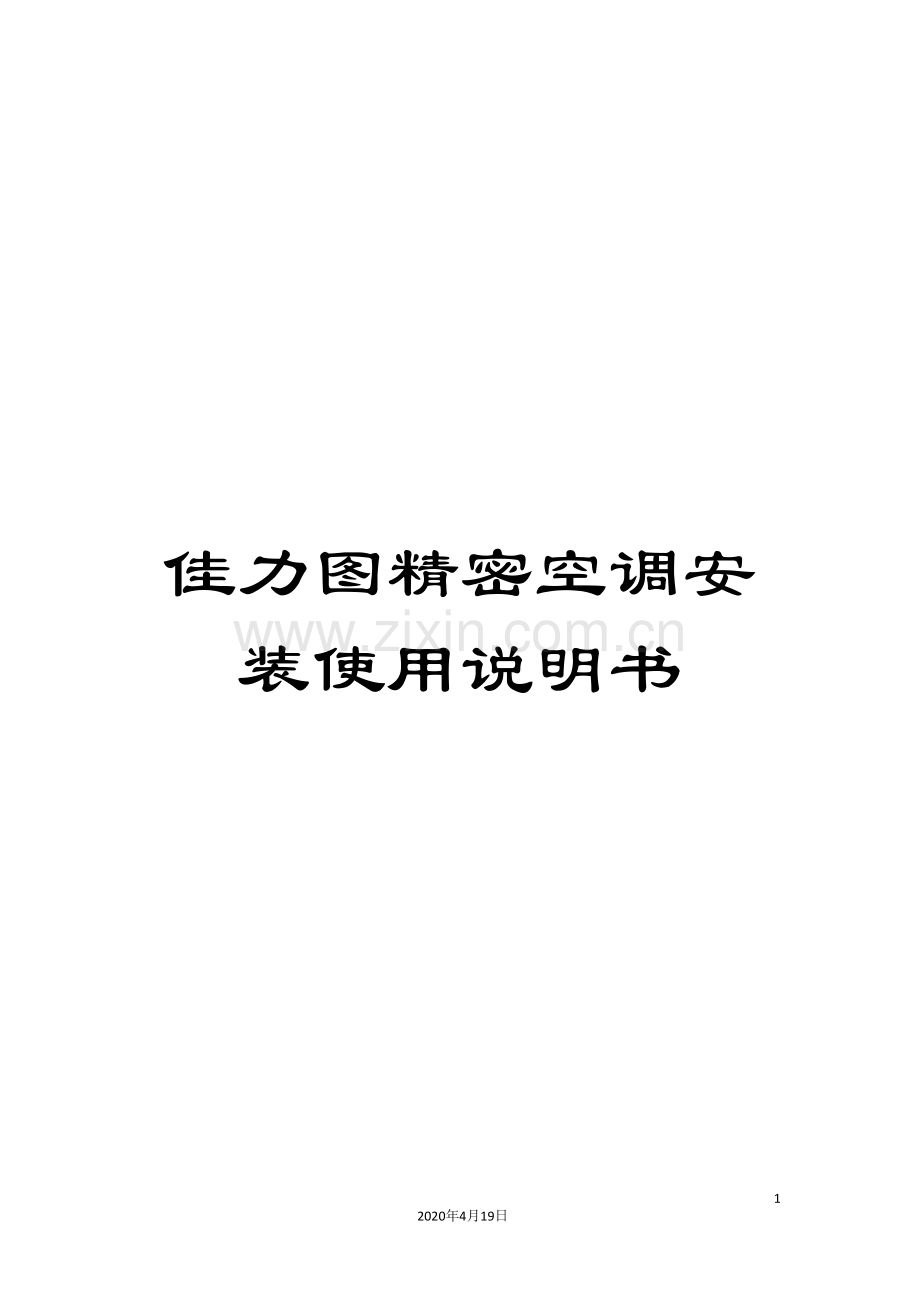

佳力图精密空调安装使用说明书.doc

佳力图精密空调安装使用说明书- 31 -2020年4月19日文档仅供参考 佳力图机房精密空调南京佳力图空调机电有限公司目 录一、佳力图设备相关技术资料11、佳力图MEAU402技术参数表12、佳力图ME系列精密空调介绍23、精密空调主要零部件介绍84、佳力图ME系列精密空调的技术优势135、佳力图ME系列精密空调节能措施描述146、佳力图机房空调实物图片157、机房空调的安装- 16 -二、机型报价- 17 -三、佳力图公司介绍- 18 -四、佳力图公司售后服务简介- 29 -1、佳力图原厂售后服务陈述- 29 -2、售后服务承诺- 29 -3、售后服务响应时间承诺- 30 -4、售后服务内容- 30 -5、佳力图外驻办事机构图336、成都办事处简介34五、佳力图公司四川医疗行业部分用户名单35一、 佳力图设备相关技术资料1、 佳力图MEAU402技术参数表品牌佳力图（CANATAL）空调室内机型号MEAU402压缩机品牌Copeland（谷轮）（压缩机数量：2）制冷量（kw）41.5显冷量（kw）39.7风量（ m3/h）10100温度控制范围()+15+30温度控制精度1湿度控制范围(RH)3070湿度控制精度2%RH室内机噪音（db）56加热器型号、输入功率（kw）电加热9KW；加湿量（Kg/h）9Kg/h空调机监控配置内置RS485通讯接口室内机外形尺寸mm（长宽高）17009001980空调室外机型号NACD12室外机外形尺寸（长宽高）1075965940设计运行时间(每年)8760连续运行使用寿命 电源适应范围380V15%，501HZ，三相五线制缺相保护有相序容错设计有断电自动恢复能够启动延时有以上数据在室内24DB，50%RH，室外环境温度45下测得。2、 佳力图ME系列精密空调介绍追求领先、追求卓越植根于每款佳力图产品中l CANATAI不断创新永在追求的精神，在 又推出全新的ME系列精密空调机，挑战用户最严格的要求，全新CANATAI ，ME系列精密空调是兼容了佳力图以往各系列优点，吸收了多年来丰富的制造经验，建基于更深切的了解和满足客户对精密空调产品的要求和希望；ME系列作为佳力图新一代摸块式精密空调系列，具有更高的精度，更稳定可靠的工作性能，更佳的能效比，更小的战地面积和体积，更好的操作界面和维护界面，更灵活的扩展性于一身。l 系列机选用高效率和高可靠性美国谷轮的涡旋式压缩机，具备优良的载液压缩能力，无载启动和不受磨损而影响性能的涡旋压缩盘，可应付精密空调系统的频繁启动和长时间连续运转的严格要求。l 在冬季启动时，压缩机正启动功能可防止短循环和低压锁死。l 所有ME系列型号均配备高效后倾式叶片风机，改变传统的皮带传动为变频电机直接驱动，具有静压在75pa350 Pa连续调节调节，在更大范围内，实现了用户现场风机送风压力可调，极大的满足了用户需求，同时使得佳力图空调低噪音运行得已实现，确保机组全年连续安全可靠运行。l 为保持湿度，系列机组有自动导电率控制的电极锅炉加湿器供应洁净的纯蒸汽。l 针对场地对空气的高洁净度以保持平稳和可靠性运作的要求，系列机使用符合ASHRAE52-76标准30%过滤效率和95%拦截率的折褶式空气过滤器。l 系列机配备了佳力图最新开发的Co-WorkTM 控制编程，在多台机组同时运作时，运用“控制备用”，“自动切换”和“自动编序”等技术大大提高整体系统的可靠性。多选择性：适合每一场所由于地理位置，实际应用和支持设备等因素均影响场地对精密空调系统的要求，系列机提供多种系统选择以满足每一场地的独特需要。系列机除了有传统的风冷，水冷，乙二醇和冷冻水系统，更备有节能方式的“节能冷却”系统如用户希望系统使用中央供应之冷冻水，并要求100%独立机械制冷备用，系列机更提供三种“双冷却”系统以满足用户这方面的需要。系列机共有八种基本系统，上送风和下送风、两种送风方式及14个能量档次，从而能够任意组合成最大高达480kw机组。佳力图空调ME系列产品简介佳力图ME系列机是根据全新的模块化设计理念设计的产品，产品追求先进、安全、可靠稳定、操作简便维护管理方便、节能性突出等特点进行全新设计，全系列机只有两个基本框架模块可主成15KW480KW机组，单个机组模块的尺寸仅为9008651980mm极大的方便的客户，能方便快捷灵活地经过狭小的过道、走廊、电梯进入现场。同时使空调占用更小的面积，把宝贵的空间留给用户。ME系列产品的可扩展性：从不同的方向ME系列机的“扩展性”不是单指系统能量的可扩展性，而是指整体系统的性能，可靠性和寿命等多方面的可扩展性。系列机Co-WorkTM控制编程中的“控制备用”、“自动分工”和“控制级数扩展”等技术使整体系统的性能，可靠性和寿命在扩展机组的同时得以倍增。系列机使用模块设计，机组间可分紧密靠紧或分散地安装，不受气流分布和空间的限制。系统可使用单一主模块组为开始，随着业务的发展而使用价格较佳的辅助模块机组扩展容量。保护性：无形的保护为保护你的宝贵投资，警报均可同一时间在控制面板上显示或在遥距警报显示器上发出。系统设有25个特定和4个用户自设警报以监视室内环境和部件的运行状况：用于确保环境的可靠和空调自身运行的可靠，报警共分为三类：第一类出现报警后马上停止空调机整机的工作；第二类出现报警后马上关断空调机内出现故障的部件；第三类仅仅是提示报警这类报警的出现，维护人员要马上对空调机进行维护以免出现更大的问题。1、第一类报警：火警 、风机过载、2、第二类报警：压缩机高压、压缩机低压、压缩机过流、加热器、加湿器淤塞3、第三类报警：温度高限、温度低限、湿度高限、湿度低限、空气流量过低、供电电压过高、供电电压低高、过滤网淤塞 。完善的三级安全密码设置，提供不同权限与不同人士按权限操作空调和维护管理空调，防止未经授权者更改参数或干扰机组操作。所有设计及数据均储存于永不散失记忆体内，即使停电期间，设定运行参数及数据也能得到保护不会丢失。系统在启动部件时，能顺序编排各部件启动时间以达到最小的冲击电流保证整个机房设备的安全运行不受浪涌电压的冲击。若空调出现严重的报警，室内的环境不能维持在设定点上，系统能自动启动备用机组。在电源中断的情况下机组可编程为“手动”或“自动延时”再启动。“自动延时”再启动在安装有多台机组的场合，能够容许每台机组不同的启动延时设定顺序启动，减少机组在启动时电源的波动。高效能性：精密且高效你需要一套能精密且能高效地控制环境在指定允许范围内操作的精密空调系统。l 比例（P）+ 积分（I）+ 微分（D）控制编程准确地维持温度和相对湿度达到0.5及2%RH的高控制精度。l 特大的冷却盘管配以大空气流量风机，确保显热量在92%以上。l 特大冷却盘管和大面积空气过滤器更将空气阻力降至最低，从而降低风机耗电量。l 在时间控制开关模式内设有一个“休闲”功能，在房间不使用期间允许较宽的温度和湿度公差，大大提高节能的效益和延长系统的寿命。互联性：仿如就在身边系统内置有RS485通讯端口，经过双绞线或连接电话线的调解器，机组可跟其它相容之设备联网至佳力图中央监控系统或通用的中央大楼管理系统。简易性：易于操作即使有好的功能，如果不易于操作也是枉然。因此，我们在系列机上使用一个高智能的微处理器控制系统，具有操作简单易于管理的特点。l 特大的触摸式中文加图形液晶显示屏，具有友好的图形界面。用户只需在显示屏上点取对应的图形项，就能得到所需信息和改变控制设定。l 系统工作状态如当前温度和湿度，过程状态，警报情况等均能实时显示于屏幕上。l 所有资料有系统地分类以方便检视方系统讯息的设定。l 备有不同国籍文字的用户介面可供选择。溶合性：符合你的独特要求无论你对精密空调系统工作模式的要求是如何独特，系列机也可应要求而作出设定，确保精密空调系统能符合你的需要。l 系列机直接膨胀系统相容于无损于臭氧层R407C冷媒。l 设定点，控制参数，过限警报点均能随意设定，配合不同环境的应用需要。l 系统设有三种不同开关模式： 经过机组控制程序表板的手动开关模式 为中央大楼管理系统而设的远程开关模式 一周每天四个自动开关切换时控开关模式l 警报有以下六种可编程示警及反应选择： 监视/不监视 机组停机 启动备用机组 启动共警报输出 记录警报事件 四种警告声音选择可维修性：可预测及可追索佳力图不单把质量和可靠性溶入每一到个产品中，我们更在产品中添加可预测及可追索故障的功能。 经过有1/4旋转的快速释放紧固件的绞链正面板，机组内的所有部件均可快速地进行检示及维修。 主要的部件如控制系统和制冷系统均与空气通道分开，常规维修无需停机。 系统备有自动记录最近五十个重要事故的发生日期及时间的功能，有助分析和排除故障。重要事故包括： 电源中断 电源恢复 机组启动 发生警报 确认警报 消除警报相互的合作性：善用群体力量Co-WorkTM是由佳力图最新开发的主从形式的内部联网系统。特别为进一步提高系列机模块精密空调机系统的性能，可靠性和管理能力而设计的新一代控制系统，从系统允许最多八台系列机主动和从动模块组合，在不需其它附加硬件协助下，经过一根通讯电缆线相连接而成为一区域网络。联网后的系统机能以下列六种控制编程大大提高机组的性能，可靠性管理能力。自动分工对多台系统，提供二级分工编程。第一级分工编程帮助维持要求的运行机组数目，定时切换机组的开关以平衡各机组运行时间。第二级分工编程提供运行机组中的部件开关自动编序，平衡运行机组中的部件运行时间。数据同步Co-WorkTM有助多台机组管理。多台机组中的运行数据如设定点，时间表，警报状态等等可自动同步化。用户只需在任一台主动机组上查询和改变设定。改变后的设定将自动复制到同一网络中的所有机组内。顺序加载当部件启动或停车时，为了减少对电网的冲击，Co-WorkTM 扩展机组中的顺序加载启动功能。Co-WorkTM的顺序启动不但控制同一台机组的部件，而是把多台机组的所有部件都编序加载，避免不同机组中的部件同时启动和停车。控制备用Co-WorkTM允许多台主动机组共处同一网络，任何一台主动机组自动接管整个系统的控制。此特性增加了控制系统对故障的敏感度。当任何一个主动机控制系统发生故障，其附带的从动机组可由其它主动机组控制，整个系统的能量损失及停机时间均减至最低。控制级数扩展Co-WorkTM中的“控制级数扩展”是针对提高整体机组的控制表现而设计。运用联网编程技术综合各机组可提供的控制级数。最多可达八级的温湿度控制。由于更细密控制级数有利于更佳的能量匹配，使控制精度大大提高，减少部件的开关更增长部件的寿命。平均控制值采用Co-WorkTM，入网机组不是按本身所测到的温度和湿度作出控制，而且更将测到的读数互换和计算出一个平均值，基于此平均值控制环境。此特点有利于当机组分布在一大空间，防止机组间因测到的读到不一致而不能协调温度湿度控制。佳力图空调制冷系统介绍 佳力图空调室内机采用模块化设计. 设备外观呈乳白色，与机房环境协调一致，美观大方空调的心脏选用全球最先进的涡旋式压缩机 、涡旋式压缩机与传统的活塞式压缩机相比，效率提高了 15-20%左右。、与活塞式压缩机相比，具有更高的安全性及可靠性。、与活塞式压缩机相比，具有震动小及噪音小的特点。、佳力图机房专用空调是选用全球最大的压缩机生产商美国谷仑公司出品涡旋式压缩机。佳力图空调高效换热器结构佳力图空调蒸发器采用V型结构，与板式结构相比增大了迎风面积， 降低迎面风速，提高了换热效率，消除了蒸发器的迎风带水现象。节能且又减小设备的体积。蒸发器均采用高效内肋管，提高换热器的换热效率（提高约30%-40%）在相同名义设计负荷下体积减小很多，节省了占地面积。佳力图空调冷冻水系统 采用美国著名的SPORLAN水流量调解阀，经过电脑板智能控制阀的开启度，调节水流量，用来满足房间不同温度要求。佳力图空调的加湿系统需要适应各种不同水质地区的使用选择： 电极锅炉式加湿系统：运用于软水地区 无接触式远红外式加湿系统适用于“硬水”地区佳力图空调加热系统介绍佳力图空调为了更好地节能有两种加热方式可供用户来进行选择。 一种是把加热分成三级，加热时一组加热器最先工作，如提供的热量不能满足需要，随后的两组在按时间顺序分别投入工作。低密度不锈钢管状翅片直接安装在风机入口3相确保三相电平衡。佳力图空调ME系列室外风冷凝器安装在室外的风冷冷凝器由于室外工作环境恶劣，长期在日晒雨淋严寒酷暑的气候下工作，为延长产品的寿命，提高产品的安全可靠性，佳力图空调室外风冷冷凝器采取了以下措施。 外壳采用不锈钢制造，具有非常好的抗腐蚀和在沿海地区抗盐雾的腐蚀能力。 选用世界著名品牌德国（ZIDHLABEGG）调速风机，该风机调速范围大，运转平稳、噪声低、防水、电绝缘性能优良。 选用日本（SAGINOMIYA）和美国（JOHNSON）生产的压力调速器，可根据室外气温的变化而引起的冷凝压力变化进行无级调速，转速变化范围大，工作安全可靠。 用风机来实现冷凝压力的恒定。风机转速随室外环境温度变化而作自动调速，即每一个外环境温度将有一确定的风机转速与之对应，这样大大提高了机房专用空调的工作的安全性及可靠性。佳力图机房精密空调室外冷凝器整体性能优点主要表现在：1. 体积小、重量轻（90 Kg125 Kg）、外形优美，安装人员能够随意在狭小的楼梯、走廊、电梯、平台上搬运就位。2. 风冷冷凝器机架可拆卸、灵活多变、适用于各种环境场地，能够多独立安装或组合安装，安装方式可场地立式安装，可外墙卧式安装，也可外墙立式安装，方便、灵活、简捷、美观。3. 室外机采用不锈钢外壳、美观、耐用、使用寿命长、产品档次较高。4. 风冷冷凝器调速电机可根据室外气温的变化而引起冷凝压力变化进行无级调速。调速范围大、运行平稳、噪音低、产品整体性能优良。3、 精密空调主要零部件介绍佳力图机房专用空调是具有世界一流水平的高技术、高可靠、高精度、高节能的产品，为世界邮电通讯领域做出了一定的贡献。佳力图冷冻水型机房专用空调采用了以下先进技术。1) 高效能的室内风机 无启动冲击电流现象： 全电子直流整流转换：2) 蒸发器3) M52微电脑控制器 佳力图所有型号的机房专用空调的本机控制电脑采用了PID控制方式(即比例+积分+微分控制方式) ，可准确无误地使控环境的温度控制在0.5的范围以内 ，相对湿度可控制在2的范围内。另外，佳力图机房专用空调的本机控制电脑采用大屏幕LCD显示屏，触摸键操作。为减小设备起动时对电网的冲击 ，佳力图机房专用空调的所有运动部件均由本机控制电脑实行顺序起动。为了便于邮电用户实现大联网，佳力图公司可随时向用户提供开放式接口协议。（佳力图机房专用空调已在全国数个省、市实现了大联网，并获得成功。） 佳力图已在6、7、8、9、ME系列机房专用空调中采用了当前世界上最为先进的Co-WorkTM模块化主从形式的内部联网管理系统。其目的在于进一步提高佳力图模块化机房专用空调系统先进的管理功能以及空调运行的可靠性。采用了此管理系统的佳力图机房专用空调可用一根信号线，控制八台佳力图单系统系列空调和四台双系统系列佳力图机房专用空调。 Co-WorkTM 模块化主从形式的内部联网管理系统有六大先进的管理功能：（1）自动分工功能：对于多台佳力图机房专用空调系统，Co-WorkTM 模块化主从形式的内部联网管理系统提供了二级分工编程，第一级分工编程帮助维持所需要的运行机组数目，定时切换机组的开关，以平衡各机组的运行时间，第二级分工编程提供了运行机组中的部件开关自动编序，平衡机组中的部件运行时间。（2）数据同步功能：Co-WorkTM 模块化主从形式的内部联网管理系统有助多台佳力图空调机组的管理。多台机组中的运行数据，如设定点、时间表、警报状态等可自动同步化。用户只需在任一台主动机组查询和改变设定，改变后的设定将自动复制到同一网络中的所有机组内。（3）顺序加载功能：Co-WorkTM 模块化主从形式的内部联网管理系统中各机组的顺序加载功能，在空调的部件启动或停止时，减少了对电网的冲击。此功能不但控制同一台空调中的零部件的顺序加载，而且可将多台佳力图机房专用空调机组的所有部件进行编序加载，避免不同机组中的零部件同时启动对电网产生冲击。（4）控制备用功能：Co-WorkTM 模块化主从形式的内部联网管理系统允许多台佳力图机房空调机组共处同一网络，任何一台主控机组停车维修时，其它具有主控功能的机组会自动接管整个系统，担当起系统的主控任务。此功能增加了控制系统对故障的敏感度。当任何一主控机组控制系统发生故障，其从机机组均可由其它具有主控功能的机组执行主控任务，从而将整个系统的能量损失及停机时间减少到最低限度。（5）控制组数扩展功能：Co-WorkTM 模块化主从形式的内部联网管理系统中的“控制级数扩展”功能是针对提高整个机组的控制可靠性而设计的。此功能运用联网编序技术综合各机组可提供的级数。最多可达八级的温、湿度控制。由于更细密的控制级数，大大有利于空调能量的匹配，有利于控制精度的提高，减少了部件的开关频率，延长了部件的运行寿命。（6）平均控制值功能：采用Co-WorkTM 模块化主从形式的内部联网管理系统，可使得各机组不是按本身所测得的温、湿度进行控制，而是将系统中的各空调机组所测得的温、湿度读数进行计算，并得出平均值，并取其平均值对被控环境进行温、湿度及空气洁净度的控制。4) 先进的加湿方式：佳力图机房专用空调的加湿方式主要根据用户所在地域的不同及水质差异，有红外线式与具有先进自动冲洗功能的电极式加湿器可供用户选择。红外线式加湿器具有加湿速度快，红外线加湿器在接到本机电脑加湿指令6秒钟内便可用远红外波激化水盘表面水分子，使湿蒸汽进入机房专用空调的风道系统，且对水质无严格要求。红外线加湿方式特别适合水质较差且需要常年加湿地域的用户使用。而佳力图机房专用空调的电极式加湿器，在本机电脑中采用了定时自动冲洗程序，在加湿过程中可自动冲洗电极式加湿器，使得佳力图机房专用空调电极式加湿器内的钙镁锂子保持最低浓度。大大减缓了加湿器电极结钙的速度，提高了电极式加湿器的寿命。试验证明，采用自动冲洗程序的佳力图机房专用空调电极式加湿器的寿命比其它品牌机房专用空调的电极式加湿器的寿命高出3-4倍。 这样大大提高了电极式加湿器的寿命，降低了用户对机房专用空调的使用成本。5) 本机电脑控制的无极加热器：佳力图机房专用空调的电加热器采用由本机电脑控制的无极加热器。由本机电脑根据被控房间内的实际温度，准确无误地将房间所需的热量加入空调的风道系统。避免了其它有极加热方式对用户电力资源的浪费。大大为用户节省了机房专用空调的运行费用。6) 先进的模块结构：佳力图机房专用空调ME系列，采用了先进的模块结构。一台佳力图ME系列主控模块空调可携带七台佳力图ME系列副模块空调。在设计思想上佳力图机房专用空调采用自动分工、数据同步、顺序加载、控制备用、控制级数扩展、平均控制值，主模块与备份模块之间除了模块与模块间能够备份外，且零部件之间也能够由主控电脑控制相互间进行备份。这样极大地提高了模块与模块之间、备份与备份之间的可靠运行，而且比同类模块在寿命上提高了30% 。由于模块化体积小便于用户安装与搬运和不断扩容，是当前世界上最为先进的模块式机房专用空调。4、 佳力图ME系列精密空调的技术优势l 美观外型与机房格局容为一体、高智能的Co-work模块管理系统，使得机组间共享同一设定点、机组控制同步及在线热备份，机组控制器可完成各机组间的定时切换及故障切换，同时便于空调系统的集中管理，保证机房环境的精确控制和节能。l 佳力图机房精密空调的所有压缩机均采用谷轮（Copeland）ZR系列全封闭高能效涡旋式压缩机，节能、超静音，所有震动部件（压缩机、室内外机风机）均采用专门减震措施，降低机组震动与噪音、空调框架采用碳钢螺丝连接，既稳定坚固又可在用户现场进行快速分体上楼。所有门板均采用铰链式连接，易于开启与拆卸，可进行全正面维护。l 蒸发器经过采用内螺纹紫铜管，换热器表面做清水膜处理、特殊防水涂层处理，不粘水，减少了冷凝水在其表面的停留时间，可防止水份重新吹至机房内，提高除湿效率及防止电路的瞬间短路现象产生，降低了风阻和噪音，换热效果好，可产生更大的显冷量，用于抵消计算机设备由于耗电而产生的发热量，换热效率高，A型交叉式蒸发器结构，节省设备占地面积，提高系统的制冷效率；当单独开启一台制冷系统时，比普通V型或“A”节能可达10%。l 室外冷凝器均采用全不锈钢外壳，刚性好，耐腐蚀、占地面积小、热效率高、冷凝风扇采用世界著名品牌德国施乐百（ZIDHL-ABEGG）FB系列调速风机，控制器为日本鹭宫压力控制器，冷凝风扇转速0100%可调节，具有调节范围大、调节准确、运行平稳、噪音低、防水、电绝缘性好等优点，保证在室外环境发生变化时空调制冷系统内部压力恒定，空调机组输出恒定的冷量，低噪 、节能确保，低温下启动空调；室外冷凝器能够卧式立式随意摆放。l 同时配有锅炉电极式加湿器及远红外加湿器可选，远红外智能控制远红外加湿器采用Philips专用红外灯管，使用寿命长、加湿速度快，红外线加湿器在接到本机电脑加湿指令6秒钟内便可产生湿蒸汽、全不锈钢加湿水盘，易于清洗与维护；锅炉加湿器干净卫生，在加湿过程中可自动冲洗电极式加湿器，使得佳力图机房精密空调电极式加湿器内的钙镁离子保持最低浓度。大大减缓了加湿器电极周围形成碳酸钙的速度，有效提高了电极式加湿器的寿命。l 先进的微电脑控制器微电脑PID控制，温湿度控制系统灵敏度达到0.1级，温度控制精度士1，湿度控制精度可达2%。整机采用微电脑控制，所有设置与操作均集中在一个开关面板上，全中文显示，触摸式操作，简便易行。具有电源失压、过压、过流保护功、温、湿度波动超限能发出声光报警信号。可对机组运行状态进行在线诊断,进行系统参数、控制参数的设定。机组可在正常运行下进行日常的维护及检修，同时告警系统分三级控制，机组产生故障时能同时发出声光报警信息，设备各个部件的工作状态及告警信息在液晶显示屏上均可查询方便的RS485现场监测输出端口，能与动力环境监控或楼宇自控相连，能够进行远程监控，以实现远距离的监控和管理，而且不需要添加任何接口转换板硬件。空调机组能将机器故障即时反映到监控中心，并具有故障自我诊断功能，便于即时的维护和管理。室内风机采用EC风机高效离心风机、效率高、最佳的空气入流条件、不需要导流装置，风量输送过程中无传输能量损失，送风均匀、风量大、噪音低、保证空调回风均匀经过蒸发器、热交换效率高、降低空调运行成本，且易清洗与维护。5、 佳力图ME系列精密空调节能措施描述1、 电脑控制系统设置了一项“节能运行”控制模式，即：能够在夜晚或者春秋季节，空调的控制精度采用比正常精度更宽松的精度范围进行控制，减缓部件的频繁启动次数，即延长部件的使用寿命，又达到节能目的。2、 空调能耗的主要部件压缩机，是空调设备的心脏部分，它的能效比直接关系到整体机组的节能型。佳力图空调的制冷压缩机是采用当前最为节能的高能效涡旋式全封闭压缩机（美国COPELAND公司出品），能效比（EER）高达4.0以上，比其它形式的压缩机明显节能。3、 佳力图空调蒸发器采用“A”型交叉式节能结构。在春秋季节，当机房热负荷不是很大的情况，只需开启一套制冷系统就可满足机房热负荷要求，这时，因为佳力图空调的一套制冷系统能够充分利用了整个A型蒸发器的全部蒸发面积，制冷系统的蒸发温度会相应提升，根据制冷原理压焓图，能够得出制冷系统的EER值和制冷剂质量循环流量增大，在制冷量增大的情况下压缩机能耗反而降低，达到节能目的。据试验室测试结果，佳力图A型交叉式结构蒸发器的节能效果比其它板式或非交叉结构的A、V蒸发器达10%。4、 佳力图空调室外机采用无级调速装置，根据室外气温的高低，决定冷凝器风扇的转速，并保证制冷系统的高压恒定。针对某一特定的型号设备，制冷系统的散热量（QR）是一个确定值，与冷凝器的送风风量L、冷凝器盘管表面温度与室外空气平均温度差值T成正比关系。公式如下: （QR）=k( LT) k为系数当室外气温降低时，由于室外空气与冷凝盘管表面的温度差值T增大（即：冷却效果好），在制冷系统散热量一定的情况下，所需的散热风扇送风量减小。即风扇的转速降低，相应风扇的电机能耗降低，达到节能效果。5、 佳力图空调的热交换设备（蒸发器、冷凝器）的换热紫铜管均为无缝高效内肋管（通称内螺纹管），传热系数比一般的平壁管增强20%以上，相应地把整个制冷循环系统的能效比提升许多，达到节能目的。6、 佳力图空调的智能控制系统采用先进的Co-work网络系统，将把同一场的佳力图机组并为一个网络，共享同一设定点，并按机组的平均温湿度值进行统一同步输出控制模块（或同时输出制冷压缩机，或同时输出加热器，不会出现在同一时刻即有机组输出制冷，又有机组输出加热器的能源相互抵消的浪费现象！，从根本上做到真正节能。6、 佳力图机房空调实物图片7、 机房空调的安装根据工程的实际情况，考虑到机房区格局的划分与设备的摆放，为了保证机房区设备的制冷效果，将机房专用空调室内主机摆放在设备机房，正面对着机房设备，良好的气流组织循环和设备摆放形式即能有效的利用机房空间，又能保证设备的制冷效果，防止造成的空调送风的“盲区”。新风的引入可使机房区保持正压并可保证室内空气新鲜。在空调安装时，为保证空调的正常运行，在空调内机支架上安装防震胶板以防止机器震动。l 安装建议：基本要求：A、房间整体通风顺畅，送风、回风无障碍。B、安装位置综合考虑，结合上下水、液管、汽管连接。l 空调安装示意图（如下页）如现场无特殊要求，当室外机高于室内机时，建议垂直最大距离为20米；当室外机低于室内机时，建议垂直最大距离为5米；建议管道总长不超过60米。整体装示意图：室外机组的安装方式：
