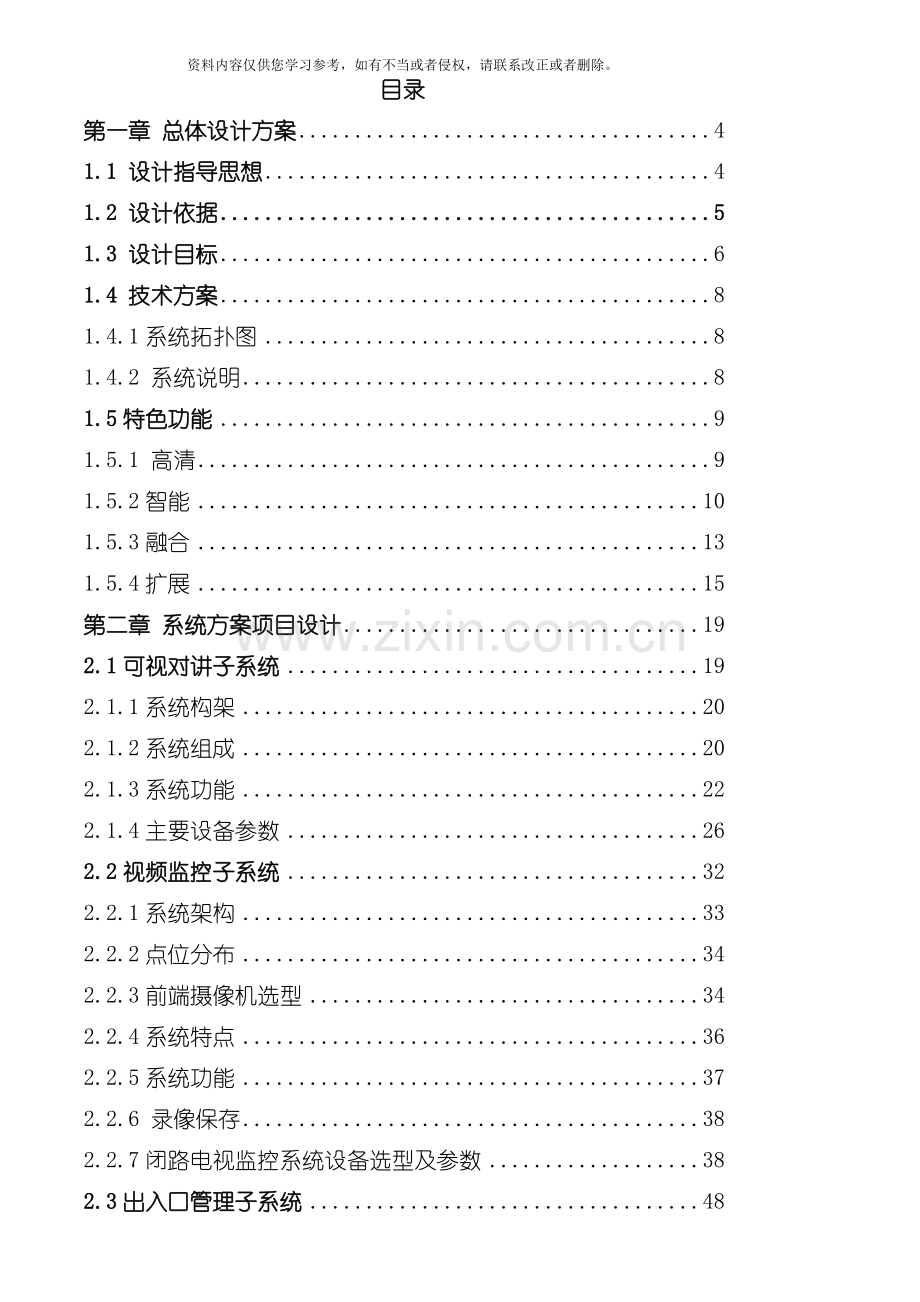

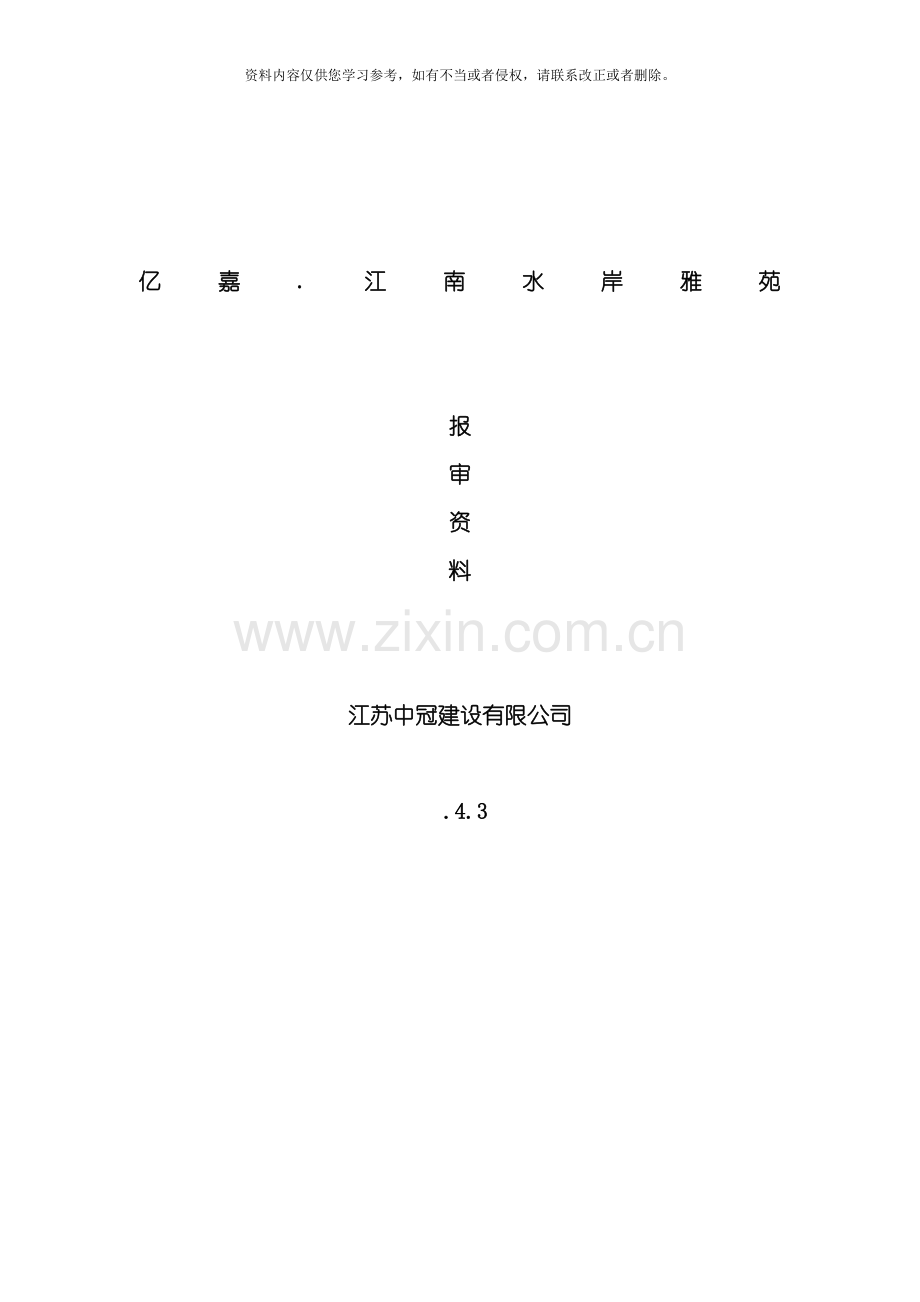

1、资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。亿嘉.江南水岸雅苑报审资料江苏中冠建设有限公司 .4.3目录第一章 总体设计方案41.1 设计指导思想41.2 设计依据51.3 设计目标61.4 技术方案81.4.1系统拓扑图81.4.2 系统说明81.5特色功能91.5.1 高清91.5.2智能101.5.3融合131.5.4扩展15第二章 系统方案项目设计192.1可视对讲子系统192.1.1系统构架202.1.2系统组成202.1.3系统功能222.1.4主要设备参数262.2视频监控子系统322.2.1系统架构332.2.2点位分布342.2.3前端摄像机选型342.2.

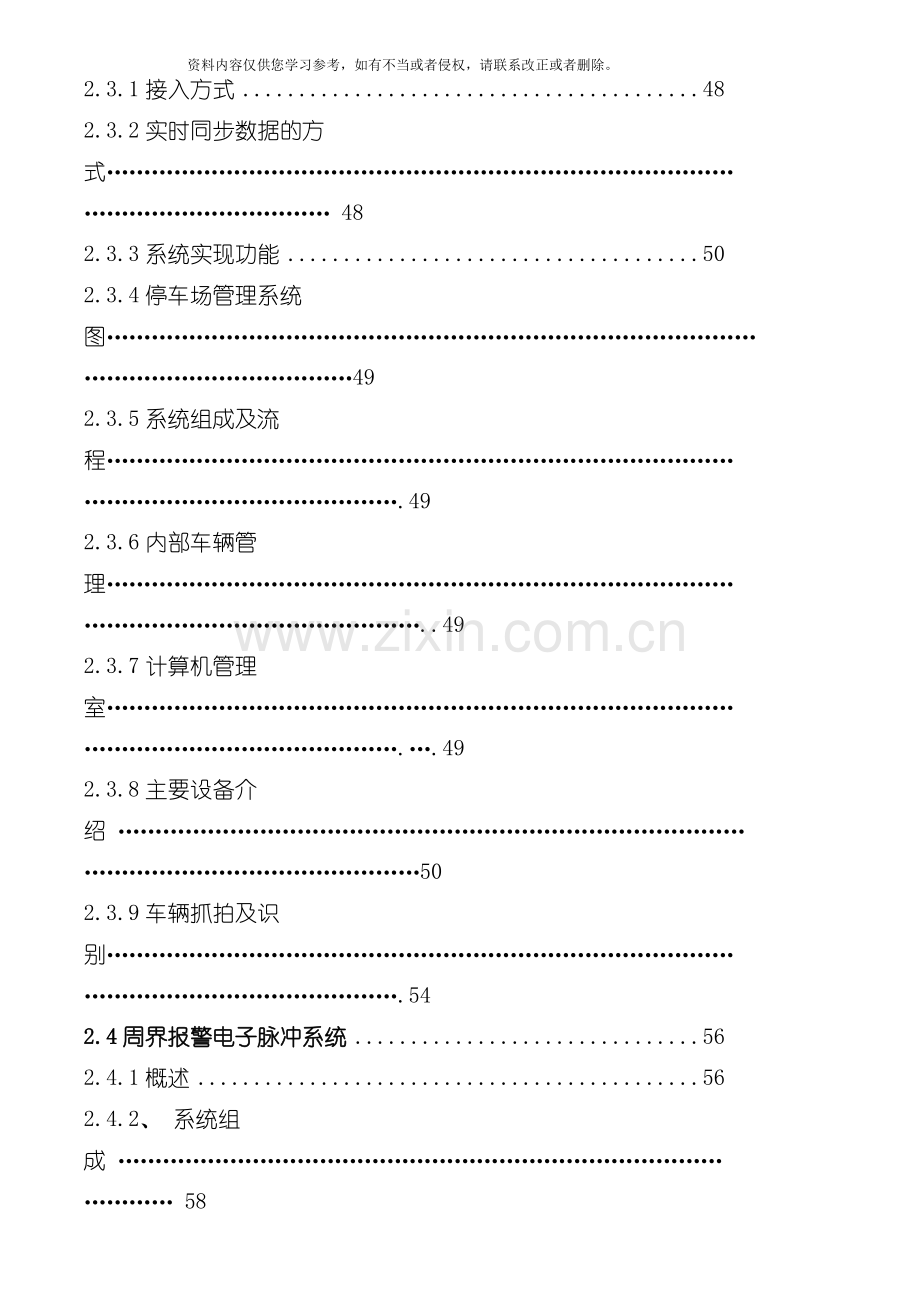

2、4系统特点362.2.5系统功能372.2.6 录像保存382.2.7闭路电视监控系统设备选型及参数382.3出入口管理子系统482.3.1接入方式482.3.2实时同步数据的方式 482.3.3系统实现功能502.3.4停车场管理系统图492.3.5系统组成及流程.492.3.6内部车辆管理.492.3.7计算机管理室.492.3.8主要设备介绍 502.3.9车辆抓拍及识别.542.4周界报警电子脉冲系统562.4.1概述562.4.2、 系统组成 582.4.3系统设计标准 622.4.4主要设备选型 652.4.5施工规范 692.4.6电子围栏实景图 712.4.7检验报告 722.
3、4.8项目施工设计 732.4.9培训售后服务承诺 742.5电子巡更系统 752.6背景音乐广播系统772.6.1背景音乐广播系统概述772.6.2设计依据782.6.3设计原则782.6.4背景音乐广播系统基本组成782.6.5智能广播一体机792.6.6扬声器792.7综合管理平台802.7.1小区管理平台的发展趋势802.7.2系统概述802.7.3系统特点802.7.4系统功能822.6.5增值服务822.8机房设计及平面图842.8.1机房设计规范 .842.8.2机房设备852.8.3机房平面图 862.9系统配置清单872.9.1系统预算清单882.9.2系统设备配置清单892
4、.10公司资质详情982.11图纸107第一章 总体设计方案1.1 设计指导思想智能小区设计应遵循以下原则: 1、 可靠性: 将安全防范系统的可靠性放在第一位, 充分考虑小区的实际情况, 选用质量可靠耐用的设备, 在系统投入使用后长期有效地发挥各部分的作用, 方便用户使用, 保障小区内住户的安全; 2、 安全性: 系统应能够最大限度地保障住户人身及财产的安全; 3、 实用性: 系统应能够最大限度地满足住户的生活需求及使用的方便性; 4、 合理性: 根据实际情况选用能满足用户需要的设备; 系统便于施工, 尽量减少对建筑、 装饰等的损害; 5、 适用性: 系统应具有高度的适用性, 不会受到气候和地
5、理环境的干扰影响。6、 先进性: 充分考虑科学技术的迅猛发展的趋势, 应用较先进技术, 保证小区建成具有先进性的智能小区; 7、 经济性: 在考虑整个系统先进、 可靠的同时, 着重考虑产品的性能价格比, 保证产品的经济性。在实现建设单位对系统的要求的情况下降低系统的造价, 减少不必要的浪费与消耗, 让建设单位投入较少的人力与物力, 建立完善的智能化体系; 8、 科学性: 系统的设计、 施工严格按照有关规定执行, 而且充分利用现有成熟的技术, 保证系统的可靠运行; 9、 兼容扩展性: 保证智能化小区内部的各个子系统的集成、 兼容和信息共享, 总体结构具有可扩展性和兼容性。10、 高性价比: 由于
6、系统采用的平台软件具备很强的兼容能力和集成能力, 能够在一个平台上集成管理各个子系统, 避免了许多独立子系统的软件投资, 减少了系统软件的一次性投入, 同时由于高度的兼容性, 系统能够搭配不同硬件设备。另外, 管理平台是一个统一的软件平台, 相应的培训和维护成本, 硬件的投入费用大大降低, 管理人员的工作效率大大提高, 降低了系统的后期运作费用。11、 全面性: 系统能够满足需求中的各项功能, 同时系统具备良好的兼容性和可扩展性, 系统还具备许多本文需求分析中说明的智能小区未来发展趋势需求的各项功能。1.2 设计依据4.2.1按智能化建筑的设计标准建设, 完善的设计方案要有坚实的设计依据和基础
7、, 严格遵循以下国家相关的标准和规范。12、 可视对讲技术功能及技术要求13、 智能建筑设计标准GB/T50314- 14、 民用建筑电气设计规范GBJ/T16-9215、 国家公共安全行业标准GB50198-9416、 楼宇对讲电控防盗门通用技术条件GA/T72-9417、 视频安防监控系统工程设计规范GB 50395- 18、 视频安防监控系统技术要求GA/T367- 19、 民用闭路监控电视系统工程技术规范GB50198-199420、 电气装置安装工程施工及验收规范GBJ232-90.9221、 低压配电设计规范GB50054-9522、 建筑与建筑群综合布线系统工程验收规GB/T50
8、312- 23、 中国建筑电气设计规范GBH115-8324、 建筑防雷设计规范GB50057-9425、 建筑物电子信息系统防雷技术规范( GB 50343- ) 26、 出入口控制系统工程设计规范( GB 50396- ) 27、 综合布线系统工程验收规范( GB 50312- ) 28、 安全防范工程技术规范( GB 50348- ) 29、 通信光缆系列( GB/T 13993-200X) 30、 楼宇对讲电控防盗门通用技术条件( GA/T-72- ) 31、 防盗报警控制器通用技术条件( GB12663- ) 32、 中华人民共和国公共安全行业标准( GA38-92) 33、 外壳防
9、护等级(IP代码)( GB4208-1993) 34、 弱电系统工程质量验收标准( GB 50339- ) 35、 电气装置安装工程 电缆线路施工及验收规范( GB 50168- ) 36、 全国住宅小区智能化技术示范建设要点与技术导则37、 入侵报警系统工程设计规范( GB 50394- ) 38、 中国电气装置安装工程施工及验收规范GBJ2328239、 全国住宅小区智能化系统示范工程建设要点与技术导则及其它相关规定规范。1.2.2 工程基本情况亿嘉江南水岸占地面积 94155.545 平方米, 共有 36 栋高层住宅, 分别是1#3#5#8%楼各3个单元5层120户; 2号楼各2个单元4
10、层20户; 10#13#号楼各3个单元4层60户, 11#12#25#号楼各4个单元4层102户, 9#号楼各4个单元5层44户, 6#7#16#号楼各2个单元5层72户; 17#18#号楼各3个单元5层72户; 19#15#号楼各2个单元5层48户; 20#21#22#号楼各2个单元4层60户, 23#号楼各3个单元4层26户, 26#27#33#39#42#号楼各2个单元10层210户, 29#35#号楼各2个单元10层80户, 37号楼各2个单元9层36户, 28#36#38#40#号楼各3个单元10层248户, 30#号楼各2个单元18层76户, 32#号楼各2个单元19层80户。共计
11、1426户。40、1.3 设计目标智能化数字社区以信息网络子系统为基础, 有机集成了安全防范子系统及信息管理子系统。而且经过智网小区综合管理平台统一操作, 统一管理, 从而实现真正意义上的智能管理, 智能生活。因此在建立小区智能化建设的规划设计过程中, 必须遵循以提高效率, 提升服务品质为目标, 也即是系统必须为小区开发商、 物业、 保安和业主服务的基本原则和设计思路, 下面我们从本系统的小区开发商、 物业、 保安和业主这三类人来说明本项目的设计思路的: 1) 对于开放商来说: 小区智能化系统可统一规划, 布线及管网系统可大量简化, 节约成本的同时, 也能减少后期的维护量。将多个智能化系统融合
12、一起, 将能够大大提升智能化的集成度, 增加相应的亮点、 卖点, 提升楼盘的品质。2) 对于小区物业来说建立一个高效的管理平台, 能够将各子系统的数据统计并有机结合的显示出来。以丰富的图表形式, 简单直观地让物业人员能够方便的了解小区内的摄像头位置及停车场情况等信息。经过云服务扩展, 还能够让公司技术人员远程了解系统运行情况, 及时解决问题, 避免不必要的损失。3) 对于小区保安来说: 建立一个高度集成的管理平台, 能够将小区内的监控系统、 可视对讲、 停车场系统、 报警系统等集成在一个智能化管理平台中进行统一管理, 这样能够大大提高系统的监控效率, 降低使用难度。用统一的高度集成的管理平台,
13、 将使得培训的成本大大降低, 提高监控效率, 也有助与减少维护人力, 从而降低维护成本。采用统一的能够兼容各种硬件监控设施的管理平台, 对于系统的改造, 在保证实际效果的同时, 能够充分地利用现有的设备和系统的硬件设施, 节省资金投入。4) 对于小区业主来说: 经过本解决方案, 建立小区内网和公网的链接。智网云服务扩展功能, 使业主能够经过智能终端, 进行视频监控, 接收推送消息, 智能家居控制等, 真正为业主带来安全、 舒适、 便利、 温馨的小区智能化生活。1.4 技术方案1.4.1系统拓扑图1.4.2 系统说明系统采用TCP/IP的构架方式, 全数字可视对讲系统及网络视频监控系统可直接接入
14、小区局域网, 周界报警系统经过网络转换模块接入小区局域网, 而出入口管理系统经过数据库共享, 与小区内其它弱电子系统工共享数据。而梯控等系统, 则能够经过协议对接或网络接入, 实现联动及共享数据。1.5特色功能大华智网智能小区解决方案, 基于大华网络技术、 音视频处理技术及嵌入式技术, 结合小区智能化的特点, 形成小区综合管理平台, 充分体现了高清、 智能、 融合、 扩展的特色。1.5.1 高清高清对讲、 高清监控的设备, 采用高清的编码方式, 高清存储及显示。41、 系统说明随着视频技术的发展, 住户对于视频图像的要求也逐步从看得见向看得清进行转变。原先总线或模拟系统, 只能传输约30万像素
15、左右的图像, 而且容易出现信号衰减、 易受干扰、 图像模糊不清等情况。采用高清视频技术, 直接将视频质量提升一个数量级, 可给用户带来全新的视觉感受。42、 系统功能43、 大华楼宇可视对讲系统的单元/别墅型门口主机皆是采用130万像素高清彩色摄像机, 而且摄像头具有超低照度的功能, 当环境光线较暗时, 在不用补光的条件下, 亦能非常清晰。44、 可根据不同场景的应用和不同定位, 选择多种系列的130万像素或200万像素高清摄像机, 而且在后端将高清图像进行存储, 为事后追查保留依据。45、 系统支持前端高清的视频图像解码后上传至电视墙上。46、 由于系统基于高清视频, 后期可扩展如人脸识别、
16、 车牌识别等功能。4.5.2智能4.5.2.1车牌识别的应用47、 系统说明出入口道闸管理系统已经成为现代化住宅社区的标配设备, 能为用户提供车辆进、 出及来访客人的管理, 同时也对小区安全形成有效的安全管理。可是当前绝大多数的出入口管理系统采用的射频卡的方式, 即车辆进出小区时经过刷卡来开闸。可是一般出入口系统, 容易出现以下问题: 48、 如不小心忘记带卡时, 车辆进出小区会带来不便; 49、 远距离卡, 如蓝牙卡需要经常更换电池; 50、 小区物业为每辆车配备一张射频卡, 如果该射频卡不是远距离卡, 则住户在进出时需要停车刷卡开闸, 操作比较麻烦; 51、 部分道闸厂家的出入口系统功能存
17、在缺陷, 无法杜绝使用一张卡多次从道闸入口刷卡进入小区的情况发生; 经过对小区内车辆车牌的录入, 以后住户车辆进出小区, 均直接采用车牌识别的方式进行, 其优点如下: 52、 提高社区安全性, 不存在由于射频卡丢失造成的安全风险; 53、 车辆进出小区时, 无需停车刷卡, 即可实现开闸功能; 54、 有效避免了一张射频卡多辆车辆使用的情况发生; 55、 系统功能车牌辨识系统采用了先进的车牌识别技术, 前端摄像机即可完成图像拍摄及车牌识别机比对功能, 无需后台另配识别服务器。同时小区车辆白名单可存储在前端车牌识别摄像机中, 当传输网络发生异常, 车辆进出小区仍可正常开闸。车辆数据库更新功能当小区
18、内有新住户搬入或搬出, 需要对车辆信息进行更新时; 只需在数据中新增或删除相应的车牌信息即可。将更新后的车牌数据同步至前端摄像机, 当传输网络存在异常时, 车辆进出小区仍可正常开闸。4.5.2.3电子地图应用56、 系统说明电子地图显示在监控中心的大屏幕和PC终端上, 能够实现对小区进行全方位、 全时段的可视化监控管理, 对事件作出准确判断并及时响应, 对监控范围内的突发性事件录像取证, 起到综合治理效果。经过电子地图能够更便捷的了解和处理紧急情况, 准确的定位发生地的实时视频情况。57、 系统功能58、 门口机管理: 支持门口机设备管理, 双击门口机设备可查看视频; 59、 室内机管理: 支
19、持室内机设备管理, 可呼叫室内机及向室内机发送文字、 图片等公告信息, 也能够发送广告信息; 60、 安防监控设备管理: 支持监控摄像头设备管理, 双击弹出视频; 61、 支持报警探测器管理: 有报警上传时地图有报警闪烁效果或弹出该报警地点相关联的视频; 62、 支持周界报警管理: 可查看该报警设备状态; 63、 支持出入口道闸管理: 可查看道闸对应的视频及实时车辆出入情况; 64、 地图功能: 展示小区平面图, 便于统计与管理; 65、 历史记录查询: 可查询门口机通话记录、 门禁记录, 室内机、 周界设备的报警记录, 出入口道闸的过车记录等; 66、 设备状态显示: 可实时显示所有设备的在
20、线状态; 1.5.3融合67、 系统说明功能融合, 并不只是简单的将功能堆砌、 罗列, 而是要经过平台的统一配置, 将各块的功能有机整合。而监控和对讲的融合就是其中的一个表现。在智网智能小区解决方案中, 作为可视对讲业主终端的室内机, 并不是简单的能够查看门口机的视频, 而且能够经过平台的扩展, 查看小区内由物业授权的公共区域或者是指定区域的视频图像, 比如私人车位、 自家院落等监控点的图像。68、 系统功能室内机直连视频设备监视业主能够将自建网络摄像机或者网络硬盘录像机接入到小区监控内网。这样业主能够经过室内机直连到视频设备上, 查看实时视频。室内机经过平台转发监视将自建视频设备接入小区监控
21、内网, 毕竟是很少数的情况。一般是不允许这么做的。这样的情况下, 如果业主想要看视频, 怎么办? 这时, 能够经过由物业建立特定监控点, 经过平台转发的形式, 使室内机能查看到视频。物业建立的特定监控点, 一般分为两种情况: 小区公共区域, 如中心花园等; 小区私人区域代建, 如私人车位等。小区公共区域监控点属于小区的公共设施, 是必建项目, 而私人区域代建则能够是收费的, 这也是物业增收的一项业务。1.5.3.1道闸及门禁信息推送69、 系统说明当车辆进入小区入口车行道闸, 或者业主在门口机门禁刷卡时, 平台会实时获得信息, 并根据车牌、 卡号查询出对应的业主, 自动生成文字信息, 发送给室
22、内机。室内机接收到消息后, 有图标提醒, 让家中的业主知道家人已回家。70、 系统功能车牌识别自动通知根据设置的车牌与住户对应关系, 识别车牌时自动关联对应的住户室内机, 并向室内机发送消息, 通知家人; 门禁刷卡自动通知根据设置的门禁卡与住户对应关系, 自动关联对应的住户室内机, 并向室内机发送消息, 通知家人; 1.5.4扩展71、 系统说明智网云服务是大华智网在公网上部署的运营平台。本解决方案将打通小区内网和外部公网, 是内外网沟通的桥梁。72、 系统功能73、 信息推送信息推送指包括小区物业管理中心信息、 车辆道闸进入信息、 门禁刷卡信息经过智能小区综合管理平台推送至云服务平台, 由云
23、服务平台经过3G网络推送至用户的智能终端。74、 当车辆进入小区入口的车行道闸, 或者业主在门口机门禁刷卡时, 平台会实时获得信息, 并根据车牌、 卡号查询出对应的业主, 自动生成文字信息, 经过云平台推送给PAD或手机。智能终端接收到消息后, 应用界面上有图标及文字提醒, 提醒家人已归来, 营造温馨智能的居住氛围。75、 智能终端可经过云平台接收由管理中心发出的群发和单发物业通知信息(包含邮件通知、 访客登记、 天气预报、 水电费催缴、 广告信息等)。76、 报警推送报警推送: 指室内机接入报警探头如烟感探测器、 紧急按钮、 燃气探测器、 红外探测器等, 当室内机采集到报警信号后把报警上报至
24、智能小区综合管理平台, 由管理平台推送至云服务平台, 云服务平台经过3G网络结合不同的推送方式推送给住户的智能终端。77、 如智能终端上的应用已开启, 则接收到报警后, 界面上会弹出报警信息对话框, 信息为文字及联动摄像头的抓拍图片( 需设置好联动摄像头) , 而且有报警铃声提示。而且能够在报警界面弹出视频监控页面; 也能够在报警界面进入回放界面, 回放报警发生前和报警发生后的一定时间内的录像。78、 如智能终端上的应用未开启, 则接收到报警后, 则会收到一条报警推送的消息, 点击查看, 会自动打开应用, 界面上会弹出报警信息对话框。79、 如智能终端不在线, 则会收到一条手机的报警短信。再登
25、陆手机客户端将会收到一条历史报警消息和一张报警抓拍图片。点击历史报警记录, 进入回放页面, 以一画面的形式回放联动摄像头报警发生前和报警发生后一定时间内的录像。80、 远程集中网管远程集中网管功能指随着网络规模越来越大, 管理越来越复杂, 设备种类和业务类型越来越多, 靠增加人力资源来进行维护势必大量增加人工成本, 而且一旦处在远程的服务器出现故障及中断服务时, 根本不太可能及时的做出响应或解决问题, 这样必然会大大影响公司的正常运营。云服务平台对分散在不同地域的智能小区综合管理平台进行集中管理、 集中监控, 由人工的维护管理模式变为自动的监控模式, 以提供网络服务质量、 合理利用网络资源、
26、降低维护成本为目标, 实现服务器状态远程管理、 系统网络远程管理、 设备状态远程管理。81、 服务器状态远程管理: 可远程监控所有联网的服务进程状态, 全局了解所有服务器的运行状态, 一旦发生服务僵死等异常情况, 即可通知现场人员维护, 及时解决, 避免服务停机, 保障系统正常运行。而且能及时发现服务器当前的性能, 并能及时给出优化的方案, 让服务器一直以较优的方式进行运行。82、 系统网络远程管理: 经过系统网络拓扑图, 对出现网络故障等异常情况经过网络结点进行快速的发现、 排查及定位问题, 减少损失。83、 设备状态远程管理: 可远程查看设备上线、 下线状态, 对于设备故障主动告警, 并记
27、录日志。84、 门口机呼叫转移门口机呼叫转移是指访客呼叫住户时, 门口机会呼叫到室内分机的同时, 也能呼叫到装有客户端的智能终端上( 如PAD、 手机及智能电视等) 。85、 当你在家时, 经过家里的WIFI网络, 可直接呼叫到手机、 PAD、 智能电视等智能终端上实现与门口机的可视对讲及开锁等功能。86、 当你在外时, 经过3G或WIFI网络利用大华提供的云服务平台, 可呼叫转移到智能手机终端上实现与门口机的可视对讲及开锁等功能。第二章 系统方案项目设计2.1可视对讲子系统楼宇可视对讲是小区智能化系统投资较大的系统, 应该尽量选用性价比较高的产品, 并减少施工布线和人工等费用, 节约建设成本
28、。本项目考虑采用数字化TCP/IP可视对讲系统进行设计, TCP/IP是一个开放的标准, 系统具有非常大的带宽、 同时能够多方通信而且不受干扰、 系统容量不受限制、 能够自由扩展和升级。大华智网全数字楼宇对讲系统基于网络技术和嵌入式技术进行研发, 产品成熟稳定, 集可靠性、 安全性、 实用性、 合理性、 适用性、 先进性、 经济性、 科学性、 兼容性、 扩展性于一身。全数字可视对讲系统主要由可视对讲管理主机、 室内分机、 门口主机、 围墙机等组成, 经过交换机等网络设备接入网络, 整个系统采用国际通用TCP/IP网络构架, 真正做到TCP/IP到户。不论是室内分机还是门口主机都分配一个唯一的I
29、P地址, 经过SNMP网络管理协议, 实现在网设备统一管理, 对在网设备进行实时监测, 一发现设备异常, 管理中心会第一时间发现并及时解决故障, 给用户带来极大便利。管理主机、 室内分机、 门口主机等设备均采用了稳定的嵌入式Linux技术, 系统安全稳定可靠。2.1.1系统构架2.1.2系统组成2.1.2.1小区入口在小区的各个出入口处安装一台围墙机。小区有来访者时一般先经过小区岗亭, 保安经过围墙机呼叫住户室内分机, 接通后向业主确认来访者身份, 确认身份后准许进入。围墙机一般安装室外或者小区岗亭内, 故要选择合适的位置, 切勿将围墙机安装在阳光直射或雨水容易打湿的地方, 否则容易影响摄像头
30、的效果。安装位置以美观, 方便操作为主。围墙机具有TCP/IP传输能力, 无需任何转换设备便可接入小园区局域网, 经过小区局域网实现与室内分机、 管理中心进行可视对讲通讯。围墙机是小区的主要安全屏障之一。2.1.2.2单元门口来访者在经过住小区大门围墙机的确认, 到达单元门口后还需要经过二次确认, 经过单元门口机呼叫楼内住户, 住户可经过室内机应答单元门口机呼叫, 经视频、 声音确认后开门。在每个单元门口配置一台彩色可视的门口机, 帮助楼内用户完成确认来访者进入该楼栋单元的门口。全数字可视对讲系统, 没有繁琐的中间设备, 摒弃了如联网控制器, 联网选择器, 多门选择器, 信号放大器, 信号隔离
31、器等模拟系统中无法省去的中间设备。在整个单元只需一台汇聚交换机作为接入点, 门口机可经过接入汇聚层交换机接入小区局域网。另外门禁系统也要配合门口机开锁, 门锁、 闭门器、 开门按钮要相互匹配, 避免大力撞击产生太大噪音影响底层住户的休息。地下室作为小区安防不可忽视的地区, 也是小区安保比较薄弱的地区, 很多情况下犯罪份子会乘机从地下室走上单元楼道, 对小区住户的生命财产安全构成严重威胁。我们在地下停车库上到单元的楼梯口的必经之处设计一台门口机或门禁, 想要进去单元必须经过该门口机与住户确认或刷卡, 否则无法进入单元楼内。数字门口机具有门禁接口, 能够轻松完成门禁与对讲的统一设置, 使小区单元出
32、入口设计更加灵活。2.1.2.3户内在小区每户住家设置可视住户室内分机, 有访客呼叫时, 住户经过室内机的显示屏对访客进行观察, 并决定是否与其通话及允许其进入住宅楼, 在确认后, 住户经过可视分机上的开锁键控制梯口电控锁的开启, 让访客进入。可视住户室内机一般安装在起居室、 客厅或进户入口的过道等方便住户操作的位置, 一般情况下, 住户室内主机放置在客厅进门处, 考虑到住户家里的老人及小孩, 故安装高度不宜过高, 室内机安装高度为底边距地1.2-1.5米。同时考虑到用户装修时可能会改变安装位置, 故在布线时需为每户预留1-3米的预留线, 以供业主装修时改变线路。住户室内机上配有开锁、 呼叫、
33、 监视等按键, 经过相应按键, 住户可实现室内分机和管理中心联系, 还能够监视本单元楼出入口的人员进出情况, 以及开启单元门口电控锁等功能。同时, 室内机能够接入智能家居控制主机, 实现智能家居的整体方案。2.1.2.4信号传输系统采用TCP/IP协议组网, 系统架构灵活、 扩展自由、 容量不限, 所有的命令和状态信号全部采用基于TCP/IP网络的数字编码信号, 具有抗干扰能力强、 性能稳定的特点。联网线路能够利用现有小区局域网亦可单独组建可视对讲局域网, 一般情况下建议单独建立可视对讲局域网, 简化网络环境, 以避免IP地址冲突。系统室外部分采用单模光纤, 楼内部分采用一根网线和一根电源线就
34、能够方便快捷的完成施工布线。和普通模拟对讲系统相比, 联网中间设备大大减少, 系统开通调试简单。2.1.2.5系统供电管理平台主机及客户端PC等由管理中心220V交流电直接供电, 交换机等设备在弱电井内取电。室内分机根据情况配置电源, 一般情况下由DH-VTP为室内分机提供12V直流供电。考虑到单元门口机要连接电控锁, 而电控锁开门时要求的瞬间电流较大, 因此门口主机采用单独供电方式进行供电( 单独配置一台12V电源) , 电源安装在梯口弱电箱内( 或一层弱电间) 。围墙机供电方式与门口主机相同。各类终端设备均采用低压直流电源。2.1.3系统功能2.1.3.1可视对讲功能87、 访客与住户通话
35、访客来访时, 在小区入口经过围墙机呼叫住户, 对应住户可经过语音对讲与视频监视确认访客身份, 经确认后保安放行, 访客进入园区; 访客到达单元门口时, 经过门口机再次呼叫住户请求开锁, 住户确认后可按下开锁键为访客远程开启单元门锁; 如有需要, 住户可再安装门前二次确认机, 访客到达住户门口时经过门铃按钮呼叫室内机, 住户可经过语音对讲与视频监视最终确认后开门。88、 访客与管理中心通话当访客呼叫的住户不在家时, 可经过围墙机或单元门口机呼叫管理中心进行通话, 管理人员经过管理平台发送到访信息至住户手机, 及时联系住户。管理机亦可经过确认后为合法人员远程开锁。89、 管理中心与住户通话住户也可
36、经过室内机呼叫管理中心进行双向语音对讲, 管理机或管理平台以文字方式显示住户相关信息。90、 住户与住户之间通话室内机内置摄像头, 小区内任意两个室内分机之间可实现双向可视对讲, 且不影响其它的呼叫。而且群呼时的同号分机能够相互呼叫。2.1.3.2监视功能91、 室内机监视门口机、 围墙机室内机可在访客呼叫时自动弹出访客图像。住户可随时经过室内机监视功能主动查看门口机、 围墙机前的监视图像。经过室内机操作界面可任意切换需要监视的不同单元门口与小区出入口。门口机标配130万像素彩色摄像头, 画面清晰流畅, 夜间白光补偿。92、 监视IPC住户经过授权能监视小区内其它公共区域的网络摄像机的图像,
37、关注主要区域的实时视频图像。2.1.3.3门控开锁93、 刷卡开锁住户回家时可经过在门口机对应区域刷感应卡打开单元门锁。系统联网时, 门口机卡号数据可与管理中心机进行数据共享同步, 方便在管理中心统一管理。住户进行刷卡操作后, 在中心管理机会保存该单元门口机刷卡历史信息。门口机和中心管理机均可对住户进行发卡。94、 密码开锁住户回家时可在门口机键入密码打开单元门锁。每个单元拥有一个独立密码。门口机开锁密码可在管理中心进行统一管理修改。95、 远程开锁访客呼叫住户后, 住户确认访客身份, 按下室内机开门键, 大门即自动打开。当住户遗失IC卡、 遗忘开锁密码或其它原因无法开门时, 直接呼叫管理中心
38、, 管理员在确认身份信息后可对单元门口进行远程开锁操作。小区管理中心的管理员也可经过管理机直接遥控开启各楼栋门口电锁。2.1.3.4信息发布管理中心可将文字或图片信息发送给指定住户, 或经过管理软件将用户任意编组, 将公告信息发送至指定分组。除了小区公告、 通知等信息之外, 系统也可将广告信息推送至室内机。当小区有重要信息需要通知住户时, 能够经过中心管理机, 将通知以文字形式发送到室内机。住户可经过室内机公告按键对小区通知进行查看。2.1.3.5网络功能96、 时钟同步在线门口机无需手动设置系统时间, 进行网络连接后, 门口机自动更正机器时间为系统服务器( 中心管理机) 时间。时间同步是保证
39、时间参考价值的前提条件。97、 远程升级所有在网设备可经过管理中心的软件平台进行远程升级, 以使系统设备及时得到功能扩展, 或有针对性地解决在实际使用过程中遇到的问题, 进一步提高系统稳定性。2.1.3.6防盗报警98、 紧急呼叫住户又需要联系管理人员时, 可经过室内机紧急呼叫按键呼叫管理中心, 中心管理机响铃并显示呼叫的住户信息, 管理人员按下接听后可与住户进行对讲。住户还可另外设置一处报警按钮, 做为一路防区接入, 按下报警按钮后室内机提示报警, 并将报警信息传至管理中心。99、 可接入多种报警探测器室内机与门口机提供多个有线报警防区, 可接入多种探测器, 包括烟感探测器、 燃气探测器、
40、红外探测器、 红外对射探测器、 门/窗磁、 幕帘等。7寸模拟室内机最多可接入8路有线报警输入。100、 报警联网通知当探测器探测到警情时, 室内机提示报警, 并同时将报警信息传至管理中心。中心管理机进行报警提醒, 同时会将报警信息记录存储到数据库中。经过后期的记录查询, 管理人员能够查看报警发生的时间、 地点等信息。101、 电子地图功能报警时管理中心除声光提醒外, 在管理软件上自动弹出电子地图, 以明显方式报告警情, 经过电子地图显示住户的详细信息, 使管理人员及时找到现场以确认或处理警情。2.1.3.7免打扰功能102、 免打扰设置功能室内机可开启免打扰功能, 使设备处于静音状态。2.1.
41、3.8图像抓拍103、 图像抓拍功能当有人员在进入小区大门或单元门时, 无论是刷卡、 密码开门, 还是经过呼叫管理中心开门, 系统都会抓取该人员的脸部照片进行保存。即便使用未经授权的门禁卡, 或其它单元楼的门禁卡, 系统也会自动抓取图片进行保存。2.1.4主要设备参数数字对讲系统室内分机DH-VTH1510A104、 产品图片105、 产品特点106、 外观大气、 高端; 107、 800x480视频分辨率, 视频界面清晰、 真实, 无变形; 108、 基本版机型实现了可视对讲和安防报警的完整功能, 满足大部分客户的需求; 其中可视对讲功能, 便捷的户户对讲功能、 通话记录回拨和直接存储功能、
42、 通讯录编辑功能、 管理中心信息发布功能; 安防报警实现8路防区的配置, 其中前三路固定为紧急报警、 煤气报警和烟感, 后5路能够便捷配置; 每一路防区具备旁路和移除功能; 用户能够自行编辑每一路防区的开关, 四种撤布防模式, 在家、 外出、 就寝、 自定义, 主界面一键撤布防( 针对模式) ; 109、 界面操作更加简便、 人性化, 层次架构清晰, 用户使用更加方便; 110、 触屏声使能、 屏幕清洁( 用户能够在不断电的情况下, 清洁屏幕表面) , 报警声、 来电铃声可选; 支持中英文输入, 用户设置更加个性化; 大数字键盘, 输入更加容易; 111、 产品描述紧急呼叫物业/管理中心、 可
43、视对讲、 远程开锁、 监视、 免打扰、 公告信息查询、 专业报警接入。112、 产品参数型号DH-VTH1510A系统主处理器嵌入式微控制器操作系统嵌入式LINUX操作系统视频视频压缩标准H.264视频分辨率800*480音频输入全指向麦克风输出内置喇叭对讲支持双向语音对讲显示屏幕尺寸7英寸TFT全真彩屏操作模式输入机械按钮( 紧急、 菜单、 通话、 监视、 开锁) , 触摸屏报警防拆支持8路报警输入网络以太网10M/100Mbps自适应网络协议TCP/IP规格参数电源DC 1015V或者专用交换机直接供电功耗待机1.5W ; 工作7W工作环境-10+551090%RH 尺寸221*154*29( 长*高*宽) 重量1.0kg围墙机/单元门口机113、 产品图片114、 产品特点115、 采用3.5寸 TFT LCD彩屏, 配人性化操作界面; 116、 该机型面向数字系统, 满足中高端客户的需求; 117、 产品描述3寸STN彩色屏130万高清彩色摄像头支持夜视效果玻璃钢面板具有呼叫室内机和管理中心两种模式支持密码开
