附录三
常用芯片引脚图
一、 单片机类

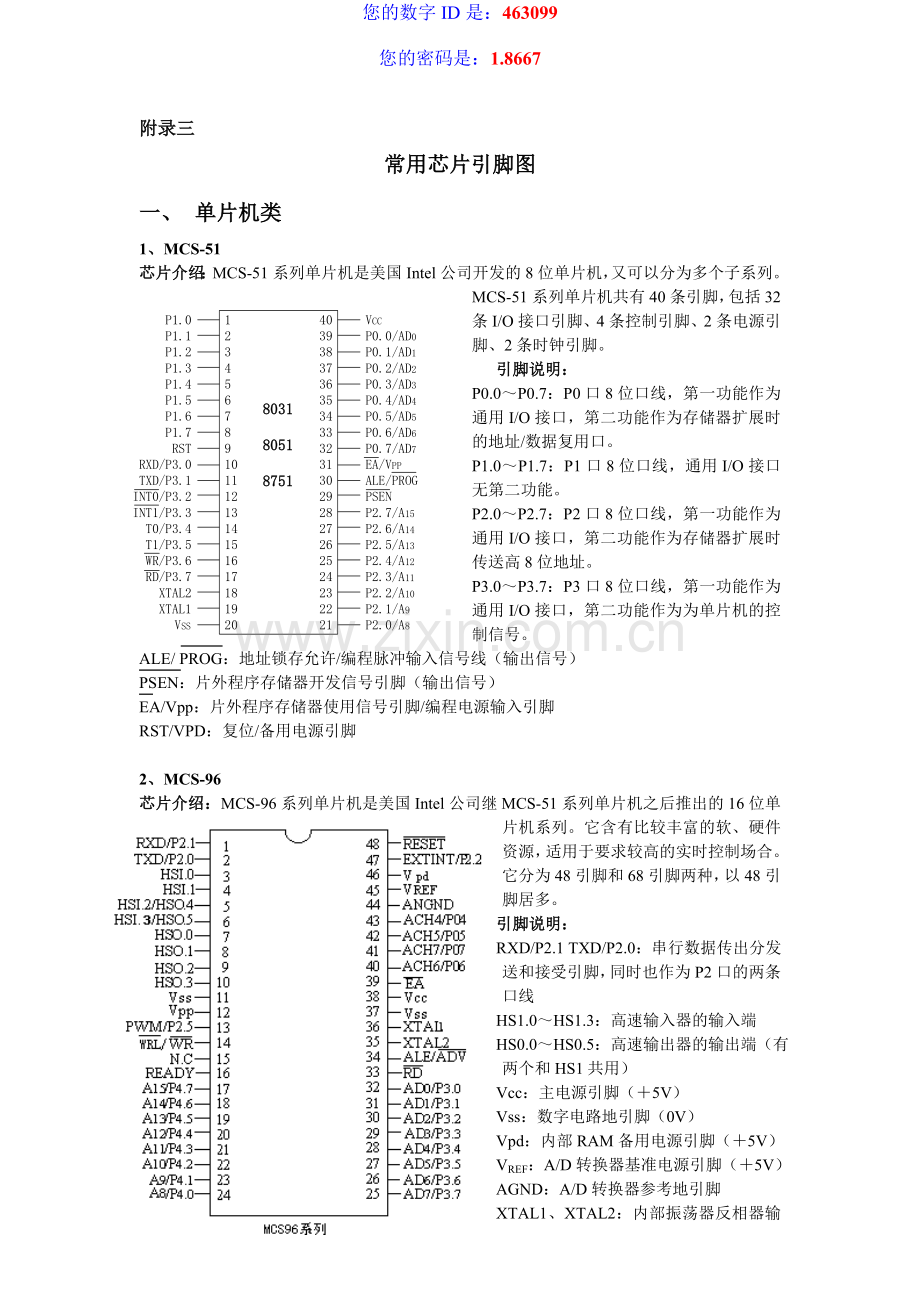

1、MCS-51
芯片介绍：MCS-51系列单片机是美国Intel公司开发的8位单片机，又可以分为多个子系列。MCS-51系列单片机共有40条引脚，包括32条I/O接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。
引脚说明：
P0.0～P0.7：P0口8位口线，第一功能作为通用I/O接口，第二功能作为存储器扩展时的地址/数据复用口。
P1.0～P1.7：P1口8位口线，通用I/O接口无第二功能。
P2.0～P2.7：P2口8位口线，第一功能作为通用I/O接口，第二功能作为存储器扩展时传送高8位地址。
P3.0～P3.7：P3口8位口线，第一功能作为通用I/O接口，第二功能作为为单片机的控制信号。
ALE/ PROG：地址锁存允许/编程脉冲输入信号线（输出信号）
PSEN：片外程序存储器开发信号引脚（输出信号）
EA/Vpp：片外程序存储器使用信号引脚/编程电源输入引脚
RST/VPD：复位/备用电源引脚

2、MCS-96
芯片介绍：MCS-96系列单片机是美国Intel公司继MCS-51系列单片机之后推出的16位单片机系列。它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。它分为48引脚和68引脚两种，以48引脚居多。
引脚说明：
RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线
HS1.0～HS1.3：高速输入器的输入端
HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）
Vcc：主电源引脚（＋5V）
Vss：数字电路地引脚（0V）
Vpd：内部RAM备用电源引脚（＋5V）
VREF：A/D转换器基准电源引脚（＋5V）
AGND：A/D转换器参考地引脚
XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。
CLKOUT：内部时钟发生器的输出引脚，提供频率位晶振频率的1/3的脉冲供外部使用。
PWM/P2.5：脉宽调制信号输出端/P2口的一位口线
WR：写信号
N.C：未用
READY：片外存储器就绪信号
A8/P4.0～A15/P4.7：高8位地址线/P4口口线
RST：复位引脚
EXTINT/P2.2：外部中断/P2口口线
ACH4/P0.4~ACH7/P0.7：A/D转换器通道4～7/P0口高4位
EA：片外程序存储器使用信号
ALE/ADV：地址锁存允许信号/地址有效
RD：读信号
AD0/P3.0～AD7/P3.7：地址低8位、数据/P3口8位口线。

二、可编程接口芯片

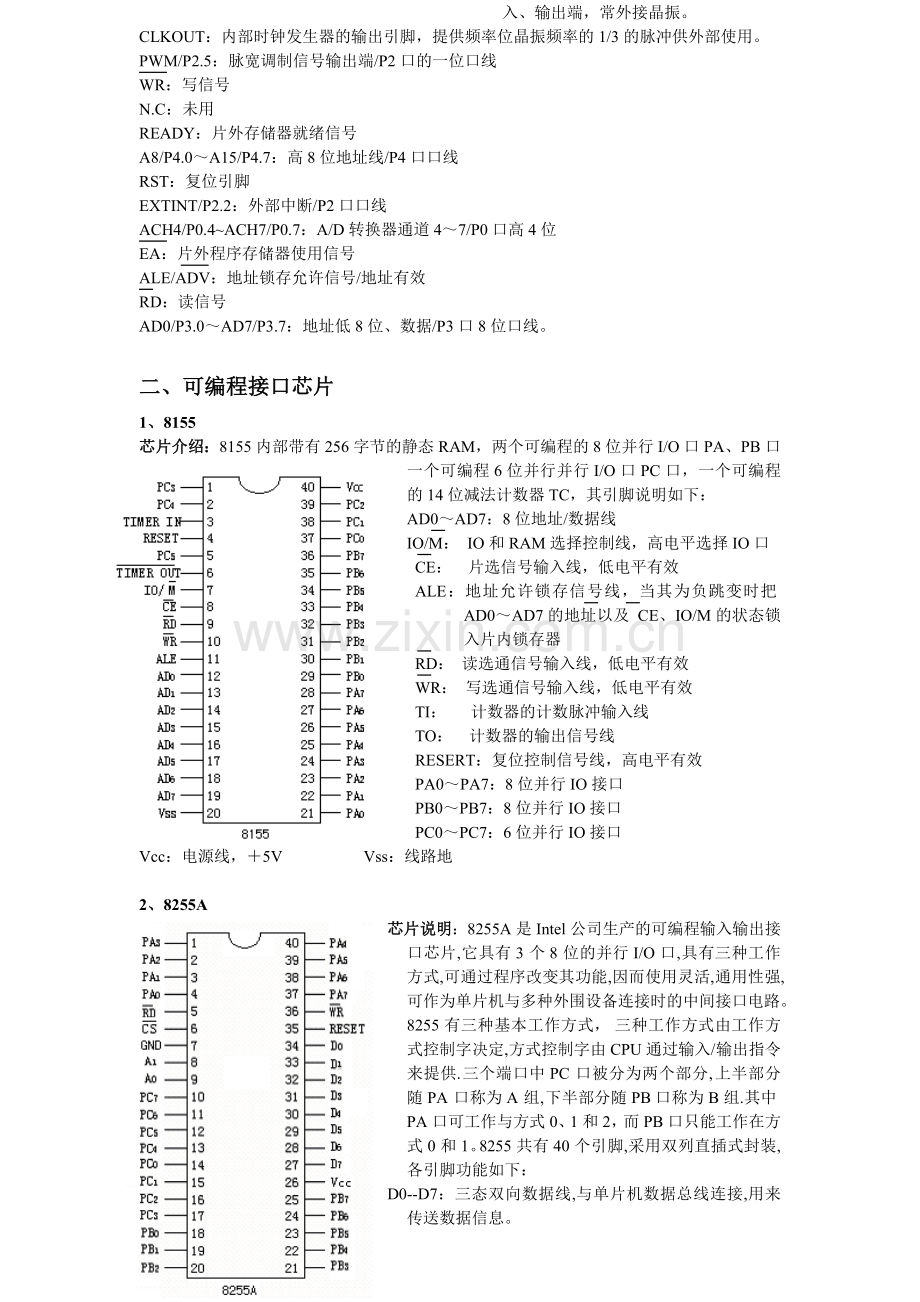

1、8155
芯片介绍：8155内部带有256字节的静态RAM，两个可编程的8位并行I/O口PA、PB口
一个可编程6位并行并行I/O口PC口，一个可编程 的14位减法计数器TC，其引脚说明如下：
AD0～AD7：8位地址/数据线
IO/M： IO和RAM选择控制线，高电平选择IO口
CE： 片选信号输入线，低电平有效
ALE：地址允许锁存信号线，当其为负跳变时把AD0～AD7的地址以及 CE、IO/M的状态锁入片内锁存器
RD： 读选通信号输入线，低电平有效
WR： 写选通信号输入线，低电平有效
TI： 计数器的计数脉冲输入线
TO： 计数器的输出信号线
RESERT：复位控制信号线，高电平有效
PA0～PA7：8位并行IO接口
PB0～PB7：8位并行IO接口
PC0～PC7：6位并行IO接口
Vcc：电源线，＋5V Vss：线路地

2、8255A
芯片说明：8255A是Intel公司生产的可编程输入输出接口芯片,它具有3个8位的并行I/O口,具有三种工作方式,可通过程序改变其功能,因而使用灵活,通用性强,可作为单片机与多种外围设备连接时的中间接口电路。8255有三种基本工作方式， 三种工作方式由工作方式控制字决定,方式控制字由CPU通过输入/输出指令来提供.三个端口中PC口被分为两个部分,上半部分随PA口称为A组,下半部分随PB口称为B组.其中PA口可工作与方式0、1和2，而PB口只能工作在方式0和1。8255共有40个引脚,采用双列直插式封装,各引脚功能如下：
D0--D7：三态双向数据线,与单片机数据总线连接,用来传送数据信息。
CS：片选信号线，低电平有效，表示芯片被选中。
RD：读出信号线，低电平有效，控制数据的读出。
WR：写入信号线，低电平有效，控制数据的写入。
Vcc：+5V电源。
PA0--PA7：A口输入/输出线。
PB0--PB7：B口输入/输出线。
PC0--PC7：C口输入/输出线。
RESET：复位信号线。
A1、A0：地址线，用来选择8255内部端口。
GND：地线。

三、锁存器
1、74LS373
芯片介绍：74LS373是带有三态门的八D锁存器，当使能信号线OE为低电平时，三态门处于导通状态，允许1Q-8Q输出到OUT1-OUT8，当OE端为高电平时，输出三态门断开，输出线OUT1-OUT8处于浮空状态。G称为数据打入线，当74LS373用作地址锁存器时，首先应使三态门的使能信号OE为低电平，这时，当G端输入端为高电平时，锁存器输出（1Q-8Q）状态和输入端（1D-8D）状态相同；当G端从高电平返回到低电平（下降沿）时，输入端（1D-8D）的数据锁入1Q-8Q的八位锁存器中。当用74LS373作为地址锁存器时，它们的G端可直接与单片机的锁存控制信号端ALE相连，在ALE下降沿进行地址锁存。
引脚说明如下： D0～D7：锁存器8位数据输入线 Q0～Q7：锁存器8位数据输出线 GND：接地引脚 Vcc：电源引脚，＋5V有效 OE ：片选信号引脚 G：锁存控制信号输入引脚。

2、74LS377
芯片介绍：74LS377是一种8D触发器，它可以实现数据的保持或锁存，当它片选信号E为低电平且时钟CLK端输入正跳变时，D0～D7端的数据北锁存到8D触发器中。其引脚说明如下：
D0～D7：锁存器8位数据输入线
Q0～Q7：锁存器8位数据输出线
GND：接地引脚
Vcc：电源引脚，＋5V有效
E ：片选信号引脚
CLK：锁存控制信号输入引脚。

四、存储器
1、6116
芯片介绍：6116是2K*8位静态随机存储器芯片,采用CMOS工艺制造,单一+5V供电,额定功耗160mW,典型存取时间200ns,24线双列直插式封装，其引脚功能说明如下：
A0～A10：地址输入线
O0～O7：双向三态数据线，有时用D0～D7表示
：片选信号输入端，低电平有效
：读选通信号输入线，低电平有效
：写选通信号输入线，低电平有效
Vcc：工作电源输入引脚，＋5V
GND：线路地

2、6264
芯片介绍：6264是8K*8位静态随机存储器芯片,采用CMOS工艺制造,单一+5V供电,额定功耗200mW,典型存取时间200ns,28线双列直插式封装。其引脚功能说明如下：
A0～A12：地址输入线
O0～O7：双向三态数据线，有时用D0～D7表示
：片选信号输入端，低电平有效
：读选通信号输入线，低电平有效
：写选通信号输入线，低电平有效
Vcc：工作电源输入引脚，＋5V
NC：为空引脚
CS：第二选片信号引脚，高电平有效
GND：线路地

3、62256

芯片介绍：6264是32K*8位静态随机存储器芯片,采用CMOS工艺制造,单一+5V供电,额定功耗300mW,典型存取时间200ns,28线双列直插式封装。其引脚功能如下：
A0～A14：地址输入线
O0～O7：双向三态数据线，有时用D0～D7表示
：片选信号输入端，低电平有效
：读选通信号输入线，低电平有效
：写选通信号输入线，低电平有效
Vcc：工作电源输入引脚，＋5V
GND：线路地

4、2716

片介绍：2716是2K*8字节的紫外线镲除、电可编程只读存储器，单一+5V供电，工作电流为75mA，维持电流为35mA，读出时间最大为250nS，24脚双列直插式封装。各引脚的含义为：
A0～A10：13根地址线，可寻址8K字节；
O0-O7：数据输出线；
：片选线；
：为数据输出选通线；
PGM为编程脉冲输入端；
Vpp是编程电源；
Vcc是主电源。

5、2764
芯片介绍：2764是8K*8字节的紫外线镲除、电可编程只读存储器，单一+5V供电，工作电流为75mA，维持电流为35mA，读出时间最大为250nS，28脚双列直插式封装。各引脚的 含义为：
A0～A12：13根地址线，可寻址8K字节；
O0-O7：数据输出线；
：片选线；
：为数据输出选通线；
PGM：编程脉冲输入端；
Vpp：编程电源；
Vcc：主电源，一般为＋5V。
GND：接地引脚

6、27256
芯片介绍：27256是32K*8字节的紫外线镲除、电可编程只读存储器，单一+5V供电，工作电流为100mA，维持电流为40mA，读出时间最大为250nS，28脚双列直插式封装。各引脚的含义为：
A0～A14：15根地址线，可寻址32K字节；O0-O7为数据输出线；
CE为片选线；
OE/Vpp为数据输出选通线/编程电源。
Vcc：主电源，一般为＋5V。
GND：接地引脚

五、译码器
1、74LS138
芯片介绍：74LS138是一个3-8译码器，共16个引脚，其引脚说明如下：
A、B、C：选择端即信号输入端
E1、E2、E3：使能端，其中E1、E2低电平有效，E3高电平有效
Y0～Y7：译码输出信号，始终只有一个为低电平
Vcc：电源端，＋5V
GND：线路地

2、74LS139
芯片介绍：74LS139片内有两个2-4译码器，共16个引脚，其引脚说明如下：
1A、1B：译码器1选择端即信号输入端
1G：译码器1使能端，低电平有效
1Y0～1Y3译码器1译码输出信号，低电平有效
2A、2B：译码器2选择端即信号输入端
2G：译码器2使能端，低电平有效
2Y0～2Y3译码器2译码输出信号，低电平有效
Vcc：电源端，＋5V
GND：线路地

六 A/D、D/A转换
1、ADC0809
芯片介绍：ADC0809是一种比较典型的8位8通道逐次逼近式A/D转换器，CMOS工艺，可实现8路模拟信号的分时采集，片内有8路模拟选通开关，以及相应的通道地址锁存用译码电路，其转换时间为100μs左右，采用双排28引脚封装，其引脚说明如下：
IN0～IN7：8路模拟量输入通道
ADDA～ADDC：地址线用于选择模拟量输入通道
ALE：地址锁存允许信号
START：转换启动信号
D0～D7：数据输出线
OE：输出允许信号，低电平允许转换结果输出
CLOCK：时钟信号输入引脚，通常使用500KHz
EOC：转换结束信号，为0代表正在转换，1代表转换结束
Vcc：＋5V电压
VREF（＋）、VREF（－）：参考电压

2、ADC0816
芯片介绍：ADC0816是一种16路模拟量输入、8位逐次逼近A/D转换器，转换时间为100μs转换精度为：±1/512，适用于多路数据采集系统。采用双牌40引脚的封装形式，其引脚说明如下：
IN0～IN15：16路模拟量输入线
D0～D7：8位模拟量输出线
A、B、C、D：通路选择输入线
ALE：通路选择信号锁存信号
MUL：多路开关输出线
COM：比较器输入线
EXP：通路扩展控制输入线，当其为低电平时芯片对IN0～IN15的通路断开，而对COM口上的扩展通路输入的模拟量进行转换
START：启动转换信号，下降沿启动
EOC：转换结束信号
OE：输出允许信号，低电平允许转换结果输出
Vcc：＋5V电压
VREF（＋）、VREF（－）：参考电压

3、MC14433
芯片介绍：MC14433是一种三位半双积分式A/D转换器。其最大输出电压为199.9mV和1.999V两档（由基准电压VR决定），抗干扰能力强，转换精度高，但转换速度慢（约每秒1～10次）。采用双排24以引脚封装形式，其引脚说明如下：
VDD：主电源 ＋5V
VEE：模拟部分的负电源 －5V
VSS：数字地
VR：基准电压输入线（200mV或2V）
VX：被测电压输入线
VAG：VR 和VX的地（模拟地）
RI：积分电阻输入线
CI：积分电容输入线
RI/CI：RI、CI的公共连接端
C01、C02：接失调补偿电容，约为0.1μF
CLK1、CLK0：外接振荡器时钟频率调节电阻Rc，典型值为300KΩ，值越大时钟频率越小
EOC：转换结束信号
DU：更新转换控制信号输入线，若与EOC相连则每次转换结束后自动启动新的转换
OR：过量程信号输出线，低电平有效
DS4～DS1：分别是个、十、百、千位的选通脉冲输出线
Q3～Q0：BCD码数据输出线，动态的输出千、百、十、个位值

4、DAC0832
芯片介绍：DAC0832是美国数据公司的8位D/A转化器，片内带数据锁存器，电流输出，输出电流稳定时间为1μm，功耗为20mW，其引脚说明如下：
D0～D7：数据输入线，TTL电平
ILE：数据锁存允许控制信号线
CS：片选信号线，低电平有效
WR1：数据锁存器写选通输入线，负脉冲有效
XFER：数据传输控制信号输入线，低电平有效
WR2：DAC寄存器写选通输入线，低电平有效
IOUT1：电流输出线，当DAC寄存器为全1时电流最大
IOUT2：电流输出线，其值与IOUT1之和为一常数
Rfb：反馈信号输入线，调整Rfb端外接电阻值可以调整转换满量程精度
Vcc：电源电压线，为＋5V～＋15范围
VREF：基准电压输入线，范围为：－10V～＋10V
AGND：模拟地
DGND：数字地
