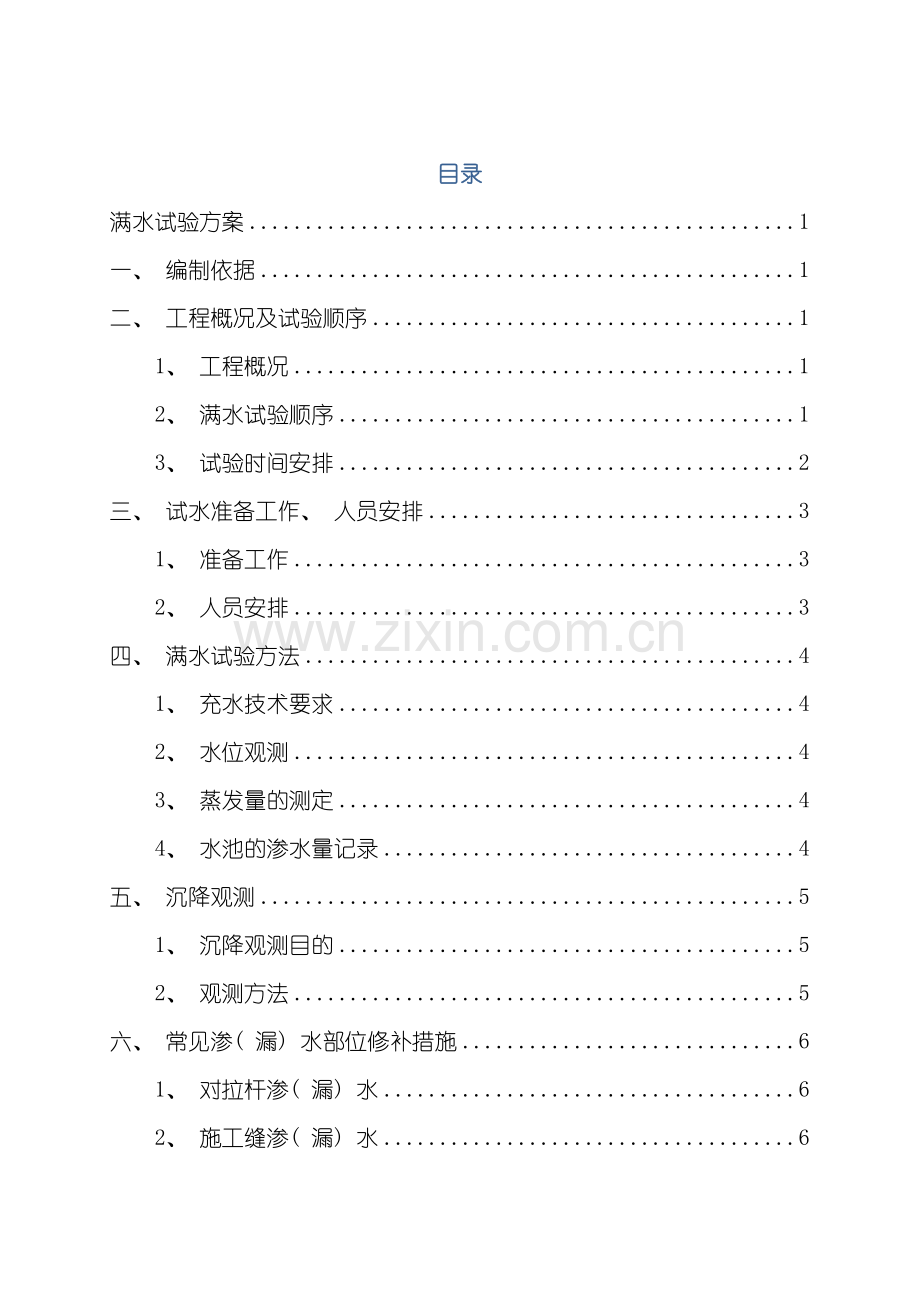

目录
满水试验方案 1
一、 编制依据 1
二、 工程概况及试验顺序 1
1、 工程概况 1
2、 满水试验顺序 1
3、 试验时间安排 2
三、 试水准备工作、 人员安排 3
1、 准备工作 3
2、 人员安排 3
四、 满水试验方法 4
1、 充水技术要求 4
2、 水位观测 4
3、 蒸发量的测定 4
4、 水池的渗水量记录 4
五、 沉降观测 5
1、 沉降观测目的 5
2、 观测方法 5
六、 常见渗( 漏) 水部位修补措施 6
1、 对拉杆渗( 漏) 水 6
2、 施工缝渗( 漏) 水 6
3、 沿穿墙管渗( 漏) 水 6
七、 满水试验填写试验记录表格见附表1 7
八、 安全措施 7

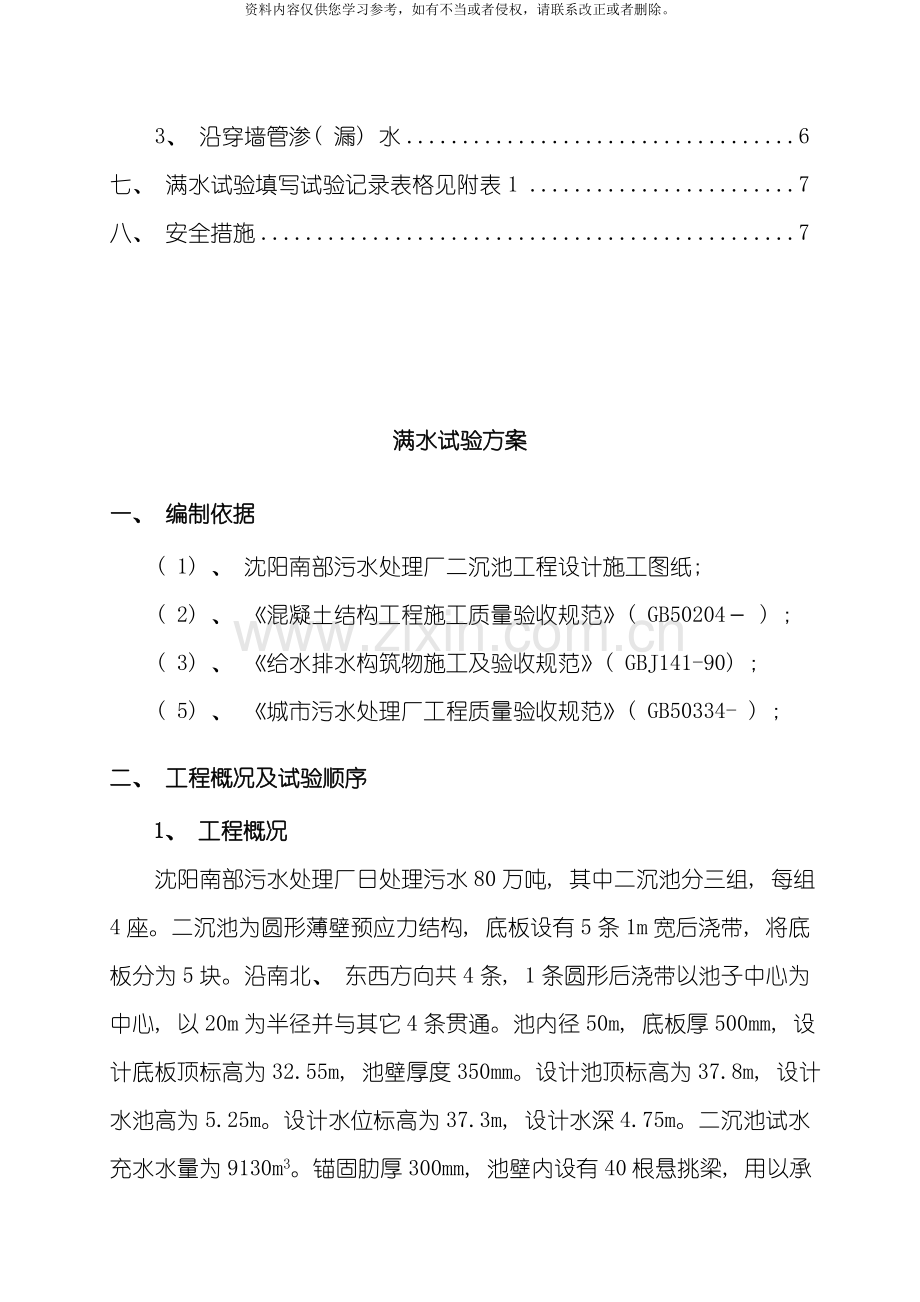

满水试验方案
一、 编制依据
( 1) 、 沈阳南部污水处理厂二沉池工程设计施工图纸;
( 2) 、 《混凝土结构工程施工质量验收规范》( GB50204－ ) ;
( 3) 、 《给水排水构筑物施工及验收规范》( GBJ141-90) ;
( 5) 、 《城市污水处理厂工程质量验收规范》( GB50334- ) ;
二、 工程概况及试验顺序
1、 工程概况
沈阳南部污水处理厂日处理污水80万吨, 其中二沉池分三组, 每组4座。二沉池为圆形薄壁预应力结构, 底板设有5条1m宽后浇带, 将底板分为5块。沿南北、 东西方向共4条, 1条圆形后浇带以池子中心为中心, 以20m为半径并与其它4条贯通。池内径50m, 底板厚500mm, 设计底板顶标高为32.55m, 池壁厚度350mm。设计池顶标高为37.8m, 设计水池高为5.25m。设计水位标高为37.3m, 设计水深4.75m。二沉池试水充水水量为9130m3。锚固肋厚300mm, 池壁内设有40根悬挑梁, 用以承托进水槽、 集水槽。
2、 满水试验顺序
结合本工程特点, 为满足施工工序部署的合理性和紧密性, 二沉池满水试验需与设备安装需交叉进行。设备安装完成后, 进行底板二次找坡。在不影响设备安装的条件下, 按照每组单座池子依次试水。
在设备进场之前, 6座二沉池已具备满水试验及设备安装条件, 分别是A组1#、 2#, B组1#、 2#, C组2#、 3#, 现准备A组2#, B组1#,C组2#、 3#池进行设备安装。A组1#进行满水试验, 试验完成后将水抽入B组2#池进行B组满水试验。各组单座池子满水试验完成后将池子中水抽入相邻具备满水试验条件或设备安装完成的水池中进行试验。
3、 试验时间安排
由于与设备安装交叉进行, 满水试验时间安排应与设备安装施工不冲突为原则, 且需在10月30日之前满水试验全部完毕。
满水试验顺序见下图:

试验时间安排如下表:

满 水 试 验 时 间 表
序号
单项工程名称
注水量
试水时间
1
A组二沉池
1#池
9130m3
9月3日～12日
2#池
9130m3
9月12日～20日
3#池
9130m3
10月15日～23日
4#池
9130m3
9月23日～30日
配水井
2600m3
10月25日～30日
2
B组二沉池
1#池
9130m3
10月10日～17日
2#池
9130m3
9月18日～26日
3#池
9130m3
10月5日～13日
4#池
9130m3
10月17日～23日
配水井
2600m3
10月25日～30日
3
C组二沉池
1#池
9130m3
9月23日～30日
2#池
9130m3
10月10日～18日
3#池
9130m3
10月12日～20日
4#池
9130m3
10月20日～31日
配水井
2600m3
10月25日～30日
三、 试水准备工作、 人员安排
1、 准备工作
( 1) 、 试水之前, 池内必须清理干净, 二沉池埋钢管D820、 D325用10mm厚钢板分别在排泥坑、 放空坑处封堵。D1220、 D920、 D219分别在套管内采用砖砌体封堵。
( 2) 、 在水槽上方搭设水位观测平台, 将塔尺固定在观测平台边上, 分别在设计水深1/3、 2/3处用红色胶带在塔尺上做好标记。
( 3) 、 水源取自厂区A组配水井东侧水井, 采用3台潜水泵( 两用一备, 流量40m3/h、 扬程40m) 。2台潜污泵( 一用一备, 流量100 m3/h、 扬程10m) 用于水池间抽水。
2、 人员安排
工种
电 工
力 工
观测记录员
人数
1
4
1
( 1) 、 电工负责水泵电路畅通, 保证设备及电路安全可靠, 及时处理现场设备及电路问题, 保证水泵工作的连续性。
( 2) 、 力工负责设备及管配件运输, 配合现场经理安装及拆除水泵。负责24小时轮流值班, 保证试水期间人员设备安全。
( 3) 、 观测记录员负责指导并控制满水试验各个步骤, 对池体渗漏情况及充水深度进行观察, 负责池体渗水量的计算。
四、 满水试验方法
1、 充水技术要求
( 1) 、 水池内充水分三次进行: 第一次充水为设计水深1/3, 第二次充水为设计水深的2/3, 第三次充水至设计水深。在进行第一次充水前, 先充水至底板内杯口以上, 检查底板及底板与池壁联接处的抗渗质量, 当无明显渗漏时, 再继续充水至第一次充水深度。
( 2) 、 充水时的水位上升速度不宜大于2m/d。相邻两次充水的间隔不应小于24h。
( 3) 、 每次充水宜测读24h的水位下降值, 计算渗水量, 在充水过程中和充水以后, 应对水池作外观检查, 不超过四小时检查一次, 当发现渗水量过大时, 应停止充水。待作出处理后方可继续充水。
2、 水位观测
( 1) 、 充水时的水位根据塔尺所标水位线控制;
( 2) 、 充水至设计水深后进行渗水量测定, 采用钢尺测定水位;
( 3) 、 充水至设计水位后, 等24小时, 再测读水位的初读数, 初读后24小时再测读水位的末读数;
( 4) 、 如第一天测定的渗水量符合标准, 应再测定一天, 如果第一天测定的渗水量超过允许标准, 而以后的渗水量逐渐减少, 可继续延长观测。
3、 蒸发量的测定
( 1) 、 现场测定蒸发量的设备采用铁桶, 在铁桶内用红漆标定水位线, 铁桶应检验不得渗漏。
( 2) 、 铁桶固定在水池池壁肋板上表面, 铁桶中充水深度为20cm。
( 3) 、 水池中水位和铁桶中水位同时测定。
4、 水池的渗水量记录
( 1) 、 渗水量计算按下式:
q=A1/A2[( E1-E2) -( L1-L2) ]
q: 渗水量( L/m2.d)
A1:水池的水面面积
A2:水池的浸湿面积( 为浸湿的底板, 池壁面积之积)
E1:水池中水位初读数
E2:水池中水位末读数
L2:测读E1时, 水箱水位读数
L2:测读E2时, 水箱水位读数
渗水量不超过2L/m2.d即满足设计要求
5、 排水采用水泵抽入二沉池出水暗渠中, 排入浑河。
五、 沉降观测
1、 沉降观测目的
构筑物从施工开始到竣工, 以及建成运营后很长一段时间, 沉降变形是不可避免的。如果变形在一定的限度之内属正常现象, 但一旦超过某一限度, 就会危及构筑物的安全。因此, 在构筑物的施工和运营期间, 都必须对构筑物进行安全监测, 以便及时掌握变形情况, 发现问题, 采取措施, 保证建筑物从施工开始到运营期间均安全有效。
2、 观测方法
结合二沉池结构特点设4个沉降观测点, 沿工作桥在池壁上设2点, 另外2点设在垂直于工作桥轴线的池壁肋板上。注水前测量原始标高, 注水过程中每12h观测一次, 注水到设计水深为每6h观测一次。观测点位置如下图:

六、 常见渗( 漏) 水部位修补措施
1、 对拉杆渗( 漏) 水
沿渗( 漏) 水对拉杆( 内外壁) 凿深3cm, 2.5cm直径圆孔, 采用”堵漏王”压实。
2、 施工缝渗( 漏) 水
沿渗( 漏) 水的部位经过止水针头( 深度不大于30mm) 用压力灌注”IP-11油溶性聚氨酯堵漏剂”, 堵塞一切漏水的通道。
3、 沿穿墙管渗( 漏) 水
( 1) 、 管下砼漏水时, 将管下漏水的砼凿除酥松部分, 水的压力不大, 用”堵漏王”堵塞。
( 2) 、 水玻璃水泥胶堵漏法。配合比为水玻璃: 水泥=1: 0.6, 从拌制到操作完毕不超过2min。操作时特别迅速地将胶浆压在漏水处。
( 3) 、 经堵塞不漏水后, 随涂刷一层纯水泥浆。抹一层水泥砂浆( 水泥: 砂=1: 2) , 厚度控制在5mm左右。保养2d后, 涂水泥浆一度。随抹第二层水泥砂浆( 水泥: 砂=1: 2.5) , 与周边要抹实、 抹平。
七、 满水试验填写试验记录表格见附表1
八、 安全措施
在施工中认真贯彻”安全生产、 预防为主”的方针, 强化安全生产管理, 建立、 健全安全生产责任制, 加强全员的安全生产教育。
1、 在二沉池试水期间安排值班人员全天24小时值班。试水时禁止任何人员下池洗澡、 游泳。
2、 施工现场加强管理, 做到施工安全有序、 材料堆码整齐。
3、 进入现场人员必须佩戴安全帽。满水试验人员禁止穿高跟鞋, 拖鞋和赤脚。
4、 施工区域周围用围栏围护, 在醒目处悬挂安全警示标牌, 防护好周边环境。
5、 现场临时施工用电的架(敷)设必须按《施工现场临时用电安全技术规范》的要求布置。所有施工用电设备均要有可靠的接零(或接地)保护。
6、 潮湿现场的照明及手持照明必须使用规定的36V安全电压。
7、 施工中使用的各种机械设备在使用前必须认真检查, 经试运转正常后方可投入使用。

附表1 水 池 满 水 试 验 记 录

工程名称
沈阳南部污水处理厂项目
建设单位
沈阳振兴环保有限公司
水池名称
A组1#二沉池
施工单位
中铁四局集团有限公司
水池结构
圆形薄壁预应力结构　
允许渗水量
( L/m2·d)
2.00
水池平面尺寸( m)
内径50m　
水面面积
A1( m2)
1934.18　
水深( m)
设计水深4.75m　
湿润面积
A1( m2)
2670.85　
测读记录
初读数
末读
两次读数差
测读时间
(年、 月、 日、 时、 分)

水池水位E( mm)

蒸发水箱水位e( mm)

大气温度( oC)

水温( oC)

实际渗水量
( m3/d)
( L/m2·d)
占允许量
的百分率

参加单位
及人员
建设单位
监理单位
施工单位
