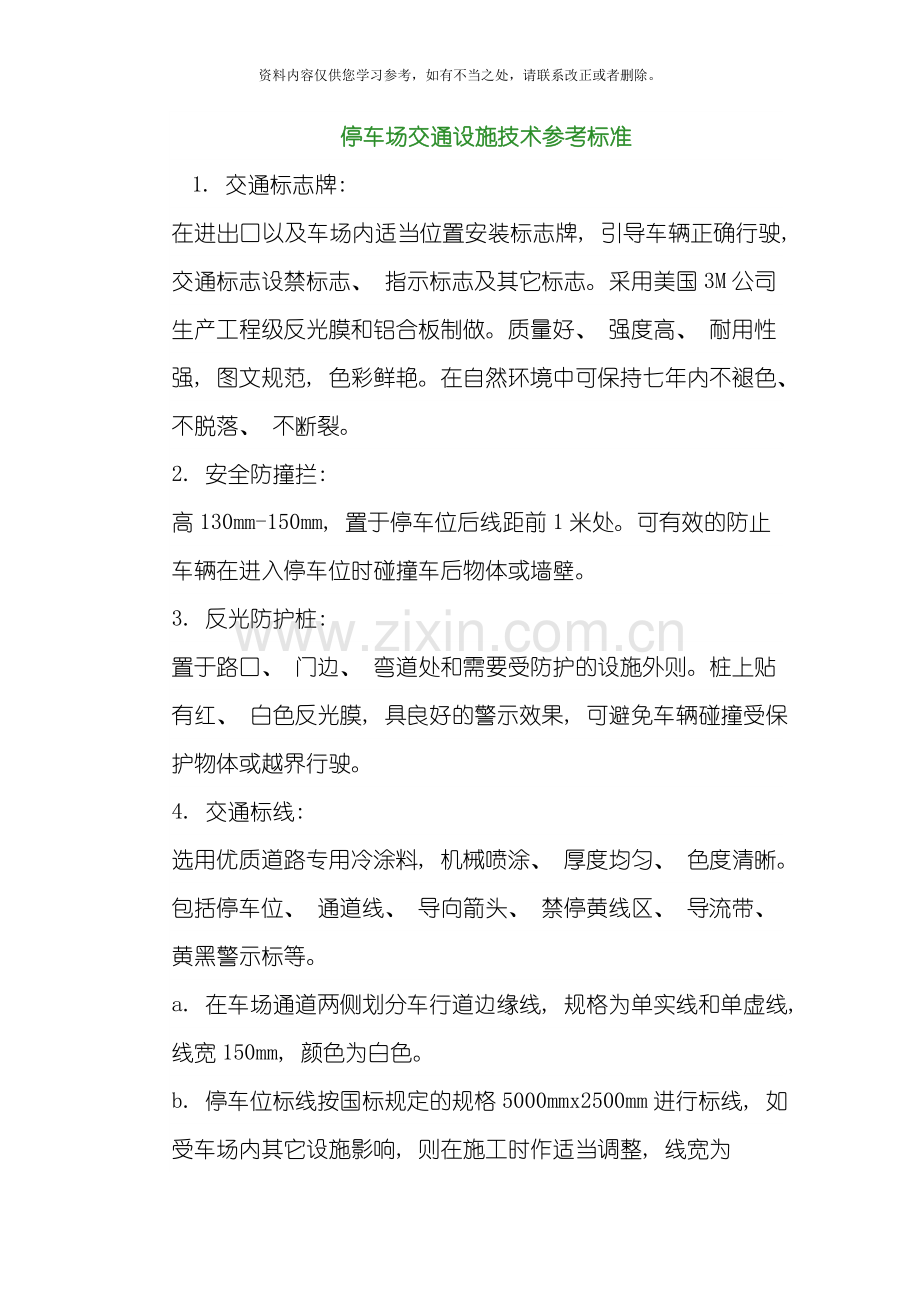

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。停车场交通设施技术参考标准1. 交通标志牌: 在进出口以及车场内适当位置安装标志牌, 引导车辆正确行驶, 交通标志设禁标志、 指示标志及其它标志。采用美国3M公司生产工程级反光膜和铝合板制做。质量好、 强度高、 耐用性强, 图文规范, 色彩鲜艳。在自然环境中可保持七年内不褪色、 不脱落、 不断裂。2. 安全防撞拦: 高130mm-150mm, 置于停车位后线距前1米处。可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。3. 反光防护桩: 置于路口、 门边、 弯道处和需要受防护的设施外则。桩上贴有红、 白色反光膜, 具良好的警示效果, 可避免车辆碰撞受保护物体或越界行驶。4. 交通标线: 选用优质道路专用冷涂料, 机械喷涂、 厚度均匀、 色度清晰。包括停车位、 通道线、 导向箭头、 禁停黄线区、 导流带、 黄黑警示标等。a. 在车场通道两侧划分车行道边缘线, 规格为单实线和单虚线, 线宽150mm, 颜色为白色。b. 停车位标线按国标规定的规格5000mmx2500mm进行标线, 如受车场内其它设施影响, 则在施工时作适当调整, 线宽为150mm, 颜色为白色。c. 在车库进出口适当位置标示导向箭头, 规格按国标。d. 在车场出入口及其它禁停地点划分禁停区, 颜色为黄色。5. 上悬牌吊架: 用于吊悬标志牌。适用于通道上安装标志杆后影响车辆通行的通道。用膨胀螺丝固定于天花板或墙面。6. 限高小型龙门架: 置于地下车库通道入口处, 可有效防止超高车辆误入地库造成车辆和建筑物的损坏。架上可装相应的反光标志牌、 红绿灯或其它设施。材料选择及说明: 1、 道路交通标线、 停车位标线及指示箭示等可采用热溶反光道标线涂料施工。热溶标线利用专用设备涂敷于路面, 冷凝后成标线。这种标线凝固快, 耐磨性强, 有效寿命可达2036个月, 反光性好。2、 交通标志采用美国3M公司工程级反光膜、 铝板、 镀锌钢管( 不锈钢管) 、 法兰盘紧固件、 混凝土基础等通用组合, 按国家标准制作, 能有效保证七年的使用期。各种材料的技术性能要求如下: ( 1) 热溶反光道路标线涂线漆膜厚度: 1.5-2mm不粘胎干燥时间: 5min耐磨性200次减重( mg) : 30外观: 涂层清白鲜明, 耐日晒温差, 不变色, 夜间反光度强。( 2) 交通及安全标志牌设计车场范围行车速度 室外: V10km/h室内: V 5km/h标志牌规格禁令标志: 圆形直形d=60cm(GB5768-1999)-指示标志: 按场地实际需要及驾驶员视距要求设置。?导向标志: 长方形a=120cm b=30cm(GB5768-1999)3、 交通标志功能说明 道路交通标志是用图形符号和文字传递特定信息, 用以管理交通的安全设施。交通标志有警告标志、 禁令标志、 指示标志、 指路标志和辅助标志五种。本停车场设禁令标志、 指示标志、 指路标志辅助标志共四种。 禁令标志: 包括禁止驶入、 禁止左转弯、 禁止右转弯和减速让行标志。a、 禁止驶入标志: 表示禁止车辆驶入; b、 禁止左转弯标志: 表示前方路口禁止车辆向左转弯; c、 禁止右转弯标志: 表示前方路口禁止车辆向右转弯; d、 减速让行标志: 表示车辆应减速让行。指示标志: 包括直行标志、 左转弯标志、 右转弯标志、 直行左转弯标志、 向左 右转弯标志和人行横道标志。A、 直行标志: 表示只准车辆直行; B、 左转弯标志: 表示车辆只准向左转弯; C、 右转弯标志: 表示车辆只准向右转弯; D、 向左右转标志: 表示只准车辆向左和向右转弯; E、 直行左转弯标志: 表示只准车辆直行和向左转弯; F、 人行横道标志: 表示该处为人行横道。 指路标志: 包括入口指向标志、 出口指向标志、 楼层指向标志。A、 入口指向标志: 表示停车场的入口方向及入口; B、 出口指向标志: 表示停车场的出口方向及出口; C、 楼层指向标志: 表示停车场上下楼层的行驶方向。 辅助标志: 包括导向标、 警示反光板。A、 导向标: 设在停车场进出口或上下通道两侧, 表示前面方向发生改变, 车辆须按指示方向行驶; B、 警示反光板: 设在车场内立柱或墙角, 车辆停泊时起警示作用。4、 制作方法及材料 所有标志牌采用冷轧铝板贴反光膜的方法制作, 标志图案采用剪贴或丝印。 所有标志牌选用美国3M公司工程级反光膜制作。 标志牌规格: A、 禁令标志: 圆形直径600mm,三角形s700mm; B、 指示标志: 圆形直径600mm,方形600600mm;C、 指路标志: 入口标志10004500mm,出口标志及楼层指向500800mm; D、 辅助标志: 导向标3001200mm, 反光标200( 300) 1000mm。5、 辅助设施功能说明A、 反光防护桩: 防止车场内建筑物或其它设施受损, 起警告和保护作用; B、 安全凸镜: 设在多方向通道口, 便于驾驶员观察其它方向来车; C、 限高标杆: 设在车场入口, 测量车辆高度, 避免超高车辆进入; D、 金属支架: 固定标志牌。制作方法及材料A、 反光防护桩: 用镀锌钢管、 法兰盘焊接后外贴反光膜制作, 管身直径80mm, 高1000mm, 黄底镶黑圈; B、 安全凸镜: 原装进口真空镀膜, 圆形直径800mm; C、 限高标杆: 圆形塑料胶管制作, 外贴反光膜; D、 金属支架: 用角铁或扁铁焊接而成, 内涂防锈底漆, 外涂白漆。6、 标线交通标线是由路面标线、 箭头、 文字、 立面标记、 突起路标和路边线轮廓标等构成的安全设施, 作用是管制和引导交通。本车场设停车位线、 导向箭头、 通道边缘线及禁停黄线区。a、 停车位线: 规格为2500500mm, 线宽150mm, 颜色为白色; b、 导向箭头: 长度为3000mm, 颜色为白色; c、 通道边缘线: 规格为单实线和单虚线, 线宽150mm, 颜色为白色; d、 禁停黄线区: 线宽150mm, 颜色为黄色。标线施工时的一些注意事项1.施工流程: 材料的熔融-清扫地面-放样-涂底漆-涂敷-修整-完成。2、 把涂料放在热熔机内加热, 融化后的温度控制在摄氏180度至220度之间, 并充分搅拌5至10分钟后进行涂敷。3、 放样位置的测量, 按设计图标明的位置和图形, 用测量工具和白粉在地面上作标记, 然后在放样的图中 涂敷涂料底漆。4、 底漆干后方可进行热熔涂料, 为了夜间识别性, 在涂标线的同时撒布反光玻璃珠, 标线厚度1.5-1.8mm。热熔标线涂料热熔标线涂料是当前应用最为广泛的路用涂料之一, 它是一种固体粉末型涂料, 在高温熔融状态下使用专用设备涂布在路面上, 使其具有良好的抗压、 耐磨、 耐候和反光性能。主要成分为: 树脂、 钛白粉、 碳酸钙及部分助剂。热熔反光标线特点: 1、 反光效果好2、 色度鲜明, 效果持久3、 流平性好, 易于施工4、 附着力强, 标线寿命持久5、 较好的抗压、 耐磨、 耐候性施工注意事项: 1、 做好施工前的准备工作, 开线要准, 线形流畅2、 路面要干燥, 除净灰尘、 砂石和杂物3、 涂料在釜内加热时, 温度应控制在180摄氏度到220摄氏度, 同时充分搅拌, 涂料完全熔化后, 保温搅拌约5分钟, 即可进行施工4、 非同类型涂料不得混合, 需将釜内清理干净后才能换另一种涂料5、 待下涂剂完全干燥后划线、 水泥路面和老化、 板结的沥青路面喷涂一遍后需喷涂第二遍6、 气温过低( 5摄氏度) 和路面潮湿时不宜施工7、 随时检查施工作业, 如底油用量、 标线厚度、 外观等是否符合要求停车场交通安全设施施工要求一、 停车场基础设施, 须符合公安部、 建设部停车场规划设计规则( 试行) 88公交管字90号文的规定。在交通安全设施中标志、 标线的几何图形、 文字、 颜色、 效果必须符合中华人民共和国国家标准GB5768-1999 道路交通标志和标线的标准。二、 提拱停车场交通设施图和平面与周边道路位置图, 图中必须按比例清楚标明车位停放、 交通走向、 各种相应的反光标牌内容, 通道( 特别是变线、 会车、 转弯处) 、 停车位的尺寸必须准确在图上标明, 图纸下方标明停车场名称及车位总数, 并加盖规划国土局批准的建设单位( 土地所有者) 的公章。三、 停车场交通安全设施施工材料。标志牌铝板厚度必须大于2MM, 圆形标志牌直径60CM, 非国标类标志牌, 如”进、 出口”标志, 一般为400X600MM或500X800MM; 反光膜, 按照国标要求停车场内使用的反光膜必须达到工程五年级以上; 标志杆和挡轮杆使用镀锌管, 直径必须大于2英寸, 管壁厚必须大于3MM( 如管两端封闭, 由建设单位监测);标线除禁停地段和双向车道中间分隔虚线使用黄色外均使用白色,标线宽15CM;柱式标志的高度须大于1.8M.四、 停车场入口处须设限速标志( 限速不高于15KM) 和停车场标志, 如属室内停车场, 须在室内停车场入口处设限高标志( 所限高度为室内通道最小净空) 、 限速、 禁鸣等标志。五、 凡是室内立柱或通道凸出部位必须加装反光护角, 颜色为黑、 黄相间; 通道转弯处的车位须加装防护桩; 停车场内视线不良之处, 须增设反光凸镜, 反光凸镜的视野不小于150度角。六、 垂直式停车标准车位2.5X5.0M,平行式, 倾斜式停车标准车位2.5X6.0M(适用于小型车) , 达不到标准的为微型车位, 须在图纸和实地中标明”微型车位”字样; 停车位须加装挡轮杆, 挡轮杆离地高15CM,离物体距离1.1M.七、 停车场内的交通组织以单向循环为原则, 通道宽度达到6米以上的能够设双向行驶; 进出口处停车位设置以不影响其它车辆、 行人通行为原则, 须离开人行道边缘5M;小区、 停车场内通道、 消防通道不得设置停车场。八、 停车场必须设置值班岗亭、 道闸、 收费管理系统、 封闭隔离设施必须牢固有效。机械式车库必须提拱市特种设备质量安全检测所的总体合格证。九、 如停车场进出口直接设在市政道路上的, 须提供市规划国土局、 市交警局审批的”永久路口许可证”。十、 其它, 视停车场地具体情况而定。
