仓库无线覆盖解决方案样本.doc

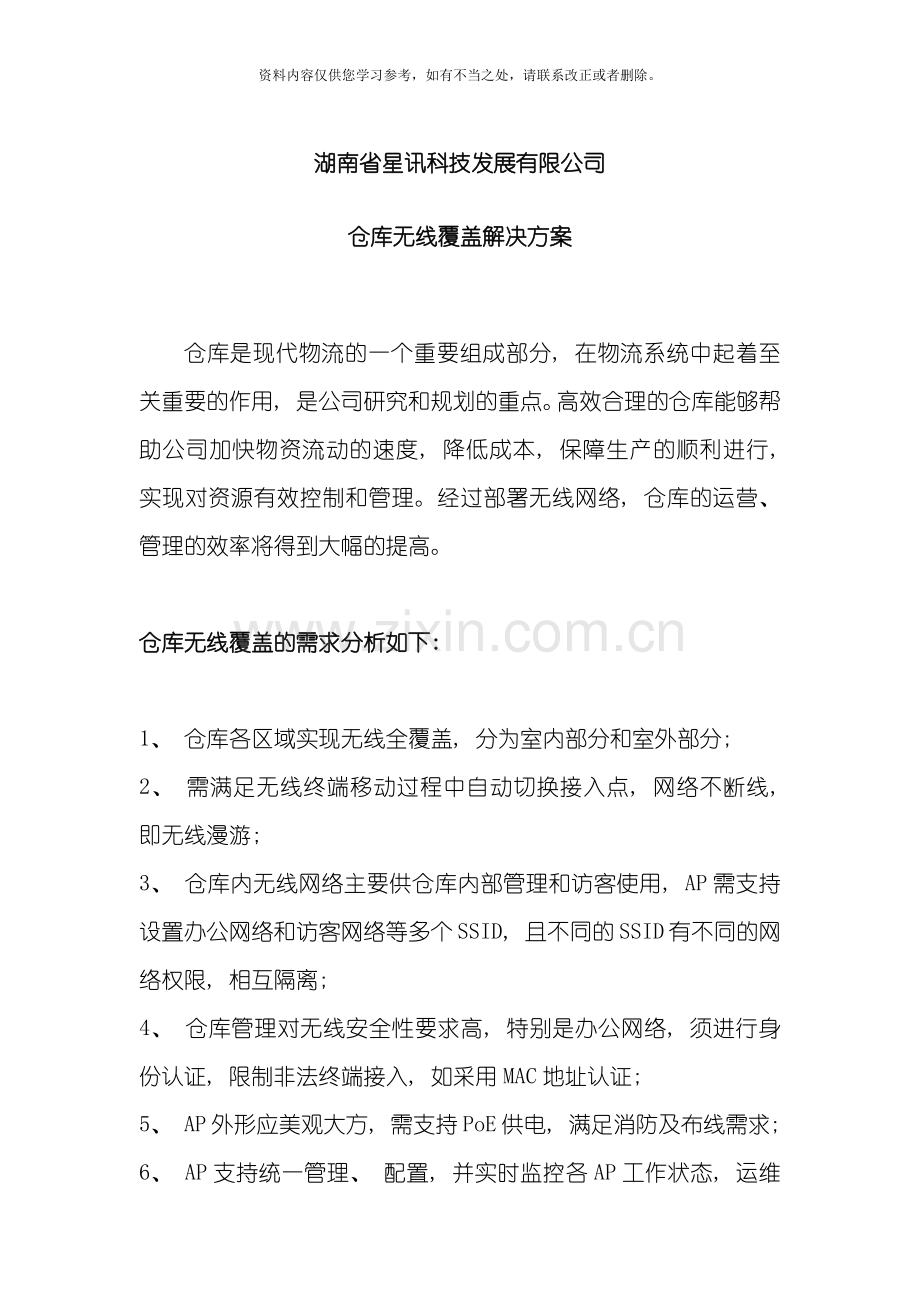

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。湖南省星讯科技发展有限公司仓库无线覆盖解决方案仓库是现代物流的一个重要组成部分, 在物流系统中起着至关重要的作用, 是公司研究和规划的重点。高效合理的仓库能够帮助公司加快物资流动的速度, 降低成本, 保障生产的顺利进行, 实现对资源有效控制和管理。经过部署无线网络, 仓库的运营、 管理的效率将得到大幅的提高。仓库无线覆盖的需求分析如下: 1、 仓库各区域实现无线全覆盖, 分为室内部分和室外部分; 2、 需满足无线终端移动过程中自动切换接入点, 网络不断线, 即无线漫游; 3、 仓库内无线网络主要供仓库内部管理和访客使用, AP需支持设置办公网络和访客网络等多个SSID, 且不同的SSID有不同的网络权限, 相互隔离; 4、 仓库管理对无线安全性要求高, 特别是办公网络, 须进行身份认证, 限制非法终端接入, 如采用MAC地址认证; 5、 AP外形应美观大方, 需支持PoE供电, 满足消防及布线需求; 6、 AP支持统一管理、 配置, 并实时监控各AP工作状态, 运维简便; 网络拓扑一、 规划设计覆盖设计网规建议单AP覆盖半径可按照20米规划, 此建议值适用客户无明确场强要求, 又不考虑干扰、 障碍物等理想环境。信号场强计算公式: ( 不考虑干扰、 线路耗损等因素) 最终信号场强 = AP发射功率 + 天线增益 传输距离衰减值 障碍物信号衰减布放设计信道设计原则: 1、 在信道顺从表中查询当地可用信道, 并跟当地客户确认2、 避免同频干扰: 前后左右上下任何方向上不要使用同一个信道布放设计原则: 1、 尽量减少信号穿过障碍物数量2、 保证AP正面正对覆盖目标区域3、 AP布放远离干扰源二、 安装部署办公区内相对空旷, 阻隔物较少, 吸顶式AP在空旷环境中覆盖直径20-30米, 可根据规模酌情确定使用数量, 布点点位均匀分布, 如下图所示: 室内AP布置仓库室外部分空旷, 使用室外大功率AP覆盖, 一般情况下覆盖半径可达100-300米, 能适应室外恶劣环境, 防水防雷, 安装布点如下图所示: 室外AP布置三、 方案特点方案使用高速双频无线网络产品实现区域内全覆盖, 采用无线控制器AC和FIT AP的方式进行部署。有如下特点: 高可用性: AP采用专业天线, 发射功率线性可调, 可根据实际环境, 合理调整AP发射功率, 满足不同区域的覆盖需求。灵活漫游FIT AP无线部署架构, 可设置不同AP发射相同的SSID, 无线终端在同一VLAN下的不同AP之间移动时, 能够在不同AP之间快速切换, 实现跨AP二层快速漫游。高拓展性: 支持MAC认证、 Portal认证等多种用户接入认证方式, 可结合外置portal服务器和认证服务器实现短信认证, 微信认证等多种认证方式。便于部署: AP为精美的海浪式外形, 美观大方, 支持802.3af/at标准PoE网线供电, 既可吸顶式安装, 又可壁挂式安装, 因地制宜, 使用灵活。易管理性: FTT AP统一由无线控制器AC管理, 自动发现并统一管理AP, 可实时查看AP运行状态, 方便网络管理和运维。
