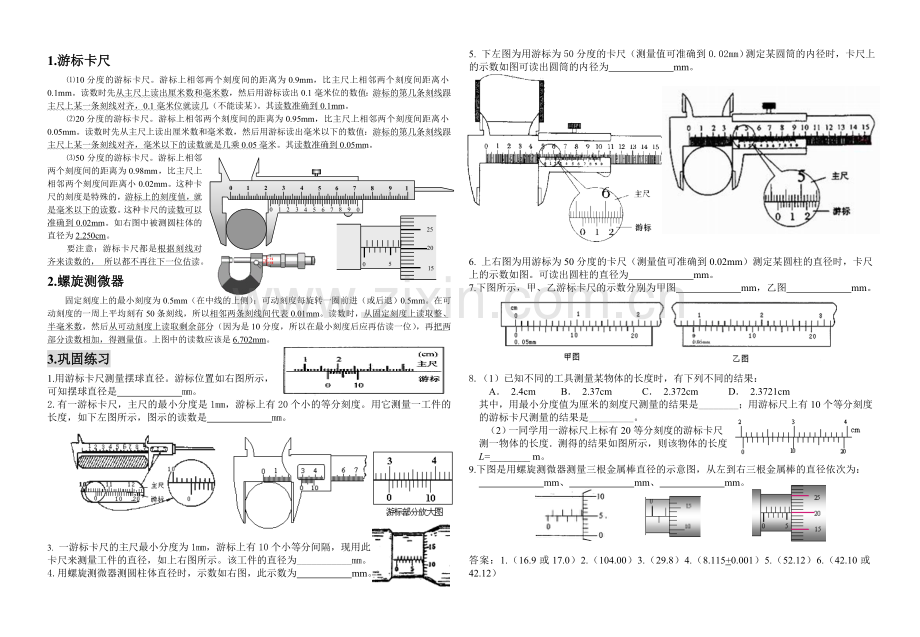

游标卡尺、千分尺读数专练.doc

1.游标卡尺
⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm。
⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
10
⑶50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。如右图中被测圆柱体的直径为2.250cm。
要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。
2.螺旋测微器
固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是6.702mm。
3.巩固练习
1.用游标卡尺测量摆球直径。游标位置如右图所示，
可知摆球直径是 mm。
2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。

3. 一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此
卡尺来测量工件的直径，如上右图所示。该工件的直径为___________mm。 　　　　　　　　　　　　　　　　　　　　
4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 mm。
5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 mm。

5
0
20
25
15

6. 上右图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆柱的直径时，卡尺上的示数如图。可读出圆柱的直径为 mm。
7.下图所示，甲、乙游标卡尺的示数分别为甲图 mm，乙图 mm。

8.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：
A． 2.4cm B． 2.37cm C． 2.372cm D． 2.3721cm
其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。
（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=________ m。
9.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：
mm、 mm、 mm。

答案：1.（16.9或17.0）2.（104.00）3.（29.8）4.（8.115+0.001）5.（52.12）6.（42.10或42.12）
7.（甲0.15，乙8.95或9.00）8.（A；B。20.30×10-3或20.45×10-3）9.（3.550、1.130、5.699）
