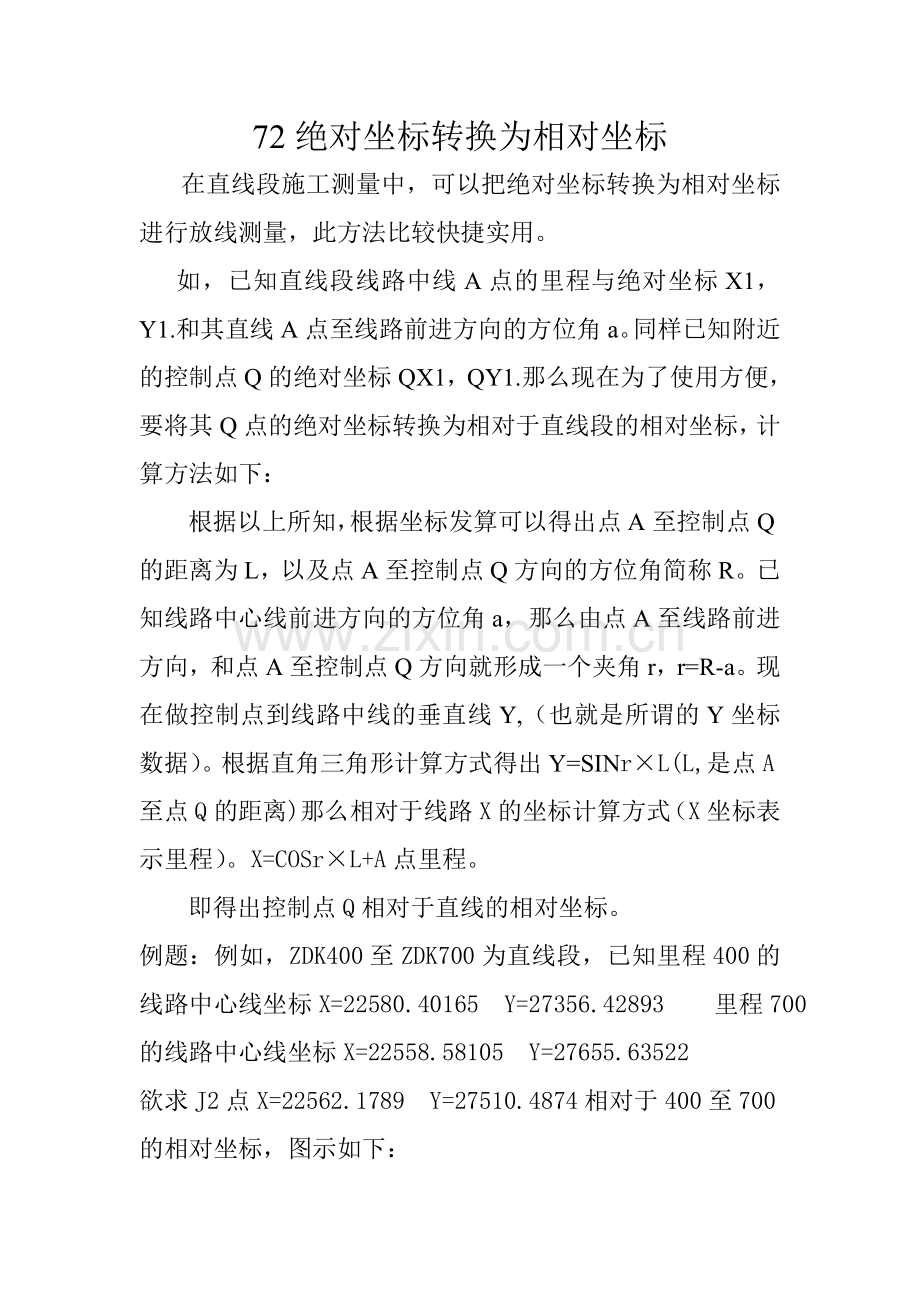

72绝对坐标转换为相对坐标
在直线段施工测量中，可以把绝对坐标转换为相对坐标进行放线测量，此方法比较快捷实用。
如，已知直线段线路中线A点的里程与绝对坐标X1，Y1.和其直线A点至线路前进方向的方位角a。同样已知附近的控制点Q的绝对坐标QX1，QY1.那么现在为了使用方便，要将其Q点的绝对坐标转换为相对于直线段的相对坐标，计算方法如下：
根据以上所知，根据坐标发算可以得出点A至控制点Q的距离为L，以及点A至控制点Q方向的方位角简称R。已知线路中心线前进方向的方位角a，那么由点A至线路前进方向，和点A至控制点Q方向就形成一个夹角r，r=R-a。现在做控制点到线路中线的垂直线Y,（也就是所谓的Y坐标数据）。根据直角三角形计算方式得出Y=SINr×L(L,是点A至点Q的距离)那么相对于线路X的坐标计算方式（X坐标表示里程）。X=COSr×L+A点里程。
即得出控制点Q相对于直线的相对坐标。
例题：例如，ZDK400至ZDK700为直线段，已知里程400的线路中心线坐标X=22580.40165 Y=27356.42893 里程700的线路中心线坐标X=22558.58105 Y=27655.63522
欲求J2点X=22562.1789 Y=27510.4874相对于400至700的相对坐标，图示如下：
解：根据已知，经过坐标反算可以求得点A至点B的坐标方位角为94 10 16 AB距离为300。 A 至D的坐标方位角为96 44 45.26 距离为155.132 那么可求得角FAD=2 34 29.26
因现已知 AD=155.132 角FAD=2 24 29.26
根据三角函数可计算DF=sinfad×AD=0.045×155.132=6.969
AF=cosfad×AD=0.999×155.132=154.975
