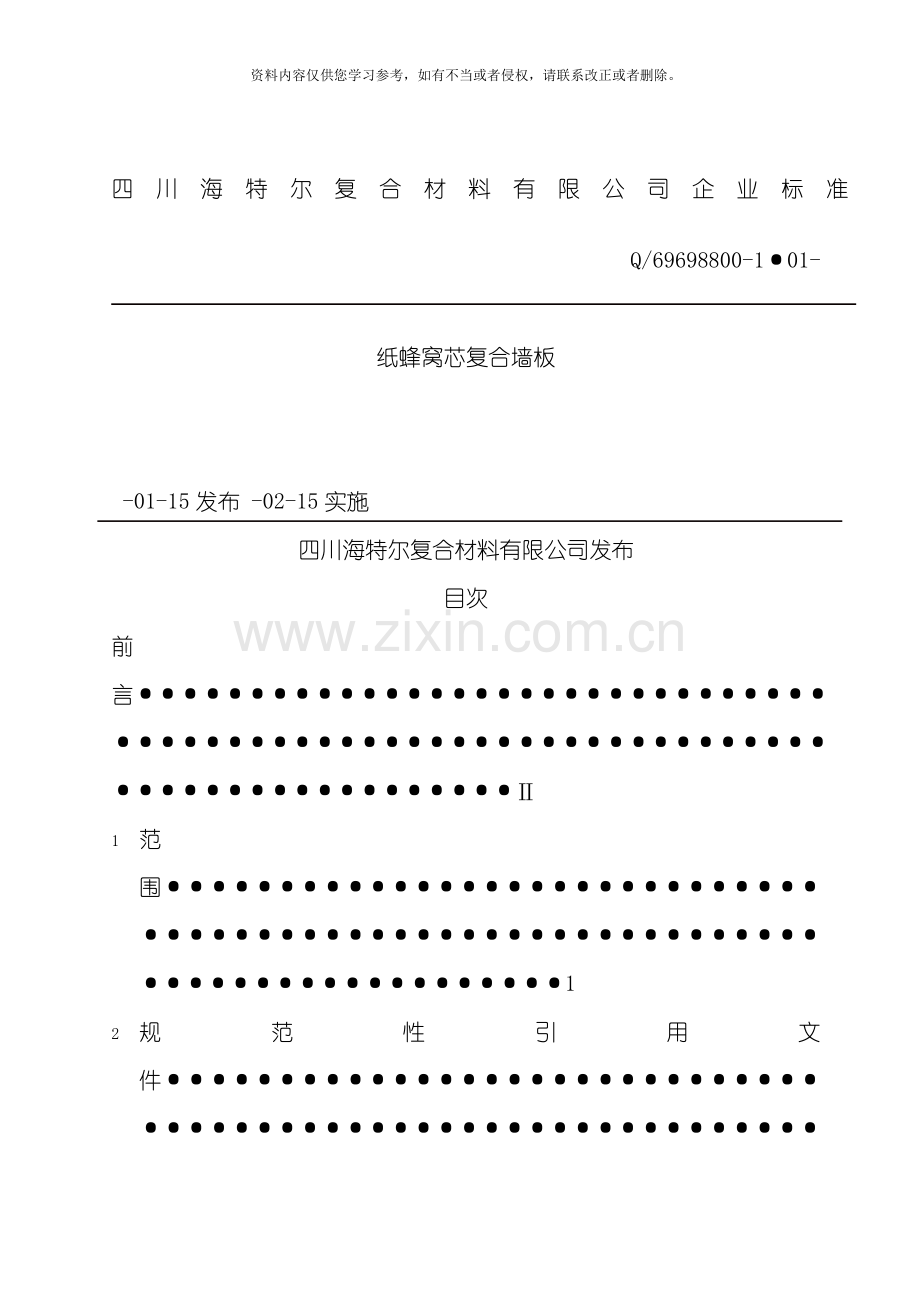

四川海特尔复合材料有限公司企业标准
Q/69698800-1·01-

纸蜂窝芯复合墙板

-01-15发布 -02-15实施
四川海特尔复合材料有限公司发布
目次
前言·················································································Ⅱ
1 范围··············································································1
2 规范性引用文件····································································1
3 标记··············································································1
4 要求··············································································1
5 试验方法··········································································4
6 检验规则··········································································4
7 标志、 标签、 使用说明书····························································5
8 包装、 运输、 贮存··································································5

Q/69698800-1·01-
前言
我公司自主研发生产的建筑隔墙用纸蜂窝芯复合墙板, 经查, 当前尚无国家标准、 行业标准和地方标准, 根据《中华人民共和国标准化法》的规定, 特制定本企业标准, 作为组织生产和销售的依据。
本标准的主要技术指标和试验方法是根据相关国家及行业标准并结合本产品的实际情况制定的。
本标准按照GB/T1.1- 《标准的结构和编写》的要求编写。
本标准由四川海特尔复合材料有限公司提出。
本标准由四川海特尔复合材料有限公司批准。
本标准由四川海特尔复合材料有限公司起草。
本标准主要起草人: 韩权德、 李庆刚。

Q/69698800-1·1-
纸蜂窝芯复合墙板
1范围
本标准规定了纸蜂窝芯复合墙板( 以下简称蜂窝墙板) 的标记、 要求、 试验方法、 检验规则、 标志、 标签、 使用说明书、 包装、 运输和贮存。
本标准主要适用于以纤维增强硅酸钙板为面板, 纸蜂窝板为夹芯层, 经过粘接加压复合而成的蜂窝墙板。
2 规范性引用文件
下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件, 其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准, 然而, 鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件, 其最新版本适用于本标准。
GB6566建筑材料放射性核素限量
GB/T9978建筑构件耐火试验方法
GBJ75建筑隔声测量规范
JG/T169- 建筑隔墙用轻质条板
JC/T564- 纤维增强硅酸钙板建筑材料行业标准.
BB/T0016- 蜂窝纸板的行业标准
3 标记
3.1标记方法
蜂窝墙板产品型号按以下图示标记
海特尔-□
││
│└───────────规格尺寸( 长×宽×厚) , mm
└───────────────公司名称
3.2 标记示例
示例: 海特尔( 2400×1200×90) 。表示为: 四川海特尔复合材料有限公司生产的, 长2400mm, 宽1200mm, 厚度90mm的纸蜂窝芯复合墙板。
4 要求
4.1 原材料
4.1.1纤维增强硅酸钙板: 应符合JC/T564- 的规定。
4.1.2纸蜂窝板: 应符合BB/T0016- 的规定。
4.2外观质量
蜂窝墙板的外观质量应符合表1的规定。
Q/69698800-1·1-
表1外观质量
项目
指标
表面质量
对角线差≤5mm, 板面平整度≤1.5mm
裂缝
板的横向、 纵向、 厚度方向无贯通裂缝
掉角
三个方向破坏尺寸同时大于30mm的掉角不超过2处, 三个方向破坏尺寸的最大值≦40mm
缺棱
缺棱深度≦10mm.同棱边累计长度≦50mm
注: 其它质量要求供需双方按合同约定

4.3尺寸允差
蜂窝墙板尺寸允许偏差应符合表2的规定
表2允许尺寸偏差单位为毫米
项目
指标
规格尺寸
允差
长度
2400, 3000
±5
宽度
600, 900、 1200
±2
厚度
90
±1
注: 其它规格尺寸供需双方按合同约定

4.4物理学性能
厚度为90mm蜂窝墙板物理力学性能指标应符合表3的有关规定。
表3物理学性能指标
序号
项目
指标
1
抗冲击性能/次
≥5
2
抗弯破坏荷载/板自重倍数
≥5
3
面密度/kg/m2
≤40
4
含水率/%
≤10
5
干燥收缩值/mm/m
≤0.6
6
吊挂力/N
≥1000
7
空气声隔声量/dB
≥40
8
耐火极限/h
≥1
9
软化系数
≧0.8
10
抗压强度Mpa
≧3.5
注: 其它不同厚度的蜂窝墙板性能指标按供需双方按合同约定
Q/69698800-1·1-
4.5建筑材料放射性核素限量
表4建筑材料放射性核素限量
项目
指标
IRa(内照射指数)
Iγ(外照射指数)
≤0.9
≤1.0

5.试验方法
5.1试验环境及试验条件
试验应在常温常湿条件下进行。
5.2原材料
提供供方产品质量检验合格证明或合格证
5.3外观质量检验
按JG/T169- 的规定进行。
5.4物理力学性能试验
5.4.1抗冲击性能试验、 抗弯破坏荷载试验、 面密度试验、 含水率试验、 干燥收缩试验、 吊挂力、 软化系数、 抗压强度试验按JG/T169的规定进行。
5.4.2空气声计权隔声量试验
按GBJ75的规定进行
5.4.3 耐火极限试验
按GB/T9978的规定进行.
5.5.4 放射性核素限量试验
按GB6566的规定进行.
6检验规则
检验分为出厂检验和型式检验
6.1出厂检验
6.1.1产品出厂必须进行出厂检验, 由公司质检部门逐批检验合格, 附合格证后方能出厂。
6.1.2出厂检验项目为: 外观质量、 尺寸偏差全部规定项目以及面密度、 抗弯破坏荷载、 含水率三项物理性能项目。
6.1.3组批与抽样: 同一批原料、 生产的同一规格的产品为一批, 每3000㎡为一个批次, 不足3000㎡亦按一个批次。从每批中随机抽取15块进行检验。
6．1．4判定规则: 所检项目全部合格, 判定该批产品合格。若有不合格项目, 允许自同批产品中两倍抽样进行复检。复检仍有不合格项, 则该批产品不合格。
6.2 型式检验
6.2.1型式检验条件
有下列情况之一时, 应进行型式检验:
a)试制的新产品进行投产鉴定时;
Q/69698800-1·01-
6.2.2抽样
从出厂检验的合格品中随机抽取30块进行检验
6.2.3判定规则
型式检验项目全部合格, 判该批产品合格。若有不合格项, 允许自出厂检验合格的同批产品中两倍抽样进行复检。复检仍有不合格项, 则该产品不合格。
7 标志、 标签、 使用说明书
7.1标志
产品包装上应有以下内容:
a) 产品名称;
b) 公司名称、 地址、 电话;
c) 商标;
d) 生产日期;
e) 产品执行标准编号
f) ”侧立搬运, 避免雨淋”警示语标志
7.2标签
产品合格证上应有以下内容:
a) 产品名称;
b) 检验日期;
c) 检验员代号;
d) 检验员签章及检验合格印章。
7.3使用说明书
产品使用说明书上应有以下内容:
a) 产品名称;
b) 使用安装方法;
c) 注意事项。
8包装、 运输、 贮存
8.1包装
采用木框包装
8.2 运输
墙板短距离可用推车运输;长距离可使用车船等货运方式运输。长距离运输应打捆, 每捆不应多于8块, 轻吊轻落。运输过程中应用绳索绞紧, 支撑合理, 防止撞击, 避免破损和变形, 必要时应有篷布遮盖, 防止雨淋。
8.3贮存
8.3.1贮存场所及贮存条件
墙板产品在常温常湿条件下贮存, 环境条件应保持干燥通风。存放场地应坚实平整、 搬抬方便。可库房存放, 不宜露天存放。露天贮存应采取措施, 防止浸蚀介质和雨水浸害。条板产品成型后, 在工厂内存放时间不得少于7天.
8.3.2贮存方式
产品应按型号、 规格分类贮存。存放场地应平整, 下部用方木或砖垫高。堆垛整齐, 堆高不超过2m,防雨、 防潮、 防晒。
8.3.3贮存期限
产品贮存超过6个月, 应翻换板面朝向和侧边位置;贮存期超过12个月, 产品在出厂或使用前应按本标准进行抽检。

Q/69698800-1·01-

海特尔复合材料有限公司纸蜂窝芯复合墙板企业标准
编制说明
一、 任务来源背景
我公司根据国务院办公厅于 发出的《关于进一步推进墙体材料革新和推广节能建筑的通知》( 国办发[ ]33号) , 政策的导向下。在 初开始对环保节能建筑隔墙用的墙板研发和试制工作, 成功的研发出这种纸蜂窝芯复合墙板。由于在自然界中, 蜜蜂建造的六棱柱状蜂窝是耗材最少、 可利用空间最大、 比强度、 比刚度等综合性能最佳的材料。它具有隔音、 隔热、 阻燃、 自重轻、 强度高、 无污染、 可完全回收再利用等优点, 是当前世界上性价比较好的工程用复合材料, 它能够广泛用于普通的民用建筑、 各种高档宾馆、 大厦及车间厂房的隔墙。成功的解决了传统建筑隔墙用建筑砌块和粘土砖湿法作业, 施工缓慢, 浪费资源等建筑弊端。
由于该产品尚无国家标准、 行业标准、 地方标准, 根据《中华人民共和国标准化法》的规定, 特制定本企业标准作为我公司生产和销售的依据。
二、 制订标准的依据
本标准的主要技术指标是按照按JG/T169- 《中华人民共和国建筑工业行业标准•建筑隔墙用轻质条板》, 试验方法是参照GB6566《建筑材料放射性核素限量》, GB/T9978《建筑构件耐火试验方法》, GBJ75《建筑隔声测量规范》, JG/T169- 《建筑隔墙用轻质条板》等, 并结合本产品实际情况制定的。
三、 编写依据
本标准按照GB/T1.1- 《标准的结构和编写规则》、 GB/1.2- 《标准中规范性技术要素内容的确定方法》的要求编写。

四川海特尔复合材料有限公司
