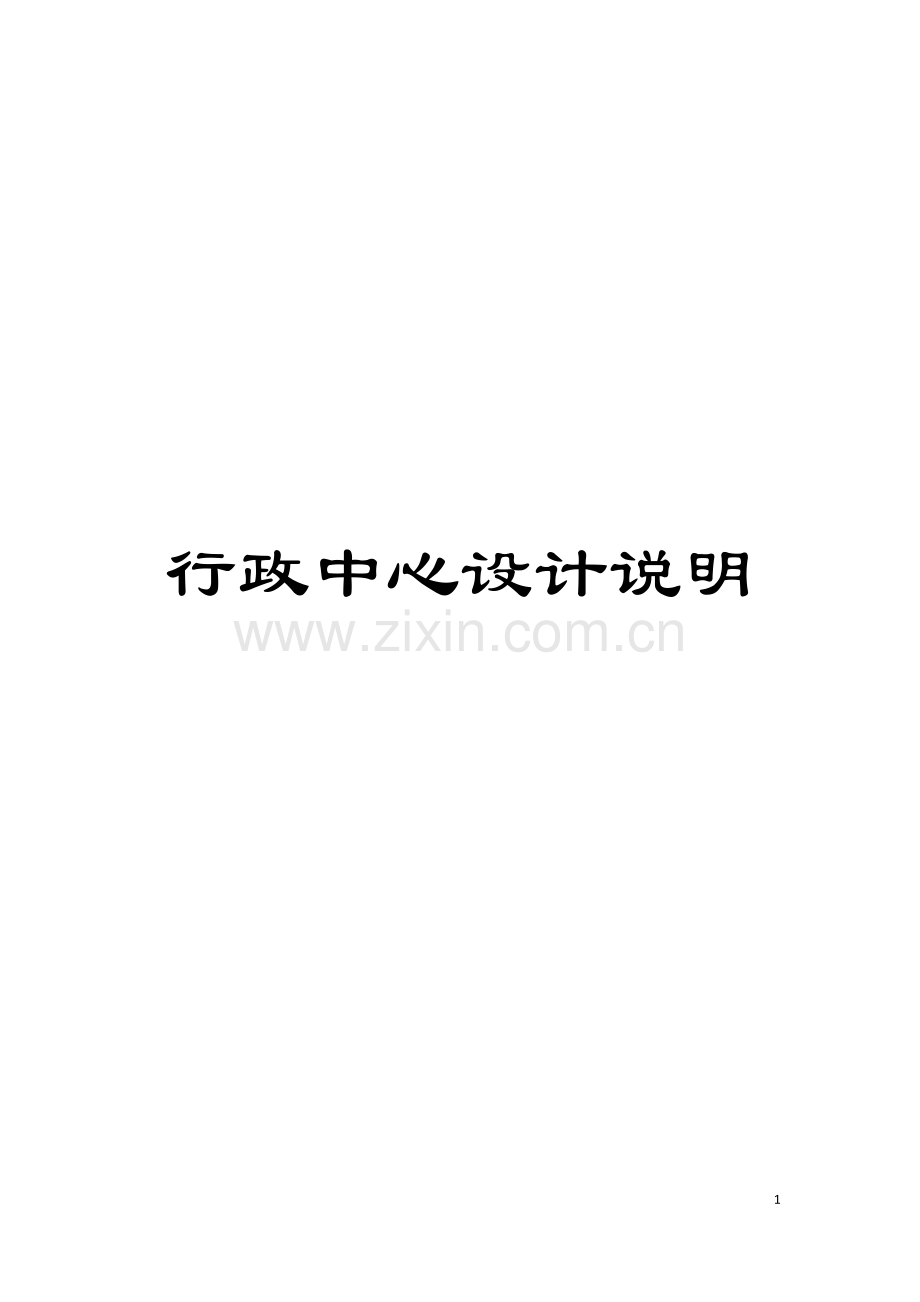

行政中心设计说明模板.doc

行政中心设计说明11资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。安吉县行政中心方案设计说明前 言美丽的安吉县资源丰富、 环境优美, 是中国著明的竹乡。随着时代的发展, 安吉县人民早已跃跃欲试。具有深厚的文化底蕴, 丰富物产资源的安吉, 在又一次发展大潮中必将厚积而薄发。而一切的核心, 发展的指挥部便是安吉县行政中心。一、 概述: 安吉县行政中心的用地位于生态广场轴线往北的尽端, 生态湖南部, 周围生态环境非常优美。基地东西约400米, 南北约200米, 用地约8万平方米。行政中心是一幢集行政办公、 商务展示、 会务接待、 后勤服务为一体的新时代的、 生态的智能化大楼。二、 布局: 行政中心南面是生态广场, 是其轴线往北的尽端, 是整个广场的端景, 其所处空间位置异常重要。方案将整个中心通盘考虑, 力求环境的整体感, 从而体现中心的气势。方案以椭圆形这一经典设计为母题设计了一个环路, 并用周围的水池明确这一母题。水池到市民广场引出了中心巨型跌落水池, 跨越其上的市民大桥引出了处于轴线中心的主楼, 主楼北部为后勤服务中心, 从而完全了这一南北轴线。主楼两侧分别为会议中心和会展中心, 之间设立庭院, 形成了东西向的轴线。整个绿化环境采用方形母题, 并以水面花丛点缀其间, 即体现广场的严谨大气, 却也不失呆板。入口处的大片柱廊及喷水池更丰富了空间景观。整个设计充分体现了反映历史面向未来的文化内涵, 同时也是设计主旨中生态的、 可持续发展的设计思路的体现。三、 建筑设计: 行政中心力求体现”竹乡”所独有的清新明澈的气质, 体现”竹乡”的高雅风范。1. 造型: 行政中心的基础形态为一长方体块穿插入一个梭形体块。严谨的石质长方体块, 被优雅的梭形体块打破, 整个建筑得到柔化, 建筑整体庄严雄伟, 却一改以往行政中心的”堡垒”形象, 体现了县领导和方案同样的主旨。”面对群众, 贴近群众, 打开心扉, 一清二白”拉近了领导与群众之间的距离。2. 功能: 行政中心主楼部分设地下室、 主要布置设备用房。底层为汽车库和自行车库, 二层设入口生态大厅, 大厅内阳光充沛, 绿意黯然, 由大台阶和汽车坡道从地面引入。从门厅经左右两侧连廊可分别通向会议与会展中心。主楼二层为办事大厅, 三层为少量办公, 四层至十一层为各级干部职员办公。每层设置两个多媒体教室, 可开小型会议也可作培训。十二为首长办公, 接洽以及大型会见洽谈室, 梭形的体形向四周开敞, 环境堪称一流。顶层为大空间公共娱乐区, 为高层职员休闲娱乐处, 并布置几处竹园与游泳池, 供来宾游玩观赏。于此可俯瞰生态广场, 内外结合, 环境于此得到升华。食堂分别可从主楼二、 三层连廊直达, 二层通向大餐厅, 三层通向宴会厅。信访中心与档案中心为二期, 位于林荫道入口处。3. 立面: 建筑立面处理为经典三段式, 基座中段与顶部, 但经过了现代化手法处理。底部是舒展的长廊, 处理为有主题的雕塑廊, 给人以稳重的感觉。主楼以强烈的虑实对比, 充分体现材料各自所独有的魅力。特别是玻璃部分, 展示出了结构的力量美。而玻璃的支撑结构取意于竹节与竹枝, 寓意着”竹子节节高”。到了顶部为一大跨度的绿色空间, 整个建筑逐渐溶合在空气中, 体现建筑发展的无止境, 建筑与环境产生了极佳的对话。四、 生态设计: 方案处处注意生态设计, 各个庭院错落有致各有特色, 有力地改进了中心区域的小气候环境。建筑主体的入口生态大厅, 遍植绿树, 阳光明媚, 令大楼充满生机, 顶层更是一个空中花园。外层玻璃也是生态设计的一个重点, 使内外空间交溶, 在冬天可引入大量阳光与热量, 在夏天玻璃与内墙之间的空气流动, 带走了大量的热量, 有效地主决了大部分的热量。种种措施有力的降低了大楼的能耗, 降低运营成本, 更使整个中心成为一个立体的、 多方位的、 多元的生态中心。五、 技术经济指标: 总用地面积88740m2主楼总建筑面积33785 m2地上面积30987 m2地下面积2798 m2会展中心面积3848 m2会议中心面积3848 m2后勤服务中心5081 m2二期信访中心7500 m2档案馆7500 m2容积率0.69建筑密度17.3绿地率60车位163个六、 消防设计: 在本方案设计中, 依据高层民用建筑设计防火击落进行消防设计。主楼高十一层, 标准导面积2800 m2左右, 分两个防火分区, 设两部消防电梯, 丙个辅楼各为一个防火分区, 会议、 展厅和食堂各自为一个防火分区, 共设十座疏散楼梯, 在首层设置消防控制中心。三幢楼的直接落地长度均大于至少一个长边长度, 并在总图中设置消防登高面。因主楼长度超过150m, 设置了两条穿过高层建筑的净宽, 净高大于4m消防车道。七、 结构设计说明: 1. 设计依据（1） 自然条件安地县人民政府拟建办公大楼位于安吉县开发区, 地势平坦交通便捷。根据全国风雪荷载分布图取: 风载0.4KN/m2雪载0.4KN/m2（2） 安吉按浙江省地震区划图为非地震区, 可不考虑抗震设防。（3） 安吉县政府办公楼设计招标文件。（4） 办公楼荷载取值: 办公室1.5KN/m2会议室2.0KN/m2资料档案室3.0KN/m2厨房、 餐厅2.5KN/m2空调机房5.0KN/m2电梯机房8.0KN/m2汽车库4.0KN/m2（5） 国家现行结构设计规范、 规程等: 建筑结构荷载规范钢筋混凝土高层结构设计与施工规范混凝土设计规范地基基础设计规范桩基设计规范网架结构设计规范2. 结构选型本方案为集中式布置方案, 办公主楼为13层, 总高度51m, 属高层结构。平面为长方形, 东西长121m, 南北最大22.8m, 结构对称, 质理与刚度沿高度比较均匀。采用框一剪结构。结构布置: 本工程横向刚度较纵向弱, 不此在平面中部电梯井及楼梯间处对称布置剪力墙( 墙厚250) , 以形成抗侧力刚度中心。为有效提高山墙处抗侧能力, 在山墙及其转角处也布置一定数量剪力墙, 有利于共同工作, 减少位移的不利影响, 柱网布置为8m6m, 矩形柱。其截面尺寸由非抗震轴压比控制。由于剪力墙, 为弯曲型变形构件, 框架为剪切型变形构件。为此宜在结构的底层, 二层加强剪力墙的强度和刚度, 在结构的顶部加强框架及与剪力墙之间的连接, 以保证框剪结构有效地工作。楼板采用主次瘐现浇肋梁楼盖, 底层、 二层采用无梁楼盖。主楼较长, 本应考虑设置伸缩缝。但为确保主楼整体协调工作, 决定不设伸缩缝, 而采用提高纵向配筋的方法、 控制温度变形。特别是在底层及屋面处采取加强措施。为减少混凝土收缩的不利影响, 在中部设置两道后浇带。施工时滞后两个月再行封闭, 使砼收缩的影响沽少到最小程度。东、 西两端裙房为展示中心与大会堂。三层, 总高度为16.1m, 采用全框架结构, 与主楼之间设双柱、 双梁伸缩缝一道, 以形成独立的结构体系。柱网布置为88m。底层为汽车库, 层高3.3m, 为提高建筑有效净空, 与主楼一样采用无梁楼盖。三层大会议室结构跨度为16m, 可考虑采用预应力大梁, 以控制裂缝和减少挠度。展示中心及大会议室屋面尺寸为2432m, 宜采用空心球节点四角锥平板网架, 厚1.6m, 在获得较好视觉效果的同时, 增加了 空, 以满跟着在厅的功能要求。北端为厨房、 餐厅。三层, 总高度约10.6m, 采用全框架结构, 与主楼之间有连廊相通。结构处理宜在此设置双柱双梁伸缩缝, 以尽量避免和减少温度应力的影响。同时使厨房、 餐厅也形成独立的结构体系, 柱网布置同东西端约88m。楼板采用现浇网格梁, 使框架荷载双向传递, 受力均匀。3. 地基基础本工程地下室为设备用房。上部结构传来荷载较大, 故宜采用桩筏基础。应视持力层的埋置深度确定桩基型式, 较浅时可采用伸抓桩, 较深时, 在可能条件下也可采用人工挖孔桩以降低造价, 节约投资。地下室度板为无梁楼板, 板厚600, 则基础埋深从室外算起可达h4800, 满足高层结构规范基础埋深H/15的要求。地下室侧板厚300采用。地下室砼抗渗等级 S6。地下室施工时, 后浇带同上部结构位置, 由于地下室砼体积厚大, 宜在砼中渗入新型微膨胀剂, 以砬秒砼收缩变形。八、 给排水设计说明: 1. 设计依据（1） 安吉县行政中心建筑（2） 中国建筑给水排水设计( GBJ1588) （3） 中国高层民用建筑设计防火规范( GB5004595) 2. 给水（1） 水源拟从本基地四周引入双足市政自 管以保证供水安全。（2） 用水量地下车库计地面冲洗水量, 工作人员按15m2/人估算, 用水定额按100升/日.人计, 另加20未遇见水量, 最高日用水量为590吨。（3） 给水系统建筑物地下设200吨生活水池及水泵房, 泵房内设高低二组生活变频水泵, 分别为高低二个分区供水。2.热水及开水（1） 开水供应定额为2升/日.人, 每层设一电开水炉。（2） 带卫生间办公室的热水由安装在卫生间内的电热水器供给。3. 排水（1） 排水量: 每日最大排污水量为425吨。（2） 排水体制: 室内污水废水分流, 生活污水排出室外经化粪片蝗一与其人它生活废水一起排放市政污水管。（3） 雨水: 雨水自成系统就近排向室外, 由室外干活这道 集中后排入市政雨水管。雨量计算公式参照: 九、 强电方案设计说明: 1. 供电电源本工程属一类高层建筑, 供电设计为一级负荷, 设计引入二路10KV独立高压供电电源。2. 负荷估算照明2400KW电梯110KW冷冻机房1500KW消防用泵、 风机150KW其它动力300KW总设备安装容量为4460KW, 取 系数、 同时系数合计为0.65, 补偿后功率因数0.9 , 则计算容量为3221KW, 选用二台1250KVA和二台1000KVA变压器, 负载率为71.6%。3. 供配电系统( 1) 本工程于下一层设有10KV变配电所, 内设高配室、 低配室、 变压器室、 值班室、 控制室等用房。( 2) 10KV高压设备选用中置式、 五防型同压开关柜, 继电保护采用定时限过电流速断保护方式, 采用直流弹簧储能操作机构。二路10KV高压电源进线单母线分段设联络开关, 高供高计, 混合计量。（3） 变压器选用国产环氧树脂浇注薄绝缘干式变压器, 共四台: 二台SC81250/10/0.4照明动力变压器, 二台SC81000/10/0.4冷冻机组专用变压器。（4） 低压配用抽屉式组合开关柜, 单母线分段设联络开关。低压侧设无功功率自动补偿装置, 补偿后10KV高压侧功率因数应在0.9以上。4. 低压配电系统（1） 主楼照明配电和事故民为树干式, 主干线采用高强封闭式母线槽各层照明配电箱和事故配电箱经过母线槽插接箱取电工矿企余照明、 动力配电均为放射式, 采用阻燃型电力 电缆在桥架内敷设。主楼每层设强电配电间。（2） 室内配电支线采用ZRBV500型阻炮楼型绝缘铜芯线在金属线槽内敷或穿铁管暗敷。（3） 根据使用功能, 楼层按要求设置内部核算用计量电表。5. 照明（1） 本工程照度标准选用国家民用建筑照明标准为基准, 并参照有关国外照明标准进行设计。（2） 照明光尖惭家节能要求除特殊装修要求外, 均以市郊和、 低砂毛的节能型日光灯和高效金属卤化物灯为主。（3） 本工程设有普通照明、 装饰直埋、 事故照明、 疏散照明、 庭园照明、 建筑立面照明等照明方式。事故照明灯、 疏散照明灯均采用自带镍镉电池型应急灯具。6. 防雷及接地本工程建筑物为二类防雷建筑, 屋顶设有避雷带作接闪器以防直击雷, 建筑物30米以上各层利用周边梁内主筋焊通以防侧击雷侵入。引下线利用结构内主筋, 接地体利用建筑物基础地梁内二根主盘一击焊通而成, 接地电阻不大于1欧姆。外露屋面饿的体与避雷装置连通, 外墙面金属物体与防侧击避雷带连通。本工程采用变压器中性点直接接 统, 接地装置与防雷接地极合用, 接地电阻要求不大于1欧姆。低压配电保护采用TN-S系统。设备专用接地极根据要求单独设置。十、 弱电方案设计说明: 本工程弱电设计包括: 电话通讯系统、 计算机通讯网络系统、 多媒体会议系统、 公共广播系统、 保安监控系统、 楼宇自动化管理系统等。1. 电话通讯本工程拟设1000门数字程控交换机一套( 中继线150对) , 另需需引入直通电话300对。本工程所需同直爱电话和分机电话均由总机房配线臬引来。楼内配线电缆在弱电间管笼内竖向桥架内敷, 各层分线箱设在管笼内。各功能房间根据其使用性质设置电话终端。电话总机房位于主楼三层。2. 计算机数据通讯网络系统本工程三层设计算机中心, 楼内设置高算机数据通讯网络系统, 楼层弱电间内设集线器和配线架, 各功能房间根据厅求设置信息插座。计算中心与电话总机房设通讯联系。电话通讯和计算机数据通讯网络拟采用PDS结构化布线系统。3. 公共广播系统本工程设置北景音乐及公共广播系统, 系统采用有线定压传输方工。系统扬声器在不防时均能强切作消防广播用。4. 多媒体会议系统各大中重要会议室根据功能要求设置多媒体会议系统, 主要包括以下内容: 讨论和表决系统、 同声传译系统、 视频系统和音响系统。5. 保安监控系统本工程设置黑白闭路电视监视系统设备, 机房( 与消防中心合用) 设在一层。在大楼门厅、 电梯轿厢、 贵重物品用房、 主要出入口、 汽车库、 室外主要道路设置监控摄像机。个别地方设云台和变焦距镜头。6. 楼宇自动化管理系统( BAS) 本工程设大楼自动化管理系统一套, 对大楼内供电、 照明、 空调、 给排水等主要设备进行自动化管理, 以提高效率、 节约能源。十一、 空调设计说明: 1. 设计范围本说明依据安吉行政中心建筑方案, 本工程空调设计范围为办公室、 大会议室、 展示厅、 大餐厅场所。通风设计内容为: 地下车库、 地下设备房、 厨房等。2. 设计条件（1） 室外计算参数( 参照金华数据) 夏季空调室外计算干球温度36.4夏季空调室外计算湿球温度27.7冬季空调室外计算干球温度3冬季空调室外计算相对温度76大气压力( 夏季) 998.6mbar( 冬季) 1017.9mbar( 2) 室内计算参数场 所夏 季冬 季新风量m3/h.p人员密度P/ m2用电量标准W/ m2噪音标准NC温度湿度温度湿度办 公 室26602030300.16040大会议厅26602030300.36035大 餐 厅25651835300.72040展厅中心25601835300.32035(3) 通风换气量标准场 所换气次数 次/时地下汽车库6自行车库6水 泵 房6冷冻机房10变配电室根据设备发热量计算洗 手 间203. 空调冷热源（1） 本工程采用中央空调系统, 设置集中的空调冷热源, 夏季由冷 冻机房向各空调系统提供7冷水, 冬季由中央热水炉向空调系统提供不大于55热水。（2） 经估算夏季空调冷负荷为495X104Kcal/h 5756KW经估算冬季空调热负荷为322X104Kcal/h 3741KW（3） 本工程夏季拟采用CVHE水冷离心式冷水机组, 3台其中: 600RT, 2台; 430RT, 1台冬季拟采用中央热水炉180X104Kcal/h, 2台。（4） 中央热水器燃料采用0号柴油, 油罐直埋于室外。4. 空调方式（1） 大厅、 餐厅、 展厅等大空间场所, 采用全空气系统空调方式。（2） 客房等小空间场所, 均采用空气水混合方式。（3） 由于使用时间特殊性, 电话总机房、 电梯机房、 消防控制中心均分别采用分体冷热两用机。5.通风工程设计（1） 地下停车库按6次/时的换气次数设计排风( 烟) 系统, 地下汽车库排风井为单独设置, 排至裙房顶放空, 地下停车库内又设置了进风系统, 进风量约为排风量的百分之工十。（2） 各洗手间通风一般均采用各室内设顶棚式风机, 经竖井集中排空方式, 换气次数20次/时。（3） 厨房设单独排系统, 换气次数为10次/时, 厨房排油烟经静电净化后由排风机抽至屋面高空排放。（4） 变配电室按工艺要求单独设进风和排风系统, 换气资 数按设备发热量计算。（5） 地下室自行车库设机械排风系统, 自然进风, 换气次数为6次/时。（6） 冷冻机房设独立机械进、 排风系统, 换气次数为6次/时。（7） 为改进室内空气品质, 大会议室、 展示厅等大开间, 大面积房间设一套上排风系统。6.节能及空调自控由于该工程冷量较大, 又本着节能的原则, 空调冷冻水循环系统采用地次泵VWV( 变水流量) 水系统。地下室制冷机房内的一次水泵与制冷机对应运行, 二次水泵与系统冷 负荷对应运行, 制冷机房内设分水器和集水器。节能角度出发, 根据现行国粗有规范的规定, 各空气处理机水侧均装设了室温控制的电子式温控器操作的二通阀, 各风机盘管水侧均装设了室温控制的电子式温控器操作的二通阀。该工程设BAS系统, 并对冷 水机组、 空调水泵、 空气初理机和新风机组, 送风系统进行监控。十二、 消防: 1. 建筑消防（1） 高层主楼一长边直接落地, 可作消防登高面, 大楼四周道路环通, 可作为消防通道。（2） 裙房部分、 会议、 展示分别为一防火分区, 其余部分为一防火分区, 主楼每层为一防火分区。（3） 主楼设两座消防电, 两部防防烟楼梯。2. 消防给排水（1） 本工程 现有”消规”要求仅设置消火栓系统及自动喷淋系统。（2） 消防水量室内消火栓水量40L/S室内自动喷淋水量30L/S室外消火栓水量30L/S（3） 室内消火栓系统室内消火栓采用水泵、 水箱联合供水方式, 并由减压阀分为高低二个分区。设计二股水柱同时到达室内任何部位, 并设置消防接合器。（4） 自动喷淋系统自动喷淋系统采用水泵、 水箱联合供水方式, 由水流指示器及报警阀信号监控, 最不利点喷头工作压力不小于0.1Mpa, 报警阀控制喷头个数不超过800个。（5） 室外消火栓直接接在市政自来水管并在建筑物周围布置成环状, 间距为120米。（6） 消防水池容积为540吨, 置于地下室, 毗邻水池建泵房。3. 电气消防本工程按规范要求炎灾自动报警控制系统, 为全总线制报警、 联动控制方式。各级组织训心设备安装庆主楼底层消防中心内, 由报警控制器、 事故广播系统、 消防专用电话系统、 联动控制系统和备用直流的等组成。供配电系统本工程设10Kv变电所一座, 采用二路独立10Kv高压电源供电, 单母绩分段设联络开关, 高压开关柜采用中置式( 内装真空断路器) , 变压器采用国产环氧树脂浇注式薄绝缘干式变压器。所有消防设备均采用双电源的末端切换方式供电, 电源引处变电所低配两段母线。消防设备配电均采用阻燃型电缆、 电线并按消防规范要求敷设。疏散通道和疏散出入口设置应急疏散标志灯, 消防设备用房、 配电用房等处设置应急事故照明灯, 均采用自带镍镉电池灯具。4.防排烟设计根据国家规范的要求, 本工程设有地下室汽车库国系统, 标准层走道排烟系统, 内区房间排烟系统, 楼梯间及合用前室加压防烟系统。（1） 地下室汽车库按6次/时的换气次数设计排烟系统, 排烟风机吊装于地下室内, 汽车库采用机械进风方式, 进风量约为排风量的百分之七十。（2） 内区房间, 大会议厅排烟系统按每平方米面积每小时60立方米的标准进行设计。（3） 标准层走道排烟系统按每平方米面积每小时 60立方米的标准, 排烟面积为走道的地面积与连通走道的无窗房间或设固定窗的房间面积之各, 不包括有开启外窗的房间面积。十三、 交通: 1. 设计环境保护法规2. 主要污染源及排放( 处理方式（1） 主要污染源汽车库尾气厨房油烟各设备运行噪声（2） 排放( 处理) 方式地下室汽车库排风量按6次/时换气计算, 至裙房顶排放。厨房油烟经静电净化器处理后, 至屋顶排放。所有空调设备和风机选用低噪声型。通风机、 水泵等噪声尺量布置在地下室和坟用设备用房内采取隔声措施, 并用隔声门或防火隔声门。设备设减振基础或减振支吊架。风机进出口风管采用软接。空调送、 回风管上设消声器。
