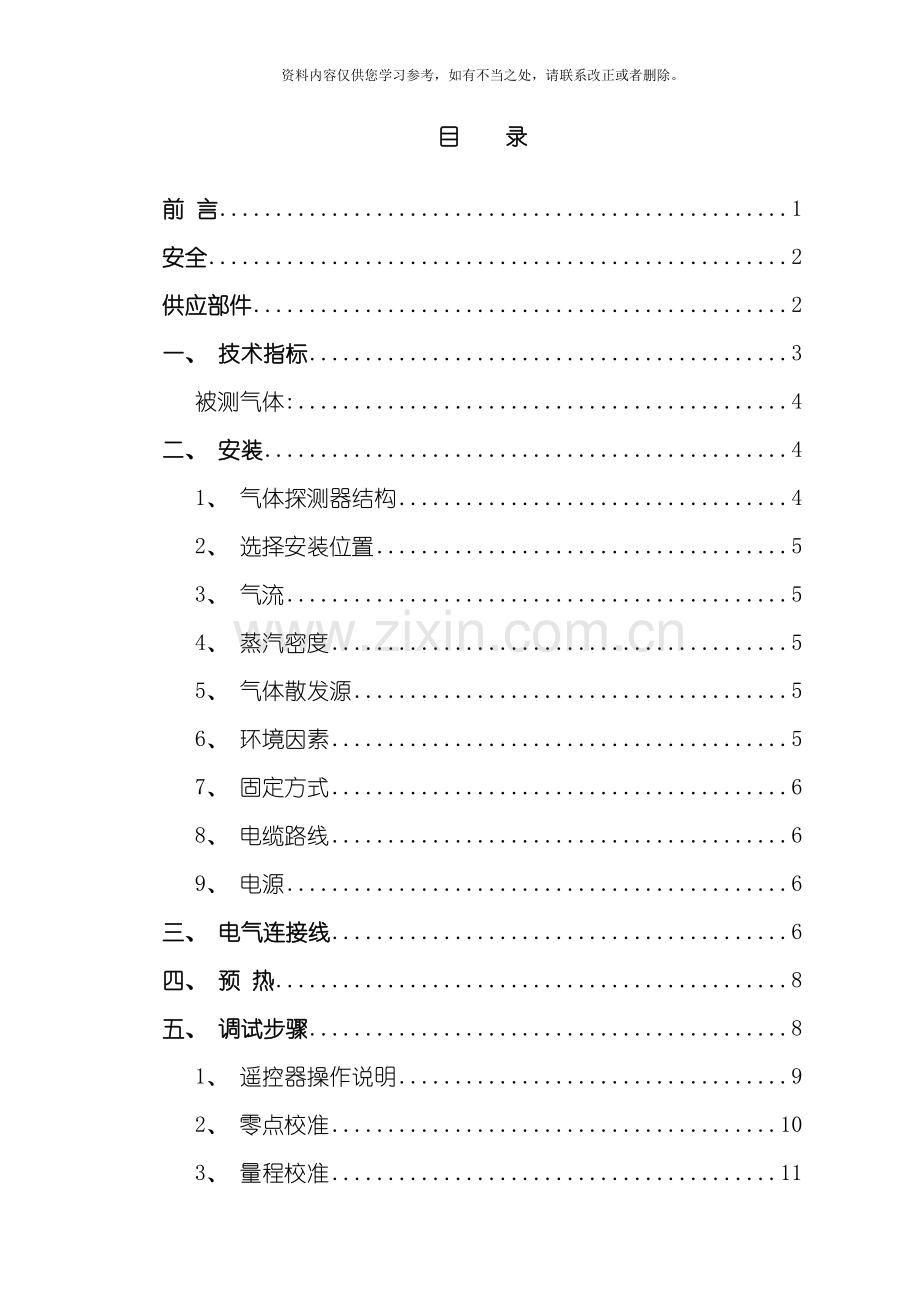

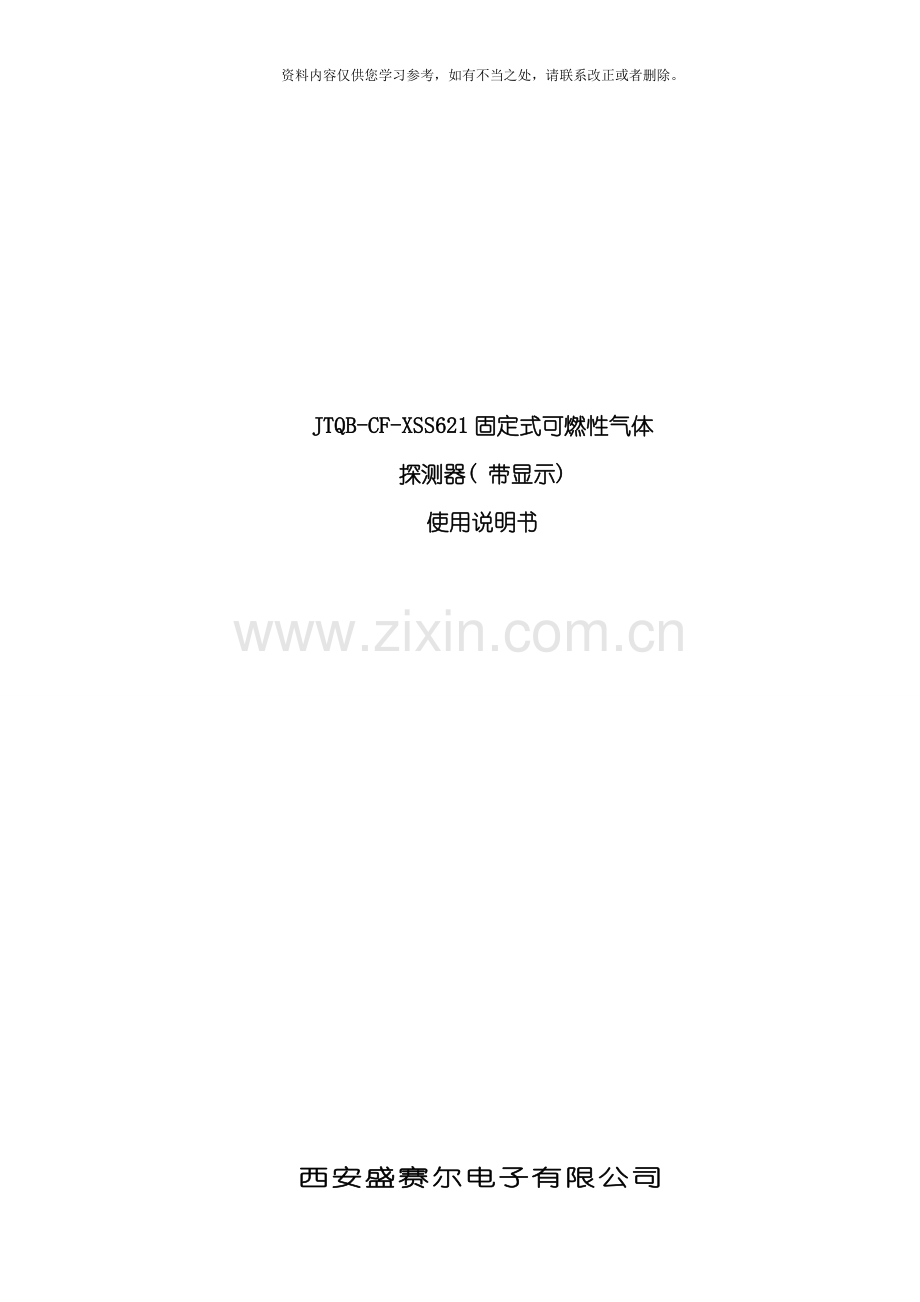

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。JTQB-CF-XSS621固定式可燃性气体探测器( 带显示) 使用说明书西安盛赛尔电子有限公司 目 录前 言1安全2供应部件2一、 技术指标3被测气体:4二、 安装41、 气体探测器结构42、 选择安装位置53、 气流54、 蒸汽密度55、 气体散发源56、 环境因素57、 固定方式68、 电缆路线69、 电源6三、 电气连接线6四、 预 热8五、 调试步骤81、 遥控器操作说明92、 零点校准103、 量程校准114、 设定本机地址编码125、 设定报警值13六、 维护和保养151、 清洁传感器152、 清理传感器153、 排查故障164、 排查故障提示16七、 可更换的零件和配件17前 言气体探测器用户需全面了解操作与维护说明。使用之前, 请阅读以下注意事项: l 请勿油漆传感器组件或探测器。l 启动时校准探测器。l 建议进行定期校准, 3-6个月进行校准一次。l 如气体探测器出现损坏, 请勿使用, 使用前检查外壳, 查找是否有裂缝、 缺损金属或配件。如果探测器损坏或缺失某些部件, 请立即与盛赛尔公司联系。 l 不要让探测器受到电击和/或剧烈、 连续的机械撞击。l 切勿试图拆卸、 调整或检修监控器, 除非该程序说明包含在手册内, 以及/或者该部件列为更换部件。 l 如果用户或第三方在试图进行修复时损坏气体探测器, 质保即告无效。非本公司人员试图进行修理/维修, 本担保即告无效。 本文件内容未经任何改动。除非适用法律要求, 否则不论任何形式的明示担保或默示担保, 包括但不但限于特定用途的适销性和适用性默示担保, 均与本文件内容、 准确性或可靠性有关。 我公司保留修改本文件或随时收回本文件的权利, 恕不另行通知。特定产品的适用性随所处区域的不同而改变。请与你最近的经销商咨询。安全请阅读这些操作指南, 忽视这些指南可能会发生危险。 正确使用必须严格根据本说明书使用产品, 操作前一定仔细阅读本说明书。 与其它设备连接 禁止与非兼容产品连接, 当与其它设备进行连接时, 请阅读有关详细安全操作的相应说明。 危险环境 禁止在高浓度挥发性燃料或化学品环境中或靠近挥发性燃料或化学品环境的环境中使用该仪器。供应部件以下部件随JTQB-CF-XSS621系列气体探测器一起提供: 1. 校准帽 1个2 防雨罩 1个3. 调试遥控器 1个 4. 说明书 1本请检查所有这些部件是否提供齐全。如有任何部件遗失, 请与你的经销商联系或直接与制造商西安盛赛尔电子有限公司联系。一、 技术指标检测气体: 可燃气性气体检测原理: 催化燃烧检测方式: 在线监测、 扩散式T90响应时间: 30秒调试方式: 红外遥控器信号输出: 三线制4-20mA 输出连接电缆: 3芯屏蔽电缆线, RVVP 3 x 1.0mm2( 视传输距离远近可选12.5mm2) 传输距离: 1000米 RS485 提供通讯协议, 客户自编上位机软件, 或配套提供信号采集控制器兼容性: 可与本公司的所有分线制气体报警控制器配套使用, 也可直接接入DCS系统或PLC报警值: 分为低报警值和高报警值: 低报警值: 自行设置( 默认20%F.S) ; 高报警阈值自行设置( 默认50%F.S) Modbus提供通讯协议。壳体材料: 铸铝隔爆等级: Exia IIC T6 防护等级: IP66精度: 5%F.S工作环境温度: (-20+50) 工作环境湿度: (15% 95)% RH 无凝露 工作电压: 24VDC( 1245VDC) 最大工作电流: 50mA 整机重量: 2.95kg被测气体:气体种类检测范围分辨率报警下限值报警上限值传感器预期工作寿命可燃性气体0-100%LEL1%LEL25%LEL50%LEL3年二、 安装1、 气体探测器结构气体探测器由外壳、 液晶显示屏、 电子线路板、 电化学传感器、 过线接口等组成。气体探测器外壳采用铸铝压铸成型。电子线路板封装在仪器外壳内, 前面板上有接插件及各种调节电位器。21432 图1: 气体探测器表1: 产品外观说明项目说明1防爆外壳2电缆线进线口3传感器及气室4液晶显示屏2、 选择安装位置选择安装气体探测器的位置时, 应考虑若干因素, 安装地点应尽可能靠近泄露源, 确保探测器反应灵敏并及时报警。应考虑以下建议, 以确保对被测气体进行探测, 选择各气体探测器的最适合位置。仪器应安装在不含可能影响传感器头性能的污染物位置。对于可能严重影响所供传感器的特殊化学品. 但要遵守一个原则: 探测器的传感器面应垂直地面。3、 气流如提供风扇、 有自然风或其它气流源, 气体可能会上升或在设施特定区域聚集。应 对本地气流进行评估, 以有助于挑选探测器位置。应对不同季节的风向等室外环境因素予以考虑。空气对流在测定气体集中区域时, 有时比蒸汽密度因素更为重要。 4、 蒸汽密度当该区域内无气体时, 在待监控气体( 蒸汽) 比空气稍轻或稍重处, 气体探测器配置可能受到影响。对于比空气轻的气体, 我公司建议将探测器置于潜在气体泄出水平以上约30厘米。对于比空气重的气体, 建议将探测器安装于泄出地点以下30厘米处。与空气密度相当或略重的气体, 往往会上升( 特别是当存在气流时) 。 5、 气体散发源一般, 至少应将一台探测器置于可能发生泄露的各点邻近。当对低挥发性液体进行监控时, 这一点尤为重要。 6、 环境因素如设计用于气候恶劣的室外环境, 在选择某地点时应考虑以下因素: o 传感器安装地点应受风、 灰尘、 雪、 水、 震动或撞击等保护。 o 观测传感器的工作温度范围。 o 蒸汽、 烟气、 水或化学品喷雾。o 溶剂或酒精。o 高冷凝湿气。o 蒸煮蒸汽/香气。o 油漆烟雾。o 恒高空气流量。o 对于室内所处区域监测, 将控制器附在一个固定平面上, 使进气口不被阻挡。o 检漏时, 将装置安装在泄漏源附近。 o 确保仪器不易受过量水飞溅、 粉尘、 振动、 过热或过冷、 高浓度气体或湿度变化过大的影响。o 在交货前对传感器头进行零点标定。 o 安装时还应考虑防尘防水和防高温保护。o 在测量管道或密封箱体中的气体浓度时, 必须保证气体流速均匀, 流量在1升/分钟以下, 压力为常压, 以避免产生压力和冲击力。o 环境条件如粉尘、 高湿度、 振动、 化学品和热或冷以及高浓度气体都有可能使传感器性能变差并缩短传感器使用寿命。如果您对传感器使用有任何疑问请与西安盛赛尔电子有限公司联系。7、 固定方式壁挂式或立柱式安装。利用安装支架将探测器帖装到墙壁或支架上。可是, 如果电缆管足够坚硬, 能够支撑探测器重量, 可不使用这些固定件。8、 电缆路线 各探测器需要单独布线。在加密区域, 该电缆应置于导管内, 或应获准敷设危险场所电缆。 9、 电源 确保电源满足您系统所有部件( 即报警器、 继电器等) 的最低要求。我公司建议对电源进行调节。 注意: 应遵守极性要求。如果回线与24伏以上电线出现颠倒, 则探测器不会工作。在所有连接连通、 传感器安装到位以及探测器完备之前, 勿对探测器输送电源。 注: ( 如果使用屏蔽电缆) 为避免出现射频干扰( RFI) , 屏蔽( 包括聚酯薄膜) 必须接地。仅将加蔽裸线接到地上, 并不能使屏蔽接地。使屏蔽尽可能短, 并将屏蔽连接至内接地螺钉。将所有未使用的电线连接至地面。 三、 电气连接线探测器有两种可选择的输出方式: 4-20mA或RS485, 用户需根据输出信号方式不同而进行不同接线方式.气体探测器固定后, 将壳体上盖螺钉卸下, 把屏蔽传输电缆从探测器进线口插入。要求使用屏蔽软芯电缆( 4-20mA输出时采用3芯, RS485输出时采用4芯) , 将电缆线接于图示位置, 其它导线按标记接入接线端子。检查连线牢固后, 固定电缆及壳体上盖。 图2: 外部端子接线示意图方式一: 4-20mA信号制式: 外供电源 ”+”接电路板”24V”外供电源”-”接电路板”0V”信号 接电路板”I-O”方式二: RS485信号制式: 外供电源 ”+”接电路板”24V”外供电源”-”接电路板”0V”信号”A”接电路板”A”信号”B”接电路板”B”信号”GND”接电路板”GND”继电器信号制式: J3继电器为一级报警继电器, 当数值大于一级报警点时继电器动作, 同时显示面板上一级报警灯闪烁黄灯。J4继电器为二级报警继电器, 当数值大于二级报警点时继电器动作, 同时显示面板上二级报警灯闪烁红灯。J4继电器动作时, J3继电器仍继续保持动作状态。报警值经过遥控器在菜单中设定。当一级报警状态时继电器J3动作( 吸合) , J4不动作。当二级报警时J3,J4都吸合。 传感器接线: 传感器连接线出厂时已经接好, 客户无需再接。(V+ 极用红线, S极用绿线, GND极用黑线)检查所有线路连接正确后即可给仪器进行供电, 仪器通电后显示屏进入”初始化”状态( 系统自检) , 倒计时结束后即进入测量状态。注意事项: 固定式检测探测器需要外部供电, 供电电压DC 24V, 最大电压不能超过DC35V, 供电电压在24V与35V之间时零点可能会有所漂移,可对其进行零点校准,当供电恢复24V后零点也有可能会漂移,也需对其进行零点校准。谨防仪器长期低电压工作, 当仪器供电长期处于低电压工作, 将会对探测器电路板上器件有所损坏导致不能正常工作。四、 预 热仪器通电后, 需要连续通电来进行暖机, 一般来说第一次通电需要预热10120分钟, 此过程即探测器的预热过程。气体检测模块断电时间超过7天以上, 建议在使用之前连续通电24小时预热, 间隙性断电, 建议在使用前运行4-5小时, 这种操作可让仪器的零点更稳定。在通电至相应所需时间后, 需测试探测器的显示数值, 连续5分钟不变时表示探测器暖机结束。极化结束后在无污染的空气环境中应该显示为零( O2、 CO2除外) 。如果显示值不为零则需要执行后续的调零步骤。能够采用二次仪表监测电流信号, 也能够采用电压表( 万用表电压mV档) 测量”TEST”测试点电压, 方法如下: 用精确电阻10作为取样电阻, 串联在电流输出IOUT 端子与地线端子之间, 电阻两端为TEST点, 该电压输出值应该为40200mV的任意值( 根据通气浓度计算出显示值是否正确) 。电压计算公式为 V = 40 +( 200-40) x( Cx Cf ) mV 注解: V: 当前检测气体所对应的理论电压值Cx: 为当前气体浓度Cf: 为满量程气体浓度 40: 表示40mV( 40mV = 检测浓度的0ppm) 200: 表示200mV( 200mV = 检测浓度的满量程值) 例如: 量程为( 0500) ppm气体检测探测器, 通入50ppm标准气体浓度, 采样测试点输出电压值为: 56mV = 40 +( 200-40) x( 50 500 ) mV 当用万用表表电流mA档直接测输出电流值( 不需接电阻) 时, 电流计算公式为: A = 4 +( 20 - 4) x( Cx Cf ) mA 注解: V: 当前检测气体所对应的理论电流值Cx: 为当前气体浓度Cf: 为满量程气体浓度 4 : 表示4mA( 4mA = 检测浓度的0ppm) 20 : 表示20mA( 20mA = 检测浓度的满量程值) 例如: 量程为( 0500) ppm气体检测探测器, 通入50ppm标准气体浓度, 采样测试点输出电流值为: 5.6mA = 4 +( 20 - 4) x( 50 500 ) mA 五、 调试步骤校准气体探测器前请遵守以下指引: 校准精度取决于校准气体的精度。我们建议使用优质的校准气体。具有资质可追溯精度的气体有助于提高校准的有效性。请勿使用已超过有效期的气瓶。 定期校准变送器。( 建议根据使用及传感器对有毒物与污染物的暴露情况, 每3-6个月) 进行校准一次。) 如果环境气体显示值在启动时产生变化, 则应校准变送器。 最好在更改报警设置点前, 对传感器进行校准。 校准零点时, 只能在没有目标气体的纯净空气中进行。 对于所有电化传感器使用特氟龙或不锈钢管。 聚乙烯会逐渐毒化催化型可燃气体传感器。1、 遥控器操作说明为了不在现场开盖调试, 现场显示型气体探测器所有调试都采用红外遥控器操作进行。3 遥控器介绍421 图3: 遥控器正面图 图4: 遥控器背正面图表2: 遥控器说明项目说明1操作按键( 包括菜单、 增加、 减小、 右移、 取消、 确认) 2操作指示灯3信号发射器4电池舱操作方法在后面各项调试步骤中有表述。在遥控器顶端左侧为红外发射管, 调试使用时要将发射管朝向显示探测器, 同时要注意发射接收之间不能有不透光障碍物, 否则会导致调试不畅甚至失败。遥控器采用的是2节 5号电池, 当遥控失聪时可能因为电池电压过低导致, 当电池电压低时需要更换电池! 2、 零点校准 气体探测器在使用一段时间后, 会因环境变化或信号衰减导致零点漂移现象, 此时需对探测器进行零点校准。 第一步: 将气体探测器的气室套上专用校准帽, 并将零气的出气管路连接到校准帽的进气口上, 一切就绪即可进入下一步操作; ( 注: 当在纯净空气中采用扩散式校准零点时, 无须在气室上套校准帽, 只需让气室的进气口充分和纯净环境中的空气接触即可, 无须执行以下第三步, 直接执行第四步。) 第二步: 采用遥控器对准探测器显示面板上的信号接收器进行操作: 按”菜单”键一次;进入菜单系统, 显示屏上显示4行功能菜单”传感器调零、 传感器标定、 设定地址、 设定报警值”。 传感器调零 传感器标定 设定地址 设定报警值操作遥控器上的”上下方向键”选择”传感器调零”, 按”确认”键 传感器调零 传感器标定 设定地址 设定报警值探测器显示”请通入零气”确认”传感器调零” 请通入零气 确认 传感器调零第三步: 检查所有气路连接完整后, 以200mL/min的流量对探测器通入氮气( 零气) ; 第四步: 通入零点气后, 用遥控器按下”确认”键, 仪器开始校零, 显示屏幕显示20秒倒计时; 20秒注: 在此期间不得撤掉零气体, 如果发现操作错误则按遥控器上的”取消”键来取消 此次操作。如果按下”确认”键, 则提前完成调零操作, 如果按下”取消”键, 则取消校零操作。如果出现任何的操作错误, 需要重新”校零”时, 可重复”第二步、 第四步”的操作步骤。 探测器自行完成20s倒计时, 表示探测器零点校准完毕; 操作遥控器上”取消”键, 退出菜单系统, 进入测量状态。第五步: 操作结束后关闭零气体, 并撤掉所有校零气路。如果需要马上对探测器进行”量程校准”操作时, 可不必撤掉气路连接, 只需将零气换成标准气体即可进行下一步”量程校准操作”3、 量程校准气体探测器在使用一段时间后, 会因环境变化或信号衰减导致灵敏度降低等现象, 此时需对探测器进行量程校准。第一步: 准备一瓶浓度为被校探测器量程80%的标准气体; 第二步: 将气体探测器的气室套上专用校准帽, 并将标准气的出气管路连接到校准帽的进气口上, 一切就绪即可进入下一步操作; 第三步: 采用遥控器对准探测器显示面板上的信号接收器进行操作: 按”菜单”键一次;进入菜单系统, 显示屏上显示4行功能菜单”传感器调零、 传感器标定、 设定地址、 设定报警值”。 传感器调零 传感器标定 设定地址 设定报警值操作遥控器上的”上下方向键”选择”传感器标定”, 按”确认”键 传感器调零 传感器标定 设定地址 设定报警值探测器显示”通入标气按”确认”传感器标定” 通入标气 确认 传感器标定第四步: 以200mL/min的流量对探测器通入标准气体; 第五步: 通入标准气后, 用遥控器按下”确认”键; 显示屏幕显示”设置数值”; 设置数值操作遥控器上的”向上”向下”键改变数值大小, 按”右”键改变需要修改的数值位, 将数值调整为通入标气的浓度值; 按”确认”键, 探测器开始校准量程, 显示屏幕显示30秒倒计时; 30秒注: 在此期间不得撤掉标准气体, 如果发现操作错误则按遥控器上的”取消”键来 取消 此次操作。如果按下”确认”键, 则提前完成校准操作, 如果按下”取消”键, 则取消校准操作。如果出现任何的操作错误, 需要重新”校量程”时, 可重复”第三步、 第五步”的操作步骤。探测器自行完成30s倒计时, 表示探测器零点校准完毕; 操作遥控器上”取消”键, 退出菜单系统, 进入测量状态。第六步: 操作结束后关闭标准气体, 并撤掉所有校准气路。使传感器在新鲜空气中恢复至零点状态。若零点连续10分钟无法回零, 可再次校准零点( 重复零点校准步骤) 。4、 设定本机地址编码设定本机地址操作, 当探测器采用RS485总线模式信号传输时,必须设定本机地址。设定步骤如下: 第一步: 按”菜单”键一次进入菜单系统, 显示屏上显示4行功能菜单”传感器调零、 传感器标定、 设定地址、 设定报警值”; 传感器调零 传感器标定 设定地址 设定报警值第二步: 操作遥控器上的”上下方向键”选择”设定地址”, 按”确认”健; 传感器调零 传感器标定 设定地址 设定报警值 探测器显示”设置地址( 0-127) ”此时再按下”确认”键; 设置地址 ( 0-127) 第三步: 探测器显示”确认地址”, 此时按”向上”向下”键改变数值大小, 按”右”键改变需要修改的数值位, 将数值调整为所要的设定值时; 按”确认”键, 本机地址设置完成。操作遥控器上”取消”键, 退出菜单系统, 进入测量状态。5、 设定报警值探测器出厂时已预先按照有毒有害气体接触限值设定了报警下限值和报警上限值, 若需要对出厂值进行修改时, 请按以下步骤操作: 设定报警值下限操作: 报警下限值是用来提示现场存在一定的有害气体, 有潜在的危险, 设定步骤如下: 第一步: 按”菜单”键一次进入菜单系统, 显示屏上显示4行功能菜单”传感器调零、 传感器标定、 设定地址、 设定报警值”; 传感器调零 传感器标定 设定地址 设定报警值第二步: 操作遥控器上的”上下方向键”选择”设定报警值”, 按”确认”健; 传感器调零 传感器标定 设定地址 设定报警值探测器显示”设置报警下限、 设置报警上限”; 设置报警下限 设置报警上限 第三步: 操作遥控器上的”上下方向键”选择”设置报警下限”, 按”确认”健 显示屏幕显示5秒倒计时; 5秒 倒计时结束后, 进入报警下限的”设置数值”。此时按”向上”向下”键改变数值大小, 按”右”键改变需要修改的数值位, 将数值调整为所要设定的报警下限值时, 按”确认”键, 设置完成; 第四步: 操作遥控器上”取消”键, 退出菜单系统, 进入测量状态。设定报警上限值操作: 报警上限值是用来提示现场存在较高浓度的有害气体, 有较大的危险。设定步骤如下: 第一步: 按”菜单”键一次进入菜单系统, 显示屏上显示4行功能菜单”传感器调零、 传感器标定、 设定地址、 设定报警值”; 传感器调零 传感器标定 设定地址 设定报警值第二步: 操作遥控器上的”上下方向键”选择”设定报警值”, 按”确认”健; 传感器调零 传感器标定 设定地址 设定报警值探测器显示”设置报警下限、 设置报警上限”; 设置报警下限 设置报警上限 第三步: 操作遥控器上的”上下方向键”选择”设置报警上限”, 按”确认”健 显示屏幕显示5秒倒计时; 5秒 倒计时结束后, 进入报警上限的”设置数值”。此时按”向上”向下”键改变数值大小, 按”右”键改变需要修改的数值位, 将数值调整为所要设定的报警上限值时, 按”确认”键, 设置完成; 第四步: 操作遥控器上”取消”键, 退出菜单系统, 进入测量状态。六、 维护和保养 安装时不要碰撞线路板或探测器; 用户不可擅自更换维修探测器内部电器元件; 维修应由本公司授权的专门人员进行; 定期对探测器清洁、 置零和校准, 以保证其灵敏度和测量精度; 严禁安装在热源和震动源之上; 建议用户每1-2个月对探测器进行零点校准调整, 每3-6个月对探测器进行量程校准( 校准步骤按照上述调试步骤操作, 探测器进行量程校准前必须先执行”零点校准”后方可执行”量程校准”, 如果当在纯净空气中探测器零点值不是0值状态下直接进行了”量程校准”, 那么将导致校准后的测量值不准确、 误差较大。) 确保该控制器和所有其配件和附件远离儿童。 保持该控制器干燥。由于含有矿物质的湿气和液体可能腐蚀电子电路, 因此应避免水和/或冷凝液出现。 禁止在多尘的肮脏区域使用或存储该探测器。 禁止将传感器头暴露于高浓度被测气体环境中。 非专业人士进行操作可能会导致设备损坏。 禁止使装置坠落、 敲击或摇动装置, 避免可能造成内部损坏。 禁止使用刺激性化学品、 清洗剂或浓洗涤剂清洁本控制器。用软布沾上温的肥皂水轻轻擦拭。 每隔一段期间, 以及在暴露于高浓度气体后, 校准、 测试并检查探测器。 保留所有维护、 校准和警报事件的操作日志。 使用柔软的湿布清洁仪器表面。请勿使用溶剂、 肥皂或上光剂。 请勿将探测器浸入液体中。 1、 清洁传感器 传感器装配有一个不锈钢熔接或哈斯特洛依合金熔接的阻火器滤片( 根据气体不同进行选择) 。仅可使用干刷进行清洁, 注意不要阻塞滤片。如果滤片塞紧, 则应更换传感器。 2、 清理传感器 传感器对普通蒸气与气体具有高度阻抗。如果您将探测器拆下置于清洁环境内, 并等待10到30分钟, 传感器大多数可进行自清理。不要将传感器暴露于雾状无机溶剂( 如雾状涂料) 或有机溶剂。 3、 排查故障 经过改进型诊断, 探测器提供范围广泛的故障分析与故障建议。请参考故障报警条件与建议。排查故障涉及其它因素, 并可作为指南。在做出任何可能存在问题的结论前, 应对以下事项进行检查: 所有接线盒都完全固定于电路板上。 电源与信号连接完整、 正确。 4、 排查故障提示 问题 可能原因 解决方案 对气体无反应 1、 传感器膜变脏或堵塞2、 传感器与电路板连接线松动 1、 清洁或更换传感器 2、 检查接线明显错误警报 1、 瞬间喷气 2、 未正确校准 3、 雾状溶剂或来自高等级干扰气体的干扰 4、 射频干扰 1、 重新校准 2、 移除干扰源 3、 检查地面与屏蔽正确t 无4-20mA输出1、 输出接线没有连接好2、 供电电源有问题3、 供电电源线连接状况不好 1、 重新接输出连接线2、 检测供电电源的电压值3、 重新连接电源线显示屏无显示1、 显示板连接线与主板没有连接好2、 供电电源有问题3、 供电电源线连接状况不好 1、 重新接连接线2、 检测供电电源的电压值3、 重新连接电源线在暖机结束后在无被测气体情况下输出值大于或小于4mA1、 零点存在漂移2、 温度的影响导致零点有偏差3、 现场环境中有干扰气体1、 通氮气并测试输出是否为4mA, 如果不是能够对零点进行校正。 输出值频繁跳动, 无法稳定1、 连接线的状况不好2、 有高频干扰3、 有高电压干扰1、 检查连接线2、 将探测器移动至另一环境中3、 观察输出值是否稳定。遥控器不能执行功能1、 电池没电2、 信号发射器损坏3、 显示板上信号接收器损坏4、 遥控器距探测器距离太远5、 遥控器未对准探测器进行操作1、 更换新电池2、 更换新遥控器3、 更换新遥控器4、 调整操作距离5、 调整操作方向注: 如果存在其它无法判定的原因导致输出不正常, 请与我公司联系或将检探测器返回至我公司进行维修。七、 可更换的零件和配件说 明数量可燃气体传感器0-100%LEL1PCB主电路板1LCD显示板1气室1探测器外壳1安装支架1校准帽1防雨罩1遥控器1
