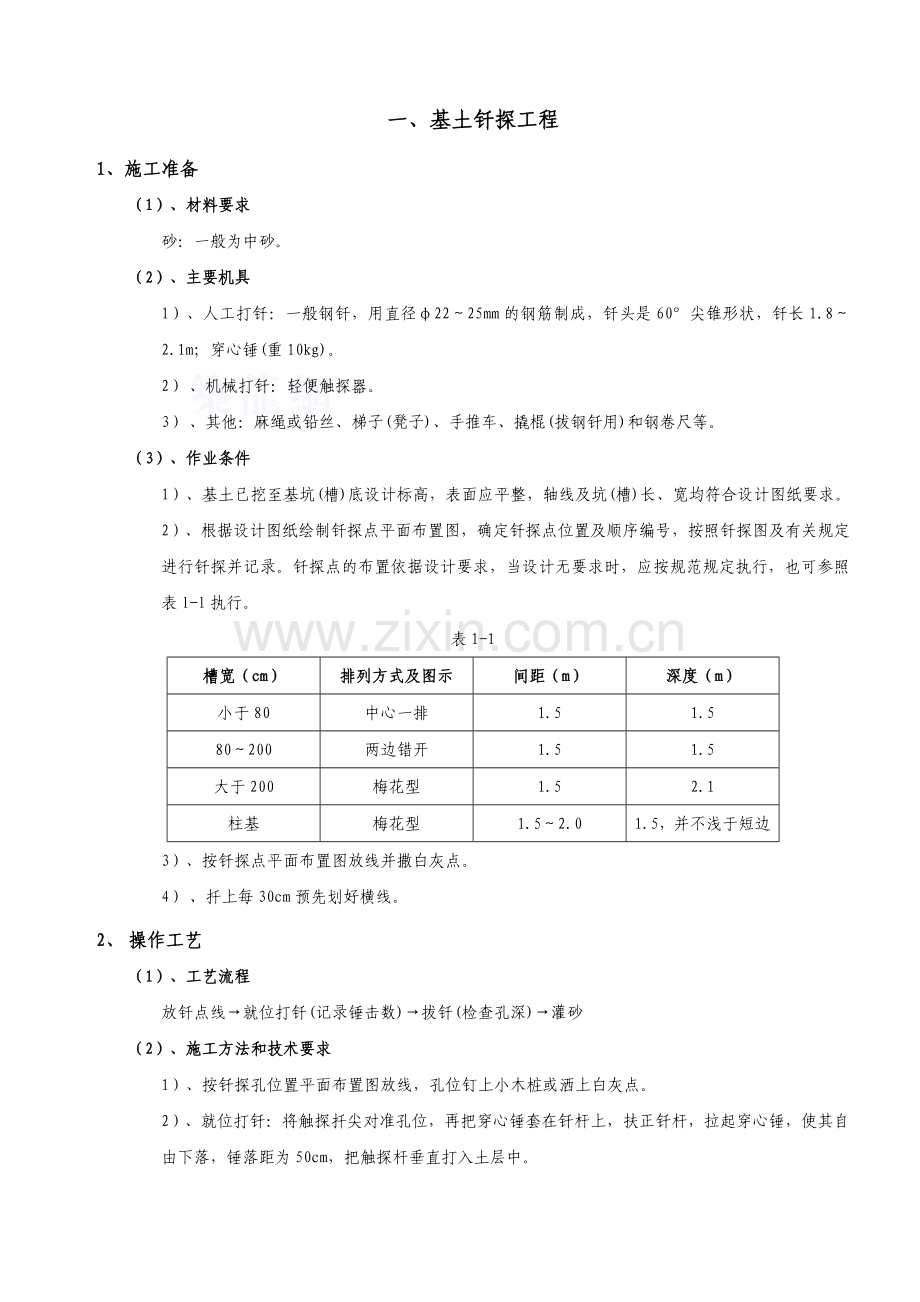

一、基土钎探工程
1、施工准备
（1）、材料要求
砂：一般为中砂。
（2）、主要机具
1）、人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头是60°尖锥形状，钎长1.8～2.1m；穿心锤(重10kg)。
2） 、机械打钎：轻便触探器。
3） 、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
（3）、作业条件
1）、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。
2）、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l执行。
表1-1
槽宽（cm）
排列方式及图示
间距（m）
深度（m）
小于80
中心一排
1.5
1.5
80～200
两边错开
1.5
1.5
大于200
梅花型
1.5
2.1
柱基
梅花型
1.5～2.0
1.5，并不浅于短边
3）、按钎探点平面布置图放线并撒白灰点。
4） 、扦上每30cm预先划好横线。
2、 操作工艺
（1）、工艺流程
放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂
（2）、施工方法和技术要求
1）、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2）、就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。
3） 、记录锤击数：钎扦每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。
4） 、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。
5） 、移位：将触探器搬到下一孔位，以便继续打钎。
6） 、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋棒捣实一次。
7） 、整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况，要写在备注栏内。
8） 、冬雨期施工：基土受雨后，不得进行钎探。基土在冬季钎探时每打几孔后及时覆盖保温材料一次，不能大面积掀开，以免基土受冻。
3、 质量要求
（1）、钎探深度必须符合要求，锤击次数记录准确，不得作假。
（2）、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
4、 成品保护
钎探完成后，应做好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。
5、 应注意的质量问题
（1）、遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤数。
（2）、记录和平面布置图探孔位置填错：
（3）、、将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。发现错误及时修改或补打。
（4）、在记录表上用有色铅笔将不同的钎孔(锤击数的多少)分开。
（5）、在钎探点平面布置图上，注明过硬或过软孔号的位置。遇有特殊地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。
6、 安全措施
（1）、认真贯彻“安全第一，预防为主”的方针，进入施工现场，必须遵守施工现场安全管理制度，戴好完全帽，严禁吸烟，提高职业健康安全意识。
（2）、专业工长负责钎探的实施，并做好原始记录。操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。
二、轻型井点降水工程
1、施工准备
（1）、施工机具
1）、滤管：φ38～55，壁厚为3.0mm的无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端1.4m长范围内，在管壁上钻φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。
2） 、井点管：φ38～55，壁厚为3.0mm的无缝钢管或镀锌管。
3） 、连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
4） 、总管：φ75～102钢管，壁厚为4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
5） 、抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
6） 、移动机具：自制移动式井架(采用旧设备振冲机架)、牵引力为6t的绞车。
7） 、凿孔冲击管：φ219×8的钢管，其长度为10m。
8） 、水枪：φ50×5无缝钢管，下端焊接一个φ16的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。
9）、蛇形高压胶管：压力应达到1.50MPa以上。
10）、高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。
（2）、材料
粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
（3）、技术准备
1）、详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。
2)、、凿孔设备与抽水设备检查。
2、 平整场地
为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。
3、 井点安装
（1）、安装程序
井点放线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。
（2）、井点管埋设
1）、、根据建设单位提供的测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。
2)、用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在0.4～0.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按经验，套管落距在1000mm之内，在射水与套管冲切作用下，大约在10～15min时间之内，井点管可下沉10m左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到300～350mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。
3)、凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直径也应尽量保持上下一致。
4）、井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索提起井点管插人井孔，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，井在井点管与孔壁之间填灌砂石滤层。该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：
5)、砂石必须采用粗砂，以防止堵塞滤管的网眼。
6） 、、滤管应放置在井孔的中间，砂石滤层的厚度应在60～100mm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。
7） 、砂石滤层的填充高度，至少要超过滤管顶以上1000～1800mm厂-般应填至原地下水位线以上，以保证土层水流上下畅通。
8） 井点填砂后，井口以下1.0～1.5m用粘土封口压实，防止漏气而降低降水效果。
（3）、冲洗井管
将φ15～30mm的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，避免出现“死井”。
（4）、管路安装
首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10#铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主管路的流水坡度按坡向泵房5‰的坡度并用砖将主干管垫好。并做好冬季降水防冻保温。
（5）、检查管路
检查集水-下管与井点管连接的胶管的各个接头在试抽水时是否有漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。
在试抽时，应检查整个管网的真空度，应达到550mmHg(73.33kPa)，方可正式投入抽水。
4、 抽水
轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入正常抽水作业。开机7d后将形成地下降水漏斗，井趋向稳定，土方工程可在降水10d后开挖。
5、注意事项
（1）、土方挖掘运输车道不设置井点，这不影响整体降水效果。
（2）、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。抽水应连续进行，特别是开始抽水阶段，时停时抽，会导致井点管的滤网阻塞。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。
（3）、轻型井点降水应经常进行检查，其出水规律应“先大后小，先浑后清”。若出现异常情况，应及时进行检查。
（4）、在抽水过程中，应经常检查和调节离心泵的出水阀门以控制流水量，当地下水位降到所要求的水位后，要减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。
（5）、真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测若抽水过程中发现真空度不足，应立即检查整个抽水系统有无漏气环节，并应及时排除。
（6）、在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的死井，可通过管内水流声、管子表面是否潮湿等方法进行检查。如“死井”数量超过10%，则严重影响降水效果，应及时采取措施，采用高压水反复冲洗处理。
（7）、在打井点之前应勘测现场，采用洛阳铲凿孔，若发现场内有旧基础、隐性墓地等应及早上报。
（8）、如粘土层较厚，沉管速度会较慢，如超过常规沉管时间时，可增大水泵压力，但不要超过1.5MPa。
（9）、主干管流水坡度流向水泵方向。
（10）、如在冬季施工，应做好主干管保温，防止受冻。
（11）、基坑周围上部应挖好水沟，防止雨水流入基坑。
（12）、井点位置应距坑边2～2.5m，以防止井点设置影响坑边土坡的稳定性。水泵抽出的水应按施工方案设置的明沟排出，离基坑越远越好，以防止渗下回流，影响降水效果。
（13）、如场地粘土层较厚，这将影响降水效果，因为粘土的透水性能差，上层水不易渗透下去采取套管和水枪在井点轴线范围之外打孔，用埋设井点管相同成孔作业方法，井内填满粗砂，形成二至三排砂桩，使地层中上下水贯通。在抽水过程中，由于下部抽水，上层水由于重力作用和抽水产生的负压，上层水系很容易漏下去，将水抽走。
三、深井井点降水工程
1、施工准备
1.1、材料
1.1.1无砂混凝土管(滤管)、滤网、2～4mm砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。
1.2、作业条件
1.2.1现场三通一平已完成。
1.2.2地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。
2、工艺流程
井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砾石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井
3、操作要点及技术要求
3.1、定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。
3.2、采用循环钻成孔，孔径一般为600～800mm，用泥浆护壁，孔口设置护筒、，以防孔口塌方，并在一侧设排泥沟、泥浆池。
3.3、 成孔后立即清孔，并安装井管。井管下入后，井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充砾石滤料。
3.4、 安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。
3.5、 水泵安装后，对水泵本身和控制系统做一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。
3.6、 观测井中地下水位变化，做好详细记录。
4. 质量要求
4.1、 基坑周围井点应对称，同时抽水，使水位差控制在要求限度内。
4.2、 井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高0.5m。
4.3、 井管与土壁之间填充的滤料应一次完成，从井底填到井口下1.Om左右，上部采用不含砂石的粘土封口。
4.4、 每台水泵应配置一个控制开关，主电源线路要沿深井排水管路设置。
4.5、 大口井成孔直径必须大于滤管外径30cm以上，确保滤管外围的过滤层厚度。
4.6、 滤管在井孔中位置偏移不得大于滤管壁厚。
5. 安全要求
5.1、 加强水位观测，使靠近建筑物的深井水位与附近水位之差保持不大于l.0m.防止建筑物出现不均匀沉降。
5.2、 施工现场应采用两路供电线路或配备发电设备，正式抽水后干线不得停电、停泵。
5.3、 定期检查电缆密封的可靠性，以防磨损后水渗入电缆芯内，影响正常运转。
5.4、 遵守《北京市建筑工程施工安全操作规程》(DBJ01-62-2002)，严禁带电作业。
5.5、 降水期间，必须24h有专职电工值班，持证操作。
5.6、 潜水泵电缆不得有接头、破损，以防漏电。
6. 环保措施
6.1、 含泥砂的污水，应在污水出口处设置沉淀池或用泥浆车及时运出场外。池内泥砂应及时清理，并做妥善处理，严禁随地排放。
6.2、 施工期间应加强环境噪声的长期监测，指定专人负责实施噪声监测，监测设备应校准、检定合格，在有效期内。测量方法、条件、频度、目标、指标，测点的确定等需符合有关国家噪声管理规定。对噪声超标有关因素及时进行调整，发现不符合，采取纠正与预防措施，并做好记录。
6.3、 泥浆车及车轮携带物应及时进行清洗，洗车污水应经沉淀后排出。
四、无砂大孔混凝土管井降水工程
1 1、工艺特点
沿高层建筑基础或在地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至污水管井。
2 2、材料、机械准备
滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。
3 3、施工准备
3.1、 首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。
3.2、 根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。
3.3、 对设置井点位置进行平整、放线，用白次标明其位置。
4. 管井构造
4.1、 管井的滤管为无砂大孔混凝土管，采用粒径为3～5mm的豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右。最下部一节为有孔滤管，其空隙率为20%～25%。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为φ500、φ600。
5. 工艺流程
施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水
6. 工艺原理
6.1、 管井采用循环成孔钻机成孔，孔的直径约1m左右，泥浆护壁。待钻孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。
6.2、 管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为l:10。
6.3、 进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。
7. 质量要求
7.1、 大口井管降水施工的井深、井距必须根据设计要求定位、施工。
7.2、 降水深度要达到设计要求，其水位线位于基坑底部下0.05～lm，边坡要求稳定。基坑干燥。
7.3、 大口井管抽水采用扬程潜水泵抽水。泵位于井管内，距井盘底座约0.5m，用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。
7.4、 不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。
7.5、 大口井管全面抽水到土方开挖一般为3～5d。
8. 安全环保管理措施
8.1、 所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。操作人员进入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏。
8.2、 做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落入人员和物品。加强成品保护。
8.3、 沿基坑周围安装一条主排水管，一般为101.6～152.4mm钢管，每个潜水泵与主管之间要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。
五、钢筋混凝土预制桩工程
1、作业条件
1.1桩基的轴线和标高均已测定完毕，并经过检查办完预检手续。桩基的轴线和高程的控制桩，要设置在不受打桩影响的地点并妥善保护。
1.2处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或安全时，要会同有关单位采取有效措施，予以处理。
1.3据轴线放出桩位线，用木撅或钢筋头钉好桩位，并用白灰作标志，以便于施打。
1.4场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。
1.5打试验桩。施工前必须打试验桩.其数量不少于2根，确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。
1.6选择和确定打桩机进出路线的打桩顺序，制定施工方案。
2、材料要求
2.1 预制钢筋混凝土桩：规格质量必须符合设计要求和施工质量验收规范的规定，成品购买的有出厂合格证，现场预制的有相关的试验资料。
2.2 焊条(接桩用)：型号、性能必须符合设计要求和有关标准规定。
2.3 钢板(接桩用)：材质、规格符合设计要求，采用低碳钢。
3 施工机具
打桩机、电焊机、桩帽、运桩小车、索具、钢丝绳、钢垫板或槽钢以及木折尺等。
4 质量要求
4.1 混凝土预制桩钢筋骨架质量标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
主筋距桩顶距离
±5mm
2
多节桩锚固钢筋位置
5mm
3
多节桩预埋铁件
±3mm
4
主筋保护层厚度
±5mm
一般项目
1
主筋间距
±5mm
2
桩尖中心线
10mm
3
箍筋间距
±20mm
4
桩顶钢筋网片
±10mm
5
多节桩锚固钢筋长度
±10mm
4.2 钢筋混凝土预制桩质量检验标准
项
序
检查项目
允许偏差或允许值
主控项目
1
桩体质量检验
按基桩检测技术规范
2
桩位偏差
见下表
3
承载力
按基桩检测技术规范
一般项目
1
砂、石、水泥、钢材等原材料（现场预制时）
符合设计要求
2
混凝土配合比及强度（现场预制时）
符合设计要求
3
成品桩外形
表面平整，颜色均匀，掉角深度＜10mm，蜂窝面积小于总面积0.5％
4
成品桩裂缝（收缩裂缝或起吊、装运、堆放引起的裂缝）
深度＜20mm，宽度＜0.25mm，横向裂缝不超过边长的一半
5
成
品
桩
尺
寸
横截面边长
mm
±5
桩顶对角线差
mm
＜10
桩尖中心线
mm
＜10
桩身弯曲矢高
＜1/1000L
桩顶平整度
mm
2
6
电
焊
接
桩
焊缝质量
见GB50202中表5.5.4-2
电焊结束后停歇时间
min
＞8.0
上下节平面偏差
mm
＜10
节点弯曲矢高
＜1/1000L
7
硫磺胶泥接桩
胶泥浇注时间
min
＜2
浇注后停歇时间
min
＞7
8
桩顶标高
mm
±50
9
停锤标准
设计要求
4.3 打(压)入钢筋混凝土预制桩的桩位偏差
打(压)入钢筋混凝土预制桩的桩位偏差，必须符合下表规定。斜桩倾斜度的偏差不得大于倾斜角正切位的15%(倾斜角系桩的纵向中心线与铅垂线间的夹角)。
序号
检查项目
允许偏差（mm）
1
盖有基础梁的桩：
4.3.1 垂直基础梁的中心线
4.3.2 沿基础梁的中心缝
100+0.01H
150+0.01H
2
桩数为1～3根桩基中的桩
100
3
桩数为4～16根桩基中的桩
1/2桩径或边长
4
桩数大于16根桩基中的桩：
最外边的桩
中间桩
1/2桩径或边长
1/2桩径或边长
注：H为施工现场地面标高与桩顶设计标高的距离。
5 工艺流程
桩机就位→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位。
6 操作工艺
6.1桩机就位：打桩机就位时，要对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
6.2 起吊预制桩
6.2.1 先拴好吊桩用的钢丝绳和索具，然后用索具捆住桩上端吊环附近处，一般不超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
6.3 稳桩
6.3.1 桩尖插人桩位后，先用较小的落距锤击l～2次，桩入土一定深度.再使桩垂直稳定。10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。桩插入时垂直度偏差不得超过0.5%。桩在打入前，要在桩的机面或桩架上设置标尺，以便在施工中观测、记录。
6.4 打桩
6.4.1 用落锤或单动锤打桩时，锤的最大落距不能超过1.Om；用柴油锤打桩时，应使锤跳动正常。
6.4.2 打桩要重锤低击，锤重的选择要根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。
6.4.3 打桩顺序根据基础的设计标高，先深后浅；依桩的规格要先大后小，先长后短。由于桩的密集程度不同，可自中间向两个方向对称进行或向四周进行;也可由一侧向单一方向进行。
6.5 接桩
6.5.1 在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件要清洁，上下节之间的间隙要用铁片垫实焊牢；焊接时，要采取措施，减少焊缝变形；焊缝要连续焊满。
6.5.2 接桩时，一般在距地面lm左右时进行。上下桩节的中心线偏差不得大于10mm，节点折曲矢高不得大于1‰桩长。
6.5.3 接桩处入土前，要对外露铁件，再次补刷防腐漆。
6.6 送桩
6.6.1 设计要求送桩时，送桩的中心线要与桩身吻合一致，才能进行送桩。若桩顶不平，可用麻袋或厚纸垫平。送桩留下的桩孔要立即回填密实。
6.7 检查验收
6.7.1 每根桩达到贯入度要求，桩尖标高进入持力层，接近设计标高或打至设计标高时，要进行中间验收。在控制时，一般要求最后三次十锤的平均贯人度，不大于规定的数值或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录。如发现桩位与要求相差较大时，要会同有关单位研究处理，然后移桩机到新桩位。
6.7.2待全部桩打完后，开挖至设计标高，做最后检查验收，并将技术资料整理完毕提交甲方。
7 打桩过程中，遇见下列情况要暂停，并及时与有关单位研究处理：
7.1 贯入度剧变;
7.2 桩身突然发生倾斜、位移或有严重回弹;
7.3 桩顶或桩身出现严重裂缝或破碎;
7.4 冬期在冻土区打桩有困难时，要先将冻土挖除或解冻后进行。
8 成品保护
8.1 桩应达到设计强度的70%方可起吊，达到100%才能运输。
8.2桩在起吊及搬运时，必须做到吊点符合设计要求，要平稳并不得损坏。
8.3桩的堆放要符合下列要求：
8.3.1场地平整、坚实，不得产生不均匀下沉；
8.3.2垫木与吊点的位置要相同，并保持在同一平面内；
8.3.3同桩号的桩要堆放在一起，而桩尖要同向一端；
8.3.4多层垫木要上下对齐，最下层的垫木要适当加宽。堆放层数一般不超过4层。
8.4妥善保护好桩基的轴线和标高控制桩，不得由于碰撞和振动而位移。
8.5打桩时如发现地质资料与提供的数据不符时，要停止施工，并与有关单位共同研究处理。
8.6在邻近有建筑物或岸边、斜坡上打桩时，要会同有关单位采取有效的加固措施。施工时要随时进行观测，确保避免因打桩振动而发生安全事故。
8.7打桩完毕进行基坑开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。
9. 要注意的质量问题
9.1、 预制桩必须提前定货加工，打桩时预制桩的强度必须达到设计强度的100%，并应增加养护期一个月后方准施打。
9.2、 桩身断裂：由于桩身弯曲过大，强度不足及地下有障碍物等原因造成，或桩在堆放、起吊、运输过程中产生断裂，没有发现所致原因，要及时检查。
9.3、 桩顶碎裂：由于桩顶强度不够及钢筋网片不足、主筋距桩顶面太小，或桩顶不平、施工机
具选择不当等原因所造成。应加强施工准备时的检查。
9.4、 桩身倾斜：由于场地不平、打桩机底盘不水平或稳桩不垂直、桩尖在地下遇见硬物等原因所造成。要严格按工艺操作规定执行。
9.5、 接桩处拉脱开裂：连接处表面不干净、连接铁件不平、焊接质量不符合要求、接桩上下中心线不在同一条线上等原因所造成。应保证接桩的质量。
六、泥浆护壁回转钻孔灌注桩工程
1、施工准备
1.1、作业条件
1.1.1地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。
1.1.2场地标高一般为承台梁的上皮标高，并已经过夯实或碾压。
1.1.3制作好钢筋笼。
1.1.4根据放出的轴线及桩位点，抄上水平标高木橛，井经过验收签字。
1.1.5选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案。
1.1.6正式施工前要做成孔试验，数量不少于2根。
1.2材料要求
1.2.1水泥：根据设计要求确定水泥品种、强度等级。
1.2.2砂：中砂或粗砂，含泥量不大于5%。
1.2.3石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
1.2.4水：使用自来水或不含有害物质的洁净水。
1.2.5粘土：可就地选择塑性指数Ip≥17的粘土。
1.2.6外加早强剂通过试验确定。
1.2.7钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂捡验报告和进场复验报告。
1.3、施工机具
回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管、插人式振捣棒、线坠等。
2、质量要求
混凝土灌注桩钢筋笼质量检验标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。
项
序
检查项目
允许偏差或允许值（mm）
主控项目
1
主筋间距
±10
2
多节桩锚固钢筋位置
100
一般项目
1
钢筋材质检验
设计要求
2
箍筋间距
±20
3
直径
±10
混凝土灌注桩的桩位偏差
灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出0.5m。每浇注50m3必须有l组试件，小于50m3的桩每根桩必须有l组试件。
序号
成孔方法
桩径允许偏差（mm）
垂直度允许偏差（mm）
桩位允许偏差值（mm）
1～3根单排桩基垂直于中心线方向和群桩基础的边桩
条形桩基沿中心线方向和群桩基础的中间桩
1
泥浆护壁钻孔桩
D≤1000mm
±50
＜1
D/6，且不大于100
D/4，且不大于150
D＞1000mm
±50
100+0.01H
150+0.01H
2
套管成孔灌注桩
D≤500mm
-20
＜1
70
150
D＞500mm
100
150
3
干成孔灌注桩
-20
＜1
70
150
4
人工挖孔桩
混凝土护壁
+50
＜0.5
50
150
钢套管护壁
+50
＜1
100
200
注：
1.桩径允许偏差的负值是指个别断面。
2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。
3.H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径。
混凝土灌注桩质量标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
桩位
见上表灌注桩的桩位允许偏差
2
孔深（mm）
+300
3
桩体质量检验
按基桩检测技术规范
4
混凝土强度
设计要求
5
承载力
按基桩检测技术规范
一般项目
1
垂直度
见上表灌注桩的桩位允许偏差
2
桩径
见上表灌注桩的桩位允许偏差
3
泥浆比重（粘土或砂性土中）
1.15～1.20
4
泥浆面标高（高于地下水位）（m）
0.5～1.0
5
沉渣厚度：端承桩（mm）
摩擦桩（mm）
≤50
≤150
6
混凝土坍落度：水下灌注（mm）
干施工（mm）
160～220
70～100
7
钢筋笼安装深度（mm）
±100
8
混凝土充盈系数
＞1
9
桩顶标高（mm）
+30,-50
3、工艺流程
钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→浇筑混凝土→拔出导管→插桩顶钢筋。
4、操作工艺
4.1、泥浆的制备和处理
4.1.1 除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根据施工机械、工艺及穿越土层进行配合比设计。
4.1.2 泥浆护壁要符合下列规定
4.1.3 施工期间护筒内的泥浆面要高出地下水位1.0m以上，在受水位涨落影响时，泥浆面要高出最高水位1.5m以上。
4.1.4 在清孔过程中，要不断置换泥浆，直至浇筑混凝±。
4.1.5 浇筑混凝土前，孔底500mm以内的泥浆比重要小于1.25；含砂率≤8%；粘度28s。
4.1.6 在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。
4.1.7 废弃的泥浆、渣要按环境保护的有关规定处理。
4.2 钻孔机就位
钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
4.3 钻孔及注泥浆
调直机架挺杆，对好桩位(用对位圈)，开动机器钻进，出土，达到一定深度(视土质和地下水情况)钻孔，孔内注入事先调制好的泥浆，然后继续进钻。
4.4 下套管(护筒)
4.4.1 钻孔深度达到5m左右时，提钻下套管。
4.4.2 套管内径应大于钻头100mm。
4.4.3 套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔中心线偏差不大于50mm。
4.4.4 套管埋设深度：在粘性土中不小于lm，在砂土中不小于1.5m，并要保持孔内泥浆面高出地下lm以上。
4.5 继续钻孔
防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时， 可继续钻深lm左右，作为插入深度。在施工过程中经常测定泥浆相对密度。
4.6 孔底清理及排渣
4.6.1 在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。排渣泥浆的相对密度控制在1.1～1.2。
4.6.2 在砂土和较厚的夹砂层中成孔时，泥浆相对密度要控制在1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要控制在1.3～1.5。
4.6.3 吊放钢筋笼：钢筋笼放前要绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，要立即固定，防止上浮。
4.7 射水清底
在钢筋笼内插入混凝土导管(管内有射水装置)，通过软管与高压泵连接，开动泵水即射出。射水后孔底的沉渣即悬浮于泥浆之中。
4.8 浇筑混凝土
停止射水后，要立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。
4.8.1 水下浇筑混凝土要连续施工，导管底端埋入混凝土的深度为0.8～1.3m，导管的第一节底管长度≥4m。
4.8.2 混凝土的配制：
4.8.2.1 配合比经试验室试配确定，试配强度比设计强度提高10%～15%；
4.8.2.2 水灰比不宜大于0.6；
4.8.2.3 有良好的和易性，在规定的浇筑期内，坍落度为160～220mm；在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为140～160mm；
4.8.2.4 水泥用量一般为350～400kg/m3，砂率一般为45%～50%。
4.9 拔出导管
混凝土浇筑到桩顶时，要及时拔出导管。但混凝土的上顶标高一定要符合设计及规范要求。
4.10 桩顶锅筋
桩顶上的插筋一定要保持垂直插入，有足够锚固长度和保护层，防止插偏和插斜。
4.11 块留置
同一配合比的试块，每班不得少于1组。每根灌注桩不得少于l组。
4.12 期施工
4.12.1 不宜在冬期进行。
4.12.2 雨天施工现场必须有排水措施，严防地面雨水流人桩孔内。要防止桩机移动，以免造成桩孔歪斜等情况。
5 成品保护
5.1 钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入桩孔内，要牢固确定其位置，防止上浮。
5.2 灌注桩施工完毕进行基础开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并要检查每根桩的纵横位置偏差。
5.3 在钻孔机安装，钢筋笼运输及混凝土浇筑时，均要注意保护好现场的轴线桩，高程桩，并经常予以核校。
5.4 桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。
5.5 桩头的混凝土强度没有达到5MPa时，不得碾压，以防桩头损坏。
6 要注意的质量问题
6.1 泥浆护壁成孔时，发生斜孔、弯孔、缩孔和塌孔或沿套管周围冒浆以及地面沉陷等情况，要停止钻进。经采取措施后，方可继续施工。
6.2 钻进速度，要根据土层情况、孔径、孔深、供水或供浆量的大小、钻机负荷以及成孔质量等具体情况确定。
6.3 水下混凝土面平均上升速度不小于0.25m3/h。浇筑前，导管中要设置球、塞等物隔水，浇筑时，导管插入混凝土的深度不小于lm。
6.4 施工中要经常测定泥浆密度，并定期测定粘度、含砂率和胶体率。泥浆粘度18～22，含砂率不大于4%～8%，胶体率不小于90%。
6.5 清孔过程中，必须及时补给足够的泥浆，井保持浆面稳定。
6.6 钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，必须加强对操作工人的技术交底，严格执行加固的技术措施。
6.7 混凝土浇到接近桩顶时，随时测量顶部标高，以免过多截桩或补桩。
七、人工挖孔灌注桩工程
1、施工准备
1.1、作业条件
1.1.1、人工成孔桩孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，迸行井壁支护的计算和设计。
1.1.2、开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
