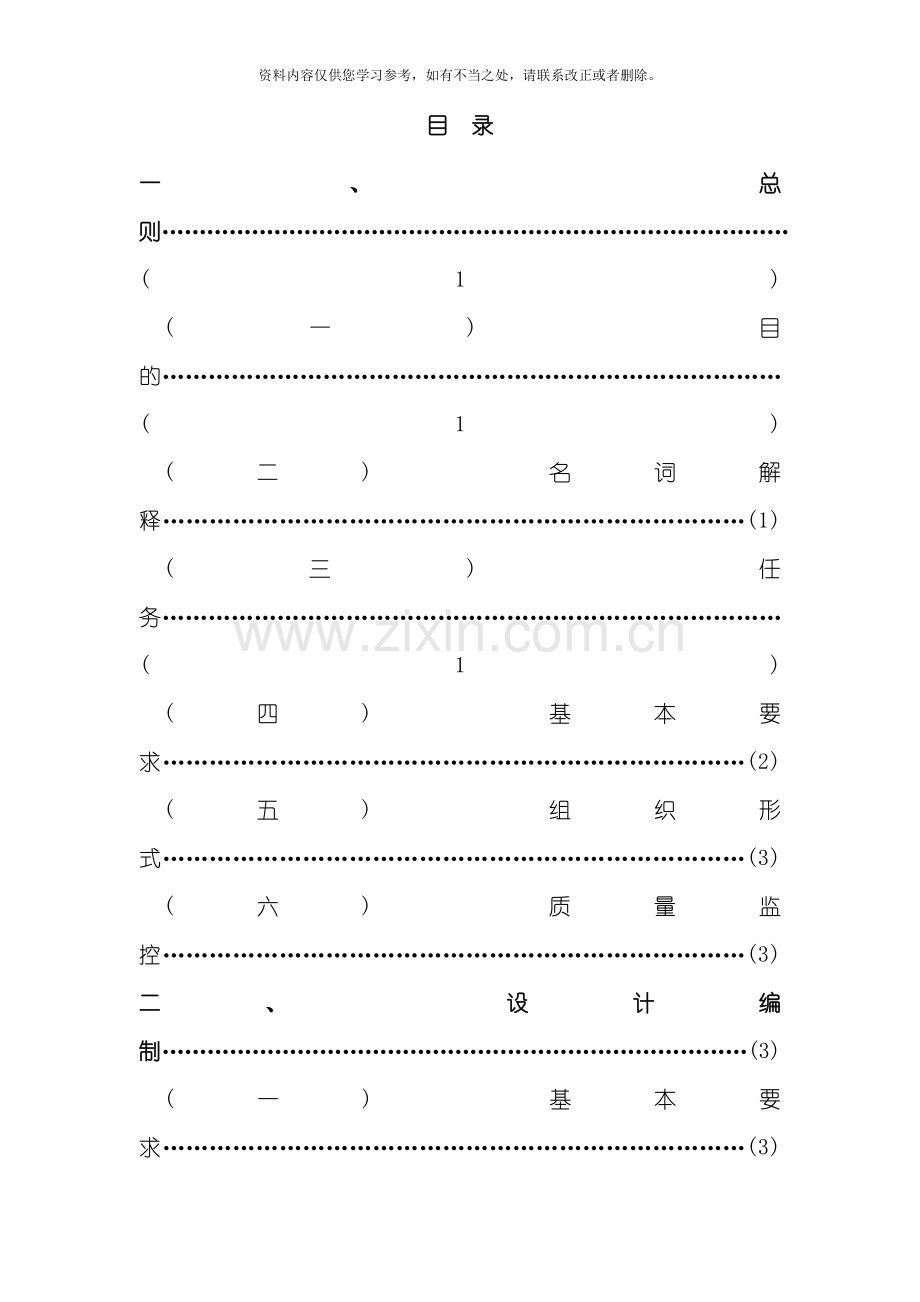

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。县(市)地质灾害调查与区划基本要求实 施 细 则( 修订稿) 国土资源部二六年四月目 录一、 总则(1)(一) 目的(1)(二) 名词解释(1)(三) 任务(1)(四) 基本要求(2)(五) 组织形式(3)(六) 质量监控(3)二、 设计编制(3)(一) 基本要求(3)(二) 设计书提纲(4)三、 野外调查(5) (一) 调查要点(5) (二) 野外调查记录要求 (14) (三) 野外调查记录形式(16) (四) 工作手图和清图填绘要求(17)四、 地质灾害群测群防网络建设 (18)(一)群众监测网络建设(18)(二)群专结合的预报预警系统建设(20)五、 室内资料分析整理(20)(一) 基本要求(20)(二) 地质灾害易发区划分(20)(三) 重点防治区的确定(23)(四) 成果图件编制(23)(五) 成果报告编制(24)(六) 报告附件(26)六、 地质灾害信息系统建设(27)附件1: 县( 市) 地质灾害调查表附件2: 县( 市) 地质灾害调查与区划成果图图例一、 总 则( 一) 目的为查明中国地质灾害严重县(市)的地质灾害隐患, 划定地质灾害易发区, 健全群专结合的监测网络, 有计划地开展地质灾害防治, 建立地质灾害信息系统, 减少灾害损失, 保护人民生命财产安全, 开展县( 市) 地质灾害调查与区划。( 二) 名词解释1、 地质灾害: 本细则所称地质灾害, 包括自然因素或者人为活动引发的危害人民生命和财产安全的滑坡、 崩塌、 泥石流、 地面塌陷、 地裂缝、 地面沉降等与地质作用有关的灾害。2、 地质灾害隐患: 本细则所称地质灾害隐患, 包括可能危害人民生命和财产安全的不稳定斜坡、 潜在滑坡、 潜在崩塌、 潜在泥石流和潜在地面塌陷, 以及已经发生但当前还不稳定的滑坡、 崩塌、 泥石流、 地面塌陷等。3、 灾情: 本细则所称灾情为地质灾害的危害性, 包括地质灾害造成的人员伤亡和直接经济损失。4、 险情: 本细则所称险情为地质灾害隐患的潜在危害性, 包括地质灾害隐患威胁的人数和威胁财产数( 潜在经济损失) 。( 三) 任务1、 ”以人为本”, 对城镇、 厂矿、 村庄、 风景名胜区、 重要交通干线和重要工程设施分布区不稳定斜坡( 变形斜坡) 、 泥石流潜在发育区以及潜在地面塌陷区进行调查, 并对其稳定程度和潜在危害( 险情) 进行初步评价。2、 对已发生的滑坡、 崩塌、 泥石流、 地面塌陷、 地裂缝、 地面沉降等地质灾害点进行调查。查清其分布范围、 规模、 结构特征、 影响因素、 引发因素等, 并对其稳定性、 危害性( 灾情) 及潜在危害性( 险情) 进行评价。3、 划定地质灾害易发区。4、 协助当地政府建立地质灾害群测群防网络和编制特大型、 大型地质灾害隐患点的防灾预案。5、 结合调查成果, 对所属县(市)有关人员进行地质灾害防灾减灾知识培训, 指导地质灾害的监测与预警工作。6、 开展地质灾害防治区划。7、 建立地质灾害信息系统。( 四) 基本要求1、 地质灾害调查应在充分收集、 利用已有资料的基础上进行。收集资料内容包括与地质灾害形成条件相关的气象水文、 地形地貌、 地质构造、 区域构造、 第四纪地质、 水文地质条件、 生态环境以及人类活动与社会经济发展计划等。2、 地质灾害调查的主要内容包括不稳定斜坡、 滑坡、 崩塌、 泥石流、 地面塌陷、 地裂缝、 地面沉降。根据工作区实际情况, 能够增加其它种类的地质灾害调查内容。3、 地质灾害调查应充分发动群众, 采取有关部门和群众报险与专业人员调查相结合的方式进行。对于前人文献已有记载的以及当地群众和有关部门报告的地质灾害点, 必须逐一进行现场调查; 对于主要的居民点, 无论有无地质灾害分布, 都必须进行现场调查; 对于据地质条件判断可能遭受地质灾害威胁的一般居民点, 也必须进行现场调查。4、 地质灾害调查必须做到”一点一卡”。按照卡片要求的内容逐一填写, 对地质灾害的主要要素的描述不得遗漏。5、 地质灾害调查必须按照统一的格式要求建立相应的信息系统。6、 列入年度计划的县(市), 承担调查任务的单位须编制调查设计书。经省、 自治区、 直辖市国土资源行政主管部门审批后开展调查工作。7、 县( 市) 地质灾害调查与区划成果资料( 含文字报告、 图件、 附件、 附表和有关原始资料等) 均以纸介质和电子文档( 光、 磁盘) 两种形式汇交。所汇交的资料均应严格按照有关规定、 标准复制。光( 磁) 盘数据资料, 必须与纸介质成果资料内容一致。8、 每个县(市)地质灾害调查工作应在一年内完成。( 五) 组织形式1、 成立由县(市)政府领导、 承担调查任务的地勘单位领导及有关部门成员参加的项目协调领导小组。负责组织和协调项目的实施。2、 在协调小组领导下, 由承担调查任务的地勘单位和县(市) 国土资源主管部门组成若干联合调查组开展工作。3、 每个县(市)调查组专业技术人员不应少于2人。其中, 具有中、 高级技术职称而且有经验的专业人员不应少于1人。4、 在开展调查工作前, 专业调查组应协助当地政府举办地质灾害调查基层干部培训班。( 六) 质量监控1、 县( 市) 地质灾害调查与区划项目应由具备地质灾害防治工程勘查资质的单位承担。2、 项目承担单位必须按照审批后的设计书要求组织实施, 如需要对设计进行较大变更、 调整, 应报原审批部门备案或重新审批。3、 项目承担单位应按时开展对项目实施阶段的自检、 互检、 专检的质量控制措施。4、 在项目实施过程中, 省及当地国土资源主管部门应组织有关专家对调查工作进行野外抽查和验收。质量不合格者, 必须返工, 直至质量合格。5、 项目承担单位提交的成果报告送审稿, 经省( 区、 市) 国土资源行政主管部门组织有关专家评审经过并经审批后, 方可提供当地政府使用, 并按规定进行资料归档。二、 设计编制( 一) 基本要求1、 设计书应充分收集前人资料, 特别是收集省( 自治区、 直辖市) 、 市( 州) 、 县三级地质灾害年度防治预案和应急防灾减灾工作资料, 并进行综合研究, 使设计书有充分的依据和可操作性, 确保调查成果的质量。2、 设计书应充分了解地方国民经济建设与社会发展情况, 以及对地质灾害防灾减灾的需求和要求, 使工作目的明确, 针对性强。3、 设计书应符合有关标准、 规范、 规定、 条例及要求, 内容完整, 重点突出, 附图附表齐全。( 二) 设计书提纲设计书提纲包括如下内容: 前言一 目的任务二 工作区范围和自然地理概况三 以往工作程度及评述第一章 区域环境地质条件和地质灾害现状第一节 区域环境地质条件第二节 地质灾害现状第三节 影响地质灾害易发程度的地质条件分析第二章 工作部署及进度安排第一节 工作部署原则第二节 工作部署第三节 工作量与工作进度第三章 工作方法及技术要求第一节 工作方法第二节 技术要求第四章 组织管理第一节 组织管理第二节 项目组人员与分工第五章 保障措施第一节 项目全面质量管理措施第二节 安全及劳动保护措施第六章 经费预算第七章 预期成果第一节 成果报告第二节 成果图件第三节 附件第四节 提交成果时间附图: 地质灾害调查与区划工作部署图, 比例尺1/10万。三、 野外调查( 一) 调查要点1、 不稳定斜坡调查要点调查的内容包括: 构成斜坡的地层岩性、 风化程度、 厚度、 软弱夹层岩性及产状; 断裂、 节理、 裂隙发育特征及产状; 风化残坡积层岩性、 厚度; 山坡坡型、 坡度、 坡向和坡高; 岩土体中结构面与斜坡坡向的组合关系。不稳定斜坡与建筑物的平面关系( 如: 房屋与高陡边坡的距离) 。调查斜坡周围, 特别是斜坡上部暴雨、 地表水渗入或地下水对斜坡稳定的影响、 人为工程活动对斜坡的破坏情况等。对可能构成崩塌、 滑坡的结构面的边界条件、 坡体异常情况等进行调查分析, 以此判断斜坡发生崩塌、 滑坡、 泥石流等地质灾害的危险性及可能的影响范围。有下列情况之一者, 应视为该斜坡具备失稳条件: ( 1) 各种类型的危岩体; ( 2) 斜坡岩体中有倾向坡外、 倾角小于坡角的结构面存在; ( 3) 斜坡被两组或两组以上结构面切割, 形成不稳定棱体, 其底棱线倾向坡外, 且倾角小于斜坡坡角; ( 4) 斜坡后缘已产生拉裂缝; ( 5) 顺坡走向卸荷裂隙发育的高陡斜坡或凹腔深度大于裂隙带; ( 6) 岸边裂隙发育、 表层岩体已发生蠕动或变形的斜坡; ( 7) 坡足或坡基存在缓倾的软弱层; ( 8) 位于库岸或河岸水位变动带, 渠道沿线或地下水溢出带附近, 工程建成后可能经常处于浸湿状态的软质岩石或第四系沉积物组成的斜坡; ( 9) 其它根据地貌、 地质特征分析或用图解法初步判定为可能失稳的斜坡。斜坡稳定性调查表( 附表1) 中有关栏目填写要求如表1: 表1 斜坡稳定性调查表填写说明条 目填 写 内 容名称以距离调查点最近的地名命名。地理位置详细到乡、 村、 组(社), 地理坐标以调查范围的中心点为准, 在地形图上量取。野外编号以所在县(市)名称汉语拼音的声母加上调查表的顺序号作为野外编号。如: 巴东县BDl、 BD2、 , 攀枝花市PZHl、 PZH2、 。室内编号按邮政编码方式( 地质灾害信息系统建设数据编码要求) 编码。成因时代第四系地层时代代号加成因代号, 如第四系全新统坡积物代号为Q4dl; 基岩标注到组, 如侏罗系蓬莱镇组代号为J3p。产状用倾向、 倾角表示, 如: 倾向125、 倾角30, 表示为12530。地震烈度可用国家地震局1990年编制的50年内超越概率为10%的地震烈度区划数据。微地貌60为陡崖, 2560为陡坡, 825为缓坡, 8为平台。坡形指斜(边)坡剖面形态, 分为凸形、 凹形、 线形、 阶状等形态。坡向指主体坡面倾向, 用方位角表示。构造部位指与调查点附近主要构造的关系, 如某断层的上盘、 下盘或断裂带上; 某背斜、 向斜的某翼、 轴部或倾伏端等。土地使用填写调查点及其附近的土地使用现状。结构类型分为块体状、 块状、 层状和软弱基座等4种基本类型; 层状斜坡结构根据岩层(或其它结构面)倾角大小及与坡面的关系可再分为顺向坡、 逆向坡、 斜向坡、 横向坡和近水平岩层斜坡等5个亚型; 顺向坡还可再细分为缓倾顺向坡和陡倾顺向坡。控滑结构面类型分为层理面、 片(劈)理面、 节理裂隙面、 松散盖层与基岩接触面、 泥化夹层、 层内错动带、 构造错动带、 断层、 老滑坡面等。密实度分为密实、 中密、 稍密、 松散4级。2、 滑坡调查要点( 1) 调查的范围应包括滑坡区及其邻近稳定地段, 一般包括滑坡后壁外一定距离( 滑坡滑动会影响和危害的区域) , 滑坡体两侧自然沟谷和滑坡舌前缘一定距离或江、 河、 湖水边; ( 2) 注意查明滑坡的发生与地层结构、 岩性、 断裂构造( 岩体滑坡尤为重要) 、 地貌及其演变、 水文地质条件、 地震和人为活动因素的关系, 找出引起滑坡或滑坡复活的主导因素; ( 3) 调查滑坡体上各种裂缝的分布特征, 发生的先后顺序、 切割和组合关系, 分清裂缝的力学属性, 如拉张、 剪切、 鼓胀裂缝等, 藉以作为滑坡体平面上分块、 分条和纵剖面分段的依据, 分析滑坡的形成机制; ( 4) 经过裂缝的调查, 藉以分析判断滑动面的深度和倾角大小。滑坡体上裂缝纵横, 往往是滑动面埋藏不深的反映; 裂缝单一或仅见边界裂缝, 则滑动面埋深可能较大; 如果基础埋深不大的挡土墙开裂, 则滑动面往往不会很深; 如果斜坡已有明显位移, 而挡土墙等依然完好, 则滑动面埋深较深; 滑坡壁上的平缓擦痕的倾角, 与该处滑动面倾角接近一致; 滑坡体的差速裂缝两壁也会出现缓倾角擦痕, 同样是下部滑动面倾角的反映; ( 5) 对岩体滑坡应注意调查缓倾角的层理面、 层间错动面、 不整合面、 假整合面、 断层面、 节理面和片理面等, 若这些结构面的倾向与坡向一致, 且其倾角小于斜坡前缘临空面倾角, 则很可能发展成为滑动面。对土体滑坡, 则首先应注意土层与岩层的接触面构成的滑带形态特征及控制因素, 其次应注意土体内部岩性差异界面; ( 6) 调查滑动体上或其邻近的建、 构筑物( 包括支挡和排水构筑物) 的裂缝, 但应注意区分滑坡引起的裂缝与施工裂缝、 填方基础不均匀沉降裂缝、 自重与非自重黄土湿陷裂缝、 膨胀土裂缝、 温度裂缝和冻胀裂缝的差异, 避免误判; ( 7) 调查滑带水和地下水情况, 泉水出露地点及流量, 地表水自然排泄沟渠的分布和断面, 湿地的分布和变迁情况等; ( 8) 围绕判断是首次滑动的新生滑坡还是再次滑动的古( 老) 滑坡进行调查。古( 老) 滑坡的识别标志见表2。表2 古( 老) 滑坡的识别标志标 志内 容等级类别亚类形态宏观形态1圈椅状地形B2双沟同源地貌B3坡体后缘出现洼地C4大平台地形( 与外围不一致、 非河流阶地、 非构造平台或风化差异平台) C5不正常河流弯道C微观形态6反倾向台面地形C7小台阶与平台相间C8马刀树或醉汉林C9坡体前方、 侧边出现擦痕面、 镜面( 非构造成因) A10浅部表层坍滑广泛C地层老地层变动11明显的产状变动( 排除了别的原因) B12架空、 松弛、 破碎C13大段孤立岩体掩覆在新地层之上A14大段变形岩体位于土状堆积物之中B新地层变动15变形、 变位岩体被新地层掩覆C16山体后部洼地内出现局部湖相地层B17变形、 变位岩体上掩覆湖相地层C18上游方出现湖相地层C变形等19古墓、 古建筑变形C20构成坡体的岩土结构零乱、 强度低B21开挖后易坍滑C22斜坡前部地下水呈线状出露、 湿地C23古树等被掩埋C历史记载访问材料24发生过滑坡的记载和口述A25发生过变形的记载和口述C注: 属A级标志, 可单独判别为属古、 老滑坡; 二个B级标志或一个B级、 二个C级, 或4个C级标志可判别为古、 老滑坡。迹象愈多, 则判别的可靠性愈高。( 9) 当地整治滑坡的经验和教训。(10) 调查滑坡已经造成的损失, 滑坡进一步发展的影响范围及潜在损失。填表见附表2。3、 崩塌调查要点崩塌调查包括危岩体调查和已有崩塌堆积体调查。危岩体调查应包括下列内容: ( 1) 危岩体位置、 形态、 分布高程、 规模。( 2) 危岩体及周边的地质构造、 地层岩性、 地形地貌、 岩(土)体结构类型、 斜坡组构类型。岩土体结构应初步查明软弱(夹)层、 断层、 褶曲、 裂隙、 裂缝、 临空面、 侧边界、 底界(崩滑带)以及它们对危岩体的控制和影响。( 3) 危岩体及周边的水文地质条件和地下水赋存特征。( 4) 危岩体周边及底界以下地质体的工程地质特征。( 5) 危岩体变形发育史。历史上危岩体形成的时间, 危岩体发生崩塌的次数、 发生时间, 崩塌前兆特征、 崩塌方向、 崩塌运动距离、 堆积场所、 崩塌规模、 引发因素, 变形发育史、 崩塌发育史、 灾情等。( 6) 危岩体成因的动力因素。包括降雨、 河流冲刷、 地面及地下开挖、 采掘等因素的强度、 周期以及它们对危岩体变形破坏的作用和影响。在高陡临空地形条件下, 由崖下硐掘型采矿引起山体开裂形成的危岩体, 应详细调查采空区的面积、 采高、 分布范围、 顶底板岩性结构, 开采时间、 开采工艺、 矿柱和保留条带的分布, 地压现象(底鼓、 冒顶、 片帮、 鼓帮、 开裂、 压碎、 支架位移破坏等)、 地压显示与变形时间, 地压监测数据和地压控制与管理办法, 研究采矿对危岩体形成与发展的作用和影响。( 7) 分析危岩体崩塌的可能性, 初步划定危岩体崩塌可能造成的灾害范围。 ( 8) 危岩体崩塌后可能的运移斜坡, 在不同崩塌体积条件下崩塌运动的最大距离。在峡谷区, 要重视气垫浮托效应和折射回弹效应的可能性及由此造成的特殊运动特征与危害。( 9) 危岩体崩塌可能到达并堆积的场地的形态、 坡度、 分布、 高程、 地层岩性与产状及该场地的最大堆积容量。在不同体积条件下, 崩塌块石越过该堆积场地向下运移的可能性, 最终堆积场地。( 10) 调查崩塌已经造成的损失, 崩塌进一步发展的影响范围及潜在损失。已有崩塌堆积体调查应包括下列内容: ( 1) 崩塌源的位置、 高程、 规模、 地层岩性、 岩(土)体工程地质特征及崩塌产生的时间。( 2) 崩塌体运移斜坡的形态、 地形坡度、 粗糙度、 岩性、 起伏差, 崩塌方式、 崩塌块体的运动路线和运动距离。( 3) 崩塌堆积体的分布范围、 高程、 形态、 规模、 物质组成、 分选情况、 植被生长情况、 块度、 结构、 架空情况和密实度。( 4) 崩塌堆积床形态、 坡度、 岩性和物质组成、 地层产状。( 5) 崩塌堆积体内地下水的分布和运移条件。( 6) 评价崩塌堆积体自身的稳定性和在上方崩塌体冲击荷载作用下的稳定性, 分析在暴雨等条件下向泥石流、 崩塌转化的条件和可能性。填表见附表3。4、 泥石流调查要点泥石流沟谷在地形地貌和流域形态上往往有其特殊反映, 典型的泥石流沟谷, 形成区多为高山环抱的山间盆地。流通区多为峡谷, 沟谷两侧山坡陡峻, 沟床顺直, 纵坡梯度大。堆积区则多呈扇形或锥形分布, 沟道摆动频繁, 大小石块混杂堆积, 垄岗起伏不平。对于典型的泥石流沟谷, 这些区段均能明显划分, 但对不典型的泥石流沟谷, 则无明显的形成区、 流通区与堆积区。研究泥石流沟谷的地形地貌特征, 可从宏观上判定沟口是否属泥石流沟谷, 并进一步划分其区段。调查范围应包括沟谷至分水岭的全部地段和可能受泥石流影响的地段, 主要包括泥石流的形成区、 流通区、 堆积区。应调查下列内容: ( 1) 冰雪融化和暴雨强度、 前期降雨量、 一次最大降雨量, 一般及最大流量, 地下水活动情况; ( 2) 地层岩性、 地质构造、 不良地质现象、 松散堆积物的物质组成、 分布和储量; ( 3) 沟谷的地形地貌特征, 包括沟谷的发育程度、 切割情况、 坡度、 弯曲、 粗糙程度。划分泥石流的形成区、 流通区和堆积区, 圈绘整个沟谷的汇水面积; ( 4) 形成区的水源类型、 水量、 汇水条件、 山坡坡度、 岩层性质及风化程度, 断裂、 滑坡、 崩塌、 岩堆等不良地质现象的发育情况及可能形成泥石流固体物质的分布范围、 储量; ( 5) 流通区的沟床纵横坡度、 跌水、 急湾等特征, 沟床两侧山坡坡度、 稳定程度, 沟床的冲淤变化和泥石流的痕迹; ( 6) 堆积区的堆积扇分布范围、 表面形态、 纵坡, 植被, 沟道变迁和冲淤情况; 堆积物的性质、 层次、 厚度、 一般和最大粒径及分布规律。判定堆积区的形成历史、 划分古泥石流扇和新泥石流扇, 新泥石流扇的堆积速度,估算一次最大堆积量; ( 7) 泥石流沟谷的历史。历次泥石流的发生时间、 频数、 规模、 形成过程、 爆发前的降水情况和爆发后产生的灾害情况。区分正常沟谷还是低频率泥石流沟谷。( 8) 开矿弃渣、 修路切坡、 砍伐森林、 陡坡开荒及过度放牧等人类活动情况; ( 9) 当地防治泥石流的措施和建筑经验。(10) 调查泥石流已经造成的损失, 泥石流进一步发展的影响范围及潜在损失。泥石流沟堵塞程度分级如表3: 表3 泥石流沟堵塞程度分级堵塞程度特 征严重沟槽弯曲, 河段宽窄不均, 卡口、 陡坎多。大部分支沟交汇角度大。形成区集中, 沟槽堵塞严重, 阵流间隔时间长。中等沟槽较顺直, 河段宽窄较均匀, 陡坎、 卡口不多。主支沟交角多数小于60度。形成区不太集中, 河床堵塞情况一般。轻微沟槽顺直均匀, 主支沟交汇角小, 基本无卡口, 陡坎。形成区分散, 阵流间隔时间短而少。泥石流综合评判部分各因素评分按泥石流沟严重程度(易发程度)数量化评分表(附表5)泥石流( 潜在泥石流) 调查表( 附表4) 中有关栏目填写要求如表4: 表4 泥石流( 潜在泥石流) 调查表填写说明条 目填 写 内 容水系名称指黄河、 长江、 珠江等入海河流或下游消失的内陆河流。泥石流沟泄入主河道名指按所用地形图上的名称填写, 地形图上无河名者按地方习惯名称填入。泥石流沟至主河道距离现场直接量测或在地形图上量测, 要注明河道水位标高。流域面积在15万地形图上量测。相对高差在地形图上量测。山坡坡度可在地形图上量测, 但以现场实测为主。植被覆盖率指林、 灌木植被的覆盖率。现场调查或收集资料。主沟纵坡一般采用山口以上河段平均坡降, 以现场实测为主, 也可用近期航片或地形图上的量测资料。分段统计时按加权平均值计算。冲淤变幅应在流通区或形成区实际量测。冲淤变幅按附表4中第7项因素综合判定。沟口扇形地状况应现场实地调查判别, 按山口扇形地特征规定调查的内容量测填表。补给段长度比*同一河段两岸同时存在几个不同补给源, 只取其中最长的一段长度计入累计长度。泥沙沿程补给长度比主要按现场调查结果计算确定, 也可根据航片资料确定。堵塞程度现场调查确定, 判定标准见下表。松散物贮量经过现场调查测算或用航片资料的计算成果。不良地质现象发育程度一般按总贮量划级。产沙区松散物平均厚度现场调查量测。*泥沙沿程补给长度比是指泥沙沿程补给长度与主沟长度之比。泥沙沿程补给长度是沿主沟长度范围内两岸及沟槽底部泥沙补给段(如崩坍、 滑坡、 沟蚀等)的累计长度。易发程度(严重程度), 综合评判总分确定见表5: 表5 泥石流易发程度分级易发程度总 分高易发(严重)114中易发(中等)84114低易发4084 不易发405、 地面塌陷调查要点地面塌陷主要调查岩溶地面塌陷和采空地面塌陷, 包括发育在黄土等地区的土洞型地面塌陷。岩溶塌陷在中国90以上发生在可溶岩上有松散土层覆盖的岩溶区。塌陷主要产生在土层中, 因此也称为”土层塌陷”。一般下列地段易产生岩溶塌陷: ( 1) 浅部岩溶发育强烈, 可溶岩顶面起伏较大, 并有洞口或裂口, 岩溶洞穴空间无充填或充填物少, 且充填物为砂、 碎石和亚粘土的地段; ( 2) 采、 排地下水点附近和地下水位降落漏斗范围内( 特别是地下水的主要补给方向上) , 以及地下水位变动明显的区域( 浸没导致水位上升) ; ( 3) 构造断裂带、 背、 向斜轴部、 可溶岩与非可溶岩的接触部位; ( 4) 岩溶洼地、 积水低地和池塘; ( 5) 第四纪土层为砂、 轻亚粘土、 亚粘土, 且厚度小于10米的地段; 因此, 调查过程中首先要依据已有资料进行综合分析, 在基本掌握区内岩溶发育、 分布规律及岩溶水环境的基础上, 查明岩溶塌陷的成因、 形态、 规模、 分布密度、 引发因素、 土层厚度与下伏基岩岩溶特征。地表、 地下水活动动态及其与自然和人为因素的关系。调查岩溶塌陷对已有建筑物的破坏损失情况, 圈定可能发生岩溶塌陷的区段。采空塌陷应经过搜集资料, 调查访问等工作查明: ( 1) 采空区和巷道的具体位置、 大小、 埋藏深度、 开采时间和回填塌落、 充水等情况; ( 2) 矿层的分布、 层数、 厚度、 深度、 埋藏特征和开采层的岩性、 结构等; ( 3) 矿层开采的深度、 厚度、 时间、 方法、 顶板支撑及采空区的塌落、 密实程度、 空隙和积水等; ( 4) 地表变形特征和分布规律: 包括地表陷坑、 台阶、 裂缝等的位置、 形状、 大小、 深度、 延伸方向及其与采空区、 地质构造、 开采边界、 工作面推进方向等的关系; ( 5) 地表移动盆地的特征, 划分中间区、 内边缘和外边缘区, 确定地表移动和变形的特征值; ( 6) 采空区附近抽、 排水情况及对采空区稳定的影响; ( 7) 搜集建筑物变形及其处理措施的资料等。 填表见附表6。6、 地裂缝调查要点本调查所指地裂缝为区域性地裂缝, 与滑坡、 崩塌、 地面塌陷相伴生的地裂缝不在此调查范围内中。地裂缝调查内容主要为: ( 1) 单缝特征和群缝分布特征及其分布范围; ( 2) 形成的地质环境条件(地形地貌、 地层岩性、 构造断裂等); ( 3) 地裂缝成因类型和引发因素; ( 4) 发展趋势预测和现有灾害评估及未来灾害预测; ( 5) 现有防治措施和效果。填表见附表7。7、 地面沉降调查要点主要调查由于常年抽汲地下水引起水位或水压下降而造成的地面沉降, 不包括由于其它原因所造成的地面下降。主要经过搜集资料、 调查访问来查明地面沉降原因、 现状和危害情况。着重查明下列问题: ( 1) 综合分析已有资料查明第四纪沉积、 地貌单元, 特别要注意冲积、 湖积和海相沉积的平原或盆地及古河道、 洼地、 河间地块等微地貌分布。第四系岩性、 厚度和埋藏条件, 特别要查明硬土层和软弱压缩层的分布; ( 2) 查明第四系含水层水文地质特征、 埋藏条件及水力联系; 搜集历年地下水动态、 开采量、 开采层位和区域地下水位等值线图等资料; ( 3) 根据已有地面测量资料和建筑物实测资料, 同时结合水文地质资料进行综合分析, 初步圈定地面沉降范围和判定累计沉降量, 并对地面沉降范围内已有建筑物损坏情况进行调查。填表见附表8。8、 其它参照国家有关技术要求进行。( 二) 、 野外调查记录要求1、 每个调查居民点、 地质灾害点和地质灾害隐患点的地质环境条件, 地质灾害特征, 应根据设计书中规定的技术要求和布点的目的进行详细记录和填表。做到目的明确、 内容全面、 重点突出、 数据无误、 词语准确、 字迹工整清楚。2、 对各类地质灾害形成条件、 影响因素、 引发因素的描述应分清主次。特别是引发因素的分析, 应用数据说明。如降雨引发, 应尽量搜集灾害发生前的降雨时间、 雨量数据; 如人工切坡引发, 应访问切坡的时间, 测量切坡后的坡度、 高度; 如采矿引发, 应尽量搜集开采起始时间、 年开采能力、 矿石总产量、 坑道位置、 采矿工艺、 采空区分布及面积等资料; 如抽、 排水引发, 应尽量搜集抽排井孔布置、 抽排时间、 抽排水量、 抽排前后地下水位及变化等资料。3、 各类地质灾害的规模划分标准, 参照表6、 表7、 表8。表6 滑坡、 崩塌( 危岩体) 、 泥石流规模级别划分标准级 别滑 坡( 104m3) 崩 塌( 104m3) 泥石流( 104m3) 巨型100010050大型1001000101002050中型10100110220小型1012 表7 地裂缝规模分级标准 级 别规 模巨型地裂缝长1km, 地面影响宽度20m大型地裂缝长1km, 地面影响宽度1020m中型地裂缝长1km, 地面影响宽度310m, 或长1km, 宽1020m 小型地裂缝长1km, 地面影响宽度3m, 或长1km, 宽55,出现”鹰咀”崖, 顶底高差30m,坡面起伏不平, 上陡下缓。前缘临空, 坡度45,坡面不平。前缘临空, 坡度60, 岩体结构破碎修路等工程开挖形成软弱基座陡崖, 或下部存在凹腔, 边坡角40-60人类活动很少, 岸坡有砌石护坡。人工边坡角40表11 塌陷体稳定性定性评价稳定性分级塌陷微地貌堆积物性状地下水埋藏及活动情况说 明稳定性差塌陷尚未或已受到轻微充填改造, 塌陷周围有开裂痕迹, 坑底有下沉开裂迹象疏松, 呈软塑至流塑状有地表水汇集入渗, 有时见水位, 地下水活动较强烈正在活动的塌陷, 或呈间歇缓慢活动的塌陷稳定性较差塌陷已部分充填改造, 植被较发育疏松或稍密, 呈软塑至可塑状其下有地下水流通道, 有地下水活动迹象接近或达到休止状态的塌陷, 当环境条件改变时可能复活稳定性好已被完全充填改造的塌陷, 植被发育良好较密实, 主要呈可塑状无地下水流活动迹象进入休亡状态的塌陷, 一般不会复活表12 土洞稳定性定性评价稳定性分级土洞发育状况土洞顶板埋深( H) 或其与安全临界厚度比( HH0) 说 明稳定性差正在持续扩展正在活动的土洞, 因促进其扩展的动力因素在持续作用, 不论其埋深多少, 都具有塌陷的趋势间歇性地缓慢扩展稳定性较差休止状态H10m或HH01.0不具备极限平衡条件, 具塌陷趋势10mH15或1.0 HH01.5基本处于极限平衡状态, 当环境条件改变时可能复活H15m或HH01.5超稳定平衡状态, 复活的可能性较小, 一般不具备塌陷趋势稳定性好消亡状态一般不会复活( 三) 野外调查记录形式1、 野外调查记录必须按规定的调查表认真填写, 要用野外调查记录本作沿途观察记录, 并附示意性图件( 平面图、 剖面图、 素描图等) 和影像资料等。对于调查的地质灾害点及地质灾害隐患点, 填写相应灾种的野外调查表( 附表1-8) ; 对于调查的居民点, 填写村( 居民点) 地质灾害调查情况统计表( 附表9) 。2、 灾情或险情以及规模属中型及其以上的地质灾害点必须进行详细调查; 对灾情或险情以及规模属小型者可视具体特征和分布位置做控制性定点调查( 灾情和险情分级标准见表13) 。表13 地质灾害灾情和险情分级标准死亡人数( 人) 受威胁人数( 人) 直接经济损失( 万元) 潜在经济损失( 万元) 小型310100500中型310101001005005005000大型103010010005001000500010000特大型301000100010000注: 灾情分级灾情采用”死亡人数”和”直接经济损失”栏指标评价; 险情分级险情采用”受威胁人数”和”潜在经济损失”栏指标评价。3、 对属同
