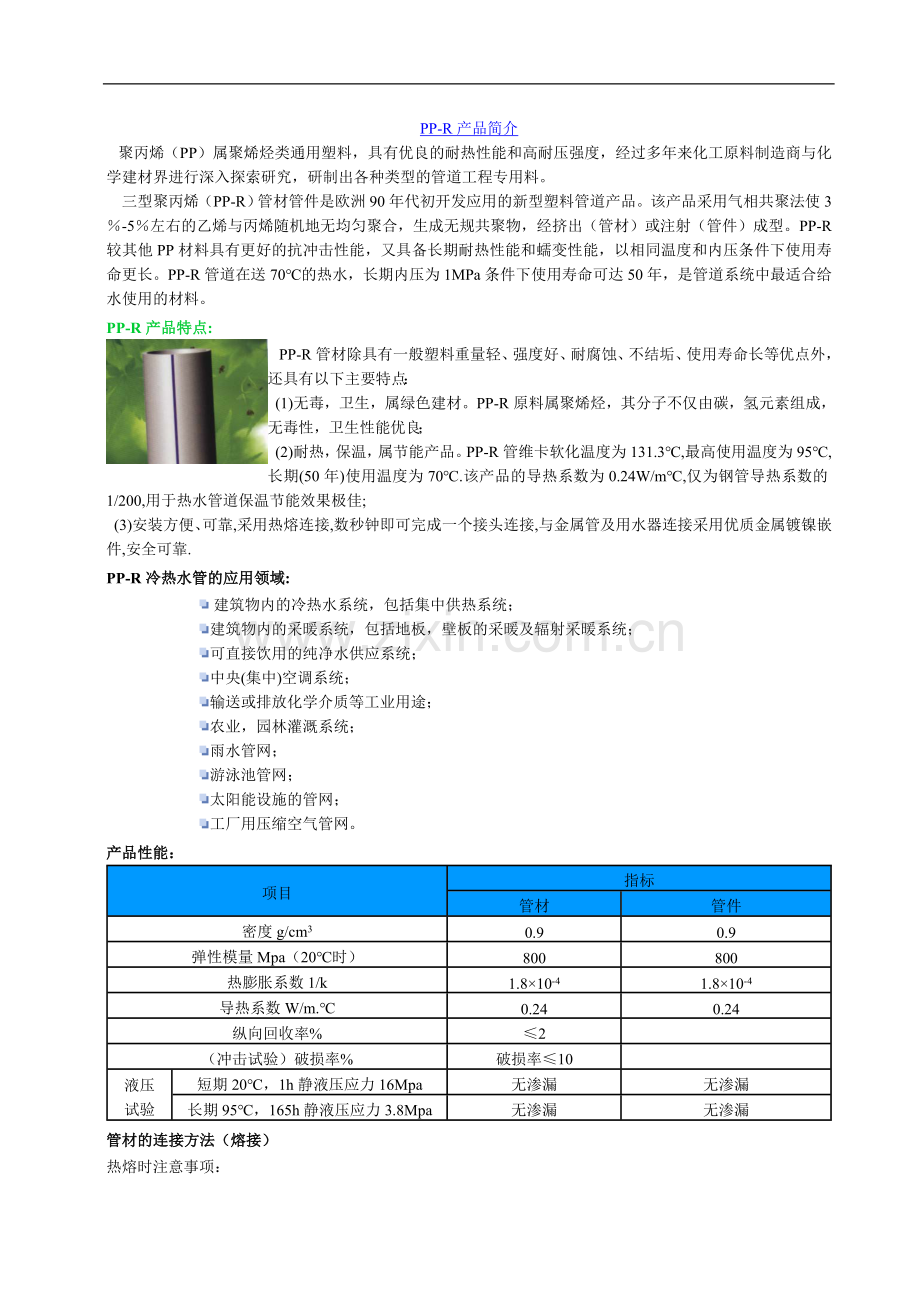

PP-R产品简介
   聚丙烯（PP）属聚烯烃类通用塑料，具有优良的耐热性能和高耐压强度，经过多年来化工原料制造商与化学建材界进行深入探索研究，研制出各种类型的管道工程专用料。
    三型聚丙烯（PP-R）管材管件是欧洲90年代初开发应用的新型塑料管道产品。该产品采用气相共聚法使3％-5％左右的乙烯与丙烯随机地无均匀聚合，生成无规共聚物，经挤出（管材）或注射（管件）成型。PP-R较其他PP材料具有更好的抗冲击性能，又具备长期耐热性能和蠕变性能，以相同温度和内压条件下使用寿命更长。PP-R管道在送70℃的热水，长期内压为1MPa条件下使用寿命可达50年，是管道系统中最适合给水使用的材料。

PP-R产品特点:
   PP-R管材除具有一般塑料重量轻、强度好、耐腐蚀、不结垢、使用寿命长等优点外，还具有以下主要特点：
  (1)无毒，卫生，属绿色建材。PP-R原料属聚烯烃，其分子不仅由碳，氢元素组成，无毒性，卫生性能优良；
  (2)耐热，保温，属节能产品。PP-R管维卡软化温度为131.3℃,最高使用温度为95℃,长期(50年)使用温度为70℃.该产品的导热系数为0.24W/m℃,仅为钢管导热系数的1/200,用于热水管道保温节能效果极佳;
  (3)安装方便、可靠,采用热熔连接,数秒钟即可完成一个接头连接,与金属管及用水器连接采用优质金属镀镍嵌件,安全可靠.

PP-R冷热水管的应用领域:
 建筑物内的冷热水系统，包括集中供热系统；
建筑物内的采暖系统，包括地板，壁板的采暖及辐射采暖系统；
可直接饮用的纯净水供应系统；
中央(集中)空调系统；
输送或排放化学介质等工业用途；
农业，园林灌溉系统；
雨水管网；
游泳池管网；
太阳能设施的管网；
工厂用压缩空气管网。

产品性能：
项目
指标
管材
管件
密度g/cm3
0.9
0.9
弹性模量Mpa（20℃时）
800
800
热膨胀系数1/k
1.8×10-4
1.8×10-4
导热系数W/m.℃
0.24
0.24
纵向回收率%
≤2

（冲击试验）破损率%
破损率≤10

液压
试验
短期20℃，1h静液压应力16Mpa
无渗漏
无渗漏
长期95℃，165h静液压应力3.8Mpa
无渗漏
无渗漏

管材的连接方法（熔接）
热熔时注意事项：
1、热熔接时，管材和管件粘附其它异物时，必须清除干净后熔接。
2、管材和管件用双手推进熔接器模具内，坚持5秒以上。
3、管材和管件过度加热时，厚度变薄，管材在管配件内变形，会发生漏水现象,严禁过度加热.

切断管材
切断管材时，必须使用切管器垂直切断，如果因没有切管器，使用其它工具切断管材时，切断后应将切头清除干净，切面整面。

加热管材和管件
当管熔接器加热到此260时，管材和管件同时推进熔接器内，并加热到5秒以上。

连接管材和管件
把已加热的管材和管件垂直推进并维持5秒以上，推进时用力不要过猛，以防止管头弯曲。

热熔连接工艺参数
管材外径
熔接深度L
加热时间
连接时间
冷却时间
毫米
毫米
秒
秒
分
20
14.0
5
4
2
25
15.0
7
4
2
32
16.5
8
6
4
40
18.0
12
6
4
50
20.0
18
6
4
63
24.0
24
8
6
75
26.0
30
8
8
90
29.0
40
8
8
110
32.5
50
10
8

施工规范
一般规定
1、管道在安装施工前，应具备下列条件：
（1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；
（2)施工方案、施工技术、材料机具供应等能保证正常施工；
（3）施工人员已通过PP-R管道安装的技术培训。
2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。
3、不得使用有损坏迹象的材料。如发现管道质量有异常，应在使用前进行复检。
4、管道系统安装过程中的开口处应及时封堵，以免管道堵塞造成不必要的浪费。
5、施工安装时应复核水管压力等级和使用场合。管道标记应向外侧，处于显眼位置。
管道敷设安装
  1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De+20mm，宽度为De+(40-60)mm。凹槽表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7.5级水泥吵浆填补密实，其表面砂浆（包括粉刷）的厚度不宜小于30mm,否则由于管道的热胀冷缩的因素，会造成墙面开裂，特别是热水管应严格掌握。
  2、管道安装时，不得有轴向扭曲，穿墙或穿楼板时，不宜强制校正。PP-R管与其它金属管道平行敷设时应有一定的保护距离，净距离不小于100mm，且于PP-R管宜在金属管道内的侧。
  3、室内明装管道，宜在土建饰完毕后进行，安装前应配合土建正确预强留孔洞或预埋套管。
  4、管道穿越楼板时，应设置钢套管，管套高出地面50mm，并有防水措施。管道屋面时，应采取严格的防水措施。穿越前端应设固定支架，目的是防止管道变形，造成穿越管道与套管间松动，产生渗漏。
  5、热水管道穿墙壁时，应配合土建设置钢套管，主要是让热水管能自由伸缩；冷水管穿墙时，可预留洞，洞口尺寸较外径大50mm。
  6、直埋在地坪面层以及墙体内的管道，应在封闭前做好试压和隐蔽工程的验收记录工作。
  7、建筑物埋地引入管和室内埋地管敷设要求如下：
    （1）室内地坪±0.00以下管道铺设宜分两段进行。先进行地坪±0.00以下至基础墙外壁段的铺设，待土建施工结束后，再进行户外连接管的敷设；
    （2）室内地坪以下管道铺设应在土建工程回填土夯实以后，重拳开挖进行。严禁在回填土之前或未经夯实的土层中铺设；
   （3）铺设管道的沟底应平整，不得有突出的坚硬物体。土壤的颗粒径不宜大于12mm,必要时可铺100mm厚的砂垫厚；
    （4）埋地管道回填时，管周围填土不得夹杂硬物直接与管壁接触。应先用吵土或颗粒径不于12mm的土壤回填至管顶上侧300mm处经夯实后方可回填原土。室内埋地管道的埋置深度不宜小于300mm；
    （5）管道出地坪处应设置护管，其高度应高出地坪100mm；
    （6）管道在穿其础墙时，应设置金属套管。套管与基础墙预留孔上方的净空高度，若设计无规定时不应小于100mm；
    （7）管道在穿越街坊道路，覆土厚度小于700mm时，应采用严格的保护措施。
试压
PP-R管道系统的水压实验应符合下列规定：
  一、冷水管试验压力为管道系统工作压力的1.5倍，但不得小于1.0MPa；热水管试验压力为管道系统工作压力的2.0倍，但不得小于1.5MPa。
  二、对于PP-R管道系统，水试验一般要求在管道连接安装24小时后进行。
  三、水压试验之前，对试压管道应采取安全有效的固定和保护措施，但接头部必须明露。
  四、水压实验步骤如下：
    1、将试压管道末端封堵，缓慢注水，同时将管道内气体排出；
    2、充满水后，进行水密性检查；
    3、加压宜用手动泵缓慢升压，升压时间不得小于10分钟；
    4、升至规定试验压力后，停止加压，稳压1小时，测试压力降不得超过0.06MPa；
    5、在工作压力1.15倍状态下，稳压2h，压力降不得超过0.03MPa,同时检查各连接处不得渗漏。
  注意：直埋在地坪面层和墙体内的管道，试压工作必须在面层浇捣或封堵前进行，达到试压要求后，土建方侧 继续施工。
清洗、消毒
  1、给水管道系统在验收前，应进行通水冲洗。冲洗水流速宜大于2m/s,冲洗时，应不留死角，每个配水点龙头应打开，系统最低点应设放水口，清洗时间控制在冲洗出口处排水的水质与进水相当为止。
  2、生活饮用水系统经冲洗后，还应用含20～30mg/l的游离氯的水灌满管道进行。含氯水在管中应滞留24h以上。
  3、管道消毒后，再用饮用水冲洗，并经卫生监督管理部门取样检验，水质符合现行的国家标准《生活饮用水卫生标准》后，方可交付使用。

低温地板采暖优点
1、地面暖气设备首先温暖您的脚下和座位高度部位，给您舒适之感，冬天赤脚也不用担心。
2、使用地面暖气设备有助您的身体健康，因为它散热均匀，能够避免室内空气流动扬起灰尘。
3、地表温度低（18-25℃）能减少空气中水分的蒸发，从而提高室内温度。
4、地板采暖使室内装修方便，无障碍物影响，增加室内的有效空间。地板采暖使室内温度提高19-21℃，已能保证您舒适满足。而使用传统的暖气设备要达到同样效果，室内温度必须达到24℃。每升高一度，就会耗费6%-7%的燃料。

保温地板采暖施工断面图

产品种类和规格
公称
直径dn
允许
偏差dem
S5
S4
S3.2
S2.5
S2
供货
长度(m)
公称
壁厚en
允许偏差
公称
壁厚en
允许偏差
公称
壁厚en
允许
偏差
公称
壁厚en
允许
偏差
公称
壁厚en
允许
偏差
20
+0.3
0
2.0
+0.3
0
2.3
+0.4
0
2.8
+0.4
0
3.4
+0.5
0
4.1
+0.6
0
4或6
25
+0.3
0
2.3
+0.4
0
2.8
+0.4
0
3.5
+0.5
0
4.2
+0.6
0
5.1
+0.7
0
4或6
32
+0.3
0
2.9
+0.4
0
3.6
+0.5
0
4.4
+0.6
0
5.4
+0.7
0
6.5
+0.8
0
4或6
40
+0.4
0
3.7
+0.5
0
4.5
+0.6
0
5.5
+0.7
0
6.7
+0.8
0
8.1
+1.0
0
4或6
50
+0.5
0
4.6
+0.6
0
5.6
+0.7
0
6.9
+0.8
0
8.4
+1.0
0
10.1
+1.2
0
4或6
63
+0.6
0
5.8
+0.7
0
7.1
+0.9
0
8.6
+1.0
0
10.5
+1.2
0
12.7
+1.4
0
4或6
75
+0.7
0
6.8
+0.8
0
8.4
+1.0
0
10.3
+1.2
0
12.5
+1.4
0
15.1
+1.7
0
4或6
90
+0.9
0
8.2
+1.0
0
10.0
+1.2
0
12.3
+1.4
0
15.0
+1.6
0
18.1
+2.0
0
4或6
110
+1.0
0
10.0
+1.1
0
12.3
+1.4
0
15.1
+1.7
0
18.3
+2.0
0
22.1
+2.4
0
4或6
125
+1.2
0
11.4
+1.3
0
14.0
+1.5
0
17.1
+1.9
0
20.8
+2.2
0
25.1
+2.7
0
4或6
140
+1.3
0
12.7
+1.4
0
15.7
+1.7
0
19.2
+2.1
0
23.3
+2.5
0
28.1
+3.0
0
4或6
160
+1.5
0
14.6
+1.6
0
17.9
+1.9
0
21.9
+2.3
0
26.6
+2.8
0
32.1
+3.4
0
4或6
