单位工程交工验收证明.doc

资源描述

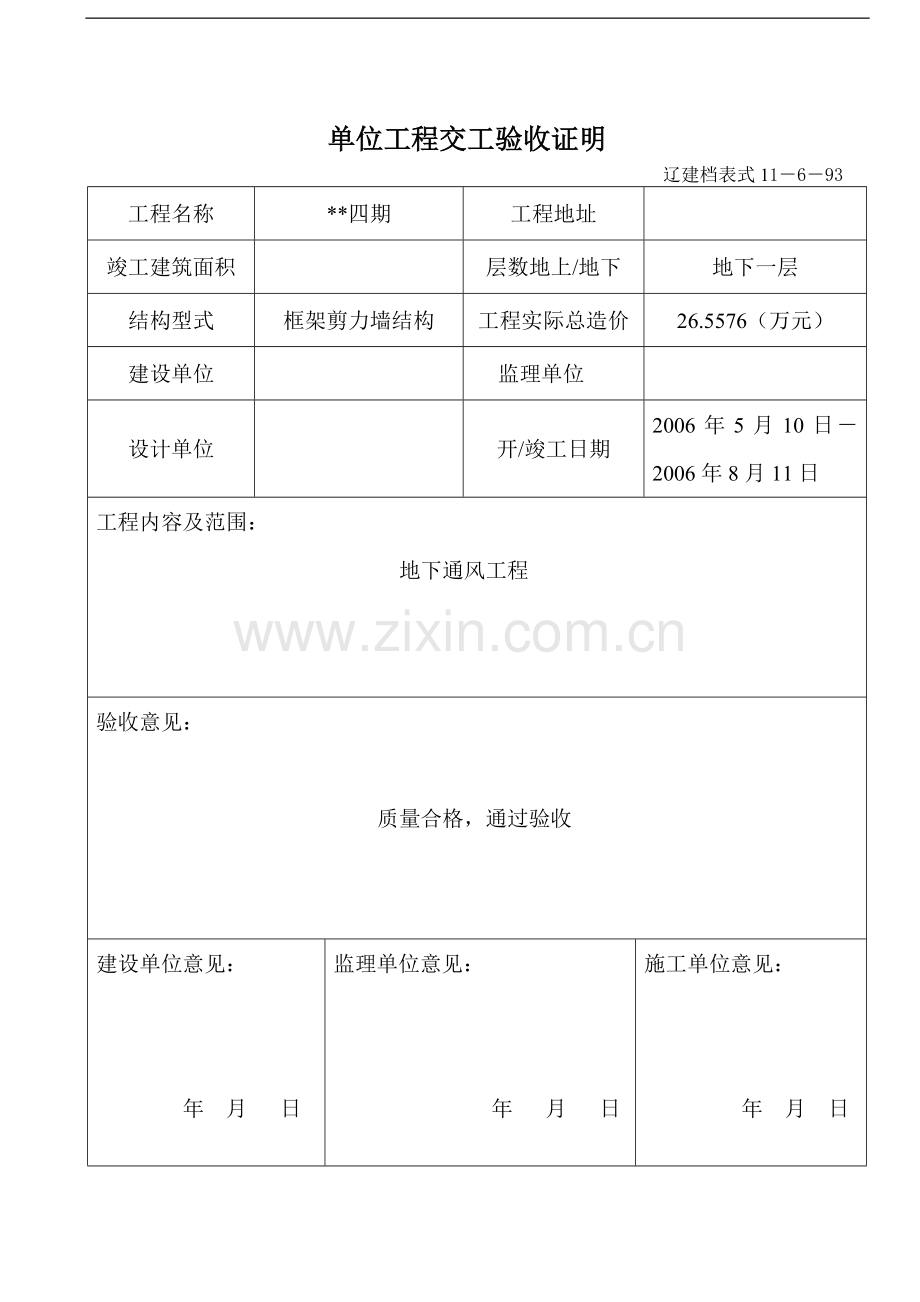

单位工程交工验收证明辽建档表式11－6－93 工程名称 **四期工程地址竣工建筑面积层数地上/地下地下一层结构型式框架剪力墙结构工程实际总造价 26.5576（万元）建设单位监理单位设计单位开/竣工日期 2006年5月10日－2006年8月11日工程内容及范围：地下通风工程验收意见：质量合格，通过验收建设单位意见：年月日监理单位意见：年月日施工单位意见：年月日归档编号：C4－1－2 设备安装记录 (通风与空调工程) 工程名称 **四期建设单位子分部工程名称风机安装监理单位设备部位图号施工单位设备所在系统库房通风系统安装日期 2006年5月15日设备名称轴流通风机型号规格 T40－11型NO2.5 设备数量 6台项次项目检查记录评定结果 1 基础验收基础位置、标高、强度符合设计要求，表面平整合　格 2 型号、技术参数 L=1860m3/h，H=143KPa，N=0.12KW 合　格 3 垫铁、地脚螺栓螺栓垂直，接触紧密合　格 4 支、吊架支、吊架安装符合设计要求合　格 5 安装位置、方向安装位置、方向符合设计要求合　格 6 减振装置减振台座安装符合设计要求合　格 7 8 项次项目允许偏差评定结果 1 2 3 4 5 6 7 8 9 10 １平面位移 ±１０mm 5 4 3 6 3 5 2 8 7 6 合　格２标高 ±１０mm 5 3 5 4 3 6 4 8 3 2 合　格３水平度 ≤1‰ 0.06 0.04 0.07 0.08 0.05 0.06 0.04 0.07 0.08 0.05 合　格４垂直度 ≤1‰ 0.08 0.05 0.03 0.07 0.04 0.08 0.05 0.03 0.07 0.04 合　格５图示：（或另附图）施工单位检查评定结果合格专业技术负责人：专业质量检查员： 2006 年 5月 15 日监理（建设）单位验收结论专业监理工程师：年月日归档编号：C4－1－3 设备单机试运转记录 (通风与空调工程) 工程名称 **四期建设单位子分部工程名称风机安装监理单位设备部位图号施工单位设备所在系统库房通风系统调试单位设备名称轴流通风机型号规格 T40－11型NO2.5 设备数量 6台试运转时间起2006年8月1日9时30分止2006年8月1日11时30分抽检数量 2台序号调试项目规定值调试情况记录调试结果 1 风机叶轮轮旋转方向与机壳上箭头一致合　格 2 风机运转运转平稳，无异常振动合　格 3 电机功率 0.12KW 达到正常运转2小时，实测0.12KW 合　格 4 轴承外壳温度 ≮70℃ 运转2小时，实测值68℃ 合格 5 噪声 ≤72DB/A 达到正常运转2小时，实测70DB/A 合　格 6 7 8 9 施工单位检查评定结果合格专业技术负责人：专业质量检查员： 2006年 8月 1日监理（建设）单位验收结论专业监理工程师：年月日归档编号；C4-1-4 设备明细表（通风与空调工程）工程名称 **四期建设单位分部（子分部）工程名称地下库房通风系统监理单位竣工日期 2006 年 8 月 11 日施工单位序号设备名称型号规格合格证号单位数量制造单位安装部分 1 轴流通风机 T40-11型N0.2.5 台 6 靖江市星达空调防火设备有限公司库房通风 2 防火调节阀 XF-1型400×160 个 6 靖江市星达空调防火设备有限公司库房通风 3 双层调节百叶排风口 BFK-2S型160×160 个 67 靖江市星达空调防火设备有限公司库房通风 4 高温双速轴流通风机 XGZ型N0.10 台 1 靖江市星达空调防火设备有限公司车库送风 5 高温双速轴流通风机 XGZ型N0.11 台 1 靖江市星达空调防火设备有限公司车库排风 6 防火调节阀 XF-1型160×160 个 1 靖江市星达空调防火设备有限公司库房通风 7 对开多页调节阀 160×160 个 66 靖江市星达空调防火设备有限公司库房通风 8 双层调节百叶排风口 BFK-2S型320×320 个 26 靖江市星达空调防火设备有限公司库房通风 9 防烟防火阀（常开） FYH-02SDW200×320 个 1 靖江市星达空调防火设备有限公司库房通风 10 防烟防火阀（常开） FYH-02SDW320×320 个 22 靖江市星达空调防火设备有限公司库房通风 11 板式排烟口（常闭） PYK-02YSD320×320 个 22 靖江市星达空调防火设备有限公司库房通风 12 双层调节百叶排风口 BFK-1SF型320×320 个 34 靖江市星达空调防火设备有限公司库房通风 13 排烟防火阀 PYFH-02SDW160×320 个 2 靖江市星达空调防火设备有限公司库房通风 14 15 签字栏建设单位监理单位施工单位年月日年月日年月日归档编号：C4－1－2 设备安装记录 (通风与空调工程) 工程名称 **四期建设单位子分部工程名称风机安装监理单位设备部位图号施工单位设备所在系统车库送风系统安装日期 2006年5月16日设备名称高温双速轴流通风机型号规格 XGZ－II型NO10 设备数量 1台项次项目检查记录评定结果 1 基础验收基础位置、标高、强度符合设计要求，表面平整合　格 2 型号、技术参数 L=46150/30563m3/h，H=500/219KPa，N=12/4KW 合　格 3 垫铁、地脚螺栓螺栓垂直，接触紧密合　格 4 支、吊架支、吊架安装符合设计要求合　格 5 安装位置、方向安装位置、方向符合设计要求合　格 6 减振装置减振台座安装符合设计要求合　格 7 项次项目允许偏差评定结果 1 2 3 4 5 6 7 8 9 10 １平面位移 ±１０mm 4 5 7 8 3 合　格２标高 ±１０mm 6 7 3 4 6 合　格３水平度 ≤1‰ 0.06 0.04 合　格４垂直度 ≤1‰ 0.08 0.05 合　格５图示：（或另附图）施工单位检查评定结果合格专业技术负责人：专业质量检查员： 2006 年5月 16日监理（建设）单位验收结论专业监理工程师：年月日归档编号：C4－1－2 设备安装记录 (通风与空调工程) 工程名称 **四期建设单位子分部工程名称风机安装监理单位设备部位图号施工单位设备所在系统车库排风系统安装日期 2006年5月17日设备名称高温双速轴流通风机型号规格 XGZ-II型NO11 设备数量 1台项次项目检查记录评定结果 1 基础验收基础位置、标高、强度符合设计要求，表面平整合　格 2 型号、技术参数 L=51800/34305m3/h，H=675/296KPa，N=17/5、5KW 合　格 3 垫铁、地脚螺栓螺栓垂直，接触紧密合　格 4 支、吊架支、吊架安装符合设计要求合　格 5 安装位置、方向安装位置、方向符合设计要求合　格 6 减振装置减振台座安装符合设计要求合　格 7 8 项次项目允许偏差评定结果 1 2 3 4 5 6 7 8 9 10 １平面位移 ±１０mm 4 5 7 2 1 合　格２标高 ±１０mm 3 3 5 9 4 合　格３水平度 ≤1‰ 0.06 0.04 合　格４垂直度 ≤1‰ 0.08 0.05 合　格图示：（或另附图）施工单位检查评定结果合格专业技术负责人：专业质量检查员： 2006年 5 月 17日监理（建设）单位验收结论专业监理工程师：年月日归档编号：C4－1－3 设备单机试运转记录 (通风与空调工程) 工程名称 **四期建设单位子分部工程名称风机安装监理单位设备部位图号施工单位设备所在系统车库送风系统调试单位设备名称高温双速轴流通风机型号规格 XGZ－II型NO10 设备数量 1台试运转时间起2006年8月1日9时30分止2006年8月1日11时30分抽检数量 1台序号调试项目规定值调试情况记录调试结果 1 风机叶轮轮旋转方向与机壳上箭头一致合　格 2 风机运转运转平稳，无异常振动合　格 3 电机功率 12/4KW 达到正常运转2小时，实测12/4KW 合　格 4 轴承外壳温度 ≮70℃ 运转2小时，实测值69℃ 合格 5 噪声 ≤93/84DB/A 达到正常运转2小时，实测91/82DB/A 合　格 6 7 8 施工单位检查评定结果合格专业技术负责人：专业质量检查员： 2006 年8 月 1 日监理（建设）单位验收结论专业监理工程师：年月日归档编号：C4－1－3 设备单机试运转记录 (通风与空调工程) 工程名称 **四期建设单位子分部工程名称风机安装监理单位设备部位图号施工单位设备所在系统车库排风系统调试单位设备名称高温双速轴流通风机型号规格 XGZ-II型NO11 设备数量 1台试运转时间起2006年8月1日9时30分止2006年8月1日11时30分抽检数量 1台序号调试项目规定值调试情况记录调试结果 1 风机叶轮轮旋转方向与机壳上箭头一致合　格 2 风机运转运转平稳，无异常振动合　格 3 电机功率 17/5、5KW 达到正常运转2小时，实测17/5、5KW 合　格 4 轴承外壳温度 ≮70℃ 运转2小时，实测值68℃ 合格 5 噪声 ≤89/82DB/A 达到正常运转2小时，实测86/81DB/A 合　格 6 7 8 9 10 施工单位检查评定结果合格专业技术负责人：专业质量检查员： 2006 年 8 月 1 日监理（建设）单位验收结论专业监理工程师：年月日
