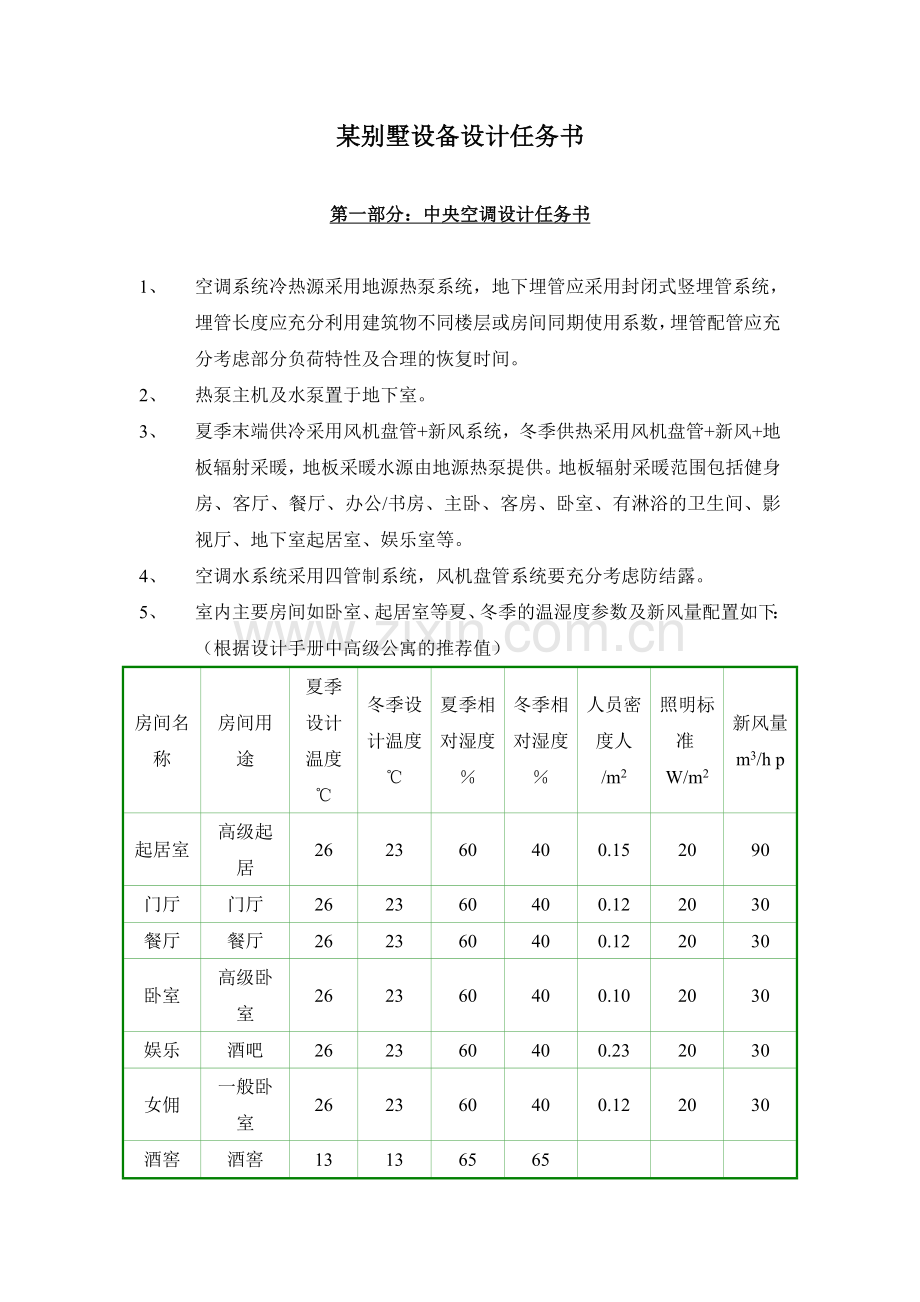

某别墅设备设计任务书

第一部分：中央空调设计任务书

1、 空调系统冷热源采用地源热泵系统，地下埋管应采用封闭式竖埋管系统，埋管长度应充分利用建筑物不同楼层或房间同期使用系数，埋管配管应充分考虑部分负荷特性及合理的恢复时间。
2、 热泵主机及水泵置于地下室。
3、 夏季末端供冷采用风机盘管+新风系统，冬季供热采用风机盘管+新风+地板辐射采暖，地板采暖水源由地源热泵提供。地板辐射采暖范围包括健身房、客厅、餐厅、办公/书房、主卧、客房、卧室、有淋浴的卫生间、影视厅、地下室起居室、娱乐室等。
4、 空调水系统采用四管制系统，风机盘管系统要充分考虑防结露。
5、 室内主要房间如卧室、起居室等夏、冬季的温湿度参数及新风量配置如下：（根据设计手册中高级公寓的推荐值）
房间名称
房间用途
夏季设计温度℃
冬季设计温度℃
夏季相对湿度％
冬季相对湿度％
人员密度人/m2
照明标准W/m2
新风量m3/h p
起居室
高级起居
26
23
60
40
0.15
20
90
门厅
门厅
26
23
60
40
0.12
20
30
餐厅
餐厅
26
23
60
40
0.12
20
30
卧室
高级卧室
26
23
60
40
0.10
20
30
娱乐
酒吧
26
23
60
40
0.23
20
30
女佣
一般卧室
26
23
60
40
0.12
20
30
酒窖
酒窖
13
13
65
65

6、 别墅空调范围为除机房、储藏间外的所有空间，卫生间、厨房按照一般建筑物的厨卫标准配置即可；
7、 地下室、设备房、厨房、卫生间设置局部排风系统，地下室应考虑除湿系统；
8、 设置中央真空除尘系统；
9、 空调负荷的配置需按照高级公寓的容量进行计算；
10、 生活热水不包含在土壤热源热泵系统之内，由另外的独立系统供应；
11、 设备房应考虑补水及排水系统。

第二部分：电专业设计任务书

1． 强弱电每栋的进线位置根据总图来确定，进线装电涌接收器，埋地后进配电间
2． 弱电设计范围：电话＋数据（宽带），对讲，有线电视＋卫星电视，闭路电视监控周界。
3． 强电设计范围：动力，照明，接地，防雷
4． 电表箱的位置放配电间（远程抄表）
5． 考虑应急照明
6． 考虑消防报警，接入安防系统
7． 总用电量考虑两台烘干机，两台洗衣机（均放在地下洗衣房）
8． 壁炉热源用煤气，但在附近要考虑业主用电插座
9． 卫生间设电热快干毛巾架。

第三部分：水专业设计任务书

1． 建筑物雨水排水方式根据每个设计师的要求（包括排水管的材质，颜色）
建筑墙脚排水方式不用明沟而用散水坡,与绿化交接处做暗沟
2. 设热水循环系统
3． 如热水器可放在车库旁边则用天然气的；如热水器放地下室则用电
4． 别墅给水管用不锈钢管，排水管用PE管
5． 地下室排水集水坑根据卫生间分布情况设置（尽量放在下风向）
6． 采光井，下沉式庭院排水方式根据室外管网标高，如低于则需用提升泵
7． 水表的位置根据总图进户总管位置附近，室外设置，景观修饰
8． 小区设集中净水系统水管计量进户，放在车库附近。净水提供包括厨房、卫生间台盆、洗澡、洗衣等直接满足人身体需要的部分，冲厕水、绿化灌溉、洗车用自来水。
9． 室外污水管网接入标高，由总图确定
10． 给水管网沿地下室板底进管井，户内沿墙暗敷。
11． 管网污废合流，室内应考虑设专用通气管。卫生间做同层排水或降板处理。
12． 松江自来水厂的自来水水压为0.28Mpa.
13． 绿化做喷灌系统
14． 需设拖把池（地下洗衣房内）
15． 厨房台盆下设家庭垃圾处理器。
16． 煤气表放在中式厨房室内。

其他：
1. 所有外墙保温材料用XPS。
2. 卫生间与中式厨房间的标高应比其他标高低2公分。

所有以前提供的书面资料如与本任务书有冲突，均以本任务书为准。

设计部
2005年7月12日
