电气照明装置安装单元工程安装质量验收评定表.docx

发电电气设备安装工程

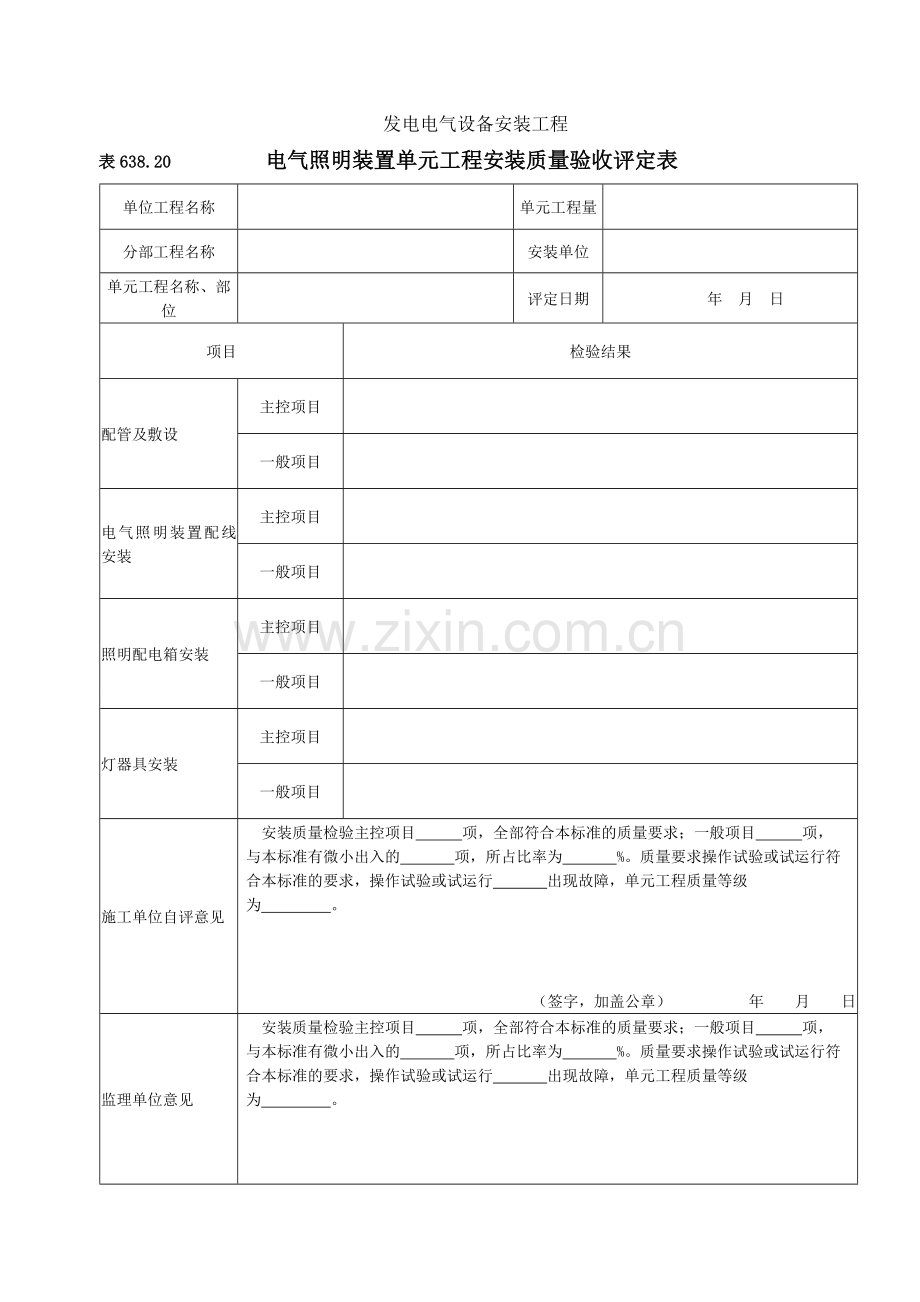

表638.20 电气照明装置单元工程安装质量验收评定表
单位工程名称

单元工程量

分部工程名称

安装单位

单元工程名称、部位

评定日期
年 月 日
项目
检验结果
配管及敷设
主控项目

一般项目

电气照明装置配线安装
主控项目

一般项目

照明配电箱安装
主控项目

一般项目

灯器具安装
主控项目

一般项目

施工单位自评意见
安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。

（签字，加盖公章） 年 月 日
监理单位意见
安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。

（签字，加盖公章） 年 月 日
发电电气设备安装工程
表638.20-1 配管及敷设单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人(签字)
主控项目
1
保护管加工
应符合GB50258的规定

2
配管
1.路径、位置、方式符合设计文件要求；
2.管路配置弯曲半径及弯曲度应符合GB50303的规定；
3.管口平整、光滑；
4.明配管水平、垂直敷设的允许误差为0.15%，全长偏差不应大于管内径1/2

3
接线盒安装
1.装设位置符合设计文件要求；
2.固定（埋设）牢固、无损伤

4
管路连接
1.固定均匀、合理；
2.普通螺纹钢管连接牢固，跨接接地线焊接可靠；防爆螺纹钢管连接涂电力复合脂均匀，接地跨接线可靠；钢套管连接，管口对正，焊接牢固、严密；紧固螺钉连接，紧密，无松动；
3.塑料管连接胶合牢固；
4.暗配钢管与盒（箱）采用焊接连接，管口宜高出盒（箱）内壁3～5mm，并补涂防腐漆；明配钢管或暗配的镀锌钢管与盒（箱）连接采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2～3丝扣；
5.过渡式，用软管保护，管口包扎紧密；用专用接头软管，连接可靠，密封良好

5
其他
1.隔离密封件填充光滑，无龟裂；
2.管路处配合处密封良好；
3.管理及附件防腐、接地或接零符合设计文件要求

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日
发电电气设备安装工程
表638.20-2 电气照明装置配线安装单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人(签字)
主控项目
1
导线敷设
1.导线无扭结、死弯和绝缘层损坏等缺陷；
2.导线敷设平直整齐、绑扎牢固；
3.导线连接牢固，包扎紧密，不损伤芯线；
4.接地线连接牢固，接触良好；
5.导线在补偿装置内的长度有适当裕量；
6.导线间及对地的绝缘电阻值不小于0.5MΩ

2
保护管内配线
1.穿管绝缘导线线芯最小截面：铜芯1mm²，铝芯2.5mm²；
2.管内导线无接头和扭接，绝缘无损伤；
3.管内导线总截面不大于管截面积的40%；
4.接线紧固，导线绝缘电阻不小于0.5MΩ

3
塑料护套线配线
1.导线无扭绞、死弯和绝缘层损伤等缺陷；
2.敷设平直、整齐、固定牢固；
3.线路固定点间距、水平、垂直的允许偏差，固定点间距为±5mm，水平度为±5mm，垂直度为±5mm；
4.导线应连接牢固，绑扎紧密，不损伤芯线；
5.导线之间及对地绝缘电阻值不小于0.5MΩ

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日
发电电气设备安装工程
表638.20-3 照明配电箱安装单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人(签字)
主控项目
1
绝缘电阻
不小于0.5MΩ

2
配电箱
1.安装位置、高度符合设计文件要求；
2.配电箱安装垂直度允许偏差为±3mm；暗设的箱面板紧贴墙壁；箱体安装牢固，涂层完整；
3.配电箱上回路标志正确、清晰

3
配电箱内电器
1.排列整齐，固定牢固；
2.380V及以下电压的裸露载流部分与非绝缘金属部分间表面距离不小于20mm

4
接地和接零
符合设计文件要求

一般项目
1
各相负荷分配
符合设计文件要求

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日
发电电气设备安装工程
表638.20-4 灯器具安装单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人(签字)
主控项目
1
灯具、开关、插座安装
1.灯具、开关、插座安装牢固，位置正确，高度符合设计文件要求。开关应切断相线。暗开关、暗插座应贴墙面；
2.同一室内安装的开关、插座允许偏差不大于5mm，成排安装的开关、插座允许偏差不大于1mm；暗开关（暗插座）垂直度小于0.15%；
3.同一室内成排灯具安装应横平竖直，高度在同一平面；嵌入顶棚装饰灯边框在一条直线上

2
事故照明
事故照明有专门标志及应急疏导指示

3
36V及以下照明变压器安装
1.电源侧应有短路保护，其熔丝的额定电流不应大于变压器的额定电流；
2.外壳、铁芯及低压侧的任意一端或中性点，均应接地或接零

4
灯具金属外壳的接地
必须接地或接零的灯具金属外壳与接地（接零）网之间应有明显标志的专用接地螺钉连接牢固

一般项目
1
灯具配件
齐全无机械损伤、变形、涂层剥落等缺陷

2
引向每个灯具导线线芯最小截面
最小截面应符合GB50259的规定

3
一般灯具及开关、插座安装
1.同场所的交直流或不同电压的插座有明显区别，不应互相插入；
2.灯具吊杆用钢管之间不小于10mm，钢管壁厚不小于1.5mm；
3.日光灯和高压水银灯与其附近的配套规格一致；
4.吊链灯具的灯线不应受拉力，灯线应与吊链编叉在一起；
5.金属卤化物等的电源线经接线柱连接，电源线不得靠近灯具表面，灯具与触发器和限流器必须配套使用；
6.投光灯的底座及支架固定牢固，枢轴沿需要的光轴方向拧紧固定

4
顶棚上灯具的安装
1.灯具固定在专设的框架上，电源线不贴近灯具外壳；
2.矩形灯具边缘与顶棚面装修直线平行。对称安装的灯具，纵横中心轴线的偏斜度不大于5mm；
3.日光灯管组合的灯具，灯管排列整齐，金属或塑料间隔片无弯曲、扭斜缺陷

5
室外灯具安装
符合设计文件要求

6
密封有特殊要求的灯具
符合设计文件及产品技术文件要求

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日
