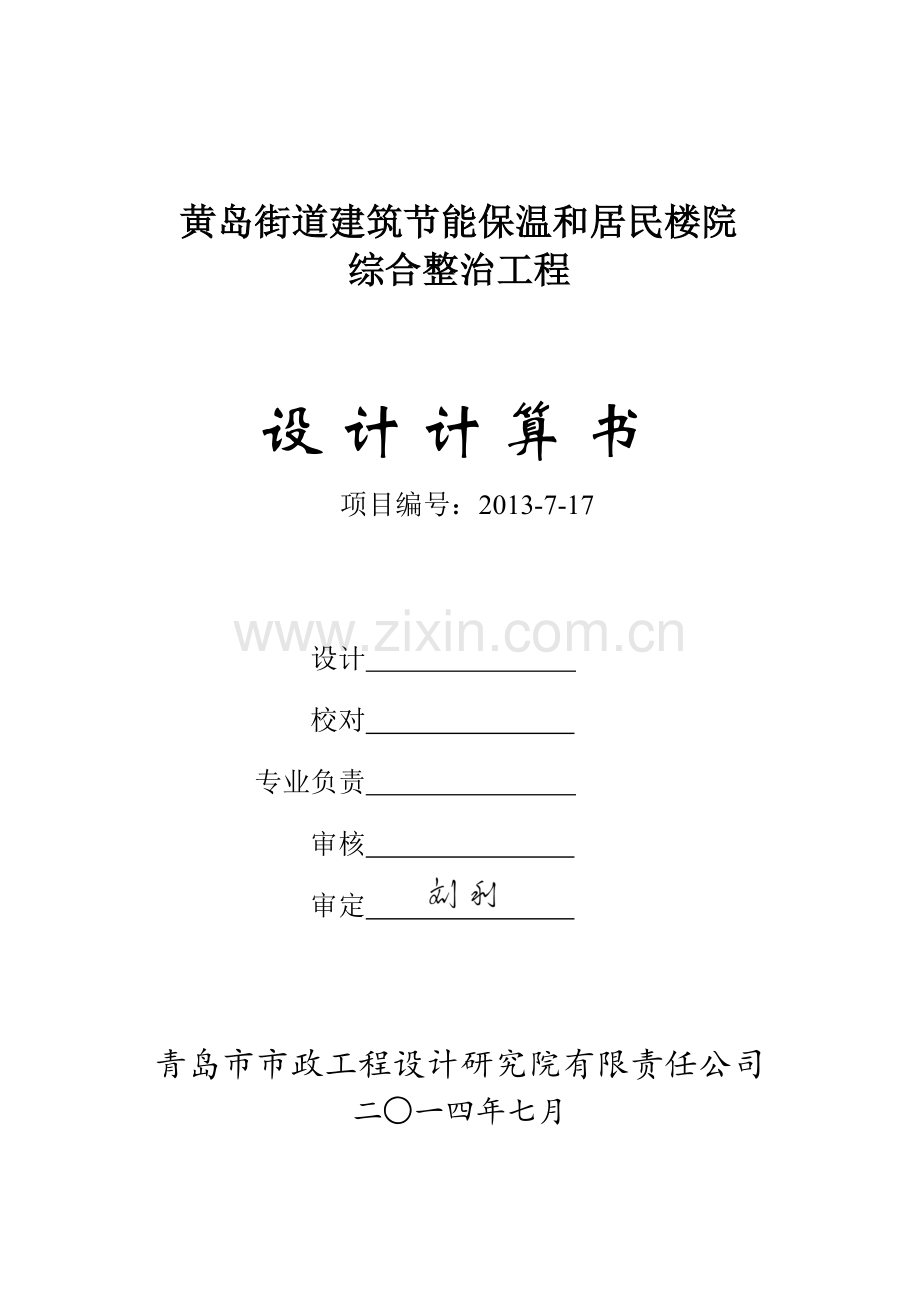

黄岛街道建筑节能保温和居民楼院
综合整治工程

设计计算书
项目编号：2013-7-17

设计
校对
专业负责
审核
审定

青岛市市政工程设计研究院有限责任公司
二○一四年七月

一、设计公式及参数
1、雨水量
1）设计参数
小区内庭院管道选用2年重现期。
地面综合径流系数：ψ=0.85；
地面集水时间：t1=3min；
2）黄岛区暴雨强度计算公式：
P=1.5年 q=469×（1+lgP）/（t+23.6）
其中：t=t1+t2
t：集水时间（min）
t1：地面集水时间（min）
t2：管内雨水流行时间（min）
q：暴雨强度 （L/(s·ha)）
3）雨水量计算
Q=ψ×q×f
其中：Q：设计雨水量（l/s）
ψ：综合径流系数（取0.85）
q：暴雨强度（L/(s·ha)）
f：汇水面积（ha）
2、污水量
1）设计参数
该区域主要以居住用地为主。
折污系数b：0.85
2）污水量计算式：

其中： Qs：设计污水量（L/d）
Qh：平均污水量（L/d）
K： 2.3 （当Qh≤5L/S时）
K= （当5L/S< Qh<1000 L/S时）
3、水力计算公式
曼宁公式
粗糙系数n： 0.01（HDPE管）0.013（钢筋混凝土管）

其中：
Q：设计水量（m3/s）
A：过水断面（m2)
R：水力半径（m）
i：水力坡度
θ：管中心到水面线两端的的夹角（弧度）
y：管内水深（m）
D：管道直径（m）
三、计算内容
1、雨水量及管道直径计算：
雨水汇水分布详见附图，雨水主干管计算详见附表。
2、污水量及管道直径计算：
小区平均污水量Qh ：

其中：P：设计人口数（cap），每户暂按3.5人计；
H：设计人均用水定额（L/cap·d），取200；
b：折污系数，0.85。
（1） 澎湖岛街小区
小区内服务户数最多一段污水管道约服务144户，污水由出户管接入设计管道。
所以：QK=144×3.5×200×0.85
=85680L/d=0.99L/s
K=2.3 （当Qh≤5 L/S时）
则：=0.99×2.3=2.28L/s
小区污水主干管
根据水力计算DN300mm，对应最大充满度0.55，在最小坡度=0.002时可接纳水量为32.95L/s，对应流速为0.827m/s，满足整个小区污水排水需求，因小区内现状为DN500管道，所以沿用DN500管道。
（2） 海坛岛街小区
小区内服务户数最多污水管道约服务80户，污水由出户管接入设计管道。
所以：QK=77×3.5×200×0.85
=45815L/d=0.53L/s
K=2.3 （当Qh≤5 L/S时）
则：=0.53×2.3=1.22L/s
小区楼前污水管道：
根据水力计算DN300mm，对应最大充满度0.55，在最小坡度=0.002时可接纳水量为46.582L/s，对应流速为1.169m/s，满足污水排水需求。
（3）玉环岛街西小区
小区内服务户数最多污水管道约服务110户，污水由出户管接入设计管道。
所以：QK=110×3.5×200×0.85
=64260L/d=0.74L/s
K=2.3 （当Qh≤5 L/S时）
则：=0.74×2.3=1.71L/s
小区楼前污水管道：
根据水力计算DN300mm，对应最大充满度0.55，在最小坡度=0.002时可接纳水量为46.582L/s，对应流速为1.169m/s，满足污水排水需求。
（4）竹苞花园小区
小区内服务户数最多污水管道约服务77户，污水由出户管接入设计管道。
所以：QK=77×3.5×200×0.85
=45815L/d=0.53L/s
K=2.3 （当Qh≤5 L/S时）
则：=0.53×2.3=1.22L/s
小区楼前污水管道：
根据水力计算DN300mm，对应最大充满度0.55，在最小坡度=0.002时可接纳水量为46.582L/s，对应流速为1.169m/s，满足污水排水需求。
（5）电厂小区
小区内服务户数最多污水管道约服务77户，污水由出户管接入设计管道。
所以：QK=77×3.5×200×0.85
=45815L/d=0.53L/s
K=2.3 （当Qh≤5 L/S时）
则：=0.53×2.3=1.22L/s
小区楼前污水管道：
根据水力计算DN300mm，对应最大充满度0.55，在最小坡度=0.002时可接纳水量为46.582L/s，对应流速为1.169m/s，满足污水排水需求。

1、澎湖岛街雨水计算
工程编号：2013-7-17

工程名：黄岛街道建筑节能保温和居民楼院综合整治工程

计算管段起讫点
管长
汇 水 面 积
径流系数
设 计 降 雨 强 度
设计雨水流量
设 计 管 段
管道输水能力
流量误差
L
本段F
转输F
累积∑F
Ψ
集水时间（分钟）
重现期P
强度ｑ
Ｑs
宽B
高H
管径D
坡度i
流速v
Q
△Q
起
迄
米
公顷
公顷
公顷

t1
t2
Σ t2
t
年
升/秒.公顷
升/秒
米
米
米
‰
米/秒
升/秒
升/秒
%

104.
1.30
0.00
1.30
0.85
5
0
0
5
2
357.95
395.54
1.00
0.80
0.00
0.80
0.70
419.82
24.3
6.1
附图：澎湖岛街雨水汇水面积图
