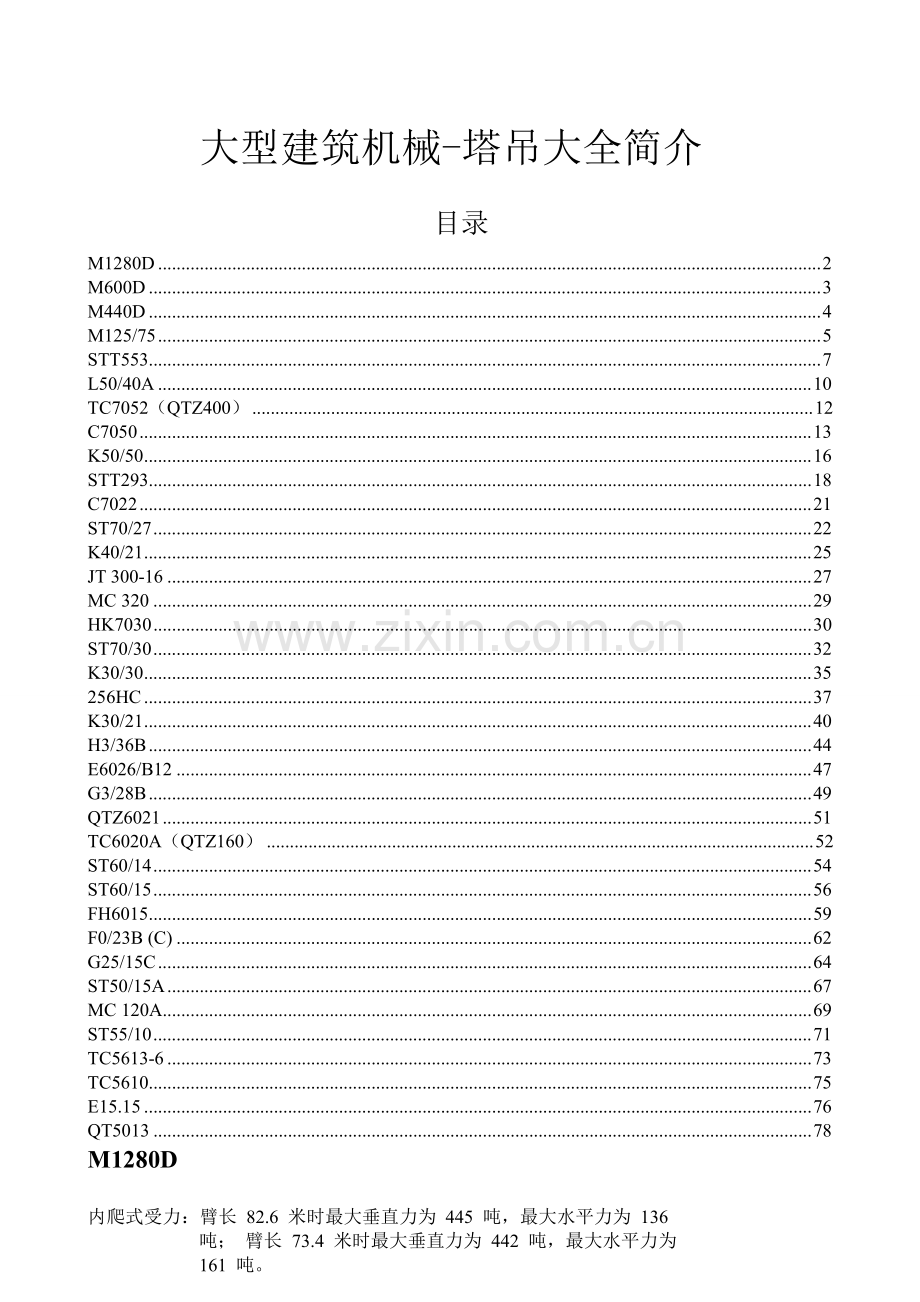

大型建筑机械-塔吊大全简介

目录

M1280D ............................................................................................................................................... 2
M600D ................................................................................................................................................. 3
M440D ................................................................................................................................................. 4
M125/75 ............................................................................................................................................... 5
STT553................................................................................................................................................. 7
L50/40A ............................................................................................................................................. 10
TC7052（QTZ400） ......................................................................................................................... 12
C7050 ................................................................................................................................................. 13
K50/50................................................................................................................................................ 16
STT293............................................................................................................................................... 18
C7022 ................................................................................................................................................. 21
ST70/27 .............................................................................................................................................. 22
K40/21................................................................................................................................................ 25
JT 300-16 ........................................................................................................................................... 27
MC 320 .............................................................................................................................................. 29
HK7030 .............................................................................................................................................. 30
ST70/30 .............................................................................................................................................. 32
K30/30................................................................................................................................................ 35
256HC ................................................................................................................................................ 37
K30/21................................................................................................................................................ 40
H3/36B ............................................................................................................................................... 44
E6026/B12 ......................................................................................................................................... 47
G3/28B ............................................................................................................................................... 49
QTZ6021 ............................................................................................................................................ 51
TC6020A（QTZ160） ...................................................................................................................... 52
ST60/14 .............................................................................................................................................. 54
ST60/15 .............................................................................................................................................. 56
FH6015............................................................................................................................................... 59
F0/23B (C) ......................................................................................................................................... 62
G25/15C ............................................................................................................................................. 64
ST50/15A ........................................................................................................................................... 67
MC 120A............................................................................................................................................ 69
ST55/10 .............................................................................................................................................. 71
TC5613-6 ........................................................................................................................................... 73
TC5610............................................................................................................................................... 75
E15.15 ................................................................................................................................................ 76
QT5013 .............................................................................................................................................. 78

M1280D

内爬式受力：臂长 82.6 米时最大垂直力为 445 吨，最大水平力为 136 吨； 臂长 73.4 米时最大垂直力为 442 吨，最大水平力为 161 吨。

固定式受力：臂长 82.6 米时基础受力 M=28877 吨米；自重 V=445 吨，剪力 S=48 吨，压力
T=619 吨，拉力 U=398 吨；
臂长 73.4 米时基础受力 M=28877 吨米；自重 V=442 吨，剪力 S=48 吨，压力
T=619 吨，拉力 U=398 吨。

M1280 单绳吊重表：
臂长 幅度 10 20 30 40 50 60 65 70 75 80 最大半径 吊重
最小半径 85.5° 84.2° 77.2° 69.9° 62.3° 54.1° 45.0° 39.8° 34.0° 27.1° 17.9° 米 吨

82.6

73.4

64.2

55.0

45.8

36.6

8.2m 50t 50 50 48.4 41.2 34.2 27.0 23.5 20.0 16.5 13 81.1 12.3
最小半径 85.5° 83.5° 75.5° 67.3° 58.5° 48.7° 37.2° 30.3° 20.8° 米 吨
7.4m 50t 50 50 50 50 40.8 30.0 25.0 20.9 72.3 18.9
最小半径 85.5° 82.5° 73.4° 63.8° 53.3° 41.0° 24.2° 米 吨
6.7m 50t 50 50 50 50 41.8 31.0 63.4 27.2
最小半径 85.5° 81.3° 70.5° 58.9° 45.7° 28.0° 米 吨
6.0m 50t 50 50 50 50 42.5 54.5 34.4
最小半径 85.5° 79.5° 66.4° 51.7° 32.8° 米 吨
5.3m 50t 50 50 50 50 45.6 45.8
最小半径 85.5° 76.8° 59.9° 38.9° 米 吨
4.5m 50t 50 50 50 36.7 50

M1280 双绳吊重表：
臂长 幅度 10 20 30 40 50 60 65 70 75 80 最大半径 吊重
7.9m~27.5m 84.2° 77.2° 69.9° 62.3° 54.1° 45.0° 39.6° 33.8° 26.8° 17.3° 米 吨

82.6

73.4

64.2

55.0

45.8

36.6

50t 50 50 48.4 41.2 34.2 27.0 23.5 20.0 16.5 13 80.8 12.5
7.9m~27.5m 83.5° 75.5° 67.2° 58.4° 48.6° 37.0° 29.8° 20.3° 米 吨
80t 80 80 72 54.5 40.8 30.0 25.0 20.9 71.9 19.3
6.5m~24.5m 82.5° 73.4° 63.7° 53.2° 40.8° 23.7° 米 吨
100t 100 100 79 55.5 41.8 31.0 63.0 27.7
5.8m~24.7m 81.3° 70.5° 58.9° 45.5° 27.6° 米 吨
100t 100 100 80.2 56.8 42.5 54.2 35.0
5.1m~24.9m 79.5° 66.3° 51.5° 32.4° 米 吨
100t 100 100 81.2 57 45.3 46.4
4.3m~25.0m 76.8° 59.8° 38.6° 米 吨
100t 100 100 81.9 36.4 60.3

M1280D 塔吊主要结构件重量表：

名称
数量
高（长）度（m）
单件重量（kg）
起重臂
1
72
34000
爬升节
1
4
22000
标准节
12
11
7000
平衡臂
1
11.4
14535
下回转
1
2.51
13000
上回转
1
6.2
21000
A 架
1
15.91
20000
发动机组及卷扬机组
1

14000
机械平台
1
7.5
12000
加强节
2
4
9000
操作室
1
2.1
1600
主卷扬筒及钢索
1
4.45
23000

塔吊机构参数：
回转机构：0~0.75r/m

M600D

受力情况：

固定式（无附着塔身重量及基础受力）

没有爬升框

爬升框在内部

爬升框在外部

单位
Tower
441
442
392
441
442
392
441
442
392

H
36
48
36
36
44
36
32
44
36
m
M
884
1031
886
884
947
886
883
1099
920
mT
V
174
190
176
189
201
191
185
201
191
T
S
24
29
24
24
28
24
28
33
29
T
T
304
344
344
308
329
348
306
367
359

U
217
263
256
213
229
252
214
281
264
T

内爬式

塔吊种类
391
392
441
442
单位
G
两个爬升框最小距离
12
12
12
12
m
J
最后一个附着上的最大距离
16
24
24
32
m
K
最大水平载荷
67
72
72
77
T
L
总体垂直载荷
180
191
189
201
T
H
最大自由高度
28
36
36
44
m

M600D 塔吊起重性能表：

臂长

最小 幅度
50t 最
大幅 度

10.0

15.0

20.0

25.0

30.0

35.0

40.0

45.0

50.0

55.0

60.0

62.5

65.0

67.5

70.0
(m)
(m)
50T
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
73.4
6.2
—
25.0
21.3
17.8
15.8
13.8
12.2
10.8
9.4
7.8
6.6
5.2
4.6
4.0
3.5
3.0
68.8
6.0
—
29.7
25.5
21.7
19.1
16.5
14.4
12.6
10.8
9.0
7.5
6.1
5.5
4.8

64.2
5.3
—
36.0
30.2
26.0
22.3
18.9
15.9
13.6
11.7
9.9
8.5
7.1

59.6
5.0
—
42.0
35.3
29.4
24.1
20.2
16.7
14.1
12.0
10.3
8.8

55.0
4.4
8.5
46.2
39.2
32.7
26.7
21.6
17.5
14.7
12.5
11.0

50.4
4.2
13.8
50.0
46.9
34.9
27.8
22.1
17.9
15.1
12.9

45.8
3.9
15.0
50.0
50.0
37.0
28.9
22.7
18.4
15.4

41.2
3.7
15.5
50.0
50.0
38.0
29.5
23.1
18.8
15.8

36.6
3.3
16.0
50.0
50.0
38.9
30.2
23.4
19.4

M600D 塔吊主要结构件重量表：

名称 数量

高（长）度
（m）

单件重量
备注
（kg）
55 15000 含滑轮组，拉索等
起重臂
1
45.8
12500
不含变幅滑轮组，拉索等
爬升节
1
4
15000
含油缸等
标准节
12
4
5000

下回转
1
2.51
13000
含回转齿圈
上回转
1
10.2
11000

A 架
1
14.1
12000

主卷扬筒及钢索
1

11000

机械平台
1

10000

加强节
1
4
6500

操作室
1
2.1
1200

发动机及卷扬机组

11000

塔吊机构参数：

回转机构：0~0.8r/m
行走机构：18m/min

M440D

固定式（无附着塔身重量及基础受力）

没有爬升框
爬升框在内部
爬升框在外部
单位
Tower
441
442
392
441
442
392
441
442
392

H
40
48
40
40
48
40
36
44
36
m

M
885
1122
877
885
1122
877
930
1191
923
mT
V
176
188
178
191
203
193
187
199
189
T
S
26
29
25
26
29
25
29
33
29
T
T
301
369
341
305
373
345
312
392
351

U
225
292
261
222
288
257
236
310
273
T

内爬式

塔吊种类
391
392
441
442
单位
G
两个爬升框最小距离
10.5
12
12
12
m
J
最后一个附着上最大距离
33.5
28
28
36
m
K
最大水平载荷
98
71
71
90
T
L
总体垂直载荷
156
193
191
203
T
H
最大自由高度
44
40
40
48
m

M440D 塔吊起重性能：
50 吨

最小 吊重

幅度
最大

幅度

(m)
(m)
50T
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
(m)
68.8
6
-
25
22.5
19.5
17.2
15
12.6
10.2
8.3
6.9
5.5
4.3
3.6
2.7
64.2
5.3
-
30.6
26.3
23
20
16.9
13.6
11.2
9.3
7.6
6.3
4.8

59.6
5.0
-
32
29.8
25.8
21.7
17.5
14.2
11.8
9.7
8.0
6.6

55
4.4
-
44
41
29.8
22.8
18.1
14.6
12
10
8.5

50.4
4.2
12
50
42
30.2
23
18.3
14.9
12.4
10.4

45.8
3.9
13
50
42.3
30.6
23.5
18.7
15.4
12.8

41.2
3.7
13.2
50
42.8
30.7
23.8
19
15.6
13.1

36.6
3.3
13.3
50
43.3
30.8
24
19.4
16.1

32
3.0
13.3
50
43.5
31.3
24.2
19.5

臂长

10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0 55.0 60.0 62.5 65.0

塔吊机构参数：
回转机构：0~0.8r/m
行走机构：18m/min

M125/75
塔身截面：4×4 米 底架：10×10 米（行走式） 塔身节主要构件重量：固定脚（预埋节）：1.79 米（0.78 吨×4）； 标准节：5.7 米（7.285 吨）；
加强节：5.7 米（8.5 吨）； 过渡节：6 米（5.467 吨）； 平衡臂：24 米（24.592 吨）； 套架总成：（31.455 吨）；

回转总成：（23.5 吨）； 塔头：（4.449 吨）。

最大自由高度基础受力（吨）：P=295.4T

起重性能：
双小车
臂长
幅度
5~20.5
25
30
35
40
45
50
55
60
65
70

70
Ⅷ吊重
50
38.8
30.6
24.9
20.7
17.5
14.9
12.8
11.1
9.7
8.5
幅度
5~37.5
40
45
50
55
60
65
70

Ⅳ吊重
25
22.1
18.9
16.3
14.2
12.5
11.1
9.9

60
幅度
5~21.5
25
30
35
40
45
50
55
60

Ⅷ吊重
50
41.4
32.8
26.7
22.3
18.9
16.2
14.0
12.2

幅度
5~35.5
40
45
50
55
60

Ⅳ吊重
25
23.7
19.3
17.6
15.4
13.6

单小车

70
幅度
5~20.5
25
30
35
40
45
50
55
60
65
70
Ⅳ吊重
50
38.8
30.6
24.9
20.7
17.5
14.9
12.8
11.1
9.7
8.5
幅度
5~35.5
40
45
50
55
60
65
70

Ⅱ吊重
25
21.4
18.2
15.6
13.5
11.8
10.4
9.2

60
幅度
5~21.5
25
30
35
40
45
50
55
60

Ⅳ吊重
50
41.4
32.8
26.7
22.3
18.9
16.2
14.0
12.2

幅度
5~37.5
40
45
50
55
60

Ⅱ吊重
25
23
19.6
16.9
14.7
12.9

自由高度：固定式：满顶 15 节标准节，钩高 90.6 米；
行走式：满顶 15 节标准节，钩高 104.2 米。

吊点位置：
臂长
70
65
吊点位置
26.8
24.3
臂重（吨）
34.5
32

压重：本塔机压重 120 吨，每块重量 12 吨，共 10 块。

臂长与配重：
臂长（米）
60
70
50
配重组成
4P+1Q
5P
3P+2Q
配重重量（吨）
52.5
59
46
配重臂长度（米）24
24
24
24
配重种类
P=11.8 吨 Q=5.3 吨

塔吊机构参数：
主卷扬机构：LVF132/LVF132

起升速度（米/分）：（Ⅱ）0-22(25t)；0-44(12.5t)；0-66(6.25t)
（Ⅳ）0-11(50t)；0-22(25t)；0-33(12.5t)
主卷扬电机功率：132kW
卷筒最大容绳量：970m
起升速度（米/分）：（Ⅳ）0-22(25t)；0-44(12.5t)；0-66(6.25t)
（ⅧⅣ）0-11(50t)；0-22(25t)；0-33(12.5t)
主卷扬电机功率：132kW
卷筒最大容绳量：840

变幅机构：RVF18.5 变幅速度（米/分）：0~45 变幅电机功率：18.5kW

回转机构：RCV155 回转速度（r/min）：0~0.45 回转电机功率：155N·M×4
DVF11 回转速度（r/min）：0~0.5 回转电机功率：11×4

行走机构：TVF7.5 行走速度（米/分）：0~16 行走电机功率：7.5×8

电网参数： 电源：380V 50Hz 电容量：300kVA
电缆截面面积（平方毫米）：35

附墙性能：
最后一道附墙上允许有 9 节标准节；两道附墙之间允许有 6 节标准节，首次附墙最高于 5 节， 此时全塔 15 个标准节，吊钩高度为 90.6 米。最高附墙最高于 31 节，此时全塔 37 个标准节， 吊钩高度为 216 米。

STT553
塔身截面：2.5×2.5 米 底架：6×6 米/10×10 米（行走式） 塔身节主要构件重量：固定脚（预埋节）：1.74 米露出 0.3 米（1.46 吨）；
标准节：6 米（6.97 吨）； 套架总成：12 米（17.9 吨）； 回转总成：（12.63 吨）； 塔头：（5.63 吨）；

平衡臂：23.7 米（13.13 吨）。

最大自由高度基础受力（吨）：P=162，M=892，H=22

起重性能（最大起重量 24 吨）：
臂长 倍率 最大吊重及范围 30 40 44 50 54 60 64 70 74 80
Ⅳ吊重 24 吨 15.48 米 10.84 7.48 6.57 5.49 4.91 4.18 3.77 3.25 2.94 2.55
80
Ⅱ吊重 12 吨 29.62 米 11.83 8.47 7.57 6.49 5.90 5.18 4.77 4.24 3.94 3.55
Ⅳ吊重 24 吨 15.48 米 10.83 7.47 6.57 5.49 4.90 4.17 3.76 3.24 2.94
74
Ⅱ吊重 12 吨 29.6 米 11.82 8.46 7.56 6.48 5.90 5.17 4.76 4.24 3.94
Ⅳ吊重 24 吨 19.16 米 14.17 9.96 8.82 7.46 6.73 5.81 5.30 4.65
70
Ⅱ吊重 12 吨 36.91 米 12.00 10.95 9.81 8.46 7.73 6.81 6.30 5.65
Ⅳ吊重 24 吨 19.16 米 14.17 9.95 8.82 7.46 6.73 5.81 5.30
64
Ⅱ吊重 12 吨 36.91 米 12.00 10.95 9.81 8.46 7.72 6.81 6.30
Ⅳ吊重 24 吨 23.19 米 17.83 12.67 11.28 9.62 8.73 7.61
60
Ⅱ吊重 12 吨 44.91 米 12.00 12.00 12.00 10.62 9.73 8.61
Ⅳ吊重 24 吨 23.19 米 17.82 12.67 11.28 9.62
50
Ⅱ吊重 12 吨 44.91 米 12.00 12.00 12.00 10.62
Ⅳ吊重 24 吨 23.97 米 18.53 13.20
40
Ⅱ吊重 12 吨 40 米 12.00 12.00

起重性能（最大起重量 18 吨）：
臂长 倍率 最大吊重及范围 30 40 44 50 54 60 64 70 74 80
Ⅳ吊重 18 吨 20.6 米 11.74 8.40 7.50 6.42 5.84 5.12 4.71 4.19 3.89 3.50
80
Ⅱ吊重 9 吨 38.7 米 9.00 8.68 7.82 6.79 6.24 5.55 5.16 4.66 4.37 4.00
Ⅳ吊重 18 吨 20.6 米 11.75 8.41 7.51 6.43 5.85 5.13 4.72 4.20 3.90
74
Ⅱ吊重 9 吨 38.9 米 9.00 8.73 7.86 6.83 6.27 5.58 5.19 4.69 4.40
Ⅳ吊重 18 吨 25.6 米 15.07 10.88 9.75 8.40 7.67 6.76 6.25 5.60
70
Ⅱ吊重 9 吨 49.1 米 9.00 9.00 9.00 8.82 8.11 7.23 6.74 6.10
Ⅳ吊重 18 吨 25.3 米 14.88 10.76 9.64 8.31 7.60 6.70 6.20
64
Ⅱ吊重 9 吨 48.9 米 9.00 9.00 9.00 8.78 8.08 7.19 6.70
Ⅳ吊重 18 吨 30.7 米 18.00 13.35 11.98 10
