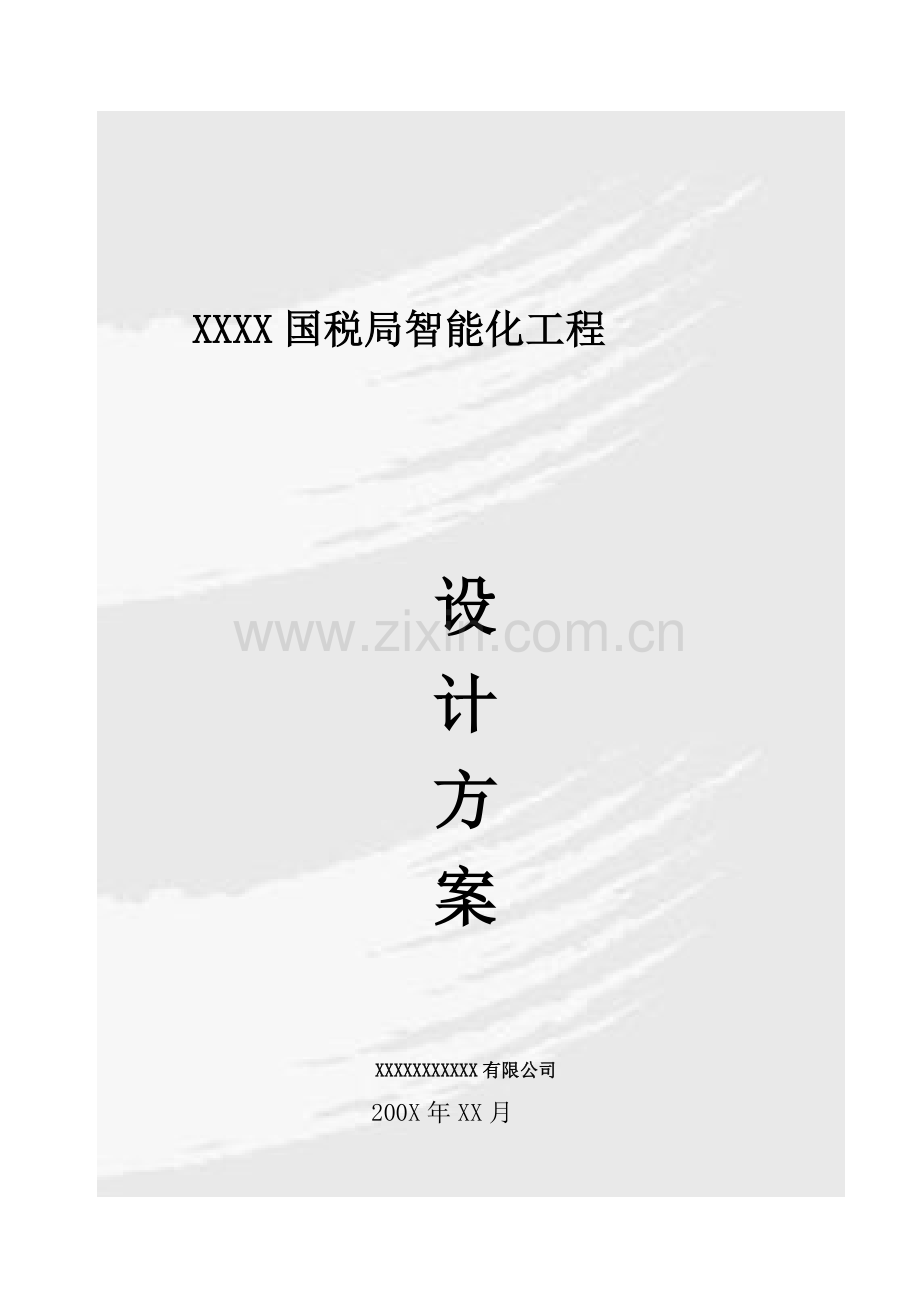

国税局智能化弱电系统设计方案.doc

XXXX国税局智能化工程

设
计
方
案

XXXXXXXXXXX有限公司
200X年XX月

目 录
第一章 工程概况 7
第一节、概述 7
第二节、系统设计要求和设计目标 7
2．1 系统整体设计要求 7
2．2 设计目标 8
第二章 综合布线 10
第一节、需求概述 10
第二节、设计原则及依据 10
2．1 设计原则 10
2．2 设计依据 11
第三节、产品定位与选型 13
第四节、综合布线系统设计 14
4．1 系统组成 15
4．2 工作区子系统 18
4．3 水平系统 22
4．3 垂直干线子系统 24
4．4 设备间及管理子系统 25
第五节、系统图 27
第六节、设备清单 28
第三章 桥架、管线设计 29
第一节、设计思路说明 29
第二节、线槽线管设计方案 29
2．1 水平系统 29
2．2 干线的垂直通道部份 31
2．3 线槽的安装要求 31
2．4 水平子系统线缆敷设支撑保护要求 31
第三节、线管部分 32
3．1 金属管的加工要求 33
3．2 金属管切割套丝 33
3．3 金属管弯曲 33
3．4 金属管的敷设 34
第四节、系统接地 35
4．1 接地要求 35
4．2 接地电缆选择 36
4．3 配线架（柜）接地 36
4．4 接地电缆的要求 37
4．5 系统屏蔽 37
4．6 线缆管道接地 38
第五节、设备清单 38
第四章 计算机网络系统 39
第一节、系统概述 39
第二节、系统需求 39
第三节、系统设计方法 40
3．1 分层设计 40
3．2 VLAN的子网划分与安全性 41
3．3 采用成熟的产品与技术 41
第四节、产品选型 41
第五节、网络系统的总体设计 42
5．1 内网 43
5．2 外网 44
5．3 政府网 44
5．4 系统功能 45
5．5 信息端口分布 46
第六节、设备清单 46
第五章 安防系统 47
第一节、系统概述 47
第二节、系统设计原则 47
第三节、设计依据 49
第四节、系统设计 49
4．1 嵌入式系统的特点 49
4．2 系统组成 50
4．3 终端部分设计 50
4．4 信号传输部分设计 52
4．5 控制主机部分设计 52
4．6 系统性能 55
4．7 操作台 59
第五节、系统图 60
第六节、设备清单 61
第六章 一卡通管理系统 62
第一节、系统概述 62
第二节、设计依据 62
第三节、产品定位 63
3．1 系统管理中心 63
3．2 管理主机 64
3．3 发卡系统 64
第四节、门禁管理系统设计 64
4．1 普通办公室 64
4．2 大办公室 65
4．3 领导办公室 65
4．4 门禁点位及配置表 66
4．5 系统功能 69
4．6 系统图 70
第五节、消费管理系统设计 71
5．1 系统图 71
5．2 系统功能 71
第六节、考勤管理系统设计 73
6．1 系统功能 74
6．2 系统设计 74
第七节、车库进出管理系统设计 75
7．1 系统功能 75
7．2 系统设计 76
第七节、室内巡更管理系统 82
第八节、设备清单 83
第七章 卫星接收及有线电视系统 85
第一节、系统概述 85
第二节、设计依据及指标 85
2．1 设计依据 85
2．2 系统设计指标 85
第三节、系统结构设计 86
3．1 信号接收端（信号源） 86
3．2 同轴传输网络 87
3．3 用户终端 88
第四节、安装点位表 88
第五节、系统图 89
第六节、设备清单 90
第八章 公共广播系统 91
第一节、系统概述 91
第二节、设计依据 91
第三节、系统设计 91
3．1 广播点位设计 91
3．2 音频放大及传输系统设计 95
3．3 广播控制主机 96
第四节、系统图 97
第五节、系统配置表 98
第九章 会议系统 99
第一节、系统概述 99
第二节、设计依据 99
第三节、系统选型 100
第四节、系统设计 101
4．1 三楼150人报告厅 102
4．2 四楼20-40人中型会议室 105
4．3 四楼50-70人综合性会议室 105
4．4 六楼50人电教室 108
第五节、设备清单 111
第十章 程控交换机系统 115
第十一章 大屏幕显示及多媒体查询系统 116
第一节、系统概述 116
第二节、设计需求 116
第三节、系统设计 117
3．1 服务大厅及内部食堂员工通道的LED屏 117
3．2 大厅触摸查询一体机 120
第四节、设备清单 121
第十二章 排队叫号系统 122
第一节、系统概述 122
第二节、设计原则 122
第三节、系统设计 123
3．1 系统主要功能 123
3．2 排队系统的拓扑图 124
3．3 取号机 125
3．4 LED显示屏 125
3．5 语音系统 126
3．6 排队处理和后台统计软件 127
3．7 后台统计系统的功能 127
第四节、设备清单 129
第十三章 UPS电源系统 130
第一节、系统概述 130
第二节、系统设计 130
2．1 用户需求及应用状况 130
2．2并机方案 130
第三节、设备清单 133
第十四章 楼宇控制系统 134
第一节、系统概述 134
第二节、系统设计 134
2．1 系统优势 134
2．2 系统控制的实现 135
第三节、系统预算及推荐品牌 136
第十五章 系统集成 137
第一节、系统概述 137
第二节、系统设计 137
2．1 子系统通讯接口方案 137
2．2 IBMS集成监控功能的分类描述： 138
2．3 跨子系统的联动功能的描述 140
第三节、系统预算及推荐品牌 141
第十六章 防雷接地及机房工程 142
第一节、系统概述 142
第二节、机房结构装饰系统 142
2．1 吊顶 143
2．2 隔断墙工程 143
2．3 墙柱面工程 143
2．4 地面工程 143
2．5 门窗工程 143
2．6 隐蔽部分工程 143
第三节、电气工程 143
3．1 总体设计 144
3．2 UPS系统 144
第四节、空调工程设计 147
4. 1 机房环境要求： 147
4．2 设计依据及方案 147
4．3 空调设备的选型 147
第四节、机房防雷接地方案 147
4．1 概述 147
4．2 设计依据 148
4．3 接地处理 148
第五节、供电系统 149
第十七章 工程总预算 150

第一章 工程概况
第一节、概述
本大楼设计为地下一层、地上主楼十一层，裙楼3层，建筑总高度为约50米。主楼功能上分为两部分，一、二层为公共开放性的征收服务和税务管理大厅，三至十层为各类办公和内部用房，十一层为内部活动用房。
附楼底层为对外服务的税务代理大厅，二层为内部职工食堂，三层为办公室。主、附楼既相连又相对独立，作为一个建筑整体，内部的联系便捷，同时当需要隔开时又不影响各自的完整性。
主、辅楼地下一层完全连通，设计为机动车停车库和变配电、水泵房等设备用房及增值税票票据库。机动车库设有小型车停车位，属III类地下停车库。
第二节、系统设计要求和设计目标
2．1 系统整体设计要求
系统实施所涉及的设计标准和规范：产品标准和规范；工程标准和规范；验收标准和规范等必须完全符合中华人民共和国有关条例及规范，包括：
l GB/T 50314-2000《智能建筑设计标准》
l DG/TJ08-602-2001《智能建筑评估标准》
l JGJ/T16-92《民用建筑电气设计规范》
l GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》
l GB/T 50312-2000《建筑与建筑群综合布线系统工程验收规范》
l EIA/TIA-568A《美洲商务建筑布线标准》
l EIA/TIA-569《美洲商务建筑通信的信道和空间标准》
l ISO/IEC 11801《国际商务建筑布线标准》
l TIA/EIA TSB-67《无屏蔽双绞线UTP端到端系统功能检测》
l GB/T 16572-1996《防盗报警中心控制台》
l GA/T75-94《安全防范工程工序与要求》
l GB50198-94《民用闭路监控电视系统工程技术规范》
l GA308-2001《安全防范系统验收规则》
l GBJ79-85《工业大厦通信接地设计规范》
l GBJ115-87《工业电视系统工程设计规范》
l GBJ93-86《工业自动化仪表工程施工及验收规范》
l GBJ132-90《自动化仪表安装工程质量检验评定标准》
l GB50045-95《高层民用建筑设计放火规范》
l GB50054-95《低压配电设计规范》
l GB50168-92《电气装置安装工程电缆线路施工及验收规范》
l GB50116-98《火灾自动报警系统设计规范》
l GB50116-92《火灾自动报警系统施工验收规范》
l GB50174-93《电子网络及通讯机房设计规范》
l GB/T2887-2000《电子网络及通讯机房场地通用规范》
l GB50057-94《建筑物防雷设计规范》
l FGJ08-83-2000/J10011-2000《防静电工程技术规范》
l GB/T11457-1995《软件工程术语》
l GB/T14079-93《软件维护指南》
l GB/T19000.3-1997《在软件开发、供应和维护中的使用指南》
2．2 设计目标
XX市国税局综合业务楼由主楼和附楼组成，内设对外公开服务的征收服务大厅，二至十一层为各类办公和内部用房。
内部办公区域重点考虑利用网络与综合布线实现办公自动化，利用通信系统、有线电视系统、广播系统提高办公效率和改善环境，利用门禁管理和安全防范系统确保内部安全和科学管理。
公开服务区重点考虑信息查询和发布系统、自动化办公网络系统、自动感应门和安全防范系统、公共广播/紧急广播系统、消防报警系统，通过通道管理系统（门禁系统）按照对内对外两个功能区管理。
停车场分为地面停车位和地下停车场，外来临时车辆停放在地面停车位，单位内部车辆停放在地下停车场，进出通过刷卡管理。
本项目智能化系统包括以下子系统：
1、 综合布线系统
2、 桥架管线
3、 计算机网络系统
4、 安防系统
5、 一卡通管理系统
6、 卫星接收及有线电视系统
7、 公共广播系统
8、 会议室及多功能厅音视频系统
9、 通信系统（程控交换机）
10、 大屏幕显示及多媒体查询系统
11、 排队叫号系统
12、 UPS电源系统
13、 楼宇自控系统
14、 防雷接地及机房工程

第二章 综合布线
第一节、需求概述
采用综合布线系统作为语音、数据及图像、通信系统的传输媒介。考虑到现代化办公环境对通讯自动化（CA）、办公自动化（OA）等系统的信息传输需求，在综合布线方面要求具有高度的灵活性、可靠性及综合性，并要求易扩容，并方便维护和管理。
综合布线是信息网络的基础。它主要是针对建筑物内的计算机与通信的需求而设计的，具体是指在建筑物内和在各个建筑物之间布设的物理介质传输网络。通过这个网络实现不同类型的信息传输。
综合布线系统主要的功能有：
ü 模拟与数字语音信号传输
ü 高速与低速的数据信号传输
ü 传真机或图形终端及绘图机所传的图形数据信号传输
ü 图像会议或视频点播及安全系统的视频信号传输
综合布线作为其他应用系统的基础和保障，成为总体项目中的被突出强调的重点。因而，结合到局域网的建设，为保证信息系统在未来的规划中发挥重要的作用，就必须首先把综合布线系统建设好。
XX国税办公大楼的综合布线系统必须支持现在以及未来语音、数据、图像等信息高速传输的要求。
根据应用需求，本系统采用千兆主干、百兆到桌面的布置方案，重要的房间采用光纤到桌面的方式，预留数据扩展空间。数据主干采用室内多模光纤，语音主干采用大对数线缆。水平线缆均采用六类线缆敷设，便于日后跳接和功能扩展。
第二节、设计原则及依据
2．1 设计原则
二十一世纪的XX国税办公楼综合布线工程,其智能化系统在符合实际需要的前提下，应有适当的超前性，以满足未来的需求。其综合布线系统的设计应遵循以下原则：
ü 实用性
本布线系统的设计以实用为第一原则。在符合需要的前提下，合理平衡系统的经济性与超前性，以避免片面追求超前性而脱离实际，或片面追求经济性而损害其智能性。
ü 可靠性
系统必须保持每天24小时连续工作。子系统故障不影响其他子系统运行，也不影响集成系统除该子系统之外的其他功能的运行。
ü 经济性
本工程布线系统所选用的设备与系统，以现有成熟的设备和系统为基础，以总体目标为方向，局部服从全局，力求系统在初次投入和整个运行生命周期获得优良的性能/价格比。
ü 易维护性
因为分布面积广，系统庞大，要保证日常运行，系统必须具有高度的可维护性和易维护性，尽量做到所需维护人员少，维护工作量小，维护强度低，维护费用低。
ü 开放可扩展性
布线系统设计尽量采用国家和国际标准及规范，兼容不同厂商、不同协议的设备和系统的信号传输，各子系统可方便进出系统。
本次布线系统设计时要达到的目标是：具备高速大容量的信息通信传输能力，提供XX国税办公楼内全方位的业务支持，支持千兆位的宽带计算机网络，多媒体音视像等高速可靠的信息传输。提供内部网络高速可靠的连接通道，保证信息的快速交换和处理，使XX国税办公楼综合布线系统成为现代化的智能办公网络；系统建成后具有高度可管理性和扩展性，适应XX国税办公楼综合布线系统面向新世纪的业务发展需要。
2．2 设计依据
国际标准
Ø ISO/IEC 11801 国际大楼电信布线标准
Ø TSB-67 UTP布线系统现场测试标准
Ø TSB75 开放办公室布线系统标准
Ø TSB-72 集中式光纤布线系统标准
Ø BICSI TDMM 国际楼宇工业咨询服务协会的电信布线系统培训手册
Ø ANSI/TIA/EIA-568A-1/-2/-3/-4 568A布线系统的增补版:1,2,3,4
Ø ISO/IEC11801-A 未来的国际大楼六类/七类布线标准
Ø EMC 电磁兼容性有关标准
Ø CISPR22 国际信息技术设备的无线电干扰特性极限值和测量方法
Ø CISPR24 国际信息技术设备的抗干扰标准
国内标准
Ø YD/T926.1-1997大楼通信结构化布线系统标准(邮电部行业标准）
Ø 中国建设部/国家质量技术监督局《建筑与建筑群结构化布线系统工程设计规范》GB/T 50311-2000
Ø 中国建设部/国家质量技术监督局《建筑与建筑群结构化布线系统工程施工及验收规范》 GB/T 50312-2000
Ø 民用建筑电气设计规范:JGJ/T 16-92
Ø 工业企业通信设计规范
Ø 中国通讯行业标准“结构化布线系统电气特性通用测试方法”YD/T 1013-1999
其他
Ø IEEE802.3有关 10/100/1000Mbps Ethernet网络标准
Ø RS232、X.21、RS422异步、同步传输标准
Ø IEEE802.3，10BASE－T
Ø IEEE802.3u Ethernet(100BASE-T)
Ø IEEE802.3ab 铜缆千兆位Ethernet
Ø IEEE802.3Z 光纤千兆位Ethernet
Ø IEEE802.4
Ø IEEE802.5
Ø ATM Forum
Ø 国家,地区和行业有关应用规范
第三节、产品定位与选型
良好的综合布线产品和高质量的工程施工是智能建筑系统工程的重要环节。在XX国税办公楼的综合布线系统中，选用的布线产品必须重点满足高速宽带网络传输的要求，以及考虑高可靠性的要求，具有先进可靠、易于管理维护、易于扩展等特性，并且能配合网络的应用发展和管理，具有长远的效益。因此我们建议选用国外知名公司的成熟产品，具体考虑如下：
1、很好的产品知名度；
2、在布线领域是领先者（悠久的历史和技术的领导者）；
3、有成熟的产品和完整的产品线（包括线缆、接插件、光缆、光配件、三类、超五
类、六类甚至七类产品、非屏蔽和屏蔽产品等）可供选择；
4、有自己的生产基地而非OEM产品；
5、有成功的案例；
6、完整的供应渠道；
综合以上因素考虑，我们建议系统采用德国罗森伯格的六类铜缆综合布线产品，这些产品通过专用设备检测，完全通过国内标准体系及国际UL、3C质量认证。以下是德国罗森伯格公司简介：
罗森伯格亚太电子有限公司是德国罗森伯格高频技术公司的全资子公司，于1997年在中国投资兴建，经过数年的高速发展，作为罗森伯格全球战略体系布局的重要环节，业务囊括亚洲和太平洋地区，形成区域发展中心的架构。我们在北京有占地20000平方米完善的现代化管理、研发、设计、服务中心，作为基于高科技体系的中心平台，面向亚太地区市场提供全方位高品质的服务和支持。
　　公司传承德国罗森伯格严谨的生产管理控制体系，技术标准和专业生产设备，在北京和上海生产基地规模制造优质罗森伯格系列专业产品。
　　北京生产基地建立有完备的制造、检测、销售、培训、服务体系和网络,包括有机加工、电镀、组装、检测在内多条具国际先进水平的生产线，在微波通信电缆组件和微波同轴连接器领域，保持着稳定的技术优势，北京生产基地属于亚洲最大和居主导地位的微波电缆组件等生产基地之一。
上海生产基地全套采用德国光电子产品生产技术和检测标准，配置了高度自动化的光纤、数字配线架系列、光纤跳线、光缆交接箱和综合布线产品系列的生产体系，具有产品技术优势，产品系列化广谱布局，优质客户服务和品质卓越等显著特征。上海分公司作为我公司华东地区的生产、销售、培训及服务中心，秉承公司一贯的高品质原则，为客户提供强大的支持和服务。
基于ISO9001、ISO/TS16949质量体系和ISO14001环境体系认证，罗森伯格亚太电子有限公司在产品质量、生产和服务的品质等方面，具备严谨和可靠的保障。随着公司销售和服务体系的扩展和完善，代理和分销机构的合理布局，面向客户提供最大限度的方便性，我们罗森伯格亚太充满信心，以卓越的产品和贴近客户的优化整体方案，随时响应您的要求，提供优质、便捷和满意的服务。
第四节、综合布线系统设计
我们建议在大楼网络中心内部采用集中式的布线方式，根据要求，XX国税办公楼网络系统中数据干线传输采用多模光缆光缆，水平子系统和工作区子系统采用德国罗森伯格六类非屏蔽铜缆系统；语音干线传输采用德国罗森伯格三类类非屏蔽大对数铜缆，水平子系统和工作区子系统采用德国罗森伯格六类非屏蔽铜缆系统。选用UTP 六类双绞线可实现550M的带宽，在1000Mb/s的传输速率下，最长传输距离达到90m。采用六类UTP加光纤主干的布线方式，能在适当的投资规模下最大地保证现在和未来的高速网络应用需要，能可靠地保障大楼未来25年的应用发展需要。
根据XX国税办公楼交换设备（交换机）考虑：主干是三层主干千兆交换机，楼层交换机是百兆交换机，实现了主干千兆，100M交换到桌面的网络应用。
XX国税办公楼通过采用六类布线系统，为将来升级到1000M交换到桌面的应用网络铺设好了网络的物理基础。将来只是将交换机换成1000M交换机就能实现1000M到桌面的网络应用，而不需要再重新铺设线路，这也是网络扩展性的考虑。
另外，考虑到语音部分对基本上只传输模拟语音信息，从性价比方面考虑，按照系统设计要求，直接采用德国罗森伯格三类类非屏蔽大对数电缆作为主干，水平子系统和工作区子系统采用德国罗森伯格六类非屏蔽铜缆可以方便快捷的实现语音与数据信息点的互换。
合理的点位分布和子配线间设置是综合布线系统性能发挥的关键。终端点位的设计应用完整性的关键，它要结合房间功能定位，房间的装饰装修等因数，综合考虑，使端点做到方便、实用、美观；子配线间的位置设置是系统功能发挥的关键，合理的子配线间位置设计可以充分的发挥网络中各设备的性能，灵活调配，节约资源。
国税系统不同于其他系统，它属于政府办公的一个对外平台，系统自己又有一个办公网络，还有对外开放的网络办税系统，考虑到系统的安全性，采用采用三网独立的设计方式，即外网、政府网、办公网物理隔离，由管理中心统一管理。
4．1 系统组成
根据美国国家标准化委员会电信工业协会(TIA)/电子工业协会(EIA)制定的商用建筑布线标准，即EIA/TIA 568和569以及其他相关标准，结构化布线系统主要针对电话、传真、计算机网络，即语音和数据应用，未来的发展还将包括电视会议、图文传真、语音邮件、卫星通信等较新的通信技术。
从功能上看，结构化布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
结构化布线各系统示意图
设备间子系统
工作区子系统
垂直干线子系统

建筑群子系统
水平布线子系统
管理子系统

工作区子系统
工作区布线系统由工作区内的终端设备连接到信息插座的连接电缆（3M左右）所组成。它包括带有多芯插头的连接电缆和连接器（适配器），如：Y型连接器、无源或有源连接器（适配器）等各种连接器，起到工作区的终端与信息插座入孔之间的连接匹配作用。

水平子系统
水平布线系统由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成。水平布线线缆均沿大楼的地面或吊平顶中线布线，最大的水平电缆长度应为90M。根据EIA/TIA568标准和ISO/IEC11801国际综合布线系统标准，在各自的水平布线系统中分别可采用以下几种类型的线缆和信息插座：
Ø 4对100Ω非屏蔽双绞线（UTP）和信息插孔为ISDN 8芯（RJ45）的标准插口。
Ø 4对（或2对）100Ω（或120Ω）平衡双绞线和信息插孔。
Ø 2对150Ω屏蔽双绞线（STP）和屏蔽信息插座。
Ø 62.5/125μm光纤线缆及信息插孔为ST型光缆的标准接口。
Ø 50Ω同轴电缆及信息插孔为50Ω同轴缆的标准接口。
水平布线系统还可以采用双介质混合型电缆（内有4对100Ω非屏蔽线缆和62.5/125μm多模光缆）和双介质混合型信息插座（内有ISDN 8芯RJ45的标准插座和ST型光缆接口）。

管理区子系统
管理区子系统由交叉连接、直接连接配线的（配线架）配线硬件等设备组成。以提供干线接线间、中间（卫星）接线间、主设备间中各个楼层配线架（箱）、总配线架（箱）上水平线缆（铜缆和光缆）与（垂直）干线线缆（铜缆和光缆）之间的通信线路连接通信、线路定位与移位的管理
卫星接线间
连接电缆
干线接线间
主机
I/O
计算机机房
设备间
IDF
MDF
连接电缆
干线电缆

系统中各楼层配线架（箱）IDF可根据不同的连接硬件分别安装在各干线接线间（各楼层电信间）墙面防火板上以及安装在19英寸墙面安装铁架或安置在19英寸机柜（架）中。总配线架（箱）MDF可安装在设备机房总配线间的墙面防火板上或安装在专用的配线架上。
干线子系统
干线子系统由建筑物内所有的（垂直）干线多对数线缆组成，既有多对数铜缆、同轴电缆和多模多芯光纤以及将此光缆连接到其他地方的相关支撑硬件所组成，以提供设备间总（主）配线架（箱）与干线接线间楼层配线架（箱）之间的干线路由。
按照EIA/TIA568标准和ISO/IEC11801国际布线标准，规定了设备间主交叉连接架（总配线架MDF）与中间交接架以及楼层管理区的楼层配线架IDF之间各类主干线线缆布线的最长距离。
设备间子系统
设备间布线子系统由设备间中的线缆、连接器和相关的支撑硬件所组成，它把公共系统的各种不同设备（如PABX、HOST、BA等通信或电子设备）互连起来（直接连接起来）。
建筑群子系统
建筑群子系统将一个建筑物中的线缆延伸到建筑物群的另一些建筑物中的通信设备和装置上，它由电缆、光缆和入楼处线缆上过流过压的电气保护设备等相关的硬件组成。
根据我们对XX国税办公楼的图纸分析做具体设计。系统包括：
工作区子系统――为用户提供一个即符合ISDN标准，又可满足高速数据传输的标准。每个工作区有一个面板，一个面板有信息点。
水平子系统――将工作区引至管理子系统。
垂直子系统――将分配线架与主配线架用星形结构连接起来。
设备间子系统――采用跳线和光纤接续单元连接主机及网络设备。
管理子系统――分布在各层竖井配线间，管理各层的水平布线，连接相应的网络设备。
4．2 工作区子系统
工作区子系统是由终端设备连接到信息插座的连线组成，它包括装配软线，连接件和连接所需的扩展软线，并在终端设备和输入/输出（I/O）之间搭接，相当于电话配线系统中连接话机的用户线和话机终端部分。
每个信息插座通过适配器连接可支持数据终端、计算机设备及终端设备的设置和安装。
信息点的数量规划根据房间功能，配置信息点，普通办公位每个位置设一个内网点、一个语音点，每个办公室设1个政府网点和一个外网点，重要的办公室和会议室设置光纤直接到位，大厅的查询机安放点设置一个外网点和一个内网点；办公室终端采用双口面板，墙面式安装；对于开放型中间有隔断的办公室，按照装修设计线缆延隔断敷设，并装面板；领导办公室、公共大厅考虑采用地插安装的方式。
结合设计图纸分析，我们可以用下表计算：
序号
楼层
位置
电话
网络
内线
外线
外网
政府网
内网
1
负一层
高压配电房
1

低压配电房

1

UPS房
1
1

2

排风机房

电信机房
1

1

办公室
2

1
1

资料室(票库)
1

1

平时排风机房

2
一层
厨房
1
1

库房
2
1

2

一机多卡
6
1
6

6

保安（消防）监控室
1
1

4

资料室１
6
1
1
1
6

资料室２
6
1
1
1
6

资料室３
6
1
1
1
6

资料室４
6
1
1
1
6

驾驶员休息室
1
1
1

1

触摸屏（大厅）

2

大屏幕（大厅）

1

考勤

1

排队叫号

1

大厅
47
5
6

72

银行经收处
4
4
1

4

电子屏幕（大堂）

1

自主开票

8

办公楼大堂咨询台
2

2

3
二层
大餐厅
2

2

中餐厅１
1

1

中餐厅２
1

1

资料室１
6
1
1
1
6

资料室２
6
1
1
1
6

资料室３
6
1
1
1
6

资料室４
6
1
1
1
6

资料室５
4
1
1
1
4

资料室６
4
1
1
1
4

资料室７
4
1
1
1
4

电子屏（大餐厅）

1

对外办公室
4
1
1

4
4
三层
大会议室
1
1
1
1
3

设备房
1

1

2

控制室
1

1

2

公务间
1
1
1

1

办公室１
6
1
1
1
6

办公室２
6
1
1
1
6

办公室３
6
1
1
1
6

办公室４
6
1
1
1
6

办公室５
6
1
1
1
6

办公室６
6
1
1
1
6

办公室７
6
1
1
1
6

资料室１
4

4

资料室２
4

4
5
四层
阅览室
1

4

荣誉室
1

1

接待室１
1

接待室２
1

办公室
6
1
1
1
6

会议室１
1

1
1
2

会议室２
1

1
1
2

会议室３
1

1
1
2

会议室４
1

1
1
25

会议室５
1

1
1
2
6
五层
办公室１
6
1
1
1
6

办公室２
6
1
1
1
6

办公室３
6
1
1
1
6

办公室４
6
1
1
1
6

办公室５
6
1
1
1
6

办公室６
6
1
1
1
6

办公室７
6
1
1
1
6

小会议室
1

2

资料室１
4

4

资料室２
4

4
7
六层
电化教室
1

1
1
40

办公室１
6
1
1
1
6

办公室２
6
1
1
1
6

办公室３
6
1
1
1
6

机房1
1
1
1

20

机房2
1
1
1

UPS电源房
1

4

精密空调室
1

新风机房

监控室
1
1
1

1

维修间
1
1
2

4

8
七层
办公室１
4
4
4
4
4

办公室２
4
4
4
4
4

办公室３
6
1
1
1
6

办公室４
6
1
1
1
6

办公室５
6
1
1
1
6

资料室
1

2

接待室
1

2
9
八楼
办公室１
4
4
4
4
4

办公室２
4
4
4
4
4

办公室３
4
4
4
4
4

秘书办公室
4
1
2
2
4

大会议室
1

1

4

小会议室
1

1

2

接待室
1

2
10
九楼
办公室１
6
1
1
1
6

办公室２
6
1
1
1
6

办公室３
6
1
1
1
6

办公室４
6
1
1
1
6

办公室５
6
1
1
1
6

办公室６
6
1
1
1
6

办公室７
6
1
1
1
6

办公室８
6
1
1
1
6

资料室１
1

2

资料室２
1

2
11
十楼
办公室１
6
1
1
1
6

办公室２
6
1
1
1
6

办公室３
6
1
1
1
6

办公室４
6
1
1
1
6

办公室５
6
1
1
1
6

办公室６
6
1
1
1
6

办公室７
6
1
1
1
6

资料室１
1

2

资料室２
1

2

资料室３
1

2
12
十一层
工会活动室１
1

工会活动室２
1

工会活动室３
1

工会活动室４
1

4．3 水平系统

水平线缆将干线线缆延伸到用户工作区。
本大楼设计全长63米，弱电井设计在大楼的中间位置，根据普通布线极限90米原则，每层终端到弱电井的距离一般不超过70米，所以我们每3层设一个子配线间，分别设在2层、5层、9层，共3个子配线间。-1F、1F、2F、3F的信息点在2层子配线间管理，共523个点；4F、5F、6F的信息点在5层子配线间管理，共约330个点；7F、8F、9F、10F、11F的信息点在9层的子配线间管理，共约422个点；管理中心设在6层主机房。
本系统水平传输介质采用6类4对非屏蔽双绞线，1节点对应1根6类UTP电缆的方案。系统既满足现在需要又为将来发展留有充足空间。同样，对于语音系统，也采用同样线缆水平敷设的方式，这样既满足了语音接入的要求，同时还能够满足今后系统的调整与变化。
本大楼信息点采用的6类线，大大优于EIA/TIA 568 标准的6类指标草案，可在 100 米范围内保证622Mbps ATM 及千兆以太网要求的传输速率，能够充分满足各种宽带信号的传输，可满足用户将来使用各种计算机网络的需求。
水平线缆的长度根据图纸估算并考虑了端接余量及富余量。
1箱＝1000FT＝305米
平均线缆长度（米）＝（最大长度＋最小长度）/2＋6米＋10％余量
UTP电缆用量(箱)＝〖信息点数*平均每点线缆长度/305〗
水平线缆的路由设计
走廊的吊顶上安装金属桥架，进入房间时，从桥架引出金属软管以埋入方式由墙壁而下到各个信息点。
吊顶
水平桥架(内穿水平线缆或光纤)
预埋钢管
信息插座（包括面板、模块和铁盒）
由电话、计算机引出的RJ45接头
办公间隔段

水平线缆到各个工作区使用镀锌钢管保护，另外对于线缆集中的部位可以根据穿线数量来确定镀锌钢管的尺寸。
特别要强调的是强电和弱电不应使用同一线槽。
两种走线方式
