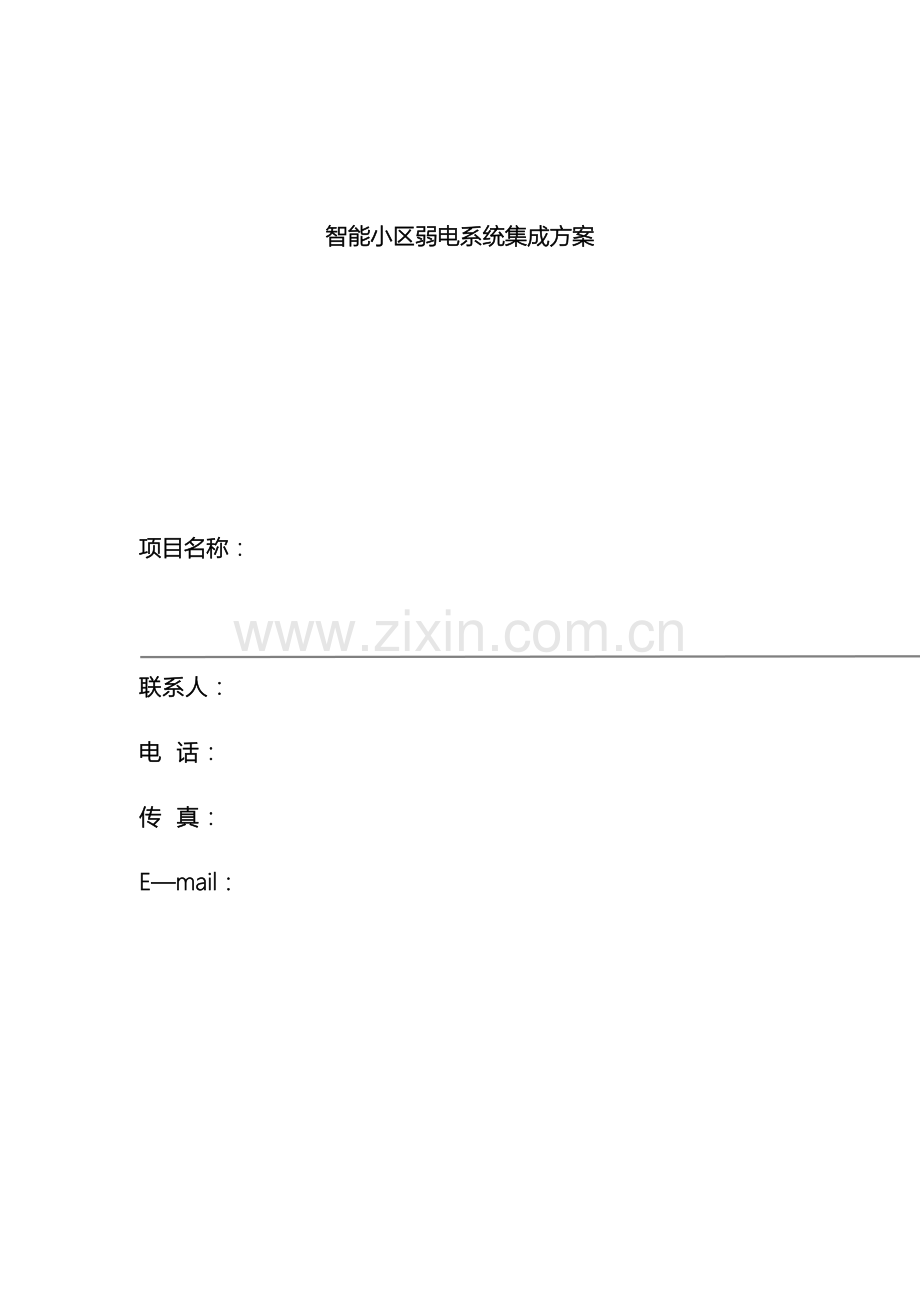

智能小区弱电系统集成方案

项目名称：

联系人：
电 话：
传 真：
E—mail：
目 录

第一部分 可视对讲及户内防盗报警系统 - 5 -
1.1设计总则 - 5 -
1.2设计原则 - 5 -
1.3 设计方案概述 - 7 -
1.4 可视对讲功能 - 7 -
1.5 安防报警功能 - 8 -
1.6系统构成 - 8 -
1.7系统结构图 - 9 -
第二部分 小区周边报警系统 - 11 -
2.1 现状概述 - 11 -
2.2 防盗系统的应用 - 11 -
2.3周界防范系统结构图 - 12 -
第三部分、智能监控系统 - 13 -
3.1系统环境及要求 - 13-
3.2系统概述和功能设计 - 13 -
3.3前端摄像枪机点位分布 - 14 -
3.4图像和数据的传输 - 14 -
3.5中心监控室 - 14-
第四部分 背景音乐系统 - 15 -
4.1设计要求 - 15 -
4.2系统架构图 - 15 -
4.3系统功能特点 - 16 -
第五部分 智能停车场系统 - 17 -
5.1系统概述 - 17 -
5.2设计方案概述 - 17 -
5.3系统架构示意图 - 18 -
5.4临时车辆进出流程 - 19 -
5.5用户进出流程 - 20 -
5.6系统功能特点介绍 - 21 -
第六部分 一卡通系统 - 22-
6.1系统概述 -22-
6.2系统组成 -22-
6.3系统架构示意图 -22-
第七部分 电子巡更系统 - 23 -
7.1系统概述 -23-
7.2系统架构示意图 -23-

第八部分 综合布线系统 - 24 -
8.1系统概述 - 24 -
第九部分：售后支持 - 24 -

第一部分 可视对讲及户内防盗报警系统
1.1设计总则
小区可视对讲系统首先从国外发达国家引进，但在国内得到了高速的发展。国外的可视对讲主要应用于独栋公寓或别墅，因此系统联网的要求一般都不高。而国内的可视对讲系统一般都应用于大型小区，很多都是几千户甚至上万户的小区。因为传统的小区可视对讲系统都是基于模拟音视频信号加低速率的数据通讯信号（一般为 RS485通讯）的系统，这种传统的系统不但要专为其铺设大量的联网视频线和音频线及数据线，工程调试的工作量大，很难维护，而且由于模拟音视频系统同一时间只能传输一路音视频，对于有着较大用户容量的大型小区，系统总线占线问题就越来越突出。
随着数字多媒体处理技术的发展，音视频的数字化处理己经在互联网、移动电话的3G网络等领域普遍应用，数字化处理后音视频信号不但使传输的物理网络大大简化，而且允许多路通道同时传输，能够彻底解决总线占线问题。正是基于这样的原因，将音视频信号数字化处理，对当前的传统模拟可视对讲系统进行数字化升级，已成为小区可视对讲系统发展的一种趋势，反映在市场上的结果就是，己有越来越多的可视对讲厂家开发出纯数字的可视对讲系统并逐步应用到实践中。
全数字联网对讲系统顺应现代小区可视对讲系统发展的趋势，体现现代小区可视对讲的数字化、稳定性、布线简单、调试及维护的方便性。我们设计的全数字可视对讲联网系统能够在本小区高速的局域网内，真正实现小区的数字化。
1.2设计原则
按照“严密、合理、可靠、经济、完善”的设计思想，努力做到安全、周密，兼顾其它，考虑到系统的对象是一个智能性住宅小区，对讲系统的目的除了维护大楼的安全、正常生活以外，另外一个同样重要的目的是服务于管理、给管理提供现代化的手段。
技术和设备的先进性
作为一座智能化住宅小区，对讲系统的先进性应是小区现代化的基本特征，也是系统可靠性的保证。同时先进的系统设计也是灵活性、兼容性和可扩充性的保证，系统设计时，在保证其安全可靠的前提下，尽可能选用当今世界先进的技术。
系统的可靠性
对讲系统若设计时不采用成熟的技术，可靠的设备，一些细小的失误或技术上潜在的问题将会带来不可估量的损失，甚至灾难性的后果。因此，我们认为可靠性是系统设计中需首先考虑的因素。设计时必须选用可靠的设备，成熟的技术，以保证系统的可靠性。
经济性原则
最大限度的节省投资是对讲系统设计的基本要求，也是我们工程设计的一个基本目标，本着用户至上的原则，在选择系统结构及选购系统设备时，我们尽量选择性能价格比高及售后服务有保障的设备和供应商，而不是盲目追求名牌与时髦。
系统的弹性和扩展性
整个系统应具有扩展功能。随着技术的不断进步，经济形势的进一步好转和使用管理的要求，原来建立的系统的容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的。因此，在设计中重点考虑系统应有较强的扩展功能，并留有一定余量。
操作简便且易于掌握
系统的设计，要求在操作人员与设备之间建立起友好的界面，使操作者无论对系统的设置还是日常的运行，经过键盘进行简单的操作即可完成。即使对没有接触过此类设备的操作者，只需稍加培训，即能掌握一般操作。
系统的实用性
整个系统必须满足用户所提出的要求，避免系统资源的浪费。
系统易维护性
任何一个子系统出现问题时，其它子系统和主系统均可正常工作。
1.3 设计方案概述
本次设计对象“***”项目为高层商品房高档智能小区，设计选用数字型智能控制终端，实现彩色可视楼宇对讲、安防报警、智能家居控制、多媒体信息服务等。依据系统设计要求，结合当前智能化系统的行业标准以及我司多年智能化系统设计的经验，针对此项目的可视楼宇对讲系统设计如下：
对于高层部分采用数字型铝合金面板楼口机，铝合金面板坚实耐用，老化及其缓慢，极大延长了设备使用寿命；同时配置内嵌门禁子模块，可实现刷卡开门，极大方便用户开门的同时保证安全性；采用数字组合式呼叫方式，而不是每户一个按键，更多的体现出系统人性化的一面。户内采用7英寸彩色数字型智能终端，触摸屏，能够清晰显示访客图像以及周边环境；可设置多个防区；多种铃声可选；具有免打扰功能；具有主动监视功能片。
1.4 可视对讲功能
l 数字彩色可视对讲功能，采用触摸屏，能够清晰显示访客图像
l 免打扰功能：智能终端具有免打扰功能，以保证您安静的休息环境。
l 通话保密，当住户与管理员、来访者通话时，其它用户无法听到其通话。
l 监视功能：住户可经过按动智能终端上的监视按钮查看本单元门口。
l 开锁功能：具有本地、远程等多种开锁方式，保障您不会“有家难归”。
l 系统编码按楼号、单元号、房号的排列顺序。（楼号4位、单元号2位、房号4位）。
l 铃声可选、免提接听，语音提示，简单方便的彩色触摸屏操作；
1.5 安防报警功能
l 提供有线8防区，8 路输入，外接各种安防探测器与警灯、警号；对每一不同的安防探测器具识别功能；防区能够分三道防区，外界周界红外对射形成第一道防区，门窗等安装门磁或者幕帘探测器组成第二道防线，室内重要部位设置探测器形成第三道防线；厨房等区域加装煤气探测器，每个区域都安装上火灾报警发生器保证财产及生命安全。
l 所有幕帘探头、煤气、水浸、紧急按钮等报警设备报警时，智能终端有声光报警提示，智能终端能发送报警信号到管理中心。
l 触发警情后经过网向保安中心报警，管理机能接收小区内所有住户的报警。各住户呼叫（或报警）时，管理机可显示房号，并记录报警信息。
1.6系统构成
该系统主要由管理主机、数字智能门口主机、家庭智能终端机和物业智能化管理软件组成。设计用全数字编码技术和双向通讯传输技术相结合有效的将数字声音信号和数字图像信号结合在一起，利用局域网内部高速通道进行传输。由于是全数字双向系统，具有强大的系统功能，物业智能化管理终端是经过小区局域网将住户的家庭智能终端与管理中心的后台管理平台连接在一起构成了一个强大的数据共享信息平台。 用一条五类双绞线解决全部的通讯信号。
1.7系统结构图
结构示意图

户内系统图

第二部分 小区周边报警系统
2.1 现状概述
随着国民经济的发展，人民的生活日益提高，工程需要大力发展安全文明小区建设。严峻的社会治安形式，需要建立并完善安全文明小区防盗报警网络系统体系。随之部分住宅小区便使用高科技的智能化手段，为小区的服务和管理提供快捷高效的超值服务与管理，为家庭提供安全舒适家居环境。如何解决在当前每个家庭经济承受能力有限的情况下，建立满足防范功能及可靠性需求的安全文明小区、防范防盗网络系统是当前急需解决的问题。作为一个可行的住宅小区联网报警系统，必须满足集中控制，系统容量大，防范功能齐全。性能价格比高等要求。
2.2 防盗系统的应用
（1）. 在科技日益发展的今天，防盗的概念已经发生根本的变化，传统的人防由于人的弱点(偷懒、打瞌睡、疏忽)及投资回报等问题，已渐由技防所取代。一个电子防盗系统能够包括移动探测器、门磁探测器、玻璃破碎探测器、振动探测器、烟雾探测器、紧急按键等各种探测器，从多个方面保护您的安全。针对到小区周边护栏的安全性上，当出现翻越围墙等事件时，系统将会发出声光警报，并准确及时的显示出报警的具体防区，提醒人们的注意与行动，从而有效地保护了居民的生命财产的安全。
（2）. 在报警发生后，能经过RS-485专线网络报警，以最短时间将警情报告接警中心做出快速反应，从而更有效地保障小区居民财产安全。
小区周边防盗报警系统防患于未然，用来实现较周密的外围全方位管理及建筑物内重要的管辖区，防盗报警系统分工作区安防状态的监视、结合智能监控系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素，并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。
2.3周界防范系统结构图

第三部分、智能监控系统
3.1系统环境及要求
本工程是一个智能化高档小区监控工程。由于小区有其自身的特点，对于安全有特殊的要求，因此需要对小区进行合理布局的、覆盖率足够的图象监控、红外探头、以及公安、消防等部门对小区设施进行有效的监控，从而对突发事件作出及时的反映。结合本小区的情况，需要对各楼层间以及出入口进行有效的监控，设置一个监控中心，对各个监控点的图象进行监看、录象，并配合其它的部门进行调度，各监控点采集的图象要根据具体的环境以及与监控中心的距离做出合理的安排以保证传输到监控中心的图象的清晰度和信躁比在合理的范围之内。
3.2系统概述和功能设计
根据监控系统的一般要求，并从今后系统的先进性以及使用者的维护、使用、保养和方便性出发，做出本闭路监控系统的设计方案。
本系统经过在各个需要监控的地方设置的摄象机采集到清晰的图象信号，摄象机的选用要遵循技术指标和美观相结合的原则，考虑到室外园区监控范围的大小和监控对象的类型，采用枪式和球式摄象机组合，所采用摄象机全部为彩色CCD摄象机，清晰度达到540线以上，根据所处的不同地点的光线、距离等因素选用合适的镜头，枪机外加防护罩。
设置一个监控中心，监控中心建议设在保安值班室，与周界报警系统控制系统结合在一起，各个监控信号采集了以后，由于摄象机与监控中心之间的距离较远，不能直接经过同轴电缆将图象传送到监控中心，对于比较远的点位采用光纤传输，保证图像的清晰。
图象信号传到监控中心以后要实现监看、录象、控制等一系列的功能。在中心设置硬盘录象机，对监控信号进行监看和录象。录象资料能够检索和多画面回放。并结合视频监控矩阵连接到电视墙上，即时发现各点的情况。
3.3前端摄像机点位分布
所有摄像机的安装都按照美观、合理的原则进行设计和施工。具体的摄象机的选型和安装视具体的情况而有所不同。
就本小区而言主要的监控对象是园区周边停车场区域、楼间停车场区域、电梯轿厢内及园区出入口。
所有摄像点的设置均根据闭路电视监控的相关标准设计的，摄像点实际安装、使用及镜头焦距的确认还将根据现场实际情况进行现场确认。
3.4图像和数据的传输
图像经过前端的摄像机采集以后，要传送到监控中心，本方案的监控中心设置在保安值班室，摄像机与中心的距离有远有近，这就要考虑到各个不同的情况，对图像的传输做出合理的安排。由于本方案的摄像机与监控中心的距离一般都较大的情况下，因此中间转换成光缆传输，将较好的图像质量传送到监控中心。
3.5中心监控室
图像经过近距离的传送或远距离的传送，传送到监控中心后就要根据方案功能的要求作出一些特殊的安排。
由于考虑到监控对控制的要求。实时的记录监控信号，采用知名品牌硬盘录像机产品成熟的技术和可靠的质量保证，最大限度的提高了系统的稳定性和可靠性，避免了死机的现象出现。
每路从摄像机传送回来的图像都连接到硬盘录像机上每个硬盘录像机，录像机能够同时对16路的图像进行监看、录像和回放。录像能够手动的设置开始和结束，具备移动报警、报警录像等一系列的功能，录像全实时每秒25帧，录像可检索和多画面回放。在本系统中录像能够灵活的设置，能够手动触发也能够编辑工作表来控制硬盘录像机管理。
录像的同时把所有输入的视频图像信号经过视频矩阵实时的在电视墙上实时显示出来。显示方式灵活，可多画面、单画面显示。同时，能够针对中速智能球进行各个方位的调整，观看周边的情况，拥有更宽的视野。

第四部分 背景音乐系统
4.1设计要求
建立一套背景音乐系统具体要求如下：
1、小区的每个区域都要能听到背景音乐和通知。
2、各个区域能够实现分区自动广播，如早晨上班的时候全体区域播放一些愉快的音乐，使住户精神为之振奋，工作热情自然提高。下班的时候草坪区能够播放一些舒缓、安静的音乐，使劳累一天的人们解除疲劳，享受音乐的美好。能够在儿童游乐区播放一些童真的音乐，让孩子们乘着音乐的翅膀，度过美好的童年。物业公司下班的时候，能够只对物业办公区播放下班铃声。
3、控制室可实现自动播放，无人值守。一经设置好，就不需要工作人员去管理，除非有临时变动。当有临时通知需要广播时，能够立即停止自动播放，转为手动控制。
4.2系统架构图
背景音乐系统架构图如下所示：

4.3系统功能特点
自动播放功能——系统可按用户设置的时间表经过自动播放软件，全自动播放各种背景音乐。
周循环功能——编排好一周的播放时间表后，全年可循环播放，而无需每周重设。
播放临时广播——该系统分手动和自动两种方式，用户若有临时要播放的广播内容，可随时结束自动播放状态，进入手动播放状态进行播放。如播放通知，紧急广播，重要新闻等。
分区控制功能——多通道数字广播播出控制系统，与GMTD-8DV分区控制器结合，可根据播放内容的不同，分路控制各区域扬声器定时播放，自动播放。系统配备有通讯控制卡，根据播放表，控制分区器什么时间打开某个区域，如各区域不同时间播放广播，部分信息广播分别只对部分区域播放等，如对儿童游乐区播放欢快的儿童音乐。
无人值守——多通道数字广播主机可实现自动开机、关机，每天开机后自动识别星期几，然后各通道调用当天的播放表自动进行播放，实现无人值守。
音乐曲目库——多通道数字广播播出控制系统内置超大容量音乐曲目库，丰富的铃声音乐，充分满足用户的各种需求。

第五部分 智能停车场系统
5.1系统概述
智能停车场系统，可根据刷卡有效距离的远近大致可分为三种类型：近距离、中距离、远距离停车场系统。近距离停车场系统一般用在收费停车场以及外来访客比较多的场合；中距离停车场系统相对近距离停车场系统更加方便快捷；而远距离停车场系统适合长期固定用户使用，同时能够实现无人值守状态，极大方便了本小区内部人员车辆的通行，不用主动刷卡，只要将专用卡挂在车内即可，当系统感应到时自动抬起道闸放行。
5.2设计方案概述
按照标准停车场系统方案设计如下：
对于小区两个出入口分别配置中距离一进一出停车场系统，中距离系统更方便了车辆通行的便捷性，固定用户只需要在中距离出入口控制器前晃动一下卡片，即可识别到卡，判定合法卡后自动抬杆放行，车辆过后自动落杆，并有地感和压力波双重防砸功能，杜绝砸车现象发生。对于固定用户能够设置成月租用户或者长期用户等多种用户类型，如果卡片过期后需要付费后才能够继续使用。对于临时访客，可先经过楼宇对讲的围墙机同被访问的住户取得联系，被允许进入后，登记车辆资料，手动抬杆放行，或者发行临时卡片放行，当访客结束时将卡片收回，也可根据实际情况进行临时停车计时间收费设置，如果设定收费则系统自动计算停车时间段内产生的费用，多种收费方式时间段可供设置。
5.3系统架构示意图

系统总结构图

标准一进一出中距离示意图
5.4临时车辆进出流程
临时车辆进出流程图

5.5用户进出流程
Ø 月租用户口入流程
月租车辆到达停车场入口工作区，用户持卡在感应区刷卡，系统读取该卡相关信息，判断其有效性；同时启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入管理电脑中。自动道闸升起，车辆感应器检测到车辆经过后，栏杆自动落下；若卡片无效或已过有效期，则自动道闸不升起。
Ø 月租用户出入流程
月租车辆到达停车场出口工作区时，用户持卡在出口读卡感应区刷卡，系统读取该卡的相有关信息，判别其有效性；电脑根据卡片纪录信息自动调出该车辆进入图像，同时启动出口摄像机，摄录一幅该车辆图像，工作人员进行对比，系统判断该月租为有效期内卡片信息，票箱自动语音报读和显示相关信息：“此卡还有几天有效，一路顺风”，道闸自动升起；车辆感应器检测到车辆经过后，栏杆自动落下；（当车辆在感应线圈下时，自动道闸杆永不落下。则车辆感应器具有防砸车功能）。
Ø 车辆进出流程图

5.6系统功能特点介绍
l 图象识别(对比)
在入场读卡时抓拍车辆的外观、颜色、车牌号等，并作为该卡资料存档在出场读卡时抓拍车辆的外观、颜色、车牌号，同入场图像资料作对比，并存档可独立关闭此系统，进入车辆出入全自动状态。
l 多路视频识别
管理主机采用多路视频采集卡，出口摄像机和入口摄像机可为多个,出入口设两个摄像机，同时抓拍出入场车辆的车牌和外观两幅图像。一幅作为车牌对比，实现车辆防盗功能。一幅作为出场时车身比对，看车辆外型是否有损坏,确定是否是在停车场内造成,作为免责依据。
l 防砸车功能
道闸配合车辆检测器实现防砸车功能，当道闸下有车时，闸杆不会下落，即便当闸杆下落时有车开到其下面，闸杆也会止落上抬，车辆离开后，闸杆自动下落。同时可结合压力电波安全装置（可选功能）实现双重防砸车保护处理。
l 遥控放行
军警或特殊免费车辆以及其它特殊情况能够采用人工遥控放行；
l 多种卡定义不同收费方式
系统支持用户自定义设卡的收费方式，如临时卡、月租卡、年租卡等；收费（按月、天、时、次、时间段）设定，计费方式多种多样；
l 防潜回功能
车辆刷卡进出控制进出，有进必有出，重复刷卡进或出，属于潜回，防止同一张卡在进口处或出口出接续刷；
l 脱机使用功能
当管理电脑和主控器之间通讯故障时，临时车辆依然能够刷卡进出停车场，刷卡数据保存在主控器的内存模块中，并由控制处理器根据计费模块计算本次停车费用．通讯恢复后计费模块中的脱机数据会自动上传到管理电脑，并自动清空记录；
第六部分 一卡通系统
6.1 系统概述
一卡通系统以非接触式IC卡技术，经过智能卡管理系统实现了各种智能卡系统的连通和互用。这样无论是外部还是内部人员，手持一张卡就能够在授权范围内注册项目上或登记、或通行、或消费。发卡中心仅需经过计算机网络就可制卡人进行监督管理并支持相应的消费。
6.2系统组成
一卡通系统由管理系统、发卡中心、读卡终端和用户卡片构成，其中：
（1）管理系统：是整个智能卡和相关子系统的管理中心，是实现“一卡通”的中枢。
（2）发卡中心：主要任务是卡的制作和发行；制卡记录及数据管理。
（3）读卡终端：包含各种门禁读卡器、停车读卡器、收费/消费读卡器等。
（4）用户卡片：根据不同的应用场合设置相应的非接触式智能卡

6.3系统架构示意图

第七部分 电子巡更系统
7.1系统概述
电子巡更系统是管理者考察巡更者是否在指定时间按巡更路线到达指定地点的一种手段。巡更系统帮助管理者了解巡更人员的表现，而且管理人员可经过软件随时更改巡逻路线，以配合不同场合的需要。
巡更系统由信息钮扣、巡更手持记录器、下载器、电脑及其管理软件等组成。信息钮扣安装在现场，如各住宅楼门口附近、车库、主要道路旁等处；巡更手持记录器由巡更人员值勤时随身携带；下载器是联接手持记录器和电脑进行信息交流的部件,它设置在电脑房。无线巡更系统具有安装简单，不需要专用电脑，而且，系统扩容、修改、管理非常方便。

7.2系统架构示意图

第八部分 综合布线系统
8.1系统概述
楼内布线采用金属桥架和金属管的布线方式，因为楼内系统繁多，从而公共部分各系统间距离很难保证控制在标准范围内，因此采用金属桥架和金属管在造价上的投资会较多，但对弱电系统的信息抗干扰有良好的作用。方案共分成五个子系统进行设计，包括工作区子系统、水平干线子系统、垂直干线子系统、管理子系统、设备间子系统五个部分组成。每个子系统都担负着必要的使命。

第九部分：售后支持
弱电智能化系统的良好运行不但基于高质量的软、硬件环境，而且和操作人员的素质及对系统的后期维护密切相关，因此制订一个完善的用户培训和系统维护计划十分必要，我公司将负责对用户的前期培训，并对系统运行后的维护工作提供相应的对策，对可能出现的故障均有相应的补救措施，保证系统稳定，可靠地运行。
售后服务是衡量系统工程商服务与合作水平的一个重要方面。售后服务的即时性和持续性，将直接影响用户系统的正常运行，我公司承接贵单位系统具有明显的地理优势，设计实施人员和维护人员均能保证最快捷的客户服务响应。
Ø 负责先期的安装、调试及培训工作
Ø 负责提供本系统的调试升级服务
Ø 一年内提供免费维修，终身维护
Ø 如发生故障可及时上门服务
