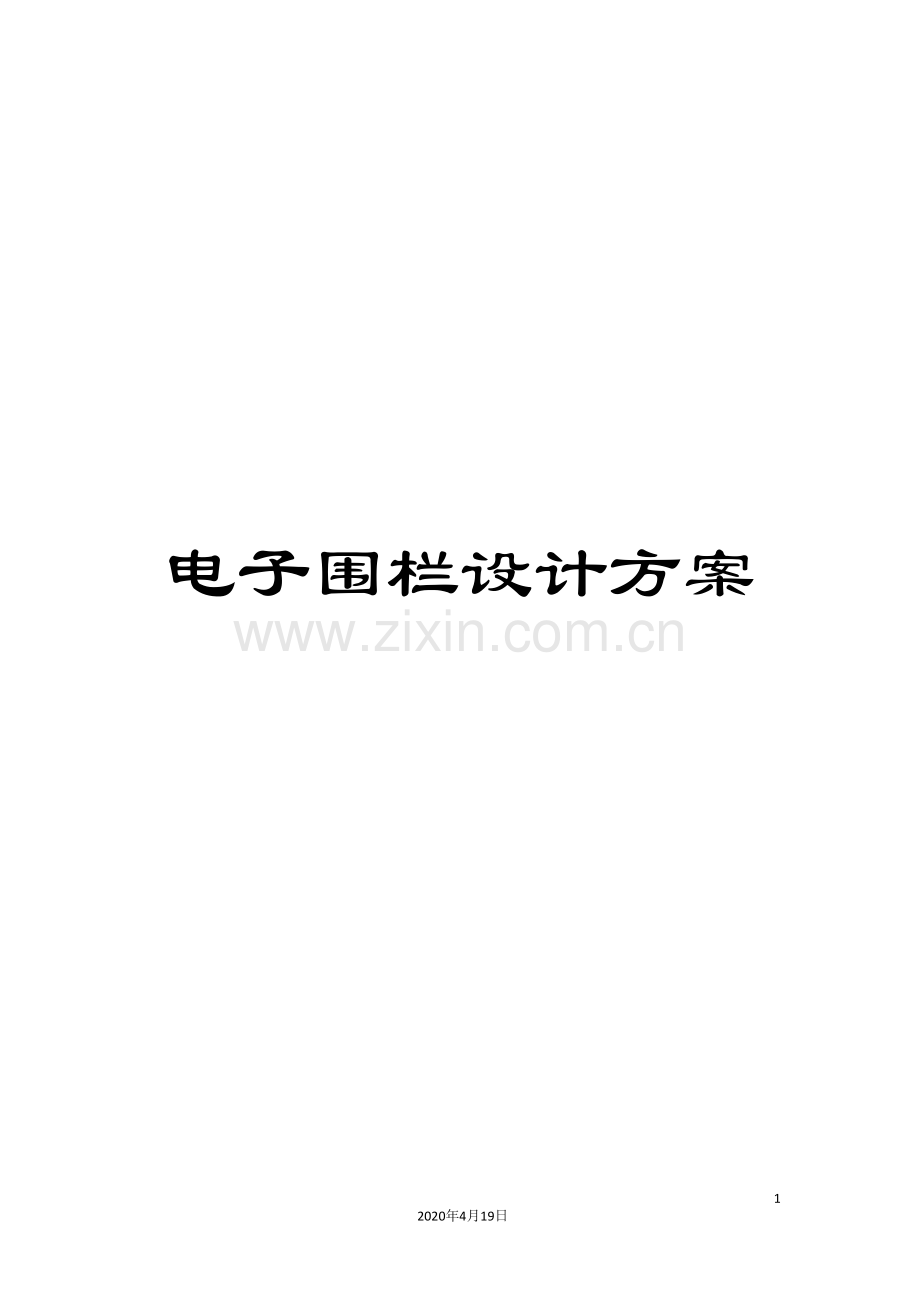

电子围栏设计方案

22
2020年4月19日
文档仅供参考

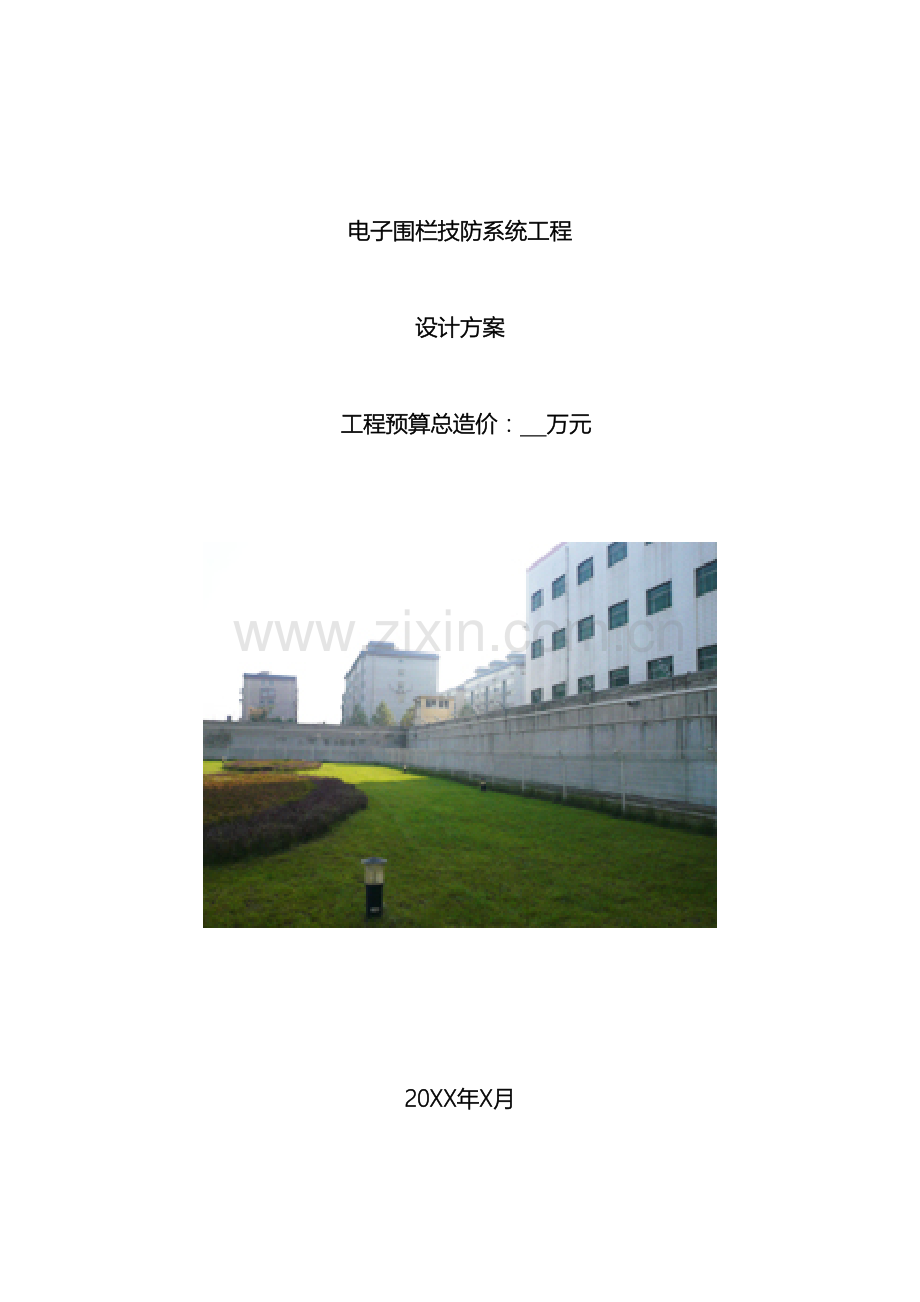

电子围栏技防系统工程

设计方案

工程预算总造价： 万元

20XX年X月

目 录
1、概述 3
2、系统设计标准 4
3、系统特点 4
4、系统构成及工作原理 5
5、具体实施方案 6
6、系统主要设备性能 8
7、电子围栏实景图 10
8、器材清单及工程报价 11
9、项目施工设计 11
10、验收和方式 12
11、培训、售后服务承诺 13

1、概述
本系统设计中依照中华人民共和国公共安全行业标准以及上海市公安局技防办关于保安系统的有关规定，以园区提供的技术要求与图纸资料为参考，结合园区的实际情况和用户的要求，本着对客户负责的精神，力图达到较高的性能价格比。
本设计方案以“阻挡为主，报警为辅”的周界安全理念，园区的电子围栏系统方案设计注重整体功能完备，系统可靠安全，配置科学合理。周界防攀越、阻挡报警系统实现基于同一操作平台上的集中控制和功能集成，从而形成功能更加强大、操作更加简单的安保体系。
为使本系统达到技术成熟，经济实用，安全可靠，质量优良的要求，而且是不间断、全天候式的，设计中应遵循以下原则：
a、 可靠性：采用成熟的技术产品，防止漏报警或误报警，以免因可避免的事故造成损失。在设备选型和系统设计中应该尽量提高系统的可靠性与易维护性。
b、 稳定性：周界阻挡报警系统处于完全不同断式的工作状态，要求产品从电子元器件到产品成品本身的工作性能都非常稳定，满足长年工作的要求。
c、 先进性：在投资费用许可的情况下，系统应当采用先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在长时间内与社会发展相适应。
d、 安全性：对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
e、 可扩充性：系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
f、 规范性：由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
2、系统设计标准
《防盗报警控制器通用技术条件》 GB12663-92
《脉冲电子围栏及其安装和安全运行》 GB/T7946-
《国际电子围栏标准》 IEC 1011
《欧洲安全电围栏标准》 NF-EN-61011
《安全防范系统通用图形符号》 GA/T74-94
《安全防范工程程序和要求》 GA/T75-94
《本市安防工程用高压电子脉冲式探测器基本技术要求》 【沪公技防（ ）0013号】
3、系统特点
1． 系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，将威慑、阻挡、报警、安全集与一身。
2． 专利的触网探测技术电子围栏真正实现触网、短路、断路三种报警模式。
3． 先进的差电压输出功能：周界每条线都有电击，相邻线之间有电压差，使周界围栏无懈可击。
4． 误报率极低，先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均位防水设计，加大爬电距离，保证系统在能报警的同时，不受气候、地形等环境的影响。
5． 无盲区、无死角，周界围栏可随地形的起伏架设，大门口、拐角均可安装。
6． 安全可靠，系统采用高电压、低能量的设计思路，对人体不会构成生命危害。
7． 高低压探测模式：用户能够根据不同的需求自由切换模式，高压模式能够产生峰值10000V脉冲高压，低压模式能够产生700V脉冲低压。能够在白天或有人员在围栏附近作业进切换到低压模式，这使前端围栏的脉冲打击力度更小，如果夜间或安全警惕较高时，能够恢复到脉冲峰值为10000V的高压脉冲模式。
8． 围栏控制器有常开/常闭、DC12V、RS485等联动功能。
9． 围栏控制器能够配备DC12V4.5AH 蓄电池，停电后可持续工作>8小时,智能管理，免维护，防过放电。
10．主机面板上有LCD液晶屏，可显示出供电电源、布撤防、触网、短路、断线各种状态。
11．采用220V强电供电，省去很多布线的成本。
4、系统构成及工作原理
脉冲主机EP360通电后发射端产生脉冲（大约5000V的低频脉冲信号，该信号约每秒1次，持续时间小于0.1秒），经过高压绝缘导线施加于电子围栏的始端，脉冲信号沿着电子围栏的导线由始端传向终端，再经过高压绝缘导线形成回路施加于控制器的接收端，如果有人入侵或破坏前端电子围栏时，控制器会发出报警并把报警信号传输给其它的安防设备系统。其示意图如下：

图1-1 脉冲主机简易连接示意图
5、具体实施方案
1、 园区为封闭式园区，周长约1000米，其中需要安装电子围栏约有1000米（其余部分为人行通道、车辆出处口，不需要设置围栏），根据实际四周围墙情况，安装终端杆及中间杆，安装可直接安装在围墙之上，力求美观、安全两结合，设置原则为每隔50米设置终端杆一根，每隔5米设置中间杆一根；
2、 电子围栏前端设计4线制，布置4根合金丝，每断中间间隔为15CM左右，最上一根合金丝与围墙的间距约85CM；
3、 为了更好的起到震慑作用，每隔10米悬挂警示牌一块；
4、 脉冲主机分别放置于园区周边围墙上，并置于防水箱内，并配1避雷器和1声光报警器，用于防雷和现场报警；
5、 8台报警脉冲报警主机经过2根RVV线连接门卫室，一根RVV 2*1. 0传220V交流电，另一根RVV2*1.0则是信号线，传递给门卫室内的报警主机；

图1-2 电子围栏结构及安装示意图

6、系统主要设备性能
总线通讯报警主机
产品型号：EP3164
产品概述： EP3164可自成报警中心独立使用，也可联网使用，与报警中心具有RS232串口、电话网两种连接方式。
适用：别墅、厂矿、仓库、学校、医院等
功能简介
l 采用嵌入式系统设计， 32位ARM处理器，更快运行速度，超大的容量设计。
l 1个专用键盘接口，专用于接键盘、打印机模块、联动控制板等输出设备，报警处理速度加快。
l 2个通讯接口，实现了双总线，在不加任何中继器的情况下能够传输2.4KM。
l 免维护铅蓄电池智能充电控制电路，对电池实时监控，过充、过放、PWM充电控制，电池寿命最大化。
l 1路800mA辅助输出；1个带电源的警号接口，最大可提供800mA电流输出；1路键盘电源输出，可提供800mA电流输出；所有输出均提供了电子保险丝，实现过流保护。
l 主板自带8个有线防区，主机附近的探测器可直接接这些防区，不需要加扩展模块。
l 实时时钟带后备，掉电后时间正常运行。
l 可最多接入32个键盘，独立操作，汉字界面，设备、防区名可任意更改。
l 32个子系统；每个子系统2个自动布撤防工作表，共64个自动布撤防工作表；60个时间驱动表，每组时间驱动表能够最多设置执行3个事件（防区布防/撤防、防区旁路/恢复、输出闭合/断开），能够做到无人值守。
l 60组密码，11级密码权限，能够实现按系统、子系统、设备、防区独立控制，满足各种控制要求。
l 多种可编程智能联动，实现电子地图、DVR报警输入、就地报警等功能，每个防区最多支持3个联动输出，支持报警联动、布撤防联动、异常联动等。
l 周界防范、紧急求助、酒店服务、火警等应用模式可选，可实现快速配置系统。
l 实时打印功能，能够做到报警、所有操作实时打印功能。
l 1500条历史记录，1500条操作记录。所有操作都实时存储，方便查询。
l 经过键盘密码、遥控器、电话、中心计算机进行撤/布防
l 可经过电话线与报警中心经过Contact ID协议连接，并可电话通知用户
l 安装调试、使用、维护简单。
小结：本系统各种容量极限参数如下表：
报警模块扩充数目
64
防区数目
520
键盘数目
32
子系统数目
32
485总线接口数目
2
用户密码数目
60
报警记录数目
1500
操作记录数目
1500
时间表数目
60
联动输出模块数目
2

2．电性能指标
l 输入电源 AC16.5V
l 主机板耗电静态 200mA
l 报警状态 750mA
l 辅助输出 DC13.8V 800mA
l 警号接口 DC13.8V 800mA
l 键盘接口 DC13.8V 800mA
l 整个系统的供电电流不超过2.5A
l 键盘端口总线总长度不得大于1200m
l 通讯端口总线总长度每个接口不得大于1200m，两个接口最多可达2400m
l 工作温度：-20℃ - 50℃ 工作湿度：不大于90%，非凝露
l 外观尺寸 350 x 280 x 75mm

脉冲主机 EP360
EP360系列脉冲电子围栏主机主要功能特点

1触网报警：实现人体触碰电子围栏时即能触发主机报警。
2多级联网：经过网络可与智能键盘，控制软件构成多级管理体系，为客户提供整体解决方案
3常闭/常开报警信号双输出，可根据不同报警联动产品对报警输入信号的要求，选择对应的报警信号输出
4 可高低压转换，能联键盘，软件，同时可联报警主机
5 实时状态显示，液晶屏幕或LED灯可直观显示系统工作方式和工作状态，具备较强的人机交互功能
6 远端控制键盘可实现防区定时布防，定时撤防，输出电压调整，报警响应时间调整，控制权限，脉冲频率调节等功能。可连接10Km总线操作控制。
7可配备12V 4.5AH蓄电池，停电后可持续工作>8小时,智能管理，免维护，防过放电。
8 能够实现前端围栏上每根线都有高压脉冲电，让入侵者无机可乘。
EP360系列脉冲电子围栏主机参数

1. 供电方式：AC220（±15%）50HZ
2. 外型尺寸：31X29X14cm
3. 环境温度：-40℃~+80℃
4. 相对湿度≤95% 非凝露
5. 防护等级：IP63
6. 主机毛重：6.92kg
7. 额定功率：30W
8. 外壳材质：表面涂喷铁材质
EP360系列脉冲电子围栏主机性能指标
9. 高压模式脉冲峰值：1500~10000V
10. 低压模式脉冲峰值：700~1000V
11. 脉冲周期：1s
12. 脉冲持续时间：≤0.1s
13. 脉冲最大能量：≤5.0J
14. 脉冲输出最大电量≤2.5mc
15. 脉冲电流峰值<10A
16. 输出超过300mA持续时间：≤1.5ms
17. 脉冲频率：信号每秒1次，空度比<1/10
18. 报警延时：1s~60s

电子围栏配件:

中间杆绝缘子

承力杆绝缘子

终端杆绝缘子

终端杆绝缘子固定夹

耐高压绝缘线

合金导线

中间收紧器

中间杆底座套件0~90°

螺纹式线-线连接器

避雷器

终端U型固定座(組)

警告牌

7、电子围栏实景图

8、器材清单及工程报价
周界电子围栏报警子系统 设备清单

9、项目施工设计
1、室内布线设计
(1)室内线路敷设符合JBJl6-83《建筑电气设计技术规程》的有关规定.
(2) 在新建或有内装修要求的已建建筑物内,采用暗管敷设方式,对无内装修要求的已建建筑物内可采用线卡明敷方式;
(3) 室内明敷电缆线路采用配管、配槽敷设方式.明敷线路布设应尽量与室内装饰协调一致.安装方法:根据设计图确定出安装位置,从始端到终端(先干线后支线)找好水平或垂直线,用粉线袋沿墙壁等处,在线路中心进行弹线;垂直敷设的线槽必须按底架安装,水平部分用支架固定.固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。在进入接线盒,箱柜,转弯和变形缝两端及丁字接头不大于0.5米.线槽固定支点间距离偏差小于50毫米.底板离终点50MM处均应固定；
(4)电缆线路不得与电力线同线槽,同出线盒,.同连接箱安装；
(5)明敷电缆与明敷电力线的间距不应小于0.3m。
2,室外布线
(1)电缆在室外敷设,符合GBJ42—81《工业企业通信设计规范》中的要求及国家现行的有关规定和规范；
(2)室外线路敷设方式宜按以下原则确定:
a.有可利用的管道时可考虑采用管道敷设方式；
b.有建筑物可利用时可考虑采用墙壁固定敷设方式；
(3)地埋式引出地面的出线口,应尽量选在隐蔽地点；
(4)在电缆端作好标志和编号。
10、验收和方式
l 验收标准按国标、市标及市局技防办材料为准。
l 如工程验收不符合合同文件明确的技术规范标准或设计施工要求，我公司无条件返工，并承担由此造成的工程返工修改费用。
11、培训、售后服务承诺
技术安全防范是保障园区财产和人员生命财产安全的重要措施，只有使系统时刻处于良好的工作状态，才能达到有效防范目的。要使设备处于完好的工作状态，除日常的维护外，做好售后服务十分重要。
1、 公司严格按照国家、公安部、市府有关标准规范进行系统设计、施工安装。设备在运往现场安装前须在供货商进行系统24-48小时联试通电考核。
2、 本公司设工程服务部，专职负责进行工程的售后服务及维修工作。本公司存有全部相关技术文件和合同，可供维修时查阅，以确保系统维护，不因原施工人员变动而受影响。
3、 工程服务部在收到报修电话后，本市范围内应在24小时内，赶到现场，设备如有故障，由供货商负责免费更换或修理；若因施工不规范造成的故障，由公司免费上门维护。
4、 保修期为壹年，在保修期内原则上每月与客户电话巡回服务一次。保修期满时对系统进行一次全面维护及测试。保修期满后将实行终身维修服务，维修收取器材成本费和少量人工费。
5、 定期电话巡访或上门服务。每次巡访或上门服务都记录在案，以便用户和公司内部管理之监督。
本公司在合同规定范围内免费对操作人员进行操作、保养的培训，保证日常维护、保养工作。
