第1章 打板

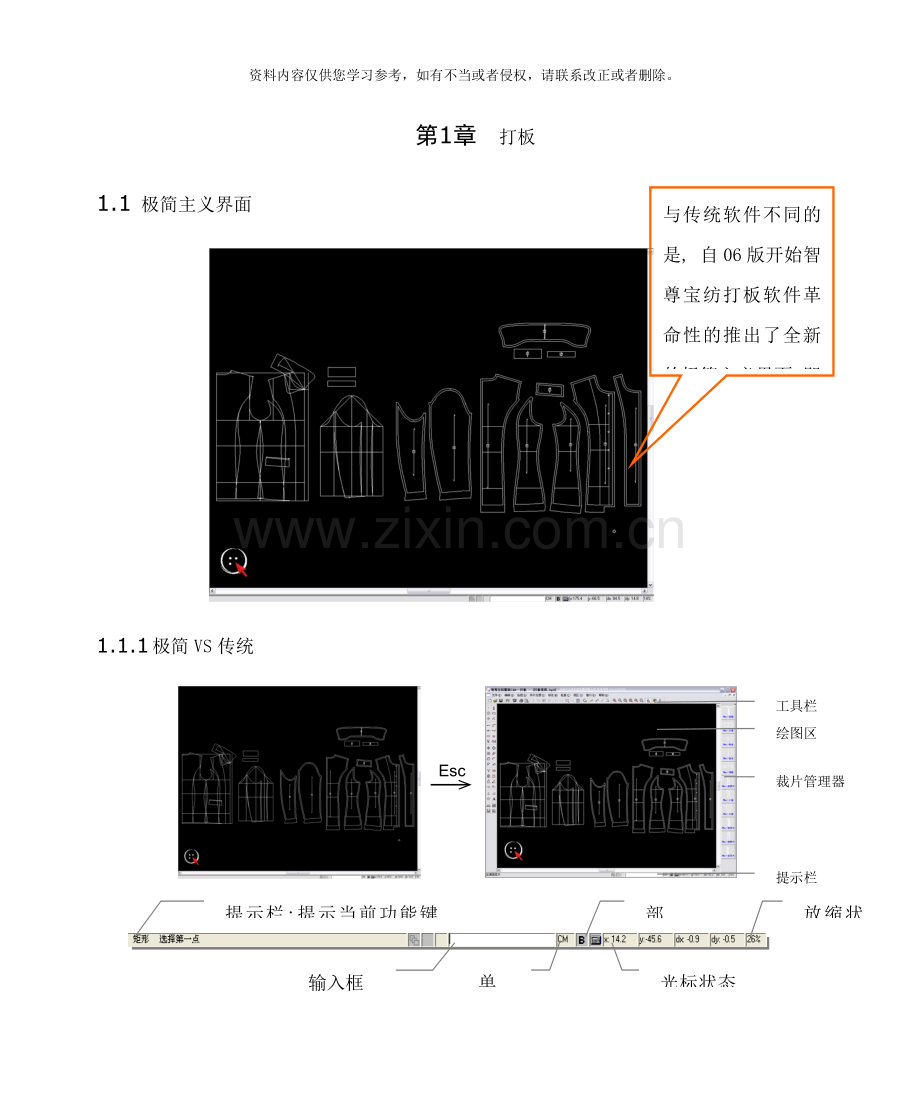

与传统软件不同的是, 自06版开始智尊宝纺打板软件革命性的推出了全新的极简主义界面, 即无需菜单, 无需工具栏, 只需要鼠标左右键并结合少量键盘输入数值, 即可完成纸样设计。左图即工作界面
1.1 极简主义界面
1.1.1 极简VS传统
Esc
裁片管理器
提示栏
绘图区
工具栏
放缩状态
部位
提示栏:提示当前功能键的使用方法
光标状态栏
单位
输入框

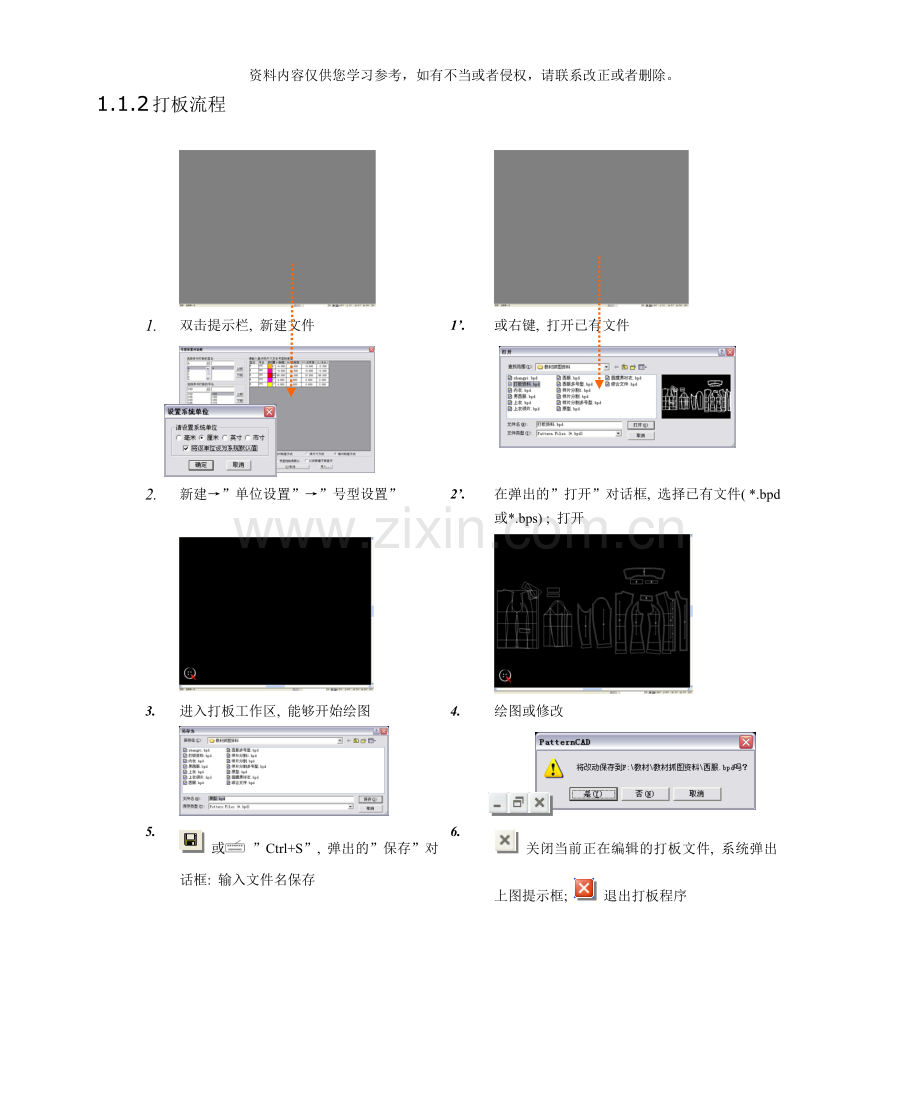

1.1.2 打板流程
1.
双击提示栏, 新建文件
1’.
或右键, 打开已有文件
2.
新建→”单位设置”→”号型设置”
2’.
在弹出的”打开”对话框, 选择已有文件( *.bpd或*.bps) ; 打开
3.
进入打板工作区, 能够开始绘图
4.
绘图或修改
5.
或 ”Ctrl+S”, 弹出的”保存”对话框: 输入文件名保存
6.
关闭当前正在编辑的打板文件, 系统弹出上图提示框; 退出打板程序
x
0
y
1.1.3 坐标输入方式
1． 坐标原点( 0, 0) 位于屏幕的中心
2． 坐标单位: 请在”视区-单位”中设定
3． 坐标输入法
在对话框或提示栏输入框内输入文字、 坐标及各种参数( 经过Enter确认)
绝对坐标法
x , y
相对坐标法
@x , y
@x
@y
长度角度法
@L长度, 角度
任意角度法
@L长度
定长点捕捉
L
比率点捕捉
P
相对点捕捉
@x , y
投影点捕捉
L
1.1.4 对象的拾取
对象的4种选中方式
1
8单击选中
Ø 8单击, 即可选中对象( 点、 线或样片记号)
2
Ø 按住8从左上至右下框选( 由1到2框选) , 完全被包含在框中的对象将被选中
Ø 以图为例, 此时后领圈和肩线被选中
3
Ø 按住8从右下至左上进行框选( 由1到2框选) , 与框相交的对象将被选中
Ø 以图为例, 此时后中线﹑下摆线﹑侧缝线将被选中
4
”全部选中”
Ø 选择”全部选中”功能, 作图区中所有对象将被选中
对象的3种取消选中方式
1
8( ) 右键单击
Ø 8( ) 右键单击已被选中的对象, 此对象将被取消选中
2
Ø 按住Alt键, 8单击或框选已被选中的对象, 此对象将被取消选中
Ø 以左图为例, 此袖片已全部被选中, 若按住Alt键, 由1到2框选, 则袖山曲线将被取消选中; 若由2到1框选, 则袖山曲线和两条侧缝线将被取消选中
3
”全部未选中”
Ø 选择”全部未选中”功能, 作图区中所有已被选中的对象将被取消选中
1.1.5 点的捕捉方式
当使用某功能需要快速捕捉到准确的点时, 可结合以下不同属性的点的捕捉方式, 来辅助作图和编辑。使用时, 当鼠标靠近符合该属性的点或其附着物时, 该点会显示为一种专用的符号, 此时意味该点视为被捕捉到; 点击鼠标, 即选中。
点捕捉功能键均为开关键, 即按下图标, 可激活功能; 弹起图标, 则关闭功能。
8种基本点捕捉
F1
端点捕捉
捕捉线条的端点和关键点
F2
中点捕捉
捕捉线条的中点
F3
交点捕捉
捕捉线条的交点
F4
独立点捕捉
捕捉独立点、 刀口
中心点捕捉
捕捉圆心点
F6
吸附点捕捉
捕捉线条上的任意一点
F7
垂点捕捉
捕捉两条相互垂直直线的垂足点
F8
切点捕捉
捕捉曲线上的切点
4种复合点捕捉
F9
定长点捕捉
捕捉8靠近线条上距临近特征点为定长的点
F10
比率点捕捉
捕捉8靠近线条上距临近特征点为比率的点
F11
相对点捕捉
捕捉相对于8指示点的相对点
F12
投影点捕捉
捕捉指定点投影在指定线条上的定长点
1.2 功能介绍
1.2.1 点捕捉
定长点捕捉( F9)
捕捉指定线条( 直线或曲线) 上的定长的点
传统操作
( 该功能应与其它功能联用, 本例结合””功能)
选择功能:
Ø 选中”定长点捕捉”功能
Ø 输入定长距离,Enter
Ø 8放点1所在的线条上( 靠近点1) , 则以点1为起始点”■”的定长点”×”符号显示
Ø 点击8, 自动捕捉到定长点”×”
Ø 继续绘制线条
功能特点
· 定长点捕捉可与独立点、 智尊笔、 平行线、 垂线、 断开、 移动、 相似、 刀口等多种功能相结合使用
· 定长点捕捉适用于端点, 交点, 中点及独立点等
比率点捕捉( F10)
捕捉指定线条( 直线或曲线) 上的设定比率的点
传统操作
( 该功能应与其它功能联用, 本例结合””功能)
Ø 选中”比率点捕捉”功能
Ø 输入比率值, Enter确定
Ø 8放至点1所在的线上( 靠近起始端) , 则显示起始点”■”, 比率点”×”, 左键选择, 继续绘制线条
功能特点
· 定长点捕捉可与独立点、 智尊笔、 平行线、 垂线、 断开、 移动、 相似、 刀口等多种功能相结合使用
· 定长点捕捉适用于端点, 交点, 中点及独立点等
相对点捕捉( F11)
捕捉相对于指定点的相对点
传统操作
( 该功能应与其它功能联用, 本例使用””功能)
·选中””功能:
Ø 8选中点1
Ø 选择”相对点捕捉”功能; 选择点2为基准点, 移动8至点3所在的坐标方向, 输入( @20, 4) , Enter
Ø 完成
功能特点
· 相对点捕捉可与独立点、 智尊笔、 移动等多种功能相结合使用
· 比率点捕捉适用于端点, 交点, 中点及独立点等
· 相对点捕捉无需输入正负, 鼠标自动识别正负方向
投影点捕捉( F12)
捕捉指定点投影在指定线条上的定长点
传统操作
( 该功能应与绘直线功能联用)
选中””功能:
Ø 选中点1为起点
Ø 选中”投影点捕捉”功能, 输入投影线段长, Enter; 8选中点2所在的线, 得到前肩斜线
1.2.2 文件
新建
新建文件
传统操作
选中”新建”功能:
Ø 弹出单位设置对话框; 确定
Ø 弹出号型设置对话框; 确定
Ø 进入打板界面
智能操作
Ctrl+N 或8双击提示栏
打开
打开文件
传统操作
选中”打开”功能:
Ø 弹出打开对话框; 8单击要打开的文件( *.bpd或*.bps格式的文件)
Ø 打开( 可同时打开多个打板文件)
智能操作
Ctrl+O 或8右键单击灰色界面
关闭
关闭当前正在编辑的打板文件
传统操作
选中”关闭”功能
Ø 退出当前正在编辑的打板文件
Ø 若关闭前未保存过文件, 系统会自动弹出提示保存的对话框
快捷键
Ctrl+F4
保存
保存当前文件
传统操作
选中”保存”功能:
Ø 弹出保存对话框; 输入文件名
Ø 保存
快捷键
Ctrl+S
另存为
当前文件存在另一个盘或文件夹下
传统操作
选中”另存为”功能:
Ø 弹出另存为对话框; 8单击( 向上一级) 找到要保存的位置
Ø 输入文件名, 保存
快捷键
Ctrl+Shift+S
打开自动保存文件
打开刚刚编辑但又未来得及保存的文件
操作方法
Ø 进入打板界面时, 在未打开文件的情况下, 单击”文件”菜单
Ø 选择”打开自动保存文件”
功能特点
Ø 自动保存文件2用于自动保存文件1损坏时备用
Ø ”自动保存文件”保存在安装盘默认的安装目录下: D\智尊宝纺\...。
退出
退出打板程序
传统操作
选中”退出”功能:
Ø 若文件作过修改而未得到保存则弹出保存确认对话框
智能操作
Alt+F4 或8单击屏幕右上角的
1.2.3 绘图
智尊笔
绘制直线、 曲线、 定长线、 定向线
传统操作
选中”智尊笔”功能
Ø 8单击第一点
Ø 8单击第二点, 或输入参数; ( 8右键则完成直线)
Ø 8单击第三点, 则绘制曲线( 8右键则完成曲线)
Ø 8右键结束, 完成此线条, 8再次右键退出功能
智能操作
8空状态→双击空白区 或”F”→
功能特点
· 可结合Shift键使用
· 绘制曲线时, 如果对线条不满意能够按Backspace键回退
· 绘制线条时, 按空格+F打开精确绘制线条开关, 可显示线条长度
· 6种参数输入方式, 智能识别正负: ①绝对坐标法(x , y), ②相对坐标法( @x , y) , ③长度角度法( @L长度, 角度) , ④任意角度法( @L长度) , ⑤定长线( @X/Y) , ⑥结合点捕捉
任意点
绘制任意点
传统操作
c
b
a
选中”任意点”功能:
·8单击任意点位置
·结合相对点捕捉( 图a) 定长点捕捉( 图b) , 比率点捕捉( 图c)
Ø 选择相对点捕捉功能, 8单击基准点1
Ø 输入相应数值, Enter;
智能操作
D 或→Tab
功能特点
· 修改点造型可在”系统设置”里修改点造型 或 Space+D
相对点
绘制相对于某个基准点的相对点
传统操作
选中”相对点”功能:
Ø 8单击基准点1
Ø 输入相对于点1的坐标, Enter;
功能特点
· 相当于任意点功能结合相对点捕捉
· 结合6种参数输入方式, 不需要输入正负, 智能识别正负
等分点
将定义的线段等分
传统操作
选中”等分点”功能:
Ø 8单击线L1, 8右键结束
Ø 8右键默认等分整条线; 或单击需要等分线段的起始点1和终止点2
Ø 输入等分数目3, Enter;
快捷键
Alt+D 或 D→PageDown→PageDown
定长点
在直线或曲线上绘制定长点
a
b
传统操作
选中”定长点”功能:
Ø 输入定长距离, Enter;
Ø 8单击停靠对象, 右键结束, 单击定长基准点1
Ø 显示定长点, 8单击定长点所在线( 图a) ; 或Enter确定所有定长点( 图b)
快捷键
Shift+D 或 D→PageDown
功能特点
· 可给相交于一点的多条线段同时定长, 可根据自身需要选择定长点
平行线
绘制平行于选定直线或曲线的平行线
传统操作
选中”平行线”功能:
Ø 8单击基准线1
Ø 移动8, 参照输入栏的数值单击停靠点; 或输入偏移量, Enter;
智能操作
框选线条1→8放在线1上→单击线上→移动8→输入平行距离→Enter;
功能特点
· 可结合定长点、 比率点捕捉使用
· 平行距离无需输入正负, 自动识别鼠标位置
· 平行线移动时, 下方数值联动, 具有人性化的特点, 而且在移动时屏幕无脏点
垂线
绘制直线或曲线的垂直线
传统操作
选中”垂线”功能:
Ø 8单击基准线1
Ø 8单击垂足点; 或结合点捕捉, 输入定长值, Enter;
Ø 移动8, 单击第二点; 或输入垂线长度, Enter;
智能操作
框选线条→线上8右键→单击垂足→拉出垂线→输入垂线数值→Enter
功能特点
· 垂直基准线可为直线或曲线, 基准点( 垂足) 可在线上或线外
· 可结合定长点、 相对点、 比率点捕捉使用
· 输入垂线数值时无需输入正负, 自动识别鼠标位置
矩形
绘制矩形
传统操作
选中”矩形”功能:
Ø 8单击于作图区中一点, 以拉对角线方式移动8
Ø 8单击第二点; 或输入相对于第一点的参数, Enter;
智能操作
双击 →
功能特点
·无需输入正负, 自动识别鼠标位置
·结合6种参数输入方式
正多边形
绘制正多边形
基本操作
选中”正多边形”功能:
Ø 输入正多边形的边数, Enter;
Ø 单击正多边形的中心点, 移动8
Ø 单击正多边形的任一顶点; 或按提示输入对应的数值, Enter;
双圆规
绘制距两个已知点为定长的折线
传统操作
选中”双圆规”功能:
Ø 8单击点1、 点2, 移动8
Ø 输入两个圆的半径, 如( @15, 20) , Enter;
智能操作
C( ) →8双击→
功能特点
· 可输入( @a,b) 或( @a) 或( @,b) , 获得不同的效果
圆
绘制圆
传统操作
选中”圆”功能:
Ø 8单击圆心
Ø 移动8, 单击第二点; 或输入圆半径; Enter;
快捷键
C→
功能特点
·在确定圆半径时, 移动鼠标下方数值栏与图形联动
·可自定半径长, 也可与圆外一点相交
·可将圆转换成曲线, 同时可制定关键点的数目, 进行修改
三点弧
利用三点连线方式绘制弧线段
传统操作
选中”三点式弧线”功能:
Ø 8单击点1
Ø 8单击点2; 或按Ctrl键先选点3
Ø 8单击点3或点2, 完成
快捷键
C( ) →PageDown →PageDown→
圆规式圆弧
利用圆心、 半径绘制圆弧线段
传统操作
选中”圆规式圆弧”功能:
Ø 8单击中心点1
Ø 8单击点2; 或输入圆弧半径, Enter;
Ø 移动8, 单击终点3
快捷键
C( ) →PageDown→
自由式/吸附式曲线
将直线变成 自由式曲线或吸附式曲线
传统操作
选中”自由式曲线”功能: 如图( 1)
Ø 8单击线1, 移动8, 确定造型点2; 或结合定长点/相对点捕捉输入
捕捉值, Enter;
( 1)
( 2)
选中”吸附式曲线”功能: 如图( 2)
Ø 8单击线1, 直线变为吸附式曲线, 移动8
Ø 8单击造型点2; 或结合定长点/相对点捕捉, 输入捕捉值, Enter;
智能操作
8空状态双击直线→8单击在线上( Tab键→吸附式曲线) →”自由式曲线”, 移动8拉出曲线
功能特点
· 结合6种参数输入方式
· 可结合复制模式使用
切线
绘制曲线的切线
传统操作
选中”切线”功能:
Ø 8单击圆, 确定切线的起始点,
Ø 移动8, 单击第二点; 或输入切线长度, Enter
公切线
绘制两条曲线间的公切线
传统操作
选中”公切线”功能:
Ø 8单击第一个圆( 靠近切线起点位置) , 8单击第二个圆 ( 靠近切线终点位置)
Ø 完成
角度线
绘制一条与基准直线成一定角度的直线
传统操作
选中”角度线”功能:
Ø 8单击基准线1, 8单击起始点
Ø 移动8, 输入角度, Enter; 输入角度线长度, Enter
智能操作
→Ctrl 或框选基准线→8右键单击→→Tab
功能特点
· 第一点可在线上, 也可在线外
· 相对于第一点, 沿线( 180°/0°) 逆时针旋转为正, 顺时针为负
角平分线
绘制角平分线
传统操作
选中”角平分线”功能:
Ø 8逆时针单击线1, 线2, 移动8
Ø 参照输入栏的数值单击对角线终点; 或输入对角线长度,
Enter
智能操作
框选2基准边→单击两线交点处→拉出角平分线
等分线
绘制将两组连续线条( 直线或曲线) 等分的直线
传统操作
选中”等分线”功能:
Ø 8单击要线1( 靠近起始端) , 右键结束, 8单击线2( 靠近起始端) , 右键结束
Ø 输入等分数目, Enter
快捷键
→Ctrl→Ctrl
多重线
绘制多条等距直线
传统操作
选中”多重线”功能:
Ø 输入线条重数, Enter; 输入线条间距, Enter
Ø 8单击各点, 右键结束
Ø 完成
曲线板
保存并调用曲线
a
传统操作
·登陆曲线板
Ø 8单击登陆的曲线, 弹出对话框( 如图a) ;
Ø 设置属性, 确定
·调用曲线板
Ø 弹出对话框( 如图b) , 选择曲线类别
Ø 8单击曲线的第1、 2定位点; 8左键暂停, 8右键取消满意曲线造型可8右键确定, 不满意按8左键继续
快捷键
Shift+F→登陆曲线板; Ctrl+F→调用曲线
功能特点
· 动态的滚动曲线, 滚动时无脏点, 方便, 直观 b
部件定义
将若干线条( 直线或曲线) 定义为一个整体
传统操作
选中”部件定义”功能:
Ø 8单击( 或框选) 参与部件定义的结构线或样片, 右键结束
Ø 8单击基准点( 即部件插入时的插入点) ; ( 如图b) 完成
智能操作
Alt+B→”部件定义”; Ctrl＋B→”插入部件”
功能特点
· 8空状态→右键单击在定义后的部件上→弹出下拉菜单, 如右图
· 部件也能够进行删除、 移动、 旋转、 缩放、 保存、 替换的操作
部件解散
解散部件定义
传统操作
选中”部件解散”功能:
Ø 8单击部件的任意线条
Ø 部件被解散( 如图b)
智能操作
8空状态→8右键单击部件, 在下拉菜单中单击”部件解散”
一片袖
绘制各类袖子
传统操作
选中”一片袖”功能:
Ø 8单击前袖窿线1, 右键结束; 8单击后袖窿线2, 右键结束
Ø 8单击基准点( 一般为袖窿根点) , 弹出一片袖对话框
Ø 调整袖型; 确定或保存
快捷键
Shift+S
功能特点
· 打板时注意区分前、 后袖窿线
· 调整宽松或合体, 参照总吃量, 若对造型不满, 可启动自定义, 修改前后吃量
· 构成前后袖窿的线条能够是多条
1.2.4 编辑
撤销
撤消上一个操作步骤( 不限制步骤次数, 无限回退)
快捷键 Ctrl+Z
恢复
恢复上一步操作步骤( 不限制步骤次数)
快捷键 Ctrl+Y
复制
复制选中对象
快捷键 Ctrl+C
剪切
剪切选中的对象
快捷键 Ctrl+X
粘贴
粘贴所复制或剪切的对象
快捷键 Ctrl+V
删除
删除所选中的对象
快捷键 Delete
全部选中
将作图区中的对象全部选中
快捷键 Ctrl+A
全部未选中
将作图区中选中的对象取消选中
快捷键 Ctrl+U
刷新
将作图区刷新
快捷键 F5
移动
移动选中的对象( 点、 线、 块、 样片)
传统操作
选中”移动”功能:
Ø 8单击( 或框选) 对象, 右键结束
Ø 移动8, 直接点击停靠点; 或输入偏移量, Enter;
Ø 完成
智能操作
8空状态下→框选移动对象→双击空档处
功能特点
▪ 位置可自由移动, 并过程全线条显示
▪ 结合Shift键使用, 可沿平行/水平方向移动
▪ 定点移动时, 可选对象外一点为基准点
▪ 定值移动时: 结合6种参数输入方式
旋转
旋转选中的对象( 点、 线、 块、 样片) )
传统操作
选中”旋转”功能:
Ø 8框选( 或单击) 口袋, 右键结束
Ø 确定基准点1
Ø 移动8, 转至合适角度, Enter; 或8单击起始点后, 按住空格键, 8单击
第二起始点, 输入弧长, Enter
Ø 完成
智能操作
R 或移动→Tab→Tab→Tab
功能特点
▪ 结合Shift键使用, 可沿平行/水平方向旋转
▪ 旋转基准点为不动点, 旋转时, 逆时针为正, 顺时针为负
▪ 可结合复制模式使用, 选择对象时, 可多选
▪ 定值旋转时: 参照6种参数输入方式
放缩
放缩选中的对象( 点、 线、 块、 样片)
传统操作
选中”放缩”功能:
Ø 8框选( 或单击) 对象, 右键结束
Ø 8单击基准点, 移动, 直接点击停靠点;
或输入放缩量, Enter;
Ø 完成
智能操作
S 或移动→Tab →Tab→Tab→Tab
功能特点
▪ 可输入放缩比例( X, Y) , 或直接输入一个数进行等比例放缩
▪ 可结合复制模式使用
镜像
对选中的对象( 点、 线、 块、 样片) 作镜像翻转
传统操作
选中”镜像”功能:
Ø 8框选( 或单击) 对象, 右键结束, 打开
Ø 8确定镜像轴点1
Ø 移动8, 使之竖直, 8确定镜像轴点2
Ø 完成
智能操作
W 或移动 →Tab→Tab
功能特点
▪ 结合Shift键使用, 可沿平行/水平方向镜像
▪ 对称轴由两点组成
▪ 选择对象时, 可多选可结合复制模式使用, 选择对象时, 可多选
▪ 定值镜像时: 结合6种参数输入方式
对齐
将一条或多条线条与目标对齐
传统操作
选中”对齐”功能:
Ø 8单击( 或框选) 口袋, 右键结束
Ø 8单击基准点1; 及其目标点1’
Ø 8单击基准点2; 及其目标点2’
Ø 对齐口袋
Ø 完成
智能操作
U 或移动 →Tab
功能特点
▪ 定值对齐时: 结合6种参数输入方式
断开
将线条断开, 由一条线变成两条线
传统操作
选中”断开”功能:
Ø 8单击线条
Ø 8确定断开点1
Ø 选中线由原来的一条线变为两条线
Ø 完成
智能操作
X 或的状态下→框选对象→8放在断开点1 处
功能特点
▪ 断开点能够是交点、 中点、 特殊点等
▪ 框选所有交点后, 右键, 可多点断开
▪ 可结合定长点捕捉, 比率点捕捉使用
拼合
将首尾相连的线条圆顺为一根曲线
传统操作
选中”拼合”功能:
Ø 单击( 或框选) 线1﹑线2﹑线3, 右键结束
Ø 完成
拼合修正
将两条断开的线条进行拼合并修正
传统操作
选中”拼合修正”功能:
Ø 8单击( 或框选) 线1﹑2( 靠近连接端) ,右键结束
Ø 完成
智能操作
状态→8框选对象1,2→8放在线条上右键单击
拼接
使首尾相连的多根线条连接为多义线
传统操作
选中”拼接”功能:
Ø 8单击对象1, 2, 3, 右键结束
Ø 完成( 即为一根多义线)
快捷键
Shift+O
功能特点
▪ 可保证线条原有造型
▪ 8右键线上可解散多义线
延长
将直线或曲线延长
传统操作
选中”延长”功能:
Ø 8单击袖长线( 靠近变化端)
Ø 8直接点击延长位置; 或输入: ( L56) ,
Ø Enter;即为袖长总长度
Ø 完成
智能操作
状态下→8框选需要延伸的线条1→8单击延长端
功能特点
▪ 选择时一定要靠近变化端
▪ 三种输入数值方式:
1. 输入数值时, 正数为延长, 负数为缩短
2. 可输入”L加总长度”为定长缩短或延长线条
3. 延长与吸附结合使用时, 出现红色吸附标志
延伸至
将直线或曲线延伸至某一直线或曲线上
传统操作
选中”延伸至”功能:
Ø 8单击门襟1; 右键结束
Ø 8单击领口线2( 靠近变化端) , 右键结束
Ø 完成
智能操作
状态下→8先框选墙壁1→放在延长线2上的变化端, 即为延伸至 →8单击
功能特点
▪ 先选择墙壁, 再选择延长线
▪ 选择延长线时要靠近变化端
▪ 可选择多条延长线
修剪
修剪选中直线、 曲线的多余部分
传统操作
选中”修剪”功能:
Ø 8单击( 或框选) 所有参与修剪的线条1, 2;
右键结束选择
Ø 8单击要修剪的部位; 右键结束
Ø 完成
智能操作
状态下→8框选被剪线条2, 及参与修剪线条1→将放在被修剪线上→8单击
角连接
将两条成角度的直线连接在一起
传统操作
选中”角连接”功能:
Ø 8单击( 或框选) 门襟1上端
Ø 8单击( 或框选) 领口线2右端
Ø 两线连接
Ø 完成
智能操作
V 或状态下→8框选两条成角度的线条→8放在连接端, 即为, 单击
功能特点
▪ 可框选或逐条选择
▪ 选择参与角连接的线条, 靠近删除端
加圆角
将角变为圆角以改变服装造型
传统操作
选中”加圆角”功能:
Ø 8框选( 或单击) 对象1,2
Ø 移动8, 直接点击停靠点; 或输入半径, Enter;
Ø 完成
智能操作
→框选对象1,2→8右键单击尖角处→移动,直接点击停靠点; 或输入偏半径,即可加圆角
功能特点
▪ 在修改圆角的线条时, 8空状态下双击线上, 再次双击将圆角转为曲线即可( 而且能够给定关键点的数量) , 然后对其进行任意修改
▪ 可结合复制模式使用
相似
生成一条与基准曲线相似的曲线
传统操作
选中”相似”功能:
Ø 8单击( 或框选) 后领线
Ø 8单击端点1的目标点
Ø 8单击端点2的目标点
Ø 得到后领贴边线
Ø 完成
智能操作
状态下→8框选基准直线或曲线→8右键单击→选择目标点1, 目标点2
功能特点
▪ 可结合定长点捕捉, 比率点捕捉使用
▪ 与平行线的区别为: 相似线可与基准线不等宽
拉伸
拉伸选择的区域
传统操作
选中”拉伸”功能:
Ø 在下摆边左上方8单击拉伸框点1
Ø 以拉矩形框方式移动鼠标, 在下摆右下方确定拉伸
框点2
Ø 选择拉伸基准点3( 框内某一点)
Ø 移动; 直接点击停靠点; 或输入偏移量, Enter
Ø 完成
智能操作
8空状态下→8双击线条端点→8单击拉伸区域
功能特点
▪ 与Shift结合使用, 可沿水平/竖直方向拉伸
▪ 按住Ctrl可沿线移动
▪ 拉伸省时, 省山与省道联动
▪ 定值拉伸时: 结合6种参数输入方式
点移动
修改样片或线条端点的位置以改变其造型
传统操作
选中”点移动”功能:
Ø 8单击领角点
Ø 8单击目标点; 或输入偏移量, Enter
Ø 完成
智能操作
8空状态下双击线条端点, 即切换为点移动工具
功能特点
▪ 按住 Ctrl可沿切线方向移动
▪ 与Shift结合使用, 可沿水平/竖直方向拉伸
▪ 定值移动时: 结合6种参数输入方式
修改线条
样片或各种线条上关键点的修改、 添加、 删除
智能操作
空状态→8双击线条
·修改任意点
Ø 8单击关键点, 移动8
Ø 指示新位置; 以此类推修改其它关键点
·增加、 删除关键点
Ø 8双击线上, 即可增加关键点
Ø 8右键单击关键点, 即可删除关键点
·修改曲线切矢
Ø 点击Tab键; 或在空白处8右键单击, 在下拉菜单中选”修改切矢”
Ø 8单击切矢点进行修改
·固定长度修改
Ø 8单击关键点
Ø 输入曲线总长度; Enter
Ø 曲线长度的改变量, 从此关键点加出
·锁定长度修改
Ø 确定长度; 将提示栏的小锁锁住
Ø 即可对曲线进行长度不变的造型修改
·多点同时修改
Ø 8框选一点或多点, 8单击固定端, 右键结束
Ø 移动8, 8单击停靠点
·自动拟合( 略)
功能特点
▪ 直线可变曲线, 结合Tab键可切换为吸附式
▪ 在空白处8右键出现下拉菜单: 可复原切矢
▪ 自动拟和, 可将切矢的控制改成点的控制
▪ 可修改多点:
1. 两端固定, 修改多点: 框选一点, 右键单击, 左键移动
2. 框选一点, 左键选择固定端, 右键单击, 左键移动
3. 框选一点或几点, 右键单击, 左键移动
▪ 定值输入时: 结合6种参数输入方式
直立
将某一对象以某一条基准直线作为参照进行直立
传统操作
选中”直立”功能:
Ø 8单击( 或框选) 组成领面的结构线, 右键结束
Ø 8单击右上端领面中心线为直立对象
Ø 完成( 基准直线能够是净边、 内线、 结构线、 纱向等)
智能操作
8( ) 双击空白处→( 移动) 框选对象→8左键单击基准直线→直立
水平
将某一对象以某一条基准直线作为参照进行水平
传统操作
选中”水平”功能:
Ø 8单击( 或框选) 组成领面的结构线, 右键结束
Ø 8单击右边线为水平对象
Ø 完成( 基准直线能够是净边、 内线、 结构线、 纱向等)
智能操作
8( ) 双击空白处→( 移动) 框选对象→8左键单击基准直线→水平
1.2.5 样片处理
样片取出
将结构线生成样片
传统操作
选中”样片取出”功能:
Ø 8单击( 或框选) 组成样片的净边, 8右键单击在空档处, 弹出对话框, 设置属性, 确定
Ø 依此类推8单击( 或框选) 其它要作成的样片, 8右键结束( 样片作成前, 请确认标注纱向及片数, 以利于排料)
智能操作
G 或 E→ 状态下→8双击空白处
样片解散
将样片解散
传统操作
选中”样片解散”功能:
Ø 8单击样片纱向, 即可解散此样片
Ø 8右键结束
Ø 完成
智能操作
8空状态下→8右键样片纱向→8单击下拉菜单中”样片解散”
功能特点
▪ 样片解散功能能够拉框选择多个裁片, 8右键多个裁片一起解散
▪ 样片解散的时按住 Ctrl可保留缝边和标注
样片换净边
替换样片净边
传统操作
选中”样片换净边”功能:
Ø 8单击被替换的净边3, 2, 1, 右键结束
Ø 8单击新净边5, 4, 右键结束
Ø 完成
快捷键
N
功能特点
▪ 在加缝边前换净边
▪ 局部缩水时换净边需要断开
▪ 结合平行线使用( 加零平行线)
4.21 比率转省
选中”比率转省”功能: 鼠标单击转移中心点1( 待移省省尖) 单击待移省2, 沿逆时针单击移省线3, 4, 右键结束选择, 依次输入移省比率, 按回车完成如图: ( 4—21图)
( 4—21图)
样片分割
将样片分割
传统操作
选中”样片分割”功能:
Ø 8单击分割边( 非样片内线条先选择样片) , 8右键空档处
Ø 完成
智能操作
E→状态下→8单击要分割的样片→8单击分割边
功能特点
▪ 可多根线分割, 分割边可是多条折线
▪ 可与复制模式结合使用
▪ 有缝边的样片, 分割边的缝边默认为1cm, 在系统设置中可修改
样片合并
将样片合并
传统操作
选中”样片合并”功能:
Ø 8单击移动合并边1( 靠近起始端) , 右键结束
Ø 8单击固定合并边2( 靠近起始端) , 右键结束
Ø 完成
智能操作
E→状态下→8单击移动合并边1, 右键→8单击固定合并边2→8右键
功能特点
▪ 选择两组合并边时, 注意起始端
▪ 合并边可为多根线
面积拼合
将样片拼合
传统操作
选中”面积拼合”功能:
Ø 8单击拼合固定边1( 靠近起始端) , 8右键结束
Ø 8单击拼合移动边2( 靠近起始端) , 8右键结束
Ø 8单击变化边3, 右键结束
Ø 弹出对话框, 校正后确定
快捷键
Alt+O
样片对称展开
将对称样片沿对称轴展开
传统操作
选中”样片对称展开”功能:
Ø 8单击样片中的对称轴1
Ø 完成
智能操作
E→状态下, 不选中对象时→8双击对称轴1
或8( 空状态) 右键单击对称轴, 弹出下拉菜单-”对称片展开”
对称片闭合
将对称样片沿对称轴闭合
传统操作
选中”对称片闭合”功能:
Ø 8单击样片中的对称轴1
Ø 完成
智能操作
E→状态下, 不选中对象时→8双击对称轴为样片闭合
或8右键单击在对称轴上→8单击下拉菜单中”对称片闭合”
样片取消对称性
使样片不存在对称性
传统操作
选中”样片取消对称性”功能:
Ø 8单击样片中的对称轴1
Ø 完成
智能操作
8右键单击对称轴1, 8
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
