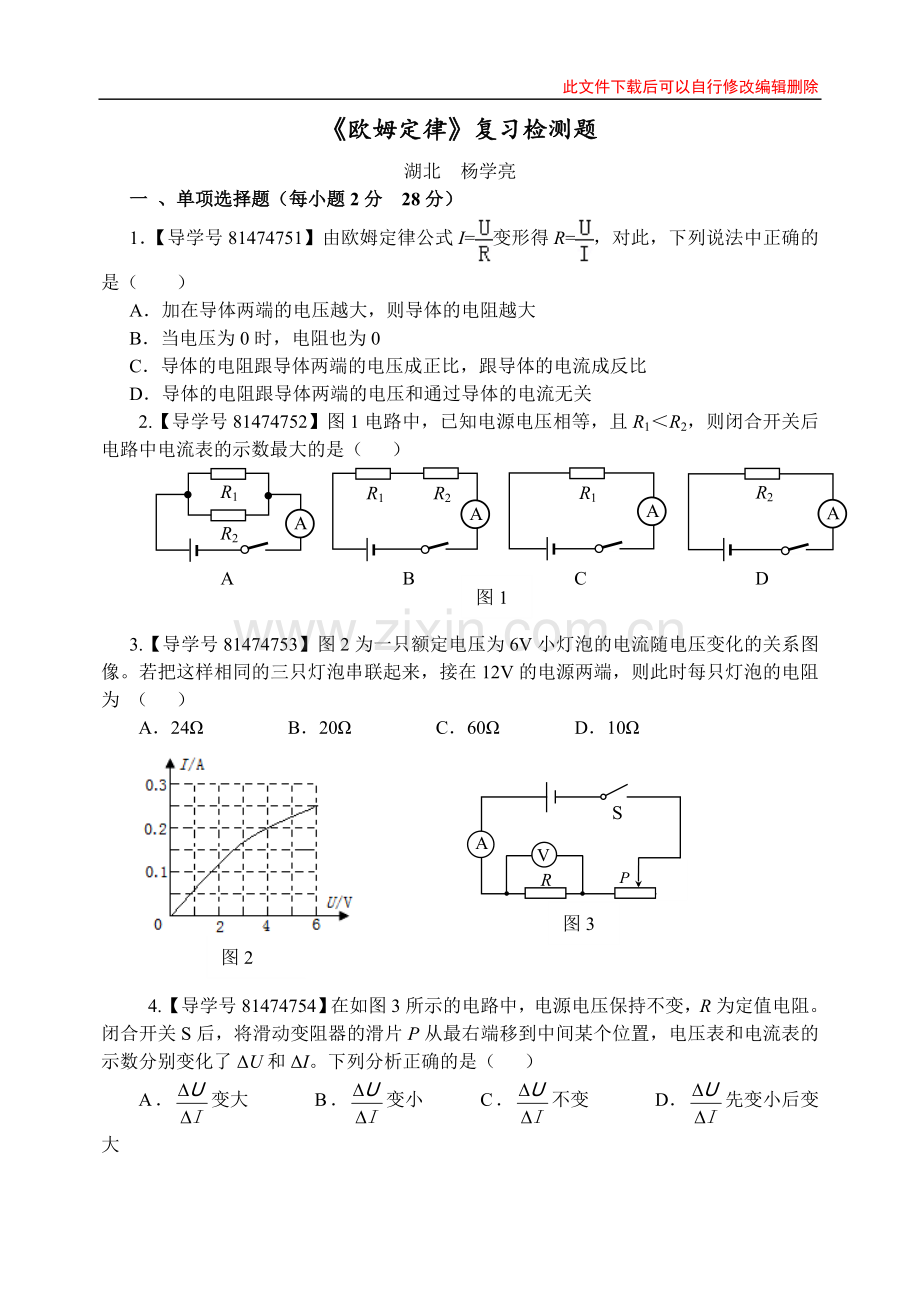

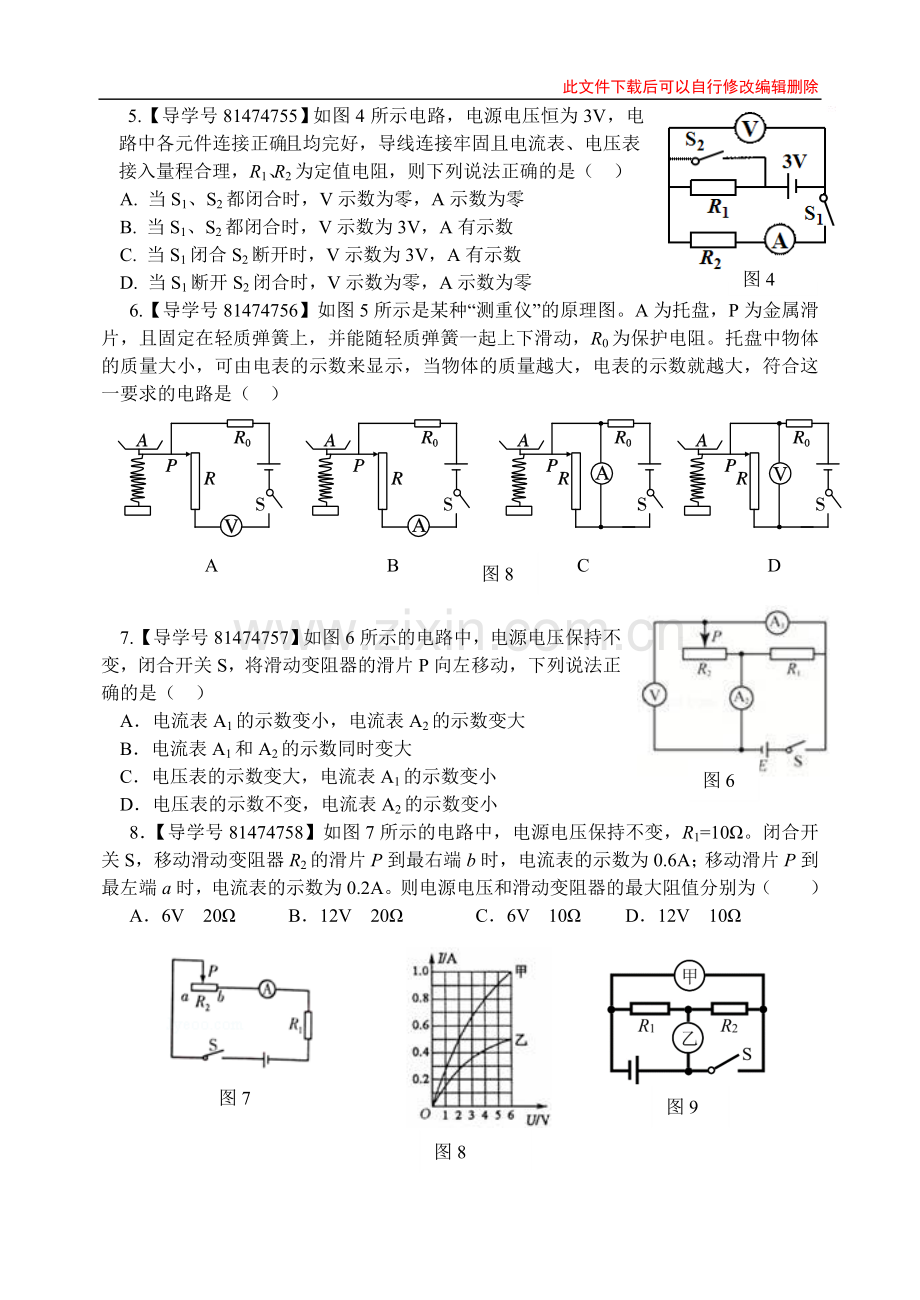

此文件下载后可以自行修改编辑删除 《欧姆定律》复习检测题 湖北 杨学亮 一 、单项选择题(每小题2分 28分) 1.【导学号81474751】由欧姆定律公式I=变形得R=,对此,下列说法中正确的是(  ) A.加在导体两端的电压越大,则导体的电阻越大 B.当电压为0时,电阻也为0 C.导体的电阻跟导体两端的电压成正比,跟导体的电流成反比 D.导体的电阻跟导体两端的电压和通过导体的电流无关 A R1 R2 A R1 R2 A R1 A R2 A B C D 图1 2.【导学号81474752】图1电路中,已知电源电压相等,且R1<R2,则闭合开关后电路中电流表的示数最大的是( ) 3.【导学号81474753】图2为一只额定电压为6V小灯泡的电流随电压变化的关系图像。若把这样相同的三只灯泡串联起来,接在12V的电源两端,则此时每只灯泡的电阻为 ( ) A.24Ω B.20Ω C.60Ω D.10Ω 图2 图3 4.【导学号81474754】在如图3所示的电路中,电源电压保持不变,R为定值电阻。闭合开关S后,将滑动变阻器的滑片P从最右端移到中间某个位置,电压表和电流表的示数分别变化了ΔU和ΔI。下列分析正确的是( ) A.变大 B.变小 C.不变 D.先变小后变大 图4 5.【导学号81474755】如图4所示电路,电源电压恒为3V,电路中各元件连接正确且均完好,导线连接牢固且电流表、电压表接入量程合理,R1、R2为定值电阻,则下列说法正确的是( ) A. 当S1、S2都闭合时,V示数为零,A示数为零 B. 当S1、S2都闭合时,V示数为3V,A有示数 C. 当S1闭合S2断开时,V示数为3V,A有示数 D. 当S1断开S2闭合时,V示数为零,A示数为零 6.【导学号81474756】如图5所示是某种“测重仪”的原理图。A为托盘,P为金属滑片,且固定在轻质弹簧上,并能随轻质弹簧一起上下滑动,R0为保护电阻。托盘中物体的质量大小,可由电表的示数来显示,当物体的质量越大,电表的示数就越大,符合这一要求的电路是( ) 图6 图8 A B C D 7.【导学号81474757】如图6所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法正确的是( ) A.电流表A1的示数变小,电流表A2的示数变大 B.电流表A1和A2的示数同时变大 C.电压表的示数变大,电流表A1的示数变小 D.电压表的示数不变,电流表A2的示数变小 8.【导学号81474758】如图7所示的电路中,电源电压保持不变,R1=10Ω。闭合开关S,移动滑动变阻器R2的滑片P到最右端b时,电流表的示数为0.6A;移动滑片P到最左端a时,电流表的示数为0.2A。则电源电压和滑动变阻器的最大阻值分别为(  ) A.6V 20Ω B.12V 20Ω C.6V 10Ω D.12V 10Ω 图8 图9 图7 9. 【导学号81474759】甲和乙两灯泡上均有6V的字样,若甲、乙两灯泡的电流随其两端电压变化的图象如图8所示。现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( ) A.6V B.8V C.10V D.12V 10.【导学号81474760】如图9所示的电器中,电源电压不变,当开关S闭合,甲、乙两表都为电压表时,两表的示数之比U甲∶U乙=5∶3;当开关S断开,甲、乙两表都为电流表时,两表的示数之比I甲∶I乙是( ) A.2∶5 B.3∶5 C.2∶3 D.5∶2 二、填空题(每空1分 共33分) 11.【导学号81474761】如图10所示,R1=4Ω,R2=6Ω,当开关S闭合时,通过R1与R2的电流之比为_______;加在R1与R2两端的电压之比为_______。 图12 图11 图10 12.【导学号81474762】如图11所示,闭合开关后,电压表的示数为6V,电流表的示数为0.3A,则电阻R的阻值为 Ω,当开关断开时,该电阻的阻值为 Ω。 13.【导学号81474763】如图12所示,电源电压恒定,R=10Ω,断开开关S1,闭合开关S,电流表的示数为0.3A,则电源电压为___ V,再闭合开关S1,电流表的示数为0.5A,则R1的阻值为__ Ω。 14.【导学号81474764】如图13关于电阻R1、R2的电流与电压关系的图像,则R1___ R2(选填“<”、“>”或“=”),若将R1、R2并联接在电压为2V的电路中,则干路的电流为_____ A。 甲 乙 I/A 0.6 0.4 0.2 0 1 2 3 U/V 图15 A1 S R2 R1 A2 图14 图13 15.【导学号81474765】如图14所示电路中,闭合开关S后,电流表A1的示数为0.5A,电流表A2的示数为0.4A,则通过电阻R2的电流为_____A。电阻R1与R2的阻值之比为_____。 16.【导学号81474766】电阻甲与电阻乙串联在电路中,它们的电流和电压关系如图15所示。当电路中电流为0.2A时,电阻乙的阻值为 Ω;当电路中的电流为0.5A时,电阻甲的阻值为 Ω,电路的总电阻为 Ω。 17.【导学号81474767】一种熔胶装置的简化电路如图16所示。电源电压12V,R1和R2是两个阻值相等的电子元件,S1、S2和S3是三个联动开关:当S1闭合时,S2和S3同时断开;当S1断开时,S2和S3同时闭合。 (1)当S1闭合时,两电子元件____ ;当S1断开时,两电子元件____ 。(选填“并联”或“串联”) (2)S1闭合时电路的总电阻是S1断开时的 倍。 图17 图16 18.【导学号81474768】在图17甲所示的电路中,当开关S从2转到1时,根据电流表和电压表对应的示数,在U-I坐标中描绘了相对应的坐标点,如图乙所示,电源电压是____ V,电阻R1的阻值是___ _Ω,电阻R2的阻值是_ _Ω。 三、实验与探究题(22分) 19.【导学号81474769】现有下列器材:学生电源(6V),电流表(0﹣0.6A,0﹣3A)、电压表(0﹣3V,0﹣15V)、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器和导线若干,利用这些器材探究“电压不变时,电流与电阻的关系” 图18 (1)请根据图18甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。(要求连线不得交叉) (2)实验中依次接入三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表的示数,利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论:   。 (3)上述实验中,小强用5Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变,接着把R换为10Ω的电阻接入电路,闭合开关,向   (选填“A”或“B”)端移动滑片,使电压表示数为   V 时,读出电流表的示数。 (4)为完成整个实验,应该选取哪种规格的滑动变阻器   。 A.50Ω 1.0A B.30Ω 1.0A C.20Ω 1.0A 20. 【导学号81474770】如图19所示,电源电压为6V,图甲为伏安法测电阻的电路图;图乙为连接不完整的实物图。 图19 (1)对照电路图甲,用笔画线代替导线将图乙中未连接部分连接起来. (2)完成电路连接、闭合开关时,发现电流表有示数、电压表示数为0V,该故障可能是   。 A.电压表的量程选小了 B.电压表的正、负接线柱接反 C.电阻Rx发生了短路 D.把滑动变阻器下端两接线柱连入电路 (3)排除故障后,闭合开关,将滑片P向左移动时,电压表示数   (选填“变大”、“变小”或“不变”)。 (4)实验过程中,电流表和电压表的示数如图丙所示,此时测得的Rx=   Ω。 21.【导学号81474771】小宇用图20的电路图测量“小灯泡正常发光时的电阻”,选用的电源电压为3.0V,小灯泡的额定电压为2.5V,图21是未连接完整的实验电路。 图21 图20 图23 图22 (1)按照电路图将图21中的实物电路元件连接补充完整,要求当滑动变阻器的滑片向右滑动时,电流表的示数减小,在连接电路时,导线不能交叉。 (2)在连接电路过程中,开关要   ,并将滑动变阻器的滑片调到阻值最大处,其目的是   。 (3)连好电路闭合开关,发现电流表无示数,电压表有示数,电路的故障可能是   断路。排除故障后 闭合开关,缓慢移动滑动变阻器的滑片P,当电压表的示数如图22所示时,其读数为   V;若要测得小灯泡正常发光时的电阻,滑片P应向  (选填“A”或“B”)端移动。 (4)通过移动滑动变阻器,多次测量小灯泡两端的电压和通过小灯泡的电流,画出了通过小灯泡的电流随其两端电压变化的图象,如图23所示,在该图象中发现电流不与电压成正比,这是因为   。 (5)小宇最后测出小灯泡正常发光时的电阻是   Ω。 四、计算题(第22题5分, 第23题12分, 共17分) 22. 【导学号81474772】如图24所示,电阻R1为8Ω,电源两端电压为12V,开关S闭合后。求: (1)当滑动变阻器R接入电路的电阻(R2)为30Ω时,通过电阻R1的电流I1和电路的总电流I; 图24 (2)当滑动变阻器R接入电路的电阻(R3)为20Ω时,通过电阻R1的电流I1′和电路的总电流I′。 23.【导学号81474773】某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。如图25甲所示,电源电压不变,定值电阻R=20Ω,R1是热敏电阻,其阻值随温度变化的图象如图乙所示,闭合开关S后,求: (1)当环境温度为20℃时,电压表示数为2V,电源电压多大? (2)如果将R、R1并联在该电路两端,当干路电流为0.5A时,环境温度是多少? 图25 《欧姆定律》复习检测题 参考答案 一、单项选择题 1.D 2.A 3. B 4.C 5.B 6. B 7.D 8.A 9. B 10.A 二、填空题 11.1:1;2:3 12. 20;20 13.3;15 14.<;0.5 15.0.1;1∶4 16.10;5;10 17.串联;并联;4 18.6;10;20 三、实验与探究题 19.(1)如图1所示(2)电压一定时,导体中的电流与电阻成反比(3)A;2 (4)A 图1 20.(1)如图2所示(2)C(3)变大(4)5 图2 21.(1)如图3所示(2)断开;保护电路(3)灯L;1.8;A(4)灯丝的电阻随温度的升高而增大(5)12.5 图3 四、计算题 22. 解:(1)当滑动变阻器R接入电路的电阻(R2)为30Ω时,R1与R2并联, 因并联电路中各支路两端的电压相等, 所以,通过两电阻的电流分别为: I1===1.5A,I2===0.4A, 因并联电路中干路电流等于各支路电流之和, 所以,电路的总电流: I=I1+I2=1.5A+0.4A=1.9A; (2)当滑动变阻器R接入电路的电阻(R3)为20Ω时,通过两电阻的电流: I1===1.5A,I3===0.6A, 则电路的总电流: I′=I1+I3=1.5A+0.6A=2.1A. 23. 解:由电路图可知,R1与R串联,电压表测R两端的电压 (1)因串联电路中各处的电流相等, 所以,电压表的示数为2V时电路中的电流: I===0.1A, 由图乙知,当环境温度为20℃时,R1的阻值为40Ω,则R1两端的电压: U1=IR1=0.1A×40Ω=4V, 因串联电路中总电压等于各分电压之和, 所以,电源的电压: U=UR+U1=2V+4V=6V; (2)如果将R、R1并联在该电路两端, 因并联电路中各支路两端的电压相等, 所以,通过R的电流: IR===0.3A, 因并联电路中干路电流等于各支路电流之和, 所以,通过电阻R1的电流: I1′=I′﹣IR=0.5A﹣0.3A=0.2A, 电阻R1的阻值: R1′===30Ω, 由图乙知,此时温度为30℃。 《欧姆定律》复习检测题 参考答案 一、单项选择题 1.D 2.A 解析:电源电压相等,两个电阻并联时,总电阻比其中任何一个电阻都小,所以A总电阻最小,电流最大。 3. B 解析:相同的三只灯泡串联起来,接在12V的电源两端,每只灯泡的电压为4V,从图像可以知道,电压为4V时灯泡的电流为0.2A,所以此时每只灯泡的电阻为。 4.C 解析 R是定值电阻,通过它的电流和它两端的电压成正比,所以是一个定值 。 5.B解析当S1、S2都闭合时,R1短路,电压表测的电源电压,所以示数为3V,电流表有示数,B正确;当S1闭合、S2断开时,RI、R2串联,电压表测的是R2的电压,小于3V,A有示数,C错误;D、当S1断开S2闭合时,V示数为3V,电流表无示数,D错误。 6. B解析 当物体的质量越大时,A、电压表串联在电路中,电压表的示数不变;B、滑片P向下移动,R连入电路中的的电阻减小,电路的总电流增大,所以电流表示数变大;C、电流表和R并联,R被短路,电流表的示数不变;D、由于R和R0串联,根据串联电路电压的分配和电阻成正比,R的电阻减小,所以电压表的示数变小。 7.D 解析 R1、R2并联,电压表测的是电源电压,所以电压表读数不变;电流表A1测的是R2的电流,,变阻器滑片P向左移动时,R2的电阻变大,电压不变,所以电流表A1读数变小;R1的电压、电阻不变,所以电流不变。电流表A2测的是总电流,A2 的示数,I1不变、I2变大,所以A2 的示数变大。 8.A 9. B 解析 甲和乙两灯泡上均有6V的字样,从图像可以找到它们正常工作时的电流:灯泡甲为1A,灯泡乙为0.5A。∵串联电路中各处的电流相等,∴将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,电路的最大电流为0.5A;由图象可知,0.5A所对应两灯泡的电压分别U甲=2V,U乙=6V,∵串联电路中总电压等于各分电压之和,∴电源最大电压U=U甲+U乙=2V+6V=8V。 10.A解析 当S闭合,甲、乙两表为电压表时,甲测的是总电压,乙测的是R2两端的电压∵ ∴,根据串联电路电压和电阻成正比, 当开关S断开,甲、乙为电流表时,甲测的是R2的电流,乙测的是总电流;.∴, 二、填空题 11.1:1;2:3 解析 串联电路各处的电流相等,电压和电阻成正比,所以, 12. 20;20 解析 开关断开后,电阻不变。 13.3;15 解析 电源电压为,再闭合开始S1,R的电流不变,R1的电流为,R1的阻值为 14.<;0.5 解析 取相同的电流比较电压,R2的电压大,根据,R1<R2;若将甲和乙并联接在电路中,电压相等,当电压为2V时,R1的电流为0.4A,R2的电流为0.1A,干路电流 15.0.1A;1∶4 解析 通过电阻R2的电流为 R1与R2的阻值之比 16.5;10 解析 当电路中的电流为0.5A时,电阻甲的阻值为乙电阻为 总电阻为 17.串联;并联;4 解析 当S1闭合时,S2和S3同时断开,电流只有一条路径,R1、R2串联,总电阻 R串=R1+R2=2R;当S1断开时,S2和S3同时闭合,R1、R2并联,总电阻R并=,S1闭合时电路的总电阻是S1断开时的4倍。 18.6;10;20 解析 当开关S转到1时,只有R1接入电路,电压表等于电源电压,所以对应的电压为6V,电流为0.6A,电源电压是6V,电阻R1的阻值;当开关S转到2时,R1、R2串联,电压表测的是R1的电压为2V,此时电流为0.2A,电阻R2的阻值 三、实验与探究题 19.(1)如图所示(2)电压一定时,导体中的电流与电阻成反比(3)A;2 (4)A 解:(1)将电压表与电阻并联,滑动变阻器与电阻串联,已接了下面一个接线柱,可再接上面任意一个接线柱,如图所示: (2)分析图丙图象,曲线上每点对应的电流和电阻的乘积都等于2V,由此得出结论:电压一定时,导体中的电流与电阻成反比; (3)将5Ω的电阻更换为10Ω的电阻接入电路后,定值电阻两端的电压增大,要使电压表的示数不变,应减小电路中的电流,增大滑动变阻器接入电路中的电阻即滑片向A移动,直到电压的示数达到2V为止; (4)由图丙知,电路的最小电流I=0.1A,此时滑动变阻器接入电路的阻值最大, 因串联电路中总电压等于各分电压之和, 所以,滑动变阻器两端的电压: U滑=U﹣UR=6V﹣2V=4V, 由I=可得,滑动变阻器接入电路的阻值: R滑===40Ω, 则选用变阻器的规格为“50Ω 1.0A”。 20.(1)如图2所示(2)C(3)变大(4)5 图2 解:(1)由电路图知,滑动变阻器、灯泡、电流表应串联,电压表与灯泡并联,实物连接如图所示; (2)由电路图可知,电压表测待测电阻两端电压,电流表测电路电流,闭合开关,电流表示数较大,说明电路电阻较小,电路不存在断路,电压表示数为零,可能是与电压表并联的待测电阻短路造成的,故选C; (3)当滑动变阻器的滑片P向左移动时,接入电路的电阻变小、电路的总电阻变小; 由I=可知,电路中的电流变大,由U=IR可知,定值电阻两端的电压变大,即电压表的示数变大; (4)由图丙所示电压表可知,其量程为0~15V,分度值为0.5V,示数为2.5V,电流表量程为0~0.6A,分度值为0.02A,示数为0.5A, 由I=可知,待测电阻阻值:RX===5Ω。 21.(1)见图所示;(2)断开;保护电路;(3)灯L;1.8;A;(4)灯丝的电阻随温度的升高而增大;(5)12.5;0.5 解:(1)滑动变阻器按“一上一下”的原则串联在电路中,当滑动变阻器的滑片向右滑动时,电流表的示数减小, 说明滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱连接,如图所示:; (2)为了保护电路元件,防止短路的发生,在连接电路过程中,开关要断开. 闭合开关前,滑片处于最大阻值处,电路电阻最大,电流最小,对电路起保护作用. (3)电压表有示数说明电压表两接线柱与电源之间是通路,电流表无示数说明电压表并联部分灯L断路;由图3可知,电压表选择的量程是0~3V,分度值是0.1V,所以电压表示数为1.8V. 要使灯泡两端电压由1.8V增大到2.5V,则电路电流要增大,总电阻减小,滑动变阻器连入电路的电阻减小,所以滑片P应向A端移动. (4)由图4可知,电压和电流的比值是变化的即灯泡的电阻是变化的,原因是小灯泡的电阻随温度的升高而增大,所以通过小灯泡的电流不与其两端的电压成正比. (5)由图象可知,当小灯泡正常发光时的电压U=2.5V,对应的电流I=0.2A; 由I=得,小灯泡正常发光时的电阻: R===12.5Ω。 四、计算题 22. 解:(1)当滑动变阻器R接入电路的电阻R2为30Ω时,R1与R2并联, 因并联电路中各支路两端的电压相等, 所以,通过两电阻的电流分别为: I1===1.5A,I2===0.4A, 因并联电路中干路电流等于各支路电流之和, 所以,电路的总电流: I=I1+I2=1.5A+0.4A=1.9A; (2)当滑动变阻器R接入电路的电阻R3为20Ω时,通过两电阻的电流: I1===1.5A,I3===0.6A, 则电路的总电流: I′=I1+I3=1.5A+0.6A=2.1A. 23. 解:由电路图可知,R1与R串联,电压表测R两端的电压. (1)因串联电路中各处的电流相等, 所以,电压表的示数为2V时电路中的电流: I===0.1A, 由图乙知,当环境温度为20℃时,R1的阻值为40Ω,则R1两端的电压: U1=IR1=0.1A×40Ω=4V, 因串联电路中总电压等于各分电压之和, 所以,电源的电压: U=UR+U1=2V+4V=6V; (2)如果将R、R1并联在该电路两端, 因并联电路中各支路两端的电压相等, 所以,通过R的电流: IR===0.3A, 因并联电路中干路电流等于各支路电流之和, 所以,通过电阻R1的电流: I1′=I′﹣IR=0.5A﹣0.3A=0.2A, 电阻R1的阻值: R1′===30Ω, 由图乙知,此时温度为30℃。
