压裂酸化技术常用支撑剂及添加剂介绍.docx

压裂酸化技术常用支撑剂及添加剂介绍
一、常用支撑剂性能数据
表5-1常用支撑剂性能参数
支撑剂类型
粒径范围
（目）
视密度（g/cm3）
体积密度（g/cm3）
圆
度
球
度
浊度
酸溶解度
（%）
闭合压力下破碎率
（%）
兰州石英砂
20〜40
2.64
1.55
0.7
0.7
>2
5.09
4.38 (28MPa)
陶
粒
宜兴（高强度）
20〜40
2.91
1.54
0.9
0.9
<1
4.66
5.13(52MPa)
1 3.65 (69MPa)
宜兴（中强度）
20〜40
2.72
1.54
0.9
0.9
<1
4.66
8.35 (69MPa)
成都
20〜40
3.33
1.7
\
>0.9
78.5
5.12
2.62 (52MPa)6.61(69MPa)
山西
20〜40
3.46
1.83
\
\
75
5.25
1.25 (52MPa)4.18(69MPa)
CARBOlite
20〜40
3.98
1.89
\
\
\
5.4
9.2(69MPa)
表5-2常用支撑剂粒径分析数据
类型
筛目（目）百分比（%）
>16
16〜20
20〜30
30〜35
35〜40
40〜50
底盘
兰州
单筛
0.01
12.26
66.68
19.15
1.49
0.25
0.12
石英砂
累计
0.01
12.27
78.95
98.1
99.59
99.84
99.96
宜兴
单筛
0.04
23.56
69.22
6.47
0.6
0.07
0
陶粒
累计
0.04
23.6
92.82
99.29
99.89
99.96
99.96
成都
单筛
0.02
25.33
65.85
7.17
1.29
0.31
0.01
陶粒
累计
0.02
25.35
91.2
98.37
99.66
99.97
99.98
山西
单筛
0
0.95
83.2
15.34
0.43
0.01
0.04
陶粒
累计
0
0.95
84.15
99.49
99.92
99.93
99.97
CARBOlite陶粒
单筛
0.06
26
44.97
26.45
2.47
0.02
0.02
累计
0.06
26.06
71.03
97.48
99.95
99.97
99.99

、常用添加剂名称
表5-3常用添加剂一览表
药剂名称
类 型
酸液缓蚀剂
CT1-2、 CT1-3、 CT1-3B、 SD1-3
铁离子稳定剂
CT1-7、 CT1-13、 SD1-11、 HAC
助排剂
CT5-4、 CT5-9、 SD2-9
酸液胶凝剂
CT1-6、 CT1-9、 SD1-9、 SD1-9B
转相剂
IV-93
胶束剂
CT5-5、 CT5-6
乳化剂
CT1-11
助乳剂
IV-1
降阻剂
SD1-8
表面活性剂
CT1-12、 SD-1、 SD1-7、 ABS、 AS、 PEN-5、 SAA

粘土稳定剂
KCL、 NH4CL、 CT12-1
石膏稳定剂
CaCL2
胶凝剂
CT9-1、 CT9-4、 SW-3
交联剂
CT9-3、CT9-6、SD2-2、硼砂
助排剂
CT5-4、 CT5-9、 SD2-9
破胶剂
CT9-7A、B、C、APS、NBA-101、K2S2O7
高温稳定剂
CT9-8
防膨剂
CT5-8、 SD1-12、 TDC-15A
杀菌剂
SD2-3
胍胶
HPG、 GRJ-11
PH调节剂
Na2CO3
粘土稳定剂
KCL、NH4CL、CT12-1
破乳剂
SD2-11
防腐剂
HCHO

三、SD系列添加剂性能参数
（一）SD1-3酸化用高浓度盐酸缓蚀剂
缓蚀性能
SD1-3
%
HCl
%
温度
（C）
腐蚀速度g/ (m2 - h)
检验方法
1.5
28
120
<30
SY5405-91
1.0
20
130
<30
物化指标
外观
红褐色至褐色、均匀液体
密度(20°C) g/cm3

运动粘度（20C），mm2/s
5.04
凝点C<
-10
闪点（闭），C >
30
酸溶性
合格
贮存期
一年
说明：1.适用范围：盐酸浓度为15〜28%;地层温度130^以下；酸液种类为胶凝酸、降阻酸、泡沫酸、土酸、防乳酸等。
2. 处理本品时，要戴护目镜与橡胶手套，穿工作服和工鞋。避免面部、手和其它皮肤直接接触，一旦接触，要立即用清水冲洗，并用肥皂洗净。

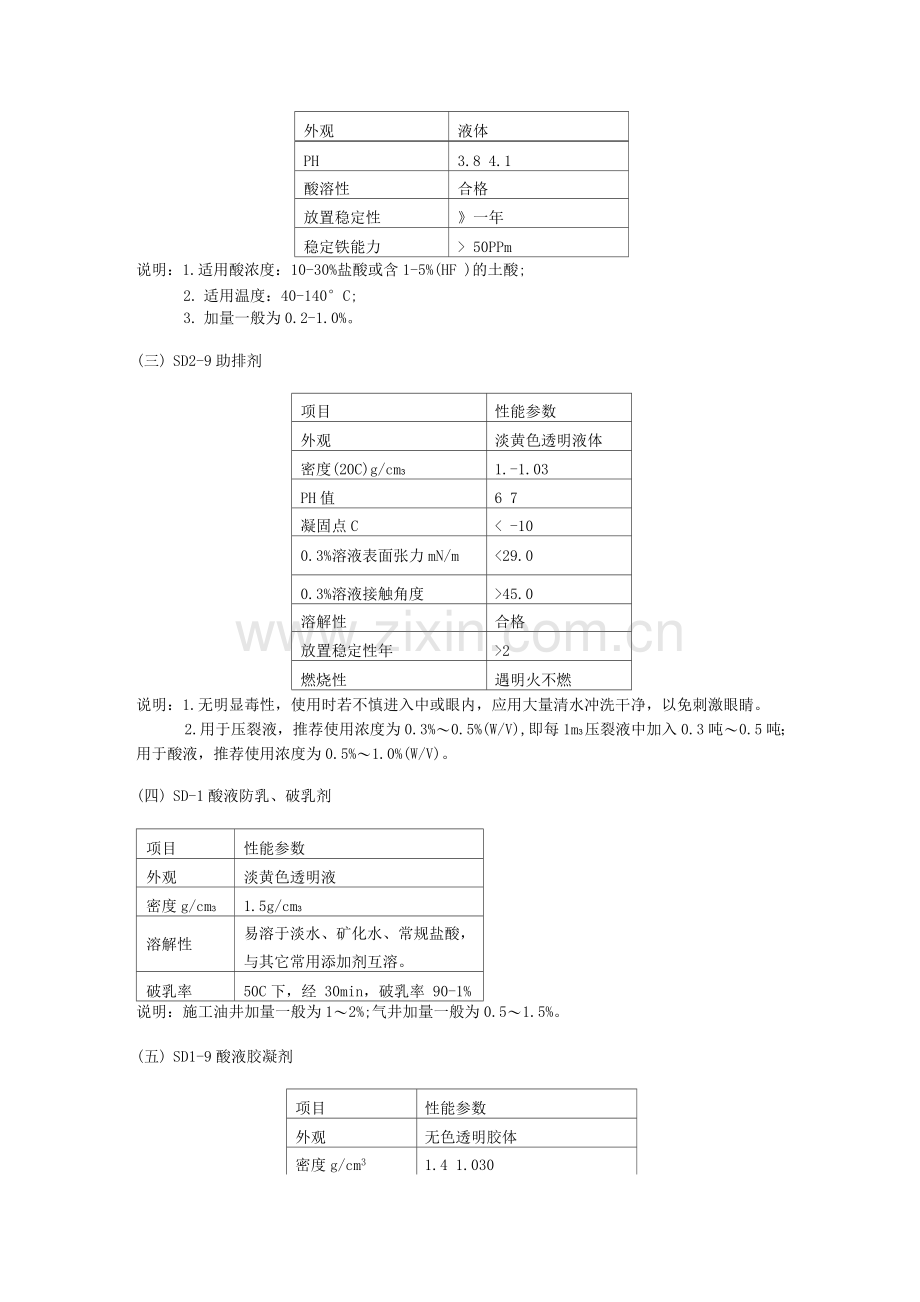

（二）SD1-11酸液铁离子稳定剂
项目
性能参数
外观
液体

PH
3.8 4.1
酸溶性
合格
放置稳定性
》一年
稳定铁能力
> 50PPm

说明：1.适用酸浓度：10-30%盐酸或含1-5%(HF )的土酸;
2. 适用温度：40-140°C;
3. 加量一般为0.2-1.0%。
(三) SD2-9助排剂
项目
性能参数
外观
淡黄色透明液体
密度(20C)g/cm3
1.-1.03
PH值
6 7
凝固点C
< -10
0.3%溶液表面张力mN/m
<29.0
0.3%溶液接触角度
>45.0
溶解性
合格
放置稳定性年
>2
燃烧性
遇明火不燃
说明：1.无明显毒性，使用时若不慎进入中或眼内，应用大量清水冲洗干净，以免刺激眼睛。
2.用于压裂液，推荐使用浓度为0.3%〜0.5%(W/V),即每1m3压裂液中加入0.3吨〜0.5吨；用于酸液，推荐使用浓度为0.5%〜1.0%(W/V)。
(四) SD-1酸液防乳、破乳剂
项目
性能参数
外观
淡黄色透明液
密度g/cm3
1.5g/cm3
溶解性
易溶于淡水、矿化水、常规盐酸，与其它常用添加剂互溶。
破乳率
50C下，经 30min，破乳率 90-1%
说明：施工油井加量一般为1〜2%;气井加量一般为0.5〜1.5%。

(五) SD1-9酸液胶凝剂
项目
性能参数
外观
无色透明胶体
密度g/cm3
1.4 1.030
PH值
9 10

凝固点°C
< 0
酸溶性
合格
贮存期
一年

说明：严禁与甲醛混用。
（六）SD1-9B酸液胶凝剂
项目
性能参数
外观
浅褐色悬浮液
凝点C<
0
酸溶性
合格
贮存期
一年

说明：1.应采用内衬玻璃容器，或玻璃钢容器，不采用衬橡胶容器。
2. 严禁与含醛类添加剂混用。
3. 操作时不能溅到身上或衣服上，如果溅上用肥皂与水洗净。
（七）SD1-8油井酸化用降阻剂
项目
性能参数
外观
均匀无色透明胶体
固含量%
> 10
密度g/cm3
1.3 〜1.030
PH值
9 11
放置稳定性（室温）
合格
腐蚀速度g/m2 - h
< 5
残酸表面张力（室温）N/mx103
< 50
降阻率（线速度4 —8m/s ） %
65〜85
适用温度
< 1C
说明：室内测试和现场应用实际，SD1-8的最佳用量为10%。

（八）SD1-7酸化用复合表面活性剂
项目
性能参数
外观
绿黄色透明液体
PH值
5 6
密度g/cm3
1.015 1.030
表面张力mN/m
< 30
凝固点C
< -7
溶解性
与淡水、盐酸、矿化水互溶
说明：一般推荐用量为10—20Kg/m3,根据具体情况适当调整。
（九）SD2-2压裂液交联剂
项目
性能参数
外观
无色透明液体
PH值
13-14
密度（20。0
1.26-1.29 g/cm3
粘度
7 15mpa • s
凝固点 >
-20°C
溶解性
与盐水、淡水以任意比例混合
放置稳定性
> 2年
燃烧性
遇明火不燃
说明：1.无明显毒性，使用时不允许本品进入中或眼内，若不慎进入中或眼内，应用大量清水冲洗干净，以免刺激眼睛。
2.可采用双液法配液，即按一定交联比配制基液和交联液，将SD2-2加入交联液中，在施工过程中混合；也可以不配交联液，在施工过程中将SD2-2直接加入基液中即可得到压裂液冻胶。在压裂液中加量为0.2〜0.6%（W/V）。视不同稠化剂和工艺要求而定。
（十）SD1-12油气酸化粘土防膨剂
项目
性能参数
防膨胀率 % >
80
线膨胀率 % <
15
岩芯运移率% <
0.015
岩芯伤害率% <
20

（十一）SD2-3压裂液杀菌剂
项目
性能参数
外观
淡黄色或无色透明液
密度g/cm3
1.1 1.5
PH值
6-8
凝固点C
<-10
48h基液粘度降低率%
<5
溶解性
合格

说明：一般加量为0.2%。
（十二）SD2-11油井酸化压裂破乳剂
项目
性能参数
外观
黄色透明液体
PH值
7 8

密度g/cm3
1.0 ±0.5
表面张力mN/m
< 36
破乳率％
>90
溶解性
与自来水、矿化水互溶

说明：推荐用量为8-15千克/m3。
