LTE技术与应用实验指导书.doc

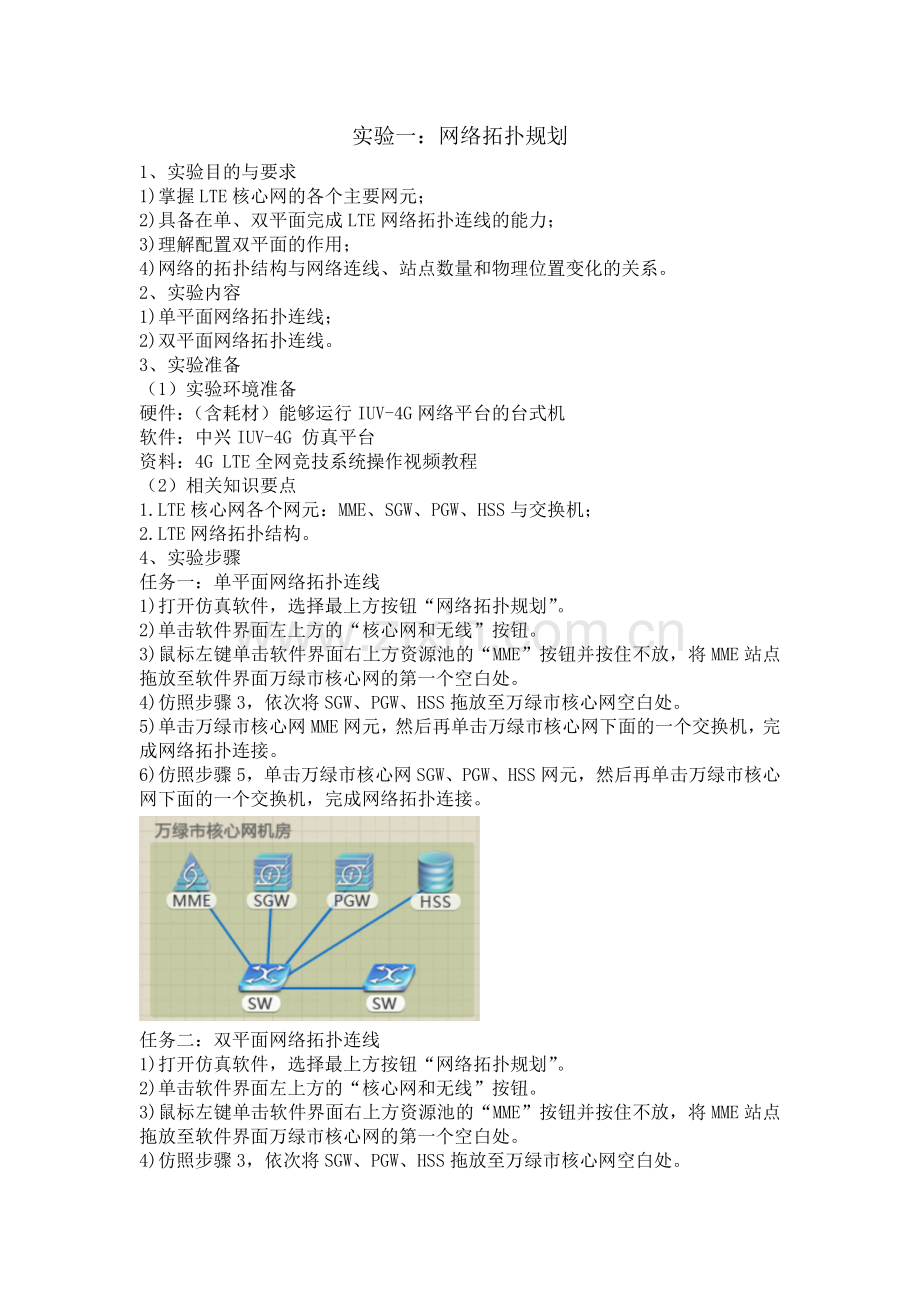

实验一：网络拓扑规划
1、实验目的与要求
1)掌握LTE核心网的各个主要网元；
2)具备在单、双平面完成LTE网络拓扑连线的能力；
3)理解配置双平面的作用；
4)网络的拓扑结构与网络连线、站点数量和物理位置变化的关系。
2、实验内容
1)单平面网络拓扑连线；
2)双平面网络拓扑连线。
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1.LTE核心网各个网元：MME、SGW、PGW、HSS与交换机；
2.LTE网络拓扑结构。
4、实验步骤
任务一：单平面网络拓扑连线
1)打开仿真软件，选择最上方按钮“网络拓扑规划”。
2)单击软件界面左上方的“核心网和无线”按钮。
3)鼠标左键单击软件界面右上方资源池的“MME”按钮并按住不放，将MME站点拖放至软件界面万绿市核心网的第一个空白处。
4)仿照步骤3，依次将SGW、PGW、HSS拖放至万绿市核心网空白处。
5)单击万绿市核心网MME网元，然后再单击万绿市核心网下面的一个交换机，完成网络拓扑连接。
6)仿照步骤5，单击万绿市核心网SGW、PGW、HSS网元，然后再单击万绿市核心网下面的一个交换机，完成网络拓扑连接。

任务二：双平面网络拓扑连线
1)打开仿真软件，选择最上方按钮“网络拓扑规划”。
2)单击软件界面左上方的“核心网和无线”按钮。
3)鼠标左键单击软件界面右上方资源池的“MME”按钮并按住不放，将MME站点拖放至软件界面万绿市核心网的第一个空白处。
4)仿照步骤3，依次将SGW、PGW、HSS拖放至万绿市核心网空白处。

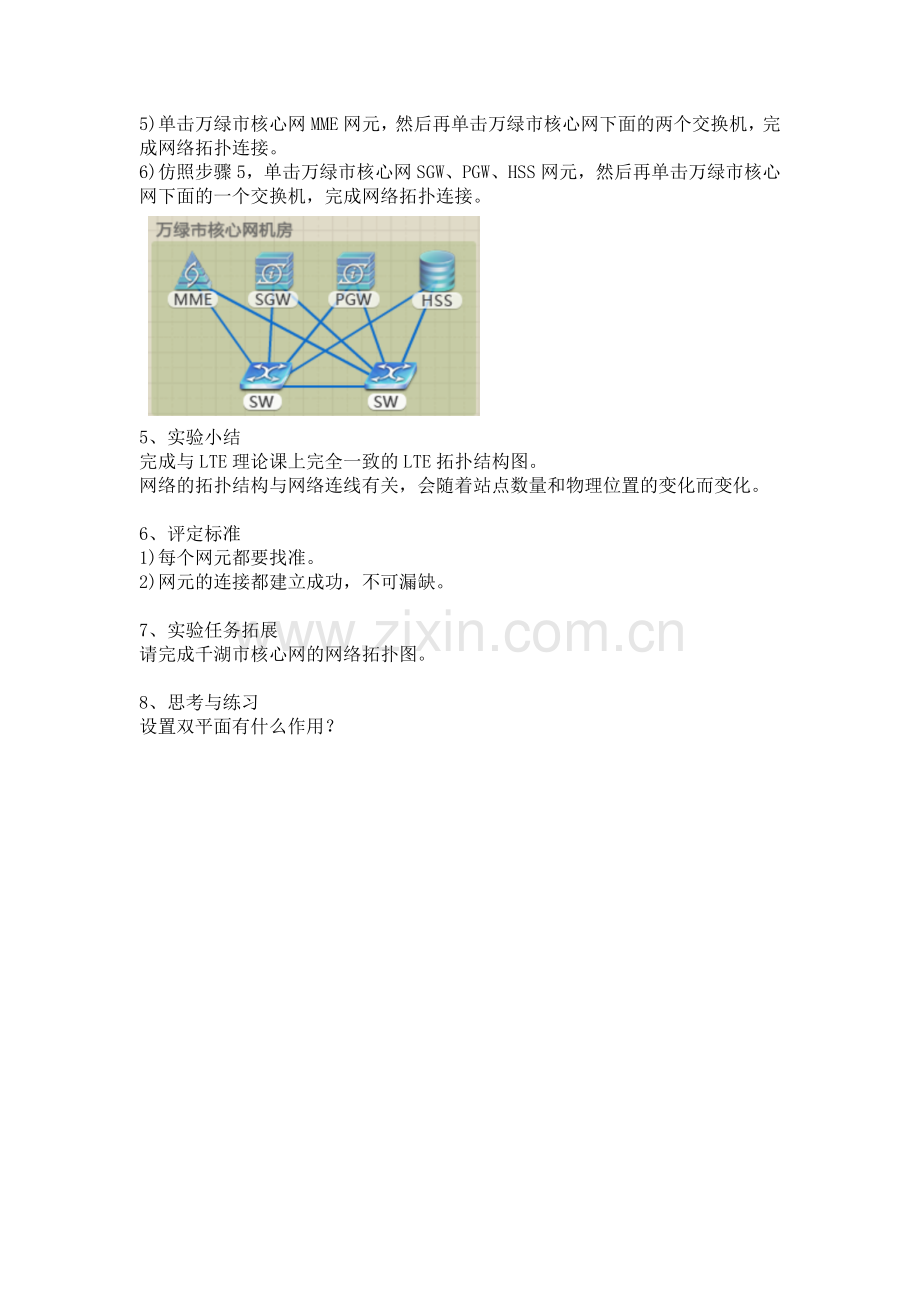

5)单击万绿市核心网MME网元，然后再单击万绿市核心网下面的两个交换机，完成网络拓扑连接。
6)仿照步骤5，单击万绿市核心网SGW、PGW、HSS网元，然后再单击万绿市核心网下面的一个交换机，完成网络拓扑连接。

5、实验小结
完成与LTE理论课上完全一致的LTE拓扑结构图。
网络的拓扑结构与网络连线有关，会随着站点数量和物理位置的变化而变化。

6、评定标准
1)每个网元都要找准。
2)网元的连接都建立成功，不可漏缺。

7、实验任务拓展
请完成千湖市核心网的网络拓扑图。

8、思考与练习
设置双平面有什么作用？

实验二：无线接入网容量规划

1、实验目的与要求
1)掌握无线接入网容量、覆盖估算的方法；
2)完成大型城市无线接入网的容量估算的能力（以万绿市为例）；
3)完成大型城市无线接入网的覆盖估算的能力（以万绿市为例）。

2、实验内容
1)完成大型城市无线接入网的容量估算（以万绿市为例）；
2)完成大型城市无线接入网的覆盖估算（以万绿市为例）。

3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)无线接入网容量估算的方法；
2)无线接入网覆盖估算的方法。

4、实验步骤
任务一：无线接入网容量估算
1)打开仿真软件，选择最上方按钮“容量规划”。
2)单击软件界面左上方的“无线接入网”按钮。
3)再单击软件界面左边的“万绿”按钮，进入万绿市主界面，通过对万绿市的背景介绍分析选择“Model A”。
4)鼠标左键单击软件界面右下方的“Step2”按钮，进入容量估算界面，首先估算单用户移动上网忙时平均流量需求。

5)再估算FTP业务的单业务平均数据流量。

6)再估算VOD、AOD业务的单业务平均数据流量。

7)单用户忙时业务平均吞吐量是3种数据流量之和。

8)计算本市4G总用户数。

9)计算本市规划区域总吞吐量的需求。

10)计算MIMO-FDD 单站吞吐量。

11)根据容量估算，计算出需要部署的站点数量。

任务二：无线接入网覆盖估算
1)在完成无线接入网容量估算的基础上，单击“Step3”按钮进入覆盖估算界面，选择65度定向站。
2)根据站点选型，得出小区覆盖半径。

3)根据站点选型，计算单站最大覆盖面积。

4)计算覆盖估算站点数量。

5)根据容量估算和覆盖估算两种方法得出的站点数量，取较大的站点数量，即为本市规划区域部署站点数。

6)根据本市规划区域部署站点数，得出单站吞吐量。

5、实验小结
在无线接入网容量规划中，容量的估算和覆盖规划是两种不同的估算方法，哪种方法更能体现现网的需求，就选取哪种。

6、评定标准
1)计算结果准确。
2)能够根据现网需求选取合适站点数量。

7、实验任务拓展
请完成中型城市千湖市的无线接入网的容量规划。

8、思考与练习
在规划中型城市或者小型城市的时候该如何选取模型？

实验三：核心网容量规划
1、实验目的与要求
1)掌握MME、SGW、PGW网元估算的计算方法；
2)具备完成大型城市核心网MME、SGW、PGW这类核心网元容量规划的能力。

2、实验内容
1)大型城市核心网MME的容量规划（以万绿市为例）；
2)大型城市核心网SGW的容量规划（以万绿市为例）；
3)大型城市核心网PGW的容量规划（以万绿市为例）。

3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)影响MME、SGW、PGW网元容量估算的因素；
2)掌握MME、SGW、PGW网元估算的计算方法。

4、实验步骤
任务一：MME系统容量估算
1)打开仿真软件，选择最上方按钮“容量规划”按钮。
2)单击软件界面左上方的“核心网”按钮。
3)再单击软件界面左边的“万绿”按钮，进入万绿市主界面，然后单击自动同步无线侧参数。

4)鼠标左键单击软件界面右下方的“Step2”按钮，进入MME容量估算界面，首先估算SAU数。

5)估算MME系统信令吞吐量。

6)再计算S11接口信令流量。

7)再计算S6a接口信令流量。

8)最后，得出总的MME系统信令吞吐量。

任务二：SGW系统容量估算
1)在完成MME容量估算的基础上，单击“Step3”按钮进入SGW系统容量估算界面。计算SGW系统支持的EPS承载上下文数。

2)估算SGW系统处理能力。

3)再估算SGW系统吞吐量。首先计算S1-U接口流量。

4)再计算S5接口流量。

5)根据公式计算SGW系统吞吐量。

任务三：PGW系统容量估算
1) 在完成SGW容量估算的基础上，单击“Step4”按钮进入PGW系统容量估算界面。首先估计EPS承载上下文数。

2)估算PGW系统处理能力。

3)再估算PGW系统吞吐量。先计算S5接口流量。

4)再计算SGi接口流量。

5)根据公式计算PGW系统吞吐量。

5、实验小结
EPC系统中各个网元的功能不同，因此影响各个网元的容量的因素以及系统容量的估算方法也不同。

6、评定标准
3)计算结果准确。
4)选择合适的公式进行计算。

7、实验任务拓展
请完成中型城市千湖市的核心网的容量规划。

8、思考与练习
从对MME SGW和PGW的容量规划中总结出这三个网元各自的作用。

实验四：无线侧设备配置
1、实验目的与要求
1)掌握无线侧机房的各种网元的名称及作用，并能用具体名称的线缆把网元连接成功；
2)具备配置大型城市无线侧机房的设备的能力。
2、实验内容
1)大型城市无线接入网的BBU数据配置（以万绿市为例）。
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)无线侧机房的各种网元的名称及作用；
2)连接各个网元的线缆名称及用途；
3)无线侧设备机房配置步骤。
4、实验步骤
任务一：设备配置
1)打开仿真软件，选择最上方按钮“设备配置”按钮。
2)然后在出现的一片机房里找到“万绿市A站点机房”按钮，点击进入。
3)单击机房的门，进入机房内部，从左往右分别是装有BBU机柜、装有PTN的机柜以及ODF架。

4)首先单击下最左边的柜子，进入BBU机柜，发现右下角有设备池，设备池里有BBU，鼠标左键单击BBU，然后按住鼠标左键不放，将其拖到BBU机柜，然后单击BBU，进入BBU内部结构界面。

5)单击左上角退回按钮退回到3个机柜的界面，然后单击中间的柜子进入PTN界面，在此时的设备池中选择一个小型PTN，将它拖拽到PTN机柜。

6)单击左上角退回按钮退回到3个机柜的界面，然后单击右边的柜子进入ODF架界面。

7)单击左上角退回按钮退回到完整机房的界面，然后单击“GPS”进入GPS界面。
8)单击左上角退回按钮退回到完整机房的界面，然后单击“天线”进入RRU界面，从设备池中随机选取一个RRU，拖到红色方框位置即可。

任务二：设备间的连线
1) 在完成任务一的前提下，单击进入万绿市A站点机房，在右上角显示的设备指示图，根据此图来实现设备间的切换。

2) 首先我们在设备指示图上单击BBU机柜，进入BBU内部结构，软件右下角出现线缆池。

3) 鼠标左键单击线缆池的成对LC-LC光纤并按住不放，发现BBU上面的三个接口呈现黄色状态，既可以插线缆，我们将光纤差到TX0=RX0口上。

4) 重复步骤3，用LC-LC光纤完成BBU与RRU2和RRU3的连线。

5) 再进行RRU与天线之间的连线，因为默认使用2*2的天线模式，所以我们将RRU和天线的ANT1和ANT4连接起来，在线缆池里选择天线跳线，鼠标左键单击RRU1，再单击RRU1上的ANT1，完成一端的连接，然后单击设备指示图里的ANT1，再单击ANT1里面的ANT1，完成另一端的连接。用同样的方法完成ANT4的连线。最后分别完成RRU2和RRU3与天线的连接。

6) 进行BBU与GPS的连接，在线缆池里找到GPS馈线，单击GPS馈线，单击设备指示图的BBU，将GPS馈线的一端连在BBU的IN端口上，然后单击设备指示图的GPS，将另一端连好。

7)最后进行BBU与PTN的连接，在这里我们采用光纤连接，在线缆池里找到成对的LC-LC光纤，单击它，单击设备指示图中的BBU，然后将成对LC-LC光纤的一端连在BBU的TXRX端口上。单击设备指示图的PTN，将另一端连在PTN槽位1的GE1上面。

5、实验小结
在设备的连线过程中，因为设备之间的端口非常多，只有选择正确的端口才能保证设备间的互通。

6、评定标准
选择端口正确与否。

7、实验任务拓展
请完成中型城市千湖市的无线侧机房设备配置。

8、思考与练习
如果RRU与天线的连接接反，会出现什么样的结果？

实验五：BBU数据配置
1、实验目的与要求
1)掌握BBU网元配置；
2)掌握BBU网元与核心网的对接配置；
3)具备配置大型城市无线无线接入网的BBU数据配置的能力。
2、实验内容
大型城市无线接入网的BBU数据配置（以万绿市为例）
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)BBU网元配置；
2)BBU与核心网的对接配置。
4、实验步骤
任务一：BBU数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)单击界面左上方的“万绿市A站点机房-无线”按钮，点击进入。
3)进入无线配置界面。
4)鼠标左键单击配置节点里面的BBU按钮，进入BBU数据配置界面，首先单击网元管理按钮，在右边弹出的界面中将数据填写完整，然后单击确定按钮。

5)单击IP配置按钮，进行BBU的IP配置，其中，IP配置就是数据规划里面的EnodeB的数据，网关地址就是连接EnodeB的PTN的地址，完成后单击确定按钮。

6）再进行对接配置，第一个对接过程是Enode B 到MME的过程，即SCTP配置，远端IP地址就是S1-MME的地址。

7) 第二个对接过程是Enode B到SGW的过程，即静态路由配置，目的IP地址就是S1-U的地址。

8)根据BBU和RRU的设备配置，将BBU的物理参数配置好。

5、实验小结
在进行BBU数据配置时，一定要注意网关地址和下一跳地址都是与之相邻的PTN的地址。

6、评定标准
数据配置表正确。

7、实验任务拓展
请完成中型城市千湖市的BBU数据配置。

8、思考与练习
在进行BBU与核心网的对接过程中，为什么下一跳的地址不是核心网的物理接口地址？
实验六：无线射频数据配置
1、实验目的与要求
1)掌握RRU射频、小区和邻区的配置；
2)具备完成大型城市无线接入网的无线射频、小区和邻区数据配置的能力。
2、实验内容
大型城市无线接入网的无线射频数据配置（以万绿市为例）。
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)RRU射频配置；
2)小区数据配置；
3)邻区数据配置。
4、实验步骤
任务一：无线射频数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)单击界面左上方的“万绿市A站点机房-无线”按钮，点击进入。
3)进入无线配置界面。

4)鼠标左键单击配置节点里面的RRU1按钮，进入无线射频数据配置界面，首先单击射频配置按钮，进入RRU1的射频配置界面。其中，支持频段范围根据选择TDD制式还是FDD制式来决定，RRU收发模式根据RRU与ANT的具体连线模式选择相应的MIMO模式。同理，在发射和接收端口号相应位置打勾。

5)完成RRU1射频数据配置之后，RRU2、RRU3的射频数据配置与RRU1完全相同。

任务二：无线小区及邻区配置
1)在完成任务一的前提下，单击无线参数，进行小区配置。因为设备配置里配置了3个RRU，所以我们创建3个小区。单击右上方的“+”按钮，先增加小区1,其中小区标示ID是每个小区一个，不能重复。TAC是4位十六进制数。

2) 完成小区1的配置后，再完成小区2和小区3的配置。

3)进行与千湖市的邻接小区配置，此时需要注意的是所做小区的基本信息一定要正确，制式设为TDD模式。

4)再做和小型城市百山市的邻接关系，将它的制式设为FDD模式。

5)做小区的邻接关系表配置，大型城市有三个小区，因此需要做三个邻接关系表，单击“邻接关系表配置”按钮，首先添加第一个邻接关系表，单击“+”将所有的邻接关系都添加进去。

6)重复步骤5，将小区2和小区3的邻接关系表也添加进去。

5、实验小结
在做小区的无线数据配置时，不管是本基站还是邻接基站的小区标识ID都不能重复，否则不能进行切换。

6、评定标准
1）小区标识ID正确。
2）邻接关系表正确。

7、实验任务拓展
请完成中型城市千湖市的无线射频配置和邻接小区配置。

8、思考与练习
在做RRU射频配置时，3个RRU所选频段能否不一致？

实验七：核心网设备配置
1、实验目的与要求
1)掌握核心网机房的各种网元的名称及作用，并能用具体名称的线缆把网元连接成功；
2)具备完成大型城市核心网机房的设备配置的能力。
2、实验内容
大型城市核心网机房的设备配置（以万绿市核心网机房为例）。
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)核心网机房的各种网元的名称及作用；
2)连接各网元的先练名称以及用途。
4、实验步骤
任务一：设备配置
1)打开仿真软件，选择最上方按钮“设备配置”按钮。
2)然后在一片机房里找到“万绿市核心网机房”按钮，点击进入。

3)首先单击最左边的柜子，进入装有MME、SGW、PGW的机柜，发现右下角有设备池，此时需要用到我们之前所做的容量规划的结果来配置数据。根据容量规划结果，选择大型MME、SGW、PGW。

4)单击左上角的退回按钮，退回到三个机柜的界面，然后单击中间的柜子进入装有HSS的机柜，选择大型HSS。

5)单击左上角的退回按钮，退回到三个机柜的界面，然后单击右边的柜子进入装有ODF架的界面，左键单击蓝色框架，进入ODF架内部结构，查看光纤配件架。

6)单击设备指示图里的SW1，进入交换机界面，查看交换机接口。

任务二：设备间连线
1)在完成任务1的前提下，单击进入万绿市核心网机房，看到设备指示图。
2)在设备指示图上单击MME，进入MME内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1的任意一个10GE光口。

3) 在设备指示图上单击SGW，进入SGW内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1的任意一个10GE光口。

4) 在设备指示图上单击PGW，进入PGW内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1的任意一个10GE光口。

5) 在设备指示图上单击HSS，进入HSS内部结构，用第7块单板，选择一号光口，从线缆池选择LC-LC光纤，一头连接一号光口，另一头选择SW1的任意一个10GE光口。

6)所有网元和SW1相连完成后，将SW1和ODF配线架相连，最终目的是与下面的承载网相连。选择LC-LC光纤，一头连SW1的任意一个剩余的10GE光口上，另一头连在ODF配线架的第一排上面。

5、实验小结
在设备连线过程中，一定要注意光口的匹配，100GE光口不能连接10GE光口上。

6、评定标准
1）光口连接匹配。
2）各个网元连接完成。

7、实验任务拓展
请完成中型城市千湖市的核心网设备配置。

8、思考与练习
不同类型的设备提供的光口以及网口是否一致？

实验八：MME数据配置
1、实验目的与要求
1)掌握MME网元的配置及与其他网元的路由配置；
2)具备完成大型城市核心网的MME数据配置的能力。

2、实验内容
大型城市核心网的MME数据配置（以万绿市为例）。

3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)MME网元配置；
2)MME与其他网元的路由配置。

4、实验步骤
任务一：MME数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市核心网机房”按钮，点击进入。
3)进入核心网配置界面。
4)鼠标单击配置节点里面的MME按钮，进入MME数据配置界面。首先单击设置全局移动参数按钮，在右边弹出来的界面将数据填写完整，再单击确定。

5）单击设置MME控制面地址按钮，MME控制地址就是MME的S11接口的IP地址，根据地址规划填写。

6）单击与Enode B 对接配置按钮，增加与基站的偶联，其中本地偶联IP地址为S1-MME地址，对端偶联IP为Enode B 地址。

7)单击增加TA按钮，增加TAC区域，TAC值为4位的十六进制。

8)单击与HSS对接配置按钮，再单击增加diameter连接按钮，然后单击+按钮。在Diameter链接1的对接过程中，偶联本端IP为MME的S6A地址，偶联对端IP为HSS的S6A地址。单击号码分析配置按钮，再单击+按钮，分析号码输入IMSI的前几位，比如MCC+MNC地址，链接ID与Diameter链接1中的相同。

9)单击与SGW对接配置按钮，控制面地址为MME的S11地址。

10)单击基本会话业务配置按钮，有3个基本会话业务需要配置。其中，APN地址解析是寻址到PGW，即为PGW的S5/S8地址，APN的名称设置为test。APN填入test.apn.epc.mnc001.mcc460.3gppnetwork.org。

EPC地址解析是寻址到SGW，即为SGW的S11地址。EPC地址解析的名称为tac-lb1B.tac-hb1A.tac.epc.mnc001.mcc460.3gppnetwork.org。

MME地址解析是寻址到对端的MME，即为对端MME的S10地址，所以所有参数需要填写对端核心网的信息。设对端是千湖市MME,名称填写mmec2.mmegi2.mme.epc.mnc001.mmc460.3gppnetwork.org。

11)单击接口IP配置按钮，增加MME的主用单板物理接口，即在第7槽位的单板的物理接口IP地址。

12)单击路由配置按钮，增加MME到其他相邻网元的路由配置，首先到SGW网元，那么目的地址为SGW的S11地址，下一跳地址为SGW的接口地址。

增加MME到HSS网元的路由，那么目的地址为HSS的S6A地址，下一跳地址为HSS的接口地址。

增加MME到Enode B网元的路由，那么目的地址为Enode B的IP地址，下一跳地址为与核心网相邻的PTN地址。

增加MME到对端MME网元的路由，那么目的地址为对端MME的S10地址，下一跳地址为与核心网相邻的PTN地址。

5、实验小结
在做MME数据配置时，一定要注意对接IP地址配置和路由IP地址配置的区别。

6、评定标准
1）IP地址配置准确
2）与每个网元都配置完成

7、实验任务拓展
请完成中型城市千湖市的MME数据配置。

8、思考与练习
APN地址解析和EPC地址解析在LTE的哪些过程中会用到？

实验九：SGW数据配置
1、实验目的与要求
1)掌握SGW网元的配置及与其他网元的路由配置；
2)具备完成大型城市核心网的SGW数据配置的能力。
2、实验内容
大型城市核心网的SGW数据配置（以万绿市为例）
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)SGW网元配置；
2)SGW与其他网元的路由配置。
4、实验步骤
任务一：SGW数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市核心网机房”按钮，点击进入。
3)进入核心网配置界面。
4)鼠标单击配置节点里面的SGW按钮，进入SGW数据配置界面。首先单击PLMN配置按钮，将MCC和MNC填写进去，再单击确定。

5)单击与MME对接配置按钮，MME对接地址就是SGW的S11接口的IP地址，根据地址规划填写。

6)单击与Enode B 对接配置按钮，增加与基站的偶联，其中本地偶联IP地址为S1-U地址，对端偶联IP为Enode B 地址。

7)单击与PGW对接配置按钮，与PGW对接的地址为SGW的S5/S8地址。

8)单击接口IP配置按钮，增加SGW的主用单板物理接口，即在第7个槽位的单板的物理接口IP地址。

9)单击与路由配置按钮，增加SGW到其他相邻网元的路由配置，首先到MME网元，那么目的地址为MME的S11地址,下一跳地址为MME的接口地址。

10)增加SGW到PGW网元的路由，目的地址为PGW的S5/S8地址,下一跳地址为PGW的接口地址。

11)增加SGW到Enode B网元的路由，目的地址为Enode B的IP地址,下一跳地址为与核心网相邻的PTN地址。

5、实验小结
在做SGW数据配置时，一定要注意对接IP地址配置和路由IP地址配置的区别。

6、评定标准
1）IP地址配置准确
2）与每个网元连接都配置完成

7、实验任务拓展
请完成中型城市千湖市的SGW数据配置。

8、思考与练习
SGW网元为什么没做到HSS网元的作用？

实验十：PGW数据配置
1、实验目的与要求
1)掌握PGW网元的配置及与其他网元的路由配置；
2)具备完成大型城市核心网的PGW数据配置的能力。
2、实验内容
大型城市核心网的PGW数据配置（以万绿市为例）。
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)PGW网元配置；
2)PGW与其他网元的路由配置。
4、实验步骤
任务一：PGW数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市核心网机房”按钮，点击进入。
3)进入核心网配置界面。
4)鼠标单击配置节点里面的PGW按钮，进入PGW数据配置界面。首先单击PLMN配置按钮，将MCC和MNC填写进去，再单击确定。

5)单击与SGW对接配置按钮，与SGW对接地址就是PGW的S5/S8地址，根据地址规划填写。

6)单击地址池配置按钮，配置一个IP地址池供PGW使用。

7)单击接口IP配置按钮，增加PGW的主用单板物理接口，即在第7个槽位的单板的物理接口IP地址。

8)单击与路由配置按钮，增加PGW到其他相邻网元的路由配置，只有SGW与之相邻，所以配到SGW的路由，那么目的地址为SGW的S5或者S8地址，下一跳地址为SGW的接口地址。

5、实验小结
在做PGW数据配置时，一定要注意对接IP地址配置和路由IP地址配置的区别。

6、评定标准
1）IP地址配置准确
2）与每个网元连接都配置完成

7、实验任务拓展
请完成中型城市千湖市的PGW数据配置。

8、思考与练习
PGW网元与SGW网元的区别？

实验十一：HSS数据配置
1、实验目的与要求
1)掌握HSS网元的配置及与其他网元的路由配置；
2)具备完成大型城市核心网的HSS数据配置的能力。
2、实验内容
大型城市核心网的HSS数据配置（以万绿市为例）。
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
3)HSS网元配置；
4)HSS与其他网元的路由配置。
4、实验步骤
任务一：HSS数据配置
1)打开仿真软件，选择最上方按钮“数据配置”按钮。
2)然后在一片机房里找到“万绿市核心网机房”按钮，点击进入。
3)进入核心网配置界面。
4)鼠标单击配置节点里面的HSS按钮，进入HSS数据配置界面。首先单击与MME对接配置按钮，再单击+按钮。

5)单击接口IP配置按钮，增加HSS的主用单板物理接口，即在第7个槽位的单板的物理接口IP地址。

6)单击与路由配置按钮，增加HSS到其他相邻网元的路由配置，只有MME与之相邻，目的地址为MME的S6A地址，下一跳地址为MME的接口地址。

7)单击签约模板信息按钮，将用户的签约模板基本信息填写进去。

8)单击鉴权信息按钮，鉴权信息中，KI是32位的十六进制的数。

9)单击用户标识按钮，用户信息包括IMSI和MSISDN。

5、实验小结
在做HSS数据配置时，一定要注意对接IP地址配置和路由IP地址配置的区别。

6、评定标准
1）IP地址配置准确
2）与每个网元连接都配置完成

7、实验任务拓展
请完成中型城市千湖市的HSS数据配置。

8、思考与练习
HSS网元的作用？

实验十二：实验室模式联调
1、实验目的与要求
1)掌握实验室模式下的LTE网络故障排除的方法；
2)具备完成LTE网络故障排除，实现在实验室环境下拨测成功以及切换成功的能力。
2、实验内容
LTE网络故障排除，实现在实验室环境下拨测成功以及切换成功。
3、实验准备
（1）实验环境准备
硬件：（含耗材）能够运行IUV-4G网络平台的台式机
软件：中兴IUV-4G 仿真平台
资料：4G LTE全网竞技系统操作视频教程
（2）相关知识要点
1)如何寻找LTE网络故障；
2)排除LTE网络故障的方法。
4、实验步骤
任务一：案例-故障排查一
1)首先单击业务测试按钮下面的告警，主要根据告警来排除故障。
2)根据告警提示，先排除设备配置的故障，再排除数据配置的故障。
3)根据告警提示，排查RRU2的射频故障告警。
4)再排查BBU连线故障，查看BBU的数据配置。
5)再观察告警，发现在无线机房BBU有S1-C的告警，核心网机房MME也有S1-MME的故障，这都是BBU与核心网对接的数据配置问题。
6)接下来排查S6a错误，此错误是指MME与HSS的对接信息错误，检查对接信息配置。
7)接下里排查S11错误，可能是因为MME与SGW对接的路由或者接口信息发生了错误。
8)查看业务调试的业务观察，排查每一个网元的基本信息，最后发现PGW的PLMN配置错误。
9)发现找不到相关SGW的错误，可能是因为MME网元里面的EPC地址解析信息配置错误。
10)回到业务验证界面，发现可以拨测了，故障排除完毕。
5、实验小结
在做无线与核心网排障的时候，可以先排查设备的连线错误，再排查数据配置错误，在排查数据配置错误的时候，一定要根据故障来一个接口一个接口地排查。
6、评定标准
1）所有故障一一找出
2）故障排除完毕，拨测顺畅
7、实验任务拓展
请完成故障排查二和故障排查三
8、思考与练习
如果故障是找不到相关的PGW应该怎样排查？
