从计算设置学平法之六(下)
                                       ——基础的计算设置介绍

三、独立基础：
        15. 独基受力筋长度计算设定值：默认为2500，可以输入具体数值。
        来源：《简明钢筋混凝土结构构造手册》第408页。
        说明：设置受力筋长度计算设定值。
        影响范围：独基受力筋长度计算。
        16. 独立基础边长≥设定值时，受力钢筋长度为：默认为0.9*边长，提供四种选择。

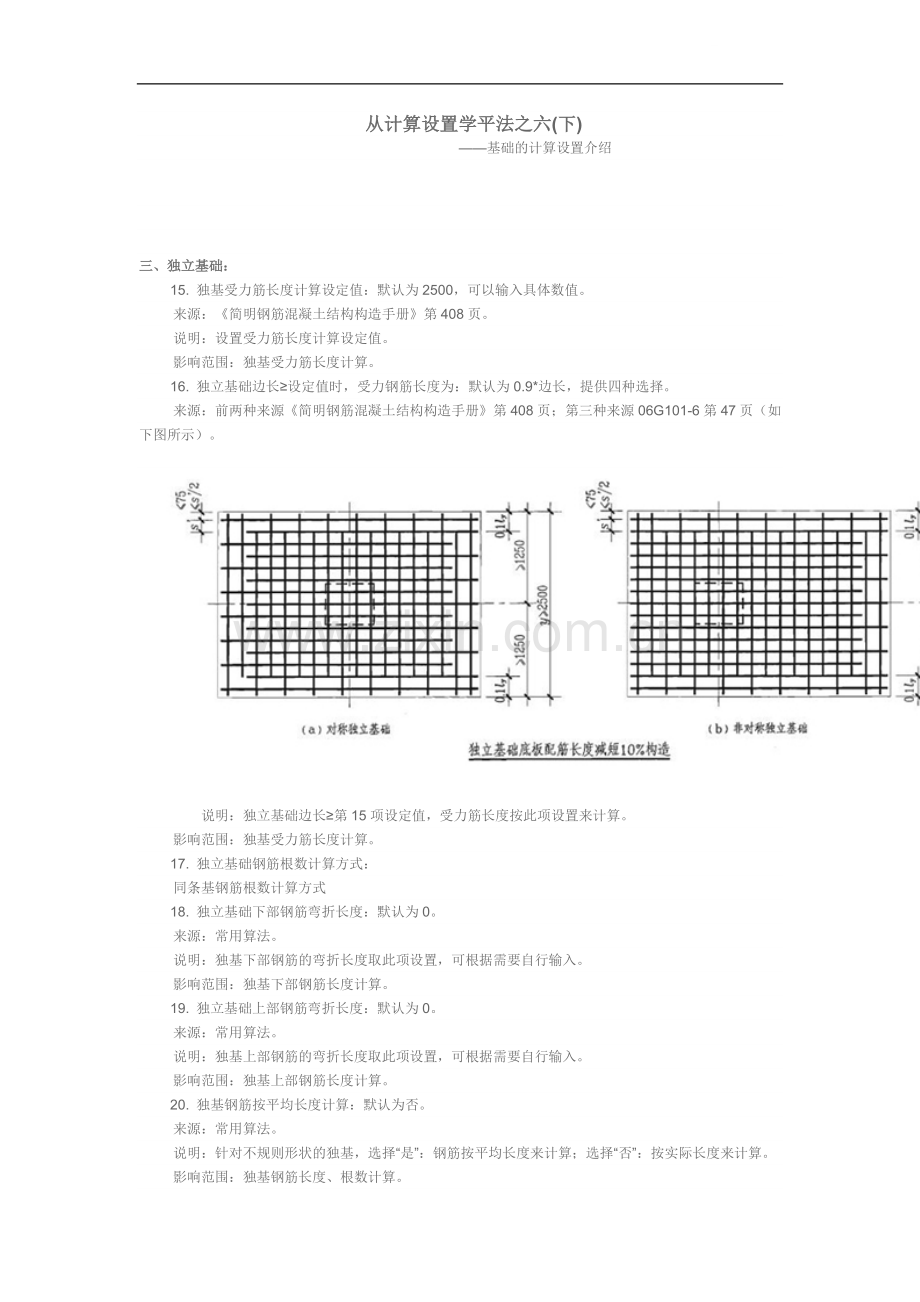

        来源：前两种来源《简明钢筋混凝土结构构造手册》第408页；第三种来源06G101-6第47页（如下图所示）。

        说明：独立基础边长≥第15项设定值，受力筋长度按此项设置来计算。
        影响范围：独基受力筋长度计算。
        17. 独立基础钢筋根数计算方式：
        同条基钢筋根数计算方式
        18. 独立基础下部钢筋弯折长度：默认为0。
        来源：常用算法。
        说明：独基下部钢筋的弯折长度取此项设置，可根据需要自行输入。
        影响范围：独基下部钢筋长度计算。
        19. 独立基础上部钢筋弯折长度：默认为0。
        来源：常用算法。
        说明：独基上部钢筋的弯折长度取此项设置，可根据需要自行输入。
        影响范围：独基上部钢筋长度计算。
        20. 独基钢筋按平均长度计算：默认为否。
        来源：常用算法。
        说明：针对不规则形状的独基，选择“是”：钢筋按平均长度来计算；选择“否”：按实际长度来计算。
        影响范围：独基钢筋长度、根数计算。

        21. 独基与基础梁平行重叠部位是否布置独基钢筋：默认为是。
        来源：06G101-6第46页（如下图所示）。

        说明：选择“是”时，不考虑扣减；
        设置为“否”时，独立基础的钢筋需要考虑扣除平行的基础梁、框架梁；
        扣除前需要判断梁与独立基础标高的关系：
        当独立基础的底标高和梁的底标高一致时，计算独立基础下部钢筋时，扣除梁的宽度；
        当独立基础的顶标高和梁的顶标高一致时，计算独立基础上部钢筋时，扣除梁的宽度；
        扣除梁覆盖区域布置的钢筋，如下图所示：

        如果梁没有完全覆盖独立基础，则未覆盖部位的钢筋锚入梁内，如下图所示：

        影响范围：独基钢筋的长度、根数计算。
        22. 杯口短柱在基础锚固区内的箍筋数量：默认为3。
        来源：06G101-6第49页（如下图所示）。

        说明：在此设置杯口端柱在基础锚固区的箍筋数量，可根据需要自行输入。
        影响范围：箍筋根数计算。
        四、筏形基础：
        24. 筏基外伸面筋端部钢筋弯折长度：默认为12*d。
        来源：04G101-3第43页（如下图所示）。

        说明：在此设置筏基外伸面筋端部弯折长度，此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），bhc（保护层）。
        影响范围：筏基面筋长度计算。
        25. 筏基外伸底筋端部钢筋弯折长度：默认为12*d。
        来源：04G101-3第43页（同第24项附图）。
        说明：在此设置筏基外伸底筋端部弯折长度，此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），bhc（保护层）。
        影响范围：筏基底筋长度计算。
        26. 筏基中间层钢筋端部弯折长度：默认为12*d。
        来源：04G101-3第43页（如下图所示）。

        说明：在此设置筏基中间层钢筋端部弯折长度，此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），bhc（保护层）。
        影响范围：筏基中间层钢筋长度计算。

        27. 筏基/板带钢筋按平均长度计算：默认为否。
        来源：常用算法。
        说明：针对不规则形状的筏板/板带，选择“是”：钢筋按平均长度来计算；选择“否”：按实际长度来计算。
        影响范围：筏基/板带钢筋长度、根数计算。

        28. 筏基与基础梁平行重叠部位布置筏基/板带受力钢筋：默认为否。
        来源：常用算法。
        说明：设置为“是”：受力筋筋根数计算：N=ceil(基础尺寸-2*起步)/s+1；注：基础尺寸应延伸至外墙外边线或基础梁外边线计算，是否加1，由根数计算设置决定；
        设置为“否”：受力筋筋根数计算：N=ceil(净跨-2*起步)/s+1，是否加1，由根数计算设置决定。
        影响范围：筏基/板带钢筋长度、根数计算。

        29. 筏基与基础梁平行重叠部位是否布置筏基负筋：默认为否。
        来源：常用算法。
        说明：设置为“是”：负筋根数计算：N=ceil(基础尺寸-2*起步)/s+1；注：基础尺寸应延伸至外墙外边线或基础梁外边线计算，是否加1，由根数计算设置决定；
        设置为“否”：负筋根数计算：N=ceil(净跨-2*起步)/s+1，是否加1，由根数计算设置决定。
        影响范围：筏基负筋根数计算。

        30. 筏基底部附加非贯通筋伸入跨内的标注长度含支座：默认为是。
        来源：常用算法。
        说明：设置为“是”：标注长度包含支座宽；
        设置为“否”：标注长度不包含支座宽（如下图）：

        影响范围：筏基负筋长度计算。
        31. 单边标注支座非贯通筋标注长度位置：默认为支座内边线。
        来源：常用算法。
        说明：在此设置筏板负筋标注长度的位置，包含五个选项，如下图：

        影响范围：筏板负筋长度计算。

        32. 筏基上部钢筋锚入基础梁内的长度：默认为max(ha/2,12*d)。
        来源：04G101-3第39页，如下图：

        说明：前提条件：在计算设置第33项筏基上部钢筋遇基础梁断开设置为“是”。
        此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（筏板厚度），ha（支座宽），bhc（保护层）。
        影响范围：筏基上部钢筋长度计算。

        33. 筏基上部钢筋遇基础梁断开：默认为是。
        来源：常用算法。
        说明：设置为“是”：筏基上部钢筋遇基础梁断开，锚入基础梁内的长度按计算设置第32项；
        设置为“否”：筏基上部钢筋遇基础梁贯通。
        影响范围：筏板上部钢筋的长度、根数计算。

        34. 筏基受力筋根数计算方式：默认为向上取整+1。
        同条基钢筋根数计算方式

        35. 筏基负筋根数计算方式：默认为向上取整+1。
        同条基钢筋根数计算方式
        36. 柱下板带受力筋根数计算方式：默认为向上取整+1。
        同条基钢筋根数计算方式
        37. 跨中板带受力筋根数计算方式：默认为向上取整-1。
        来源：常用算法。
        说明：提供：四舍五入+1、向上取整+1、向下取整+1、向上取整-1、四舍五入、向上取整、向下取整七种选择。
        影响范围：跨中板带根数计算。
        38. 筏基无外伸下部钢筋伸入基础梁边缘弯折长度：默认为15*d。
        来源：04G101-3第40页，如下图：

        说明：弯折长度可以根据需要自行输入。此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），bhc（保护层）。
        影响范围：筏基下部钢筋长度计算。
        39. 筏基无外伸上部纵筋锚入墙内la，弯折长度大于等于：默认为15*d。
        来源：04G101-3第47页，如下图：

        说明：弯折长度可以根据需要自行输入。此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），bhc（保护层）。
        影响范围：筏基上部钢筋长度计算。

        40. 筏基无外伸下部钢筋伸至墙对边弯折长度：默认为max(1.7*la,h-bhc)。
        来源：04G101-3第47页，同第39项附图。
        说明：弯折长度可以根据需要自行输入。此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），lae（锚固），lle（搭接），h（板厚），bhc（保护层）。
        影响范围：筏基下部钢筋长度计算。

        41. 筏板边部集水坑底筋在边缘弯折长度：默认为15*d。
        来源：常用算法。
        说明：在此设置边部集水坑坑板底筋弯折长度，可以根据需要自行输入。
        影响范围：集水坑坑板底筋长度计算。

        42. 筏板边部集水坑面筋在边缘弯折长度：默认为15*d。
        来源：常用算法。
        说明：在此设置边部集水坑坑板面筋弯折长度，可以根据需要自行输入。
        影响范围：集水坑坑板面筋长度计算。

        43. 集水坑90度放坡边内斜面钢筋端部弯折长度：默认为15*d。
        来源：常用算法。
        说明：在此设置集水坑90度放坡边内斜面钢筋端部弯折长度，可以根据需要自行输入。
        影响范围：集水坑斜面钢筋长度计算。

        五、桩承台：

        45. 桩承台纵筋根数计算方式：默认为向上取整+1。
        同条基钢筋根数计算方式
        46. 承台下部钢筋弯折长度：默认为10*d。
        来源：06G101-6第61页，如下图：

        说明：在此设置承台下部钢筋的弯折长度，此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），h（承台厚度），bhc（承台保护层）。
        影响范围：承台下部钢筋长度计算。
        47. 承台上部钢筋弯折长度：默认为0。
        来源：常用算法。
        说明：在此设置承台上部钢筋的弯折长度，此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），h（承台厚度），bhc（承台保护层）。
        影响范围：承台上部钢筋长度计算。
        48. 承台加强筋弯折长度：默认为“0”。
        来源：常用算法。
        说明：在此设置承台加强筋的弯折长度，此处可以输入自定义表达式，支持输入的函数为max、min及+、-、*、/运算符，支持的代码为d（直径），h（承台厚度），bhc（承台保护层）。
        影响范围：承台加强筋长度的计算。
        49. 承台钢筋按平均长度计算：默认为否。
        来源：常用算法。
        说明：针对不规则形状的承台，选择“是”：钢筋按平均长度来计算；选择“否”：按实际长度来计算。
        影响范围：承台钢筋长度、根数计算。
        六、柱墩：
        51. 柱墩第一根箍筋起步：默认为50。
        来源：常用算法。
        说明：可以根据需要自行输入。
        影响范围：柱墩箍筋根数计算。
        52. 柱墩圆形箍筋的搭接长度：默认为max(lae,300)。
        来源：03G101-1第40页，如下图：

        说明：在此设置圆形箍筋的搭接长度，可以根据需要自行输入。
        影响范围：柱墩圆形箍筋长度计算。
