低压配电盘及低压电器安装单元工程安装质量验收评定表.docx

发电电气设备安装工程

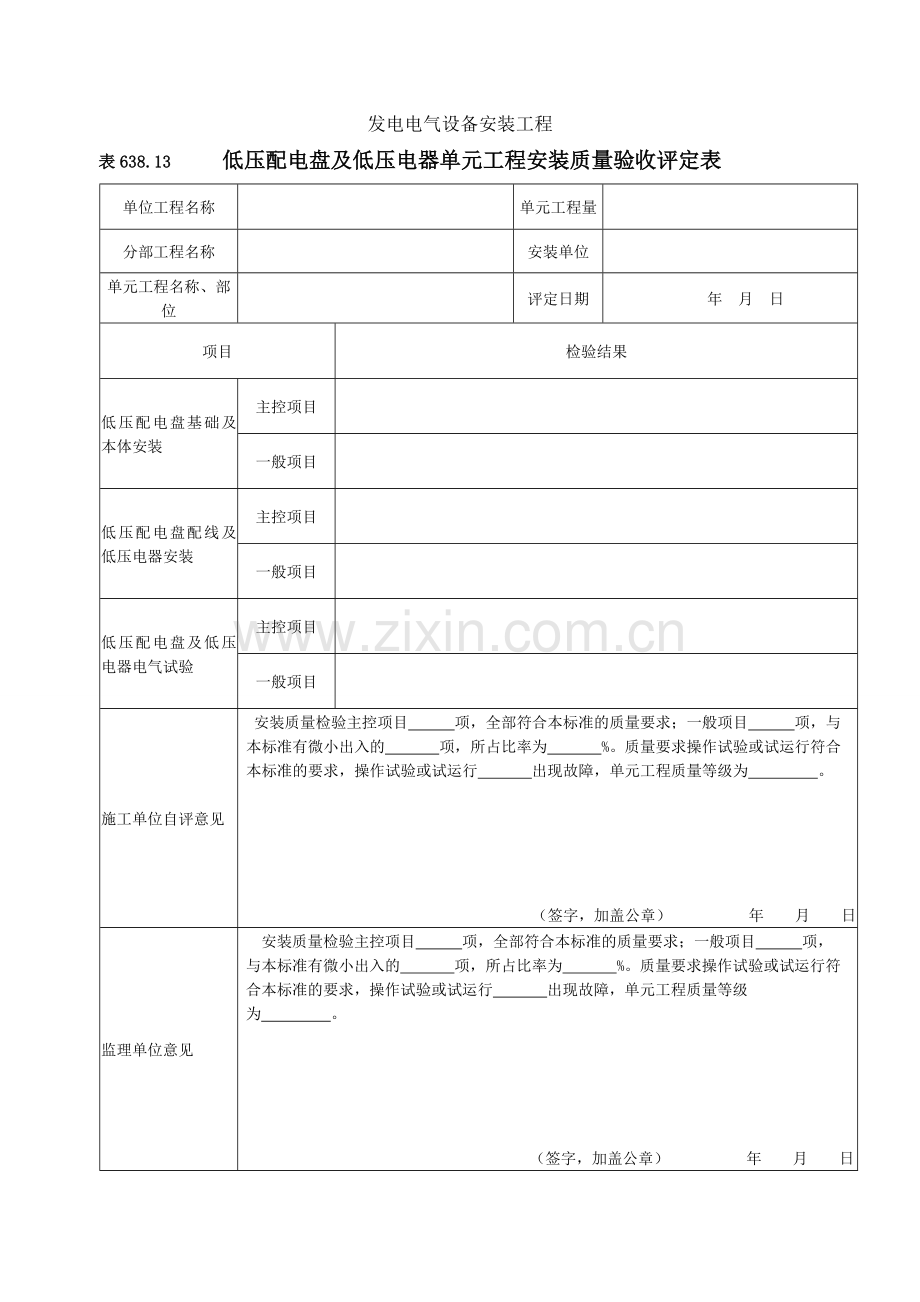

表638.13 低压配电盘及低压电器单元工程安装质量验收评定表
单位工程名称

单元工程量

分部工程名称

安装单位

单元工程名称、部位

评定日期
年 月 日
项目
检验结果
低压配电盘基础及本体安装
主控项目

一般项目

低压配电盘配线及低压电器安装
主控项目

一般项目

低压配电盘及低压电器电气试验
主控项目

一般项目

施工单位自评意见
安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。

（签字，加盖公章） 年 月 日
监理单位意见
安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。

（签字，加盖公章） 年 月 日

发电电气设备安装工程
表638.13-1 低压配电盘基础及本体安装单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人(签字)
主控项目
1
成套柜的安装
1.机械闭锁、电气闭锁动作正确可靠；
2.动触头与静触头的中心线一致，触头接触紧密；
3二次回路辅助开关的切换接点动作准确，接触可靠

2
抽屉式配电柜的安装
1.抽屉推拉灵活轻便，无卡阻、碰撞现象；
2.抽屉的机械联锁或电气联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；
3.抽屉与柜体间的二次回路连接插件接触良好

3
手车式柜的安装
1.手车推拉灵活轻便，无卡阻、碰撞现象；安全隔离板开启灵活；
2.手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品技术文件要求；
3.手车和柜体间的二次回路连接插件接触良好；
4.手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开；
5.检查防止电气误操作的“五防”装置齐全，并动作灵活可靠

4
接地或接零
1.抽屉与柜体间的接触及柜体框架的接地应良好；
2基础型钢接地明显可靠，接地点数不少于2；
3低压配电开关柜接地母线（PE）和零母线(N)的隔离或连接、重复接地符合设计文件要求

表638.13-1续
一般项目
1
基础安装
1.符合设计文件要求
项目
基础型钢允许偏差值

mm/m
mm/全长
不直度
＜1
＜5
水平度
＜1
＜5
位置偏差及不平行度
—
＜5
2.基础型钢顶部宜高出抹平地面10mm；手车式成套柜按产品技术文件要求执行
2
柜体安装
1.盘面及盘内清洁，无损伤，漆层完好，盘面标志齐全、正确清晰；紧固件完好、齐全；

2.开关柜安装垂允许偏差
项目
允许偏差
垂直度
＜1.5mm/m
水平偏差
相邻两盘顶部
＜2mm
成列盘顶部
＜2mm
盘间偏差
相邻两盘边
＜1mm
成列盘面
＜5mm
盘间接缝
＜2mm
3.悬挂式动力配电箱箱体与地面及周围建筑物的距离符合设计文件要求，箱体开关灵活、门锁齐全；
4.落地式配电箱的底部宜抬高，室内应高出地面50mm，室外应高出地面200mm以上
5.成套柜内照明齐全
检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日

发电电气设备安装工程
表638.13-2 低压配电盘配线及低压电器安装单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人(签字)
主控项目
1
硬母线及电缆
1.母线及电缆排列整齐，有两个电源的动力配电箱，母线相位排列一致，电缆绝缘外观良好；
2.裸露母线的电气间隙不小于12mm，漏电距离不小于20mm；
3.硬母线连接螺栓齐全、紧固。紧固力矩应符合GB50149的规定；
4.小母线截面符合设计文件要求，且标志齐全、清晰、正确；
5.母线相序排列、相色标志正确

2
二次回路接线
应符合SL638标准中表17.2.3的规定的有关规定

3
低压电器安装
1.低压断路器、低压隔离开关、刀开关、转换开关及熔断器组合电器、漏电保护器及消防电器设备、低压接触器及电动机启动器、控制器、继电器及行程开关、变频装置及电阻器、电磁铁、熔断器的安装应符合GB50254的规定及产品技术文件要求；
2.操作切换把手转动灵活，接点分合准确可靠，弹力充足；
3.熔断器熔体规格及自动开关、继电保护装置的整定值符合设计文件要求；
4.仪表经检验合格，安装位置正确，固定牢固，指示准确

4
接地或接零
电器的金属外壳，框架的接地或接零，应符合GB50169的规定及设计文件要求

表638.13-2续
一般项目
1
低压电器的安装
1.电器外壳及玻璃片完好、无破裂；
2.信号灯、光字牌、按钮、电铃、电笛、事故电钟等动作和显示正确；
3.各电器安装位置正确，便于拆换，固定牢固；型号、规格应符合设计文件要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好

2
引入线、柜内电缆配线
1.引入盘、柜的电缆排列整齐，编号清晰，避免交叉，并固定牢固，不应使所接的端子排受到机械应力；
2.铠装电缆在进入盘、柜后，将钢带切断，切断处的端部扎紧，并将钢带接地；
3.保护、控制等逻辑回路的控制电缆屏蔽层按设计文件要求的接地方式接地；
4.橡胶绝缘的芯线应外套绝缘管保护；
5盘、柜内的电缆芯线，按垂直或水平有规律配置，备用芯长度留有适当裕量；
6.强、弱电回路不应使用同一根电缆，并分别成束分开排列

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日

发电电气设备安装工程
表638.13-3 低压配电盘及低压电器电气试验单元工程（部分）质量检查表
编号： 日期：
分部工程名称

单元工程名称

安装内容

安装单位

开/完工日期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检验结果
检验人(签字)
主控项目
1
绝缘电阻
1.馈电线路大于0.5MΩ；
2.二次回路绝缘电阻值不小于1 MΩ，比较潮湿的地方不小于0.5 MΩ

2
交流耐压试验
1.当回路绝缘电阻值大于10 MΩ时，用2500V兆欧表摇测1min，无闪络击穿现象；当回路绝缘电阻值在1～10 MΩ时，做1000V交流耐压试验，时间1min，无闪络击穿现象；
2.回路中的电子元件不应参加交流耐压试验，48V及以下电压等级配电装置不做交流耐压试验

3
电压线圈动作值校验
线圈吸合电压不大于额定电压85%，释放电压不小于额定电压5%；短时工作的合闸线圈应在额定电压的85%～110%范围内，分励线圈应在额定电压的75%～110%范围内均能可靠工作

4
直流电阻
测量电阻器和变阻器的直流电阻值，其差值分别符合产品技术条件的规定，电阻值应满足回路使用的要求

5
相位
检查配电装置内不同电压的馈线间或馈线两侧的相位一致

检查意见：
主控项目共 项，其中符合本标准质量要求 项；
一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。
安装单位

（盖章）
年 月 日
监理
工程师

（签字）
年 月 日
