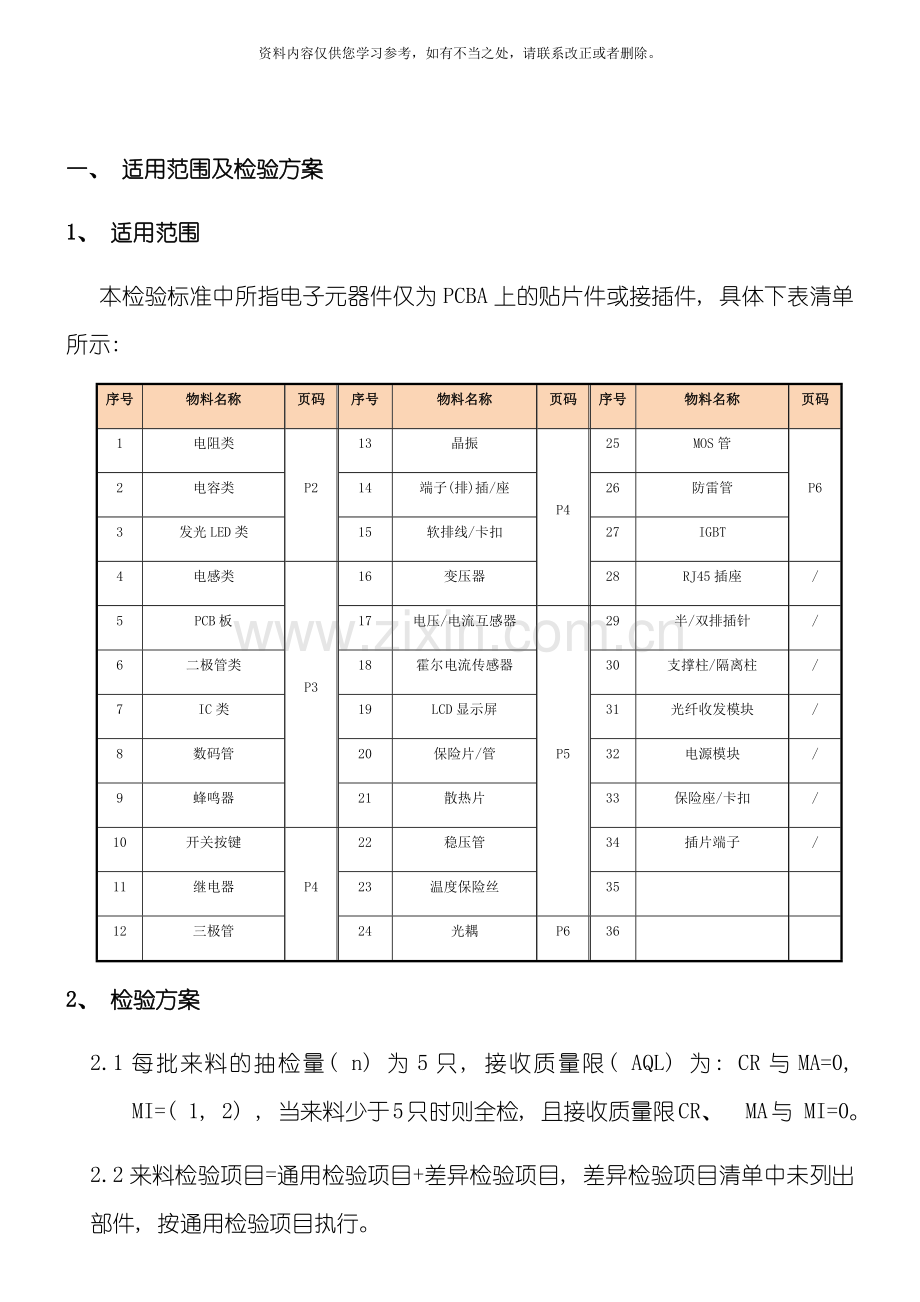

1、资料内容仅供您学习参考,如有不当之处,请联系改正或者删除。一、 适用范围及检验方案1、 适用范围本检验标准中所指电子元器件仅为PCBA上的贴片件或接插件, 具体下表清单所示: 序号物料名称页码序号物料名称页码序号物料名称页码1电阻类P213晶振P425MOS管P62电容类14端子(排)插/座26防雷管3发光LED类15软排线/卡扣27IGBT4电感类P316变压器28RJ45插座/5PCB板17电压/电流互感器P529半/双排插针/6二极管类18霍尔电流传感器30支撑柱/隔离柱/7IC类19LCD显示屏31光纤收发模块/8数码管20保险片/管32电源模块/9蜂鸣器21散热片33保险座/卡扣/1

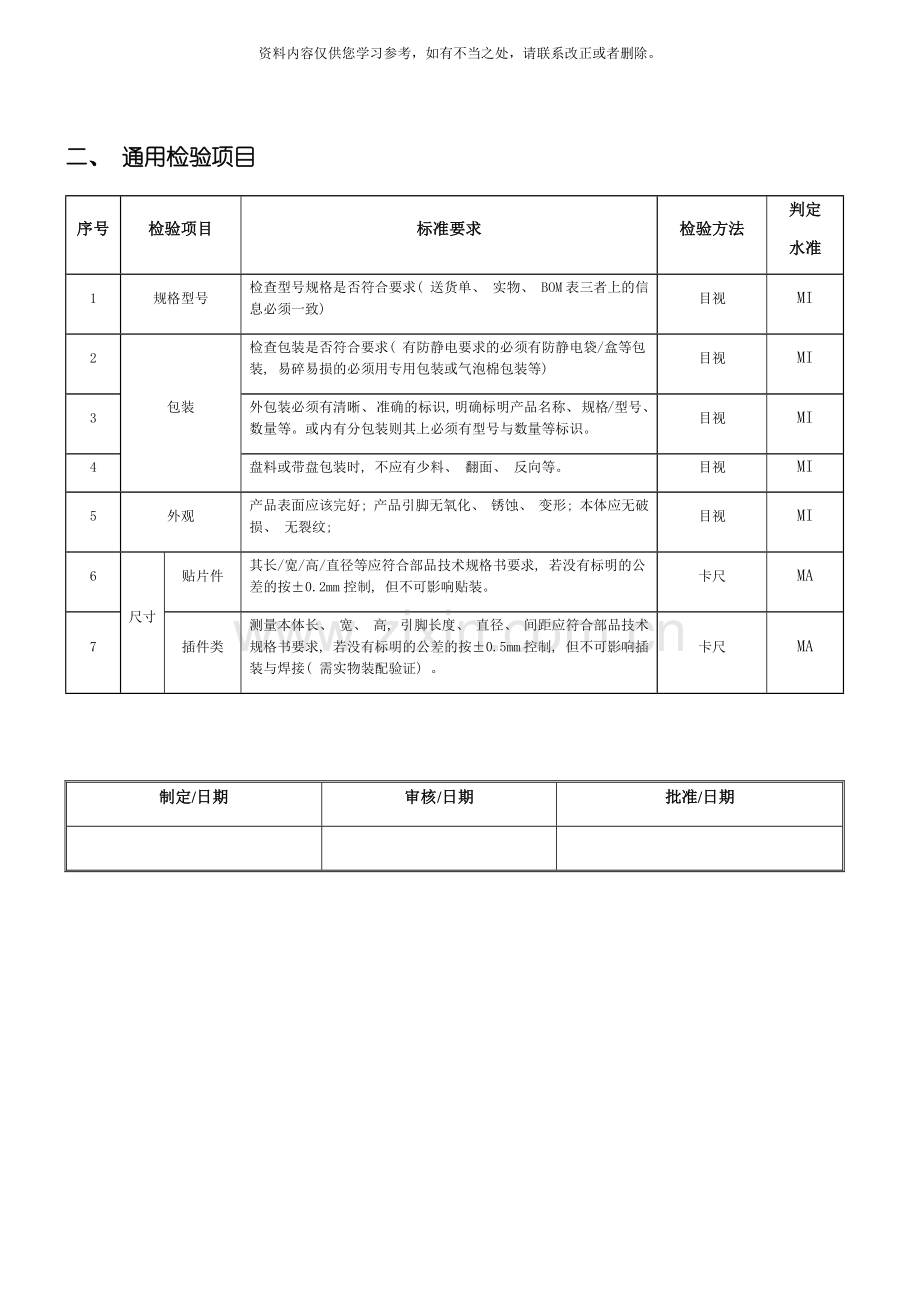

2、0开关按键P422稳压管34插片端子/11继电器23温度保险丝3512三极管24光耦P6362、 检验方案2.1每批来料的抽检量( n) 为5只, 接收质量限( AQL) 为: CR与MA=0, MI=( 1, 2) , 当来料少于5只时则全检, 且接收质量限CR、 MA与 MI=0。2.2来料检验项目=通用检验项目+差异检验项目, 差异检验项目清单中未列出部件, 按通用检验项目执行。二、 通用检验项目序号检验项目标准要求检验方法判定水准1规格型号检查型号规格是否符合要求( 送货单、 实物、 BOM表三者上的信息必须一致) 目视MI2包装检查包装是否符合要求( 有防静电要求的必须有防静电袋/盒
3、等包装, 易碎易损的必须用专用包装或气泡棉包装等) 目视MI3外包装必须有清晰、 准确的标识, 明确标明产品名称、 规格/型号、 数量等。或内有分包装则其上必须有型号与数量等标识。目视MI4盘料或带盘包装时, 不应有少料、 翻面、 反向等。目视MI5外观产品表面应该完好; 产品引脚无氧化、 锈蚀、 变形; 本体应无破损、 无裂纹; 目视MI6尺寸贴片件其长/宽/高/直径等应符合部品技术规格书要求, 若没有标明的公差的按0.2mm控制, 但不可影响贴装。卡尺MA7插件类测量本体长、 宽、 高, 引脚长度、 直径、 间距应符合部品技术规格书要求, 若没有标明的公差的按0.5mm控制, 但不可影响插
4、装与焊接( 需实物装配验证) 。卡尺MA制定/日期审核/日期批准/日期三、 差异检验项目序号物料类别物料图示标准要求检验方法判定水准1电阻类标识标称数字或色环应清晰、 正确、 易辨; 排电阻若有共公端, 则应有标识。目视MI性能测量电阻值其应在规定范围内, 若无允许误差标志的, 则允许误差控制在5%范围内。万用表CR标识电阻值读法色环电阻数字: 黑0、 棕1、 红2、 橙3、 黄4、 绿5、 蓝6、 紫7、 灰8、 白9; 倍率: 黑1、 棕10、 红100、 橙1K、 黄10K; 误差: 棕1%、 金5%、 银10%。四环读法: 前2环读数第3环倍率第4环误差; 五环读法: 前3环读数第4环
5、倍率第5环误差。贴片电阻三位数读法: 前2位读数第3位倍率( 10的几次幂) ; 四位数读法: 前3位读数第4位倍率( 10的几次幂) ; 注: 若电阻10时, 用R代表单位为欧姆的电阻小数点, 用m代表毫欧姆的电阻小数点) 水泥电阻前数字+W: 表示额字功率; 中间数字或数字+字母: 表示阻值( 读法同上贴片电阻) ; 最后字母: 表示误差: G=2、 F=1、 J=5、 K=10%。排阻若有首字母: A表示多个电阻公用一端, 公用端左端引出; B表洋每个电阻各自引出, 且彼此没有相连; 后数字: 与上一行所述数字读法一致; 最后若有字母, 则表示误差: G=2、 F=1、 D=0.25。2
6、电容类性能测量其电容量值应在规定范围内, 注明允许误差的按标注值控制, 未标注的按10%误差控制。LCR数字电桥MI钽电容应有正负极标记( 有一横线的是正极) , 其标记应符合技术规格书要求。目视MA其正面应标识规格、 型号、 容量值等, 且标识清晰、 正确、 易辨目视MA高压瓷片产品上应明确标示出: 耐受电压值。目视MA电解电容电容体直径8MM必须有防爆孔装置( 顶部压有X或Y凹槽) 。目视MA产品应明确标示出: 耐受电压值及电容量值。目视MA应有正负极标记( 插件: 长引脚为正极; 贴片: 黑色端为负极) 目视MA3LED类标识应有正负极标记, 且其标记应符合技术规格书要求。目视MI性能将
7、3V的稳压源正确地接在发光二极管的正负两极, 观察LED是否亮, 以及其亮度、 颜色是否符合要求直流稳压电源CR电源反接则不亮, 测试其反向电阻应大于1M万用表CR序号物料类别物料图示标准要求检验方法判定水准4电感类标识标识丝印应清晰, 易识别。目视MI结构磁心上的线圈绕制应排列整齐。目视MI性能测量其电感量值应在规定的范围内, 注明允许误差的按标注值控制, 未标注的按10%误差控制。LCR数字电桥MA5PCB板防护密封包装, 且带干燥包, 目视MI丝印丝印颜色正确, 套印位置准确, 丝印内容正确, 无漏印、 印斜、 字迹模糊不清等。目视MI产品应明确标明认证标识、 产品型号/版本号、 生产周
8、期等信息。目视MI外观线路板应无弯曲、 变形现象; 焊盘或导体处表面应无起泡、 上升或浮起现象。目视MA6二极管类防护产品包装必须为防静电密封包装目视MI标识表面丝印需清晰可辨且型号、 极性( 有色点或色环标识侧为二极管负极) 等标示准确、 清楚、 无误。目视MI性能选择数字万用表的二极管档, 正向测量, 读数需小于1, 而反向测量读数需无穷大; 否则该二极管不合格。注: 有颜色标记的一端为负极。万用表CR7IC类防护产品包装必须为防静电密封包装目视MA标识产品标识、 方向标识的丝印应完整、 清晰, 易识别, 规格型号与BOM表一致。目视MI8数码管性能同批次的数码管亮度应基本相同, 且每一个
9、字的每一段的亮度也应基本相同, 同时发光应稳定、 颜色正确且均匀。检测工装CR9蜂鸣器性能将蜂鸣器装在工装上通电测试, 其蜂鸣声响亮清晰。检测工装CR标识产品应明确标示出规格型号, 且清晰, 易识别目视MI序号物料类别物料图示标准要求检验方法判定水准10开关按键性能用手按压开关, 无卡位现象, 按压与回弹顺畅。手动感觉MI按压动作, 两脚位测试导通良好。万用表CR11继电器标识产品上应明确标示出: 供应商名称或品牌、 产品名称、 规格型号、 技术参数等。目视MI尺寸测量本体长、 宽、 高, 引脚长度、 直径、 间距, 应符合技术规格书要求, 若没有标明的公差按0.5mm控制。卡尺MA性能在继电
10、器线圈两端加上标称直流电压, 继电器吸合情况良好, 接点通断可靠。测试工装CR12三极管类防护产品包装必须为防静电密封包装目视MI标识表面丝印需清晰可辨且型号、 极性等标示准确、 清楚、 无误目视MI性能根据产品规格, 用万用表分别测试BCE极, 数据正常, 且极性正确。目视MI13晶振标识表面丝印需清晰可辨且型号等标示准确、 清楚、 无误。目视MI性能量测其各引脚间无开路、 断路万用表CR14端子(排)插/座标识本体有丝印及字唛应清晰、 正确、 完整目视MI性能插入对应的公座或母座应顺畅, 导通电阻应不大于1; 反向扭动公母插头插座, 应通电正常, 不得有瞬间断电现象。万用表CR15软排线/
11、卡扣结构断面的铜丝应在塑胶挤出的中心位置, 看铜丝每相的粗细应一致。目视MA软排线的规格与相应的卡扣应匹配, 且导通正常。万用表CR16变压器附件应提供相应的出厂检验报告, 检验内容应包含空载电流、 空载电压、 直流电阻、 抗电强度等, 且测试指标应不低于其技术规格书的要求。目视MI标识产品应明确标示出规格型号目视MI尺寸测量引脚间距和直径, 符合部品规格书要求, 若没有标明的公差按0.5mm控制。卡尺MA序号物料类别物料图示标准要求检验方法判定水准17电流/电压互感器附件应提供出厂检验报告, 且测试指标的结果应不低于其技术规格书的要求。目视MI标识表面丝印需清晰可辨且型号、 方向标示准确、
12、清楚、 无误。目视MA结构要求灌封材料为环氧树脂。目视MA18霍尔电流传感器附件应提供出厂检验报告, 且测试指标的结果应不低于其技术规格书的要求。目视MA标识本体标识须有额定电压、 额定电流、 电流方向指示等, 标识应清晰、 无误。目视MI结构要求灌封材料为环氧树脂。目视MA19LCD显示屏附件应提供相应的出厂检验报告, 且各项测试指标的结果应不低于其技术规格书的要求。目视MI防护包装严实, 产品应不受压、 不叠放、 不潮湿、 标识清楚。目视MI性能装在测试工装上电, 启动之后观察显示颜色是否均匀、 色彩是否亮丽, 无黑影、 暗影、 色彩不均等现象。检测工装CR20保险片/管标识本体标识须有额
13、定电压、 额定电流, 标识应清晰、 无误。目视MI性能用R档测量两端不导通, 用二极管档两端应导通万用表CR21散热片结构与相应物件PCB板、 螺钉、 IC或稳压管等试装, 引脚、 孔位等应配合良好。检测工装CR尺寸结构尺寸符合技术规格或样品要求。卡尺MA材质材质与型号应与技术规格书相一致( 查验随货附件材质报告内容) 。目视CR22稳压管结构用PCB、 散热片试装, 应满足装配检测工装CR23温度保险丝标识产品上应明确标示出额定电流/电压值, 以及耐受温度值。目视MA认证产品应经过安规认证。目视CR序号物料类别物料图示标准要求检验方法判定水准24光耦类标识产品应明确标示规格型号, 且与BOM
14、表中内容一致; 极性方向标示正确。目视MI性能根据产品规格, 用万用表R1K档测量发射管的正反向电阻,接收管两端的电阻值, 以及接收管的集电极与发射结正.反向电阻, 均应符合技术规格要求。万用表CR25MOS管类标识产品应明确标示规格型号, 且与BOM表中内容一致。目视MI性能根据产品规格, 用万用表分别测试GDS极, 数据正常, 且极性正确。万用表CR26防雷管性能万用表选”档测防雷管两端的电阻值应为开路( 数字不变化) 万用表CR27IGBT结构用PCB、 散热片试装, 应满足装配检测工装CR性能根据产品规格, 用万用表分别测试GDS极, 数据正常, 且极性正确。万用表CR松开的记忆, 飘
