附件一：变压器、电机检测报告

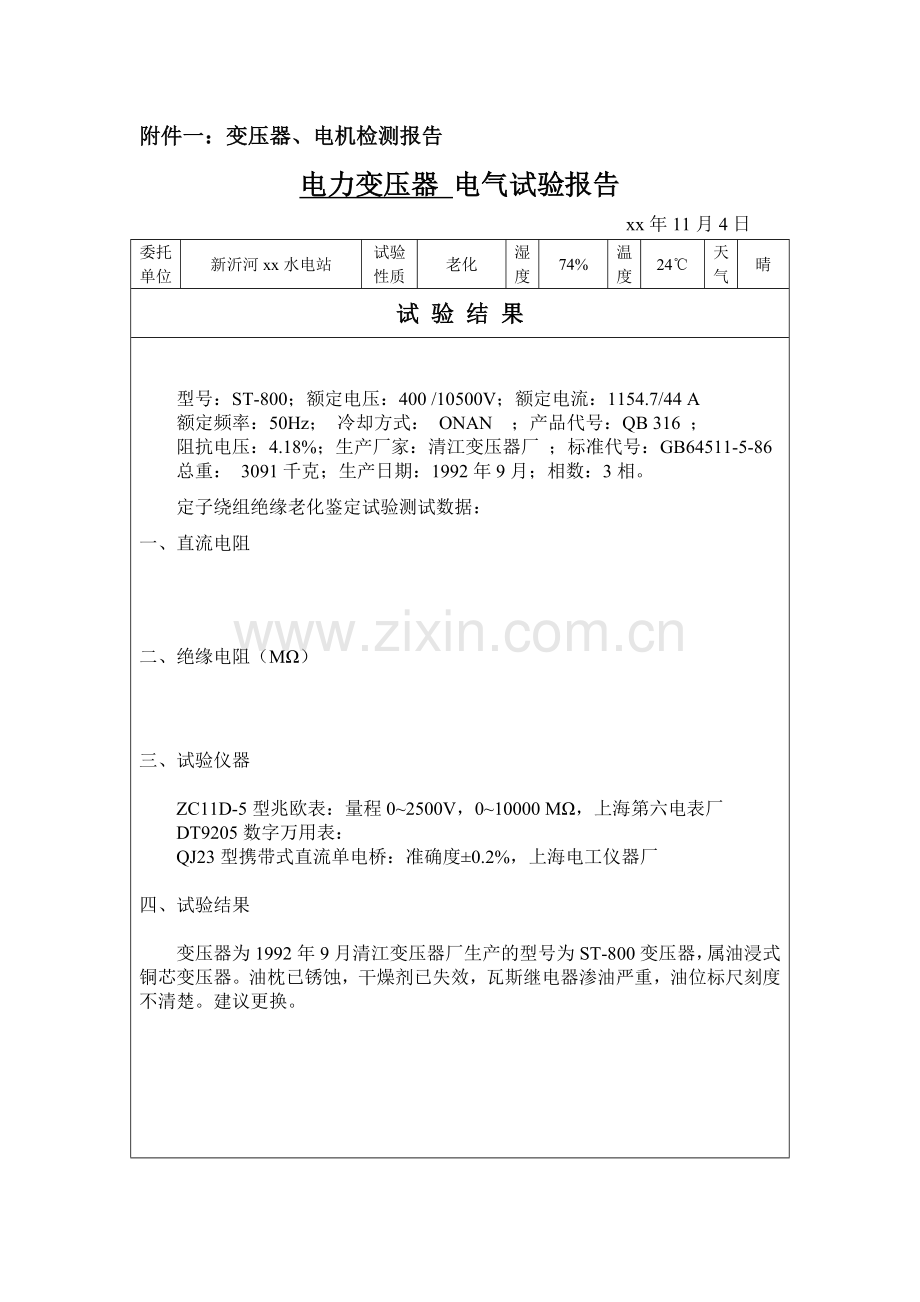

电力变压器 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型号：ST-800；额定电压：400 /10500V；额定电流：1154.7/44 A
额定频率：50Hz； 冷却方式： ONAN ；产品代号：QB 316 ；
阻抗电压：4.18%；生产厂家：清江变压器厂 ；标准代号：GB64511-5-86
总重： 3091千克；生产日期：1992年9月；相数：3相。
定子绕组绝缘老化鉴定试验测试数据：
一、直流电阻

二、绝缘电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

变压器为1992年9月清江变压器厂生产的型号为ST-800变压器，属油浸式铜芯变压器。油枕已锈蚀，干燥剂已失效，瓦斯继电器渗油严重，油位标尺刻度不清楚。建议更换。

1#自励恒压水轮发电机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：TSN59/41-6； 额定电压：400 V ；额定功率：160 kW ；
额定电流： 289 A ；励磁电流：114.5 A；励磁电压：30.2V；
额定转速： 1000 r/min ；飞逸转速：2400 r/min ；额定频率： 50 Hz ；
功率因数：0.8 ；技术条件编号：SD512002；定子绕组接法：Y-△；
绝缘等级： E/8级 ；出厂编号： 0002 ；相数：3；
生产厂家：清江电机厂； 生产日期：1979年7月；
定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

A—B 1000， A相对地绝缘： 500
B—C 1000， B相对地绝缘： 600
C—A 1000， C相对地绝缘： 600

二、绕组电阻（Ω）

Ω Ω Ω

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果
电机层：电抗器裸露，用风扇冷却，经常烧坏线圈；导线为铝芯线，破损较多；整流箱没有前后门，锈蚀严重；变速机构漏油严重，油灰积聚太多；所有电器设备灰尘较多，影响绝缘性能。
联轴层：机组有漏油现象，油灰混合物达几毫米，附落在机组的支撑架上；
冷却水长期直接排放到联轴杆上，使其严重锈蚀，油漆均已脱落。建议更新。

2#自励恒压水轮发电机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：TSN59/41-6； 额定电压：400 V ；额定功率：160 kW ；
额定电流： 289 A ；励磁电流：114.5 A；励磁电压：30.2V；
额定转速： 1000 r/min ；飞逸转速：2400 r/min ；额定频率： 50 Hz ；功率因数：0.8 ；技术条件编号：SD512002；定子绕组接法：Y-△； 绝缘等级： E/8级 ；出厂编号： 0003 ；相数：3；
生产厂家：清江电机厂； 生产日期：1979年7月；
定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

A—B 1000， A相对地绝缘： 500
B—C 1000， B相对地绝缘： 600
C—A 1000， C相对地绝缘： 600

二、绕组电阻（Ω）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果
电机层：电抗器裸露，用风扇冷却，经常烧坏线圈；导线为铝芯线，破损较多；整流箱没有前后门，锈蚀严重；变速机构漏油严重，油灰积聚太多；所有电器设备灰尘较多，影响绝缘性能。
联轴层：机组漏油现象严重，油灰混合物达几厘米，附落在机组的支撑架上；
冷却水长期直接排放到联轴杆上，锈蚀严重，油漆均已脱落。建议更新。

3#自励恒压水轮发电机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：TSN59/41-6； 额定电压：400 V ；额定功率：160 kW ；
额定电流： 289 A ；励磁电流：114.5 A；励磁电压：30.2V；
额定转速： 1000 r/min ；飞逸转速：2400 r/min ；额定频率： 50 Hz ；
功率因数：0.8 ；技术条件编号：SD512002；定子绕组接法：Y-△；
绝缘等级： E/8级 ；出厂编号： 0004 ；相数：3；
生产厂家：清江电机厂； 生产日期：1979年7月；
定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

A—B 1000， A相对地绝缘： 500
B—C 1000， B相对地绝缘： 600
C—A 1000， C相对地绝缘： 600

二、绕组电阻（Ω）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果
电机层：电抗器裸露，用风扇冷却，经常烧坏线圈；导线为铝芯线，破损较多；整流箱没有前后门，锈蚀严重；变速机构漏油严重，油灰积聚太多；所有电器设备灰尘较多，影响绝缘性能。
联轴层：机组有漏油现象，油灰混合物达几厘米，附落在机组的支撑架上；
冷却水长期直接排放到联轴杆上，锈蚀严重，油漆均已脱落。建议更新。

4#自励恒压水轮发电机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：TSN59/41-6； 额定电压：400 V ；额定功率：160 kW ；
额定电流： 289 A ；励磁电流：114.5 A；励磁电压：30.2V；
额定转速： 1000 r/min ；飞逸转速：2400 r/min ；额定频率： 50 Hz ；
功率因数：0.8 ；技术条件编号：SD512002；定子绕组接法：Y-△；
绝缘等级： E/8级；出厂编号： 0005 ；相数：3；
生产厂家：清江电机厂； 生产日期：1979年7月；

定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

A—B 1000， A相对地绝缘： 500
B—C 1000， B相对地绝缘： 600
C—A 1000， C相对地绝缘： 600

二、绕组电阻（Ω）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

电机层：电抗器裸露，用风扇冷却，经常烧坏线圈；导线均为铝芯线，破损较多；整流箱没有前后门，锈蚀严重；变速机构漏油严重，油灰积聚太多；所有电器设备灰尘较多，影响绝缘性能。
联轴层：机组漏油现象严重，油灰混合物达几厘米，附落在机组的支撑架上；冷却水长期直接排放到联轴杆上，锈蚀严重，油漆均已脱落。建议更新。

水轮发电机（备用） 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：SF160-6/590 ； 额定电压：400V ；额定功率：160kW ；
额定电流： 288A ； 转速： 1000 r/min ；飞逸转速：2400 r/min ；
励磁电压：32.6V ; 重量：1500kg ；定子绕组接法：Y ；
励磁电流：114.5A ; 标准编号：GB7894-97 ； 出厂编号：973538；
绝缘等级： E/B级 ；功率因数：0.8；频率：50Hz；编号：1；
生产厂家：湖南省新宁水电设备厂； 生产日期：1997年3月。
定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

发电机出线接头破损、裸露，存在安全隐患。建议更新。

1#进水电动闸阀 试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：JTC562A ； 额定电压：220/380 V ；额定功率： 2 kW ；
额定电流： 9.4/5.4 A ； 进轴转速： 940 r/min ；出轴转速： 44 r/min ；
重量：122kg ；定子绕组接法：△/Y ； 绝缘等级： E级 ；
编号：1；生产厂家：镇江电机厂； 生产日期：1981年1月。

定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

电动机表面灰尘很多、很厚，但性能完好。建议清除后继续使用。

2#进水电动闸阀 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：UTC562A ； 额定电压：220/380 V ；额定功率： 2k W ；
额定电流： 9.4/5.4 A ； 进轴转速： 940 r/min ；出轴转速： 44 r/min ；
重量：122kg ；定子绕组接法：△/Y ； 绝缘等级： E级 ；
编号：2；生产厂家：镇江电机厂； 生产日期：1981年1月。

定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

电动机表面灰尘很多、很厚，但性能完好。建议清除后继续使用。

3#进水电动闸阀 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：UTC562A ； 额定电压：220/380 V ；额定功率： 2 kW ；
额定电流： 9.4/5.4 A ； 进轴转速： 940 r/min ；出轴转速： 44 r/min ；
重量：122kg ；定子绕组接法：△/Y ； 绝缘等级： E级 ；
编号：3；生产厂家：镇江电机厂； 生产日期：1981年1月。

定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

电动机表面灰尘很多、很厚，但性能完好。建议清除后继续使用。

4#进水电动闸阀 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：UTC562A ； 额定电压：220/380 V ；额定功率： 2 kW ；
额定电流： 9.4/5.4 A ； 进轴转速： 940 r/min ；出轴转速： 44 r/min ；
重量：122kg ；定子绕组接法：△/Y ； 绝缘等级： E级 ；
编号：4；生产厂家：镇江电机厂； 生产日期：1981年1月。

定子绕组绝缘老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

电动机表面灰尘很多、很厚，但性能尚好。尚可继续使用。建议有条件更新。

1#水轮机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：ZJD-CM-120； 额定电压：220/380 V ；额定功率： 77-383kW ；
水头： 2-6m ； 流量： 4.75-7.95m3/s ；转速： 193-335r/min ；
飞逸转速：363-628 r/min，编号：0017；生产厂家：高邮农机修造三厂；
生产日期：1973年10月。
老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

水轮机为1973年10月高邮农机修造三厂制造的ZJD-CM-120型水轮机。水轮机年代已久，灰尘较多，铭牌已不清楚。建议更新。

2#水轮机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：ZJD-CM-120； 额定电压：220/380 V ；额定功率： 77-383kW ；
水头： 2-6m ； 流量： 4.75-7.95 m3/s ；转速： 193-335r/min ；
飞逸转速：363-628 r/min，编号：0020；生产厂家：高邮农机修造三厂；
生产日期：1973年10月。
老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

水轮机为1973年10月高邮农机修造三厂制造的ZJD-CM-120型水轮机。水轮机年代已久，灰尘较多，铭牌已不清楚。建议更新。

3#水轮机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：ZJD-CM-120； 额定电压：220/380 V ；额定功率： 77-383kW ；
水头： 2-6m ； 流量： 4.75-7.95 m3/s ；转速： 193-335r/min ；
飞逸转速：363-628 r/min，编号：0018；生产厂家：高邮农机修造三厂；
生产日期：1973年10月。
老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

A—B 1000， A相： 500
B—C 1000， B相： 600
C—A 1000， C相： 600

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果
水轮机为1973年10月高邮农机修造三厂制造的ZJD-CM-120型水轮机。水轮机年代已久，灰尘较多，铭牌已不清楚。建议更新。

4#水轮机 电气试验报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
74%
温度
24℃
天气
晴
试 验 结 果

型 号：ZJD-CM-120； 额定电压：220/380 V ；额定功率： 77-383kW ；
水头： 2-6m ； 流量： 4.75-7.95 m3/s ；转速： 193-335r/min ；
飞逸转速：363-628 r/min，编号：0019；生产厂家：高邮农机修造三厂；
生产日期：1973年10月。
老化鉴定试验测试数据：
一、绝缘电阻（MΩ）

二、绕组电阻（MΩ）

三、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

四、试验结果

水轮机为1973年10月高邮农机修造三厂制造的ZJD-CM-120型水轮机。水轮机年代已久，灰尘较多，铭牌已不清楚。建议更新。
