制冷站水泵安装工程作业指导书.doc

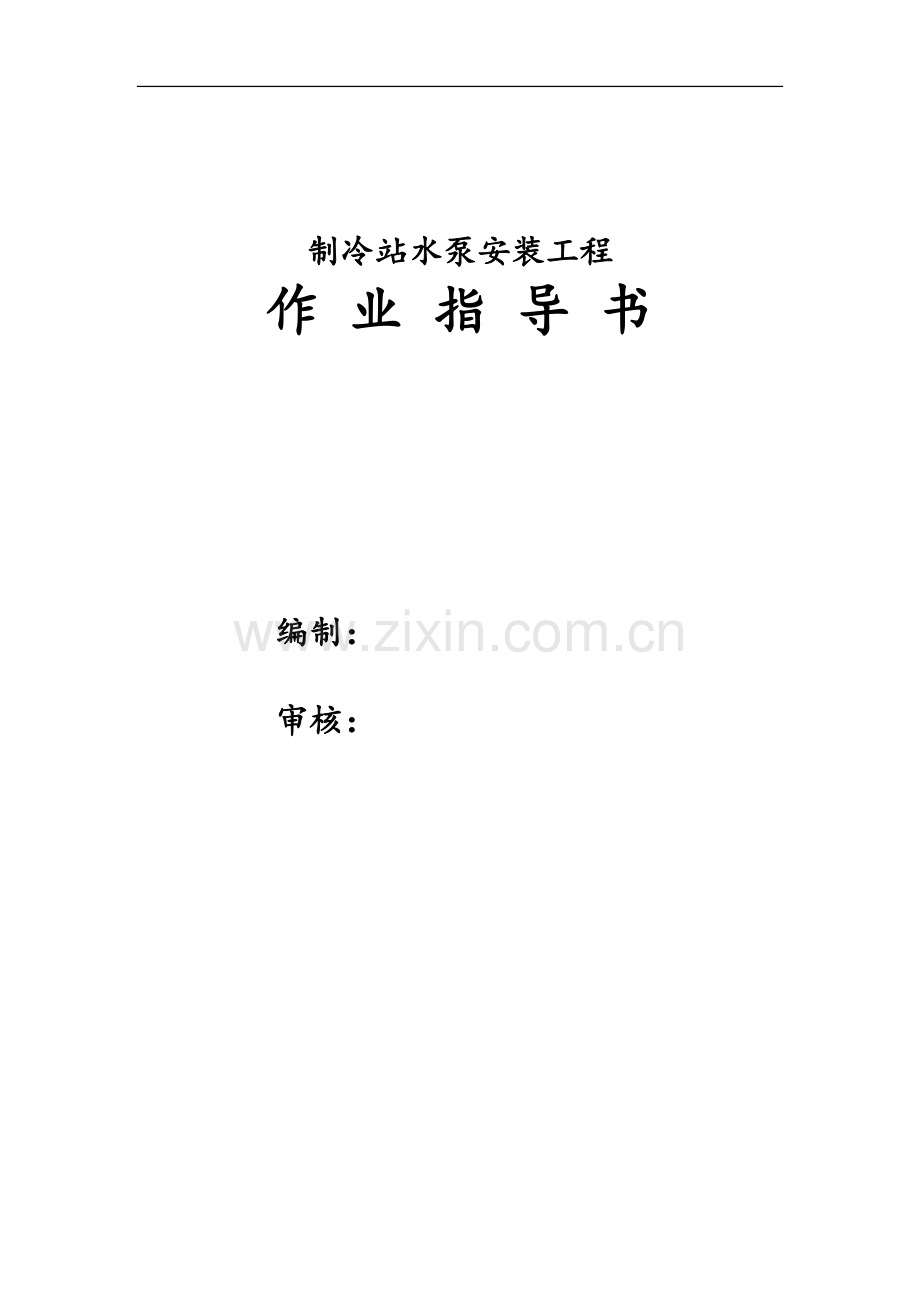

制冷站水泵安装工程
作 业 指 导 书

编制：

审核：

制冷站地下室泵安装方案
1. 施工准备.
1.1. 由技术人员按有关施工图纸对班组进行技术交底, 并介绍泵的安装规范.明确泵的具体安装位置.
1.2. 班组开始清扫干净施工现场,保证运输道路通畅,准备地下室的电源及照明.
1.3. 准备工机具:手拉葫芦,千斤顶,起重机,卷扬机,液压搬运车,钢丝绳,扳手等.
10
1.4. 设备基础验收：基础钢垫板标高为-4.175;标高允许偏差±20, 中心线及外形尺寸允许偏差+10; 班组按图纸进行检测并做好记录.
1.5. 设备运输：班组按照箱上编号对应图纸位置把各泵组（底座、泵体、电机）运至相应基础旁边.
1.6. 设备开箱：应有甲方、监理及供应、质检人员参加,由班组进行开箱,质检人员检查,供应人员记录,要求记录内容：箱号、箱数及包装情况;设备的名称、型号和规格;装箱清单、设备技术文件、资料及专用工具;泵的零件和部件有无缺件、损害和锈蚀;管口保护物和堵盖是否完好;开箱记录应经甲方及监理签字。然后收集箱内技术文件连同开箱记录一并交给资料员保管。
2. 泵安装.
2.1. 基础放线，按施工图和有关建筑物的轴线和标高线，划定安装的基准线。并测出每泵下8个可调式弹簧盒的安装位置,处理基础预埋钢板表面。
2.2. 先把弹簧底座放在基础上,再将泵、电机置于弹簧底座上。并初步调整固定。
2.3. 把整体支起装入8个弹簧盒,按基准线调整弹簧位置,使弹簧的预压缩高度一致，然后将弹簧盒现场焊接在底座和基础上。
2.4 将泵和电机安装好，同时要检查泵电机是否同心等高。保证联轴器位置的间隙。
2.5 螺栓及联轴器按规范施工。
2.6 泵纵向安装水平偏差不应大于0.1/1000，横向安装水平偏差不应大于0.2/1000；并应在泵的进出口法兰面或其它水平面上测量。
2.7 将弹簧压缩到工作位置，同时将底座、电机、泵压紧，再检查泵电机是否同心等高，保证联轴器位置的间隙，这时可使用弹簧盒下面的调节螺母，使之达到要求。
2.8 泵装完要填写报检单，按规定办理报验手续。

3. 泵试运转
3.1 泵试运转前，应检查电机的转向是否与泵的转向一致？各固定连接部位有无松动？
3.2 泵各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；有预润滑要求的部位应按规定进行润滑。
3.3 各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。
3.4 盘车应灵活，无异常现象。
3.5 泵空负荷试运转，检查泵的固定部位是否有松动，转子及运动部件，是否有异常声响和摩擦现象，润滑油不得有渗漏和雾状喷油现象。
3.6 泵在额定工况点连续试运转时间不应小于2小时。
4. 准备交工及验收资料，办理交工手续。
