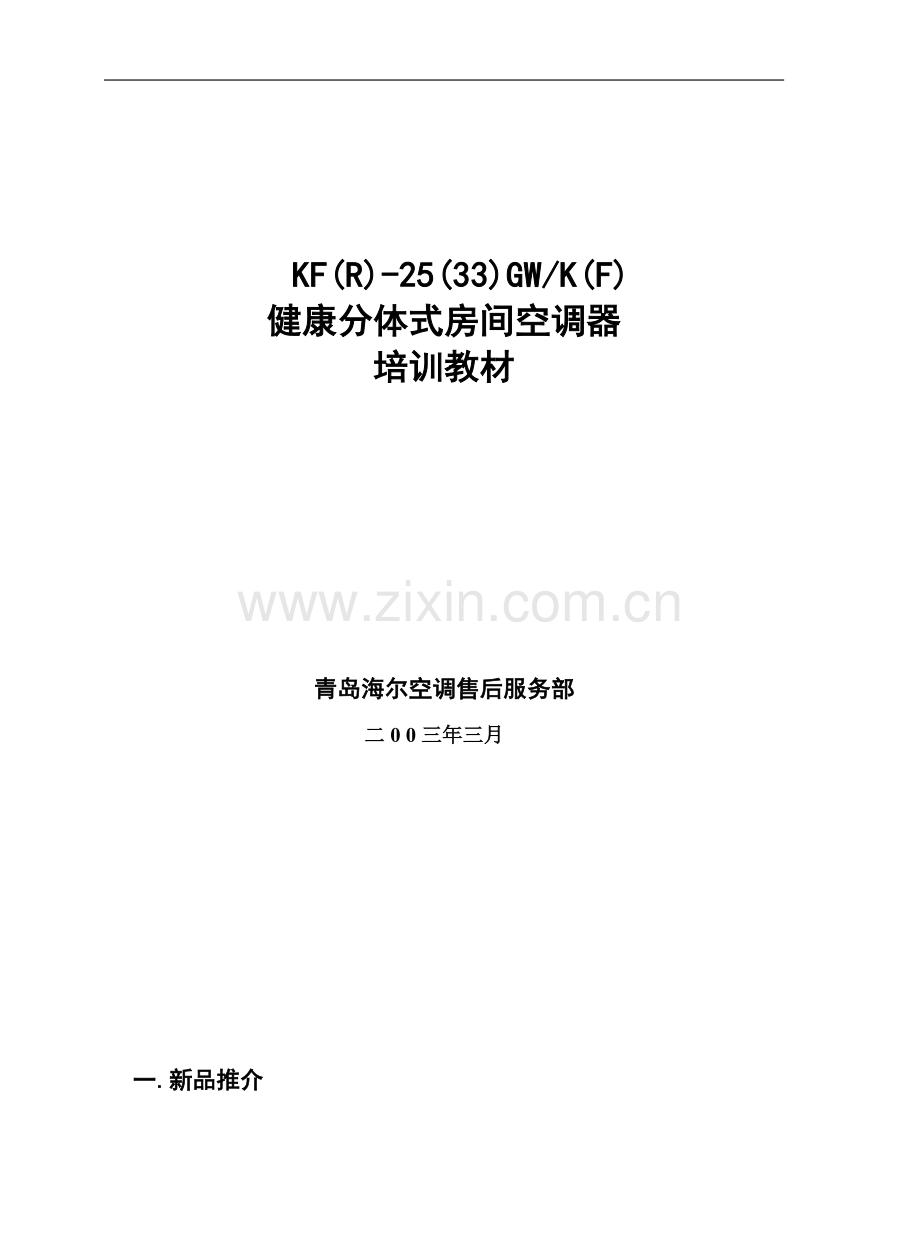

KF(R)-25(33)GW/K(F)
健康分体式房间空调器
培训教材

青岛海尔空调售后服务部
二0 0三年三月

一. 新品推介
1． 产品照片彩图

2.行销商标
KF(R)-25（33）GW/K(F) 健康聪明风
3.型号识别
K F (R) - 25(33) G W / K （F）
健康负离子
设计序列号(无格栅)
室外机代号
内机为壁挂式
名义制冷量2500(3300)W
热泵型
分体式
空调器
注：单冷机KF-25（33）GW/K(F)无相应制热功能
4.主要特点
上下出风不吹人：通过世界领先智能控制，根据热力学原理，通过导风板及摆叶的不同组合，制冷时向上吹冷风，制热时向下吹热风，不但加强了空气的循环，而且保证了空调风不直吹人体，清爽到顶，温暖到足。采用双出风导板，两个步进电机单独控制，通过“健康气流”键按键选择实现水平送风或垂直送风，冷风不直吹人体，热风温暖到足。
高效节能：采用名牌高效压缩机，加之优化的系统匹配，高效节能。
超低噪音：室内机采用大直径不等距贯流风扇，优化风道设计，超低噪音。
无格栅面板，美观大方： 室内机采用无格栅面板，方便清洗，同时契合于消费者简洁大方的审美观点。
彩色显示条，运行状态一目了然：室内机彩色显示条根据不同的工作状态显示不同的颜色。如：健康运行显示绿色，制冷运行显示蓝色，制热运行显示红色。
易拆卸导风板、竖摆叶，拆装方便，便于清洗
导风板、竖摆叶采用易拆卸止锁结构，方便拆装。空调器长期运行之后，其出风口、摆叶、导风板会积留灰尘，影响制冷制热效果不说，还影响居室整体美观。为此本机型采用全新设计的止锁结构，方便用户拆装，让空调洗去灰尘，留住靓丽。
A． 导风板止锁结构图
B． 短止锁件装配图（用于导风板中部），按照图示向左推锁紧，向右推可拆下导风板。
C.长止锁件（用于导风板左端）
D.长止锁件装配图，左推锁紧，右移拆下。
拆下导风板前松开所有止锁件，导风板右侧与步进电机为精密配合，装拆时注意尽量使导风板保持水平。如此操作方便拆装，又能保护导风板与步进电机装配槽。
E.摆叶组，上图左侧圆弧型槽为与接水盘装配槽。拆下导板后，轻轻提起图中拉手，便可松开摆叶组；然后，使圆弧型装配槽从接水盘上脱开，便可拆下摆叶组。
在擦洗前面板(进风栅)、出风口，清洗完导风板、摆叶组(晾干，切勿暴晒、烘烤)后，先装上摆叶组，再装好导风板、前面板，靓丽如新的空调，会让居室恢复和谐之美。
新一代健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气； B：遥控器、接水盘采用高效抗菌材料，避免了细菌滋生，有效抑制细菌传播，杜绝因细菌引起的交叉感染，C：采用负离子发生技术，更有效地清烟、除尘、灭菌，此外还具有医疗和保健功能；D：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。
停电补偿：用户根据需要可以用遥控器设置断电功能，使用时发生停电再来电，空调可自动开机到停电前的状态。
远程网络控制：配上海尔专用的远程监控器可控制远程监控空调运行状态，特别适合无人看守，需恒温控制电信机站等场所。
集中控制：预设网络接口，配上海尔专用远程监控器和集中控制器可以实现多台空调联网，通过计算机集中控制，适合于医院、宾馆、办公大楼等集中控制的场所。
实时时钟定时：可以根据需要精确设定开关机时间。
二：使用说明
1.外形介绍
外形结构

（1） 遥控器外形图
3.技术参数

表1：

型号
内容
KFR-25GW/K(F)
KFR-33GW/K(F)
备注
电源
1PH，220V～，50Hz
1PH，220V～，50Hz

制冷
运行
制冷量
W
2500
3300

功率
W
950W
1220W

电流
A
4.5A
5.8A

除湿量
m3/h
1.3×10-3
1.8×10-3

制热量
W
2900W
3800W

功率
W
950W
1320W

电流
A
4.5A
6.2A

电热功率
W
----
----

电热电流
A
----
----

循环风量
m3/h
420
500

运转噪音
ｄＢ（Ａ）
内
内

外
外

质量
ｋｇ
内：7.2 外：30
内：7.6外：32

配管尺寸及单程最大长度
ｍｍ
汽：9.52 液：6.35
最大长度7m
汽： 12.7 液：6.35
最大长度7m

室内外机的最大高度差
5m
5m

连机线参数
YZW,3*1.5 mm2+2*0.75 mm2
YZW,3*1.5 mm2+2*0.75 mm2

电源线参数
RVV, 3*1.5mm2
RVV, 3*1.5mm2

空气开关规格
----
----

外型尺寸
室内机（长X宽X高）
795*182*262
795*197*262

室外机（长X宽X高）

压机型号
绕组阻值
2P18S225ANC
RH220VHLC

2.998Ω，3.824Ω
2.13Ω，3.91Ω
冷媒型号及充注量
R22,680g
R22,880g

安装支架型号
小安装支架
小安装支架

型号
内容
KF-25GW/K(F)
KF-33GW/K(F)
备注
电源
1PH，220V～，50Hz
1PH，220V～，50Hz

制冷
运行
制冷量
W
2500
3300

功率
W
950W
1220W

电流
A
4.5A
5.8A

除湿量
m3/h
1.3×10-3
1.8×10-3

制热量
W
----
----

功率
W
----
----

电流
A
----
----

电热功率
W
----
----

电热电流
A
----
----

循环风量
m3/h
420
500

运转噪音
ｄＢ（Ａ）
内
内

外
外

质量
ｋｇ
内：7.2外：
内：7.6外：

配管尺寸及单程最大长度
ｍｍ
汽：9.52 液：6.35
最大长度7m
汽： 12.7 液：6.35
最大长度7m

室内外机的最大高度差
5m
5m

连机线参数
YZW,3*1.5 mm2
YZW,3*1.5 mm2

电源线参数
RVV, 3*1.5mm2
RVV, 3*1.5mm2

空气开关规格
----
----

外型尺寸
室内机（长X宽X高）
795*182*262
795*197*262

室外机（长X宽X高）

压机型号
绕组阻值
2P17S225ANA
RH220VHLC

3.466Ω，3.843Ω
2.13Ω，3.91Ω
冷媒型号及充注量
R22,630g
R22,880g

安装支架型号
小安装支架
小安装支架

4.管路系统

三、售后服务
1. 压缩机型号
东芝PH165XIC-8FTC2（KFR-25GW/K(F)）
华润三洋C-RV232H11AA（KFR-33GW/K(F)
2． 线路图
2. 1室内机线路图

2.2室外机接线图

3.电控功能介绍
3.1制冷运行方式：
温度控制范围：16℃—30℃
控制特性：首次当Tr（进风）³（设定）℃，压机外风开，内风机以设定风速运行。
当Tr（进风）<Ts（设定），压机外风关，当Tr> Ts，压机外风开。
有温度截止保护：当内盘管温度大于72℃,持续2秒后停压机，外风机，3分钟后及盘管温度小于64℃才能开压机，室内风机按感温器OFF一样控制
有电流峰值截止保护： 为防止压机电流过大而烧毁，有过流检测保护，动作特性如下：压机开机60秒内不检测，当电流大于（CT1.6 V）持续3秒后进入保护，停压机，外风机，室内风机按感温器OFF一样控制,三分钟后可再开机。
有防冰霜保护(试运转，制热时无效)：防止室内热交换器冻结（制冷、除湿时），室内盘管温度小于等于-1℃时，且压机运行5分钟以上，压机停机，当室内盘管上升至7℃以上，压机重新起动 (必须满足3分钟延迟)。
3.2除湿方式：
温度控制范围：16—30℃
控制特性：
T室>T设+2℃，压机，外风连续运转，室内风机按设定风速运转.
T室在T设+2℃与T设的区域，压机外风开10分停6分，室内风机在压机关3分钟内为停，其余为微弱风
风速控制：
自动：当T室>=T设+5℃，高风；
当T设+3℃£T室<T设+5℃，中风；
当T设+2℃£T室<T设+3℃，低风
当T设£T室<T设+2℃，微弱风断续运转
T室<T设 ，3分钟待机室内风机关
T室<T设 ，3分钟待机后进入微弱风
手动：感温器OFF或室内风机断续运转时，室内风机不能手动操作（强制自动运转），室内风机在制冷工作中可进行手动操作，风机手动控制时，制冷范围内呈设定风量，制冷范围外，与风机自动一样。
有温度截止保护：当内盘管温度大于72℃,持续2秒后停压机，外风机，3分钟后及盘管温度小于64℃才能开压机，室内风机按感温器OFF一样控制
有电流峰值截止保护： 为防止压机电流过大而烧毁，有过流检测保护，动作特性如下：压机开机60秒内不检测，当电流大于（CT1.6V）持续3秒后进入保护，停压机，外风机，室内风机按感温器OFF一样控制，三分钟后可再开压机。
有防冰霜保护(试运转，制热，无效)：防止室内热交换器冻结（制冷、除湿时），压机运行5分钟以上，且室内盘管温度小于等于-1℃时，压机停机，当室内盘管上升至7℃以上且压机停机时间超过3分钟，压机重新起动。
3.3制热方式：
控制特性：
首次Tr£Ts时，压机、四通、外风开，室内风机按防冷风运行，压机开启后4℃补偿加上
当Tr>Ts+4℃，压机外风机关，室内风机按冷风防止运行。
当Tr<Ts+4℃时，压机、四通、外风开，室内风机按防冷风运行
内风机控制：
手动控制：可根据需要设定高风、中风、低风，自动风。
自动控制：当Tr<Ts时，高风，当Ts>=Tr> Ts+2℃时，中风，
当Tr> Ts+2℃时，低风。
防冷风运转：
（1）压机运转或除霜结束后压机运转，室内热交温度23℃以下时，室内风机关；室内热交温度23℃以上时，微弱速运转，
（2）如4分钟后盘管温度无法大于38℃，风机按设定风速运转
（3）如4风钟内如盘管温度大于38℃，风机按设定风速运转
（4）如盘管温度由38℃降落到小于38℃，则风机按设定风速运转
（5）感温器OFF
压机开到关，盘管温度大于23℃则风机进入微弱风，如盘管温度小于20℃，内风机停。
（6）遥控关机，内风机停止.
3.4高温保护及高温截止保护：
高温保护：当内盘管温度大于65℃外风停止，当盘管温度降至60℃，外风机重新启动，风速转换频率大于45秒
高温截止保护：当盘管温度大于72℃，2秒后压机，外风停止，内风机按感温器OFF运转，压机待机3分钟及盘管温度小于64℃后可开机。
3.5电流保护及电流截止保护：（压机开机60秒内不测）
电流保护：检测电流连续大于（CT0.6V）10秒停外风，小于（CT0.53V）恢复外风，风速转换频率大于45秒
电流峰峰值截止保护：检测电流大于（CT1.6V）3秒后进入过流保护，停压机，外风机，三分钟后可再启动，内风机按感温器OFF运转
3.6过冷保护：
压机启动1分30秒后内盘管温度如果小于-4℃，压机停、外风停，内风机按温度到工作。压机3分钟后才可再启动。
3.7除霜：
除霜的进入条件：
除霜的进入条件有两种,分智能化霜和传感器化霜,通过选择判断不带室外传感器的机型按智能化霜,带传感器的按传感器温度化霜.本机型属智能化霜
智能化霜:
A．内机进入过载保护且外风机停，当外风机再次开启连续运转的时间超过10分钟，且压机累计运 转超过45分钟，压机连续开机20分钟以上、室内盘管温度低于42℃
B．压机连续运行20分钟，室内盘管温度每6分钟下降1℃且连续出现三次，内盘管温度小于42℃，压机再开机5分钟后。
C．压机累计运转时间超过3小时，且压机连续运行20分钟以上。室内盘管温度低于42℃后进入除霜。
D．室内盘管温度与室温的差值小于18℃后连续5分钟，且压机累计运转时间超过45分钟，且连续运转时间超过20分钟。
满足上述条件之一后，即进入智能除霜。
除霜的退出条件：
除霜时间大于12分钟（压机开），或者CT电流值大于（CT0.6）
除霜期间，电流峰值截止退出除霜，但压机启动后60秒内保护不起作用。
除霜期间，温度传感器异常不检测
退出除霜后风机进入防冷风开机
除霜波形图

3.8制热自动温度补偿
1．条件：压机停机时间小于5分钟
2．运行规则：1）T设=T遥控+5℃+ （T遥控-T测[开压机瞬间] ）
2）T遥控-T测[开压机瞬间] £2℃
注：以上两条首次开机无效
3）按遥控器温度 - 键，恢复T设=T遥控+5℃执行
按遥控器温度 + 键，按自动补偿设定值执行
4）若 T遥控-T测[开压机前] £0℃，按T设=T遥控+5执行
3.若风门处于健康上吹时,制热设定温度在原基础上加2℃.
3.9控制功能：
1.定时功能：可根据需要设置24小时定时开、关机，最小的时间单位为1分钟，设置后内机上的定时灯亮，定时完成后定时灯灭，有以下几种定时方式。
定时开机：电源LED灭，压机LED灭，定时LED亮，呈停止状态。定时完了，开始运转，定时灯灭。运转开始是由最后一次接受定时信号开始，不能进行睡眠设定。
定时关机：开机，定时灯亮，定时到，定时灯灭，进入关机，睡眠可设定，定时关机与睡眠同时设定时谁时间短谁优先，执行关机则消除定时及睡眠。
定时开机，定时关机同时设定：当两个定时设定全部完毕，定时灯灭。
2.睡眠功能（夜间节能功能）：定时灯亮
在制冷/除湿运转时，运行1小时后设定温度上升1℃，再过1小时后设定温度再上升1℃，再运行6小时后关闭。
在制热运转时，1小时后设定温度下降2℃，再1小时后设定温度再下降2℃，再3小时设定温度上升1℃，再运行3小时后关闭。
如睡眠设定前为高风，则设定睡眠后转中速，如睡眠设定前为中风，则设定睡眠后转低速，如睡眠设定前为低风，则设定睡眠后风速不变
3.热敏电阻故障保护：
热敏电阻短路或开路，机器不工作
除霜期间不判温度传感器的开路短路
检测到内盘管温度低于-40℃，认为盘管温度断线。
检测到内盘管温度高于95℃，认为盘管温度短路。
检测到进风温度低于-20℃，认为室温温度断线。
检测到进风温度高于 90℃，认为室温温度短路。
4. 应急开关输入:
按一下应急运转开关蜂鸣器嘟一声进入自动运行（应急运转）
如继续按5秒蜂鸣器嘟嘟两下进入试运行。
再按一下关机
可遥控接收控制
定时状态进入应急运转，定时取消
试运转：
1)进风温度传感器不起作用，压机开机（但受3分钟延迟的限制，首次除外），高风，制冷，风门打开。室内风机动作，运行灯亮，压机继电器、室外风机继电器闭合。
2)试运转中
蒸发器防冻保护不工作
过电流控制不工作
过电流峰值截止控制不工作
温度控制不工作
温度截止控制不工作,只接收关机信号，其它信号接收但不执行。
5．遥控2秒钟后执行功能：
接收到遥控信号后，主板要2秒钟后才进入相应的指令工作。
自动运行方式：
单冷自动运行方式：
*进入此方式后，主控MCU根据房间温度决定相应的工作模式，以维持所设定的温度（设定温度为26℃），当室内进风温度小于26℃时，压机外风不开，风机自动风为低风，手动可设定高、中、低风。当室内进风温度大于等于26℃时，进入制冷走制冷程序（设定温度26℃）压机外风开，内风机以设定风速运行。
2）冷暖自动运行方式：
*进入此方式后，主控MCU根据房间温度决定相应的工作模式，以维持所设定的温度（制热模式设定温度23℃，制冷26℃）。首次开机时，室内进风温度小于等于23℃时，进入制热，大于23度进入制冷。进入制热走制热程序（设定温度23℃），当达到压机停止温度时，压机停止15分钟后检测，进风温度大于等于27℃进入制冷,否则仍在制热工作态。进入制冷走制冷程序（设定温度26℃），补偿温度差自动取消，当达到压机停止温度时，压机停止15分钟后检测，进风温度小于等于23℃进入制热态，进入制热态补偿温度自动加上，否则仍在制冷工作态,由其他模式转自动模式时,若工作状态有改变（即先判断，再工作），停机3分钟, 3分钟后根据室内进风温度进入判定温度。
*此模式有定时功能，有睡眠功能，进入制冷进入制冷睡眠，进入制热则进入制热睡眠。
风叶可选择摆动或停留在某一位置上，风速可作低速、中速、高速或自动风速的选择。
4．故障表示方式
异常方式
错误表示
室内
室外
自动
恢复
故障原因
电源 定时 运转
室内热敏电阻异常
★ ■ ■
*

*
1． 接插件接触不良或控制基板不良
2． 室温传感器坏
热交热敏电阻异常
★ □ □
*

*
1． 接插件接触不良或控制基板不良
2． 盘管传感器坏
内风机异常
■ □ ★
*

1. 内电机坏
2. 电脑板上反馈电路坏
说明
□亮★闪■灭
* 代表有此项功能

5.爆炸图及明细
5.1室内机爆炸图及明细：
5.1.1室内机爆炸图：

5.1.2室内机爆炸图明细：
序号
名称
专用号
数量
备注
KF(R)-25GW/K(F)
KF(R)-33GW/K(F)
1
进风栅
0010202192
0010202192
1

2
丝印商标
001A7063598
001A7063598
1

3
显示面板
0010202215
0010202215
1

4
压线盖
0010202213
0010202213
1

5
罩壳
0010202193
0010202193
2

6
上导板
0010202195
0010202195
1

7
下导板
0010202196
0010202196
1

8
接水盘
0010202194
0010202194
1

9
步进电机
0010402433
0010402433
2

10
显示面板总成
0010802132
0010802132
1

11
蒸发器总成
001A0400220
001A0400229
1

12
电器箱体盖
0010202199
0010202199
1

13
端子排
0010401858
0010401858
1

14
电脑板
0010402382
0010402382
1
单冷
0010402181
0010402181
1
冷暖
15
磁性开关
此功能暂不开发
此功能暂不开发
1

16
电器箱体
0010202197
0010202198
1

17
电机压盖
001A1431366
001A1431372
1

18
电机
0010401379
0010402182
1

19
骨架
001A1232078
001A1232084
001A1232083（小）
1

20
挂墙板
001A1301216
001A1301216
1

21
贯流风扇
001A2300117
001A2331111
1

22
含油轴承
001A0300005
001A0300005
1

23
过滤网左
0010202241
0010202204
1

24
过滤网右
0010202242
0010202205
1

25
排水管
001A1434039
001A1434039
1

26
滤清器套件
0010201079
0010201079
1

27
遥控器
0010402384
0010402384
1
单冷
0010402383
0010402383
1
冷暖
28
护圈
001A1433307
001A1433307
1

29
电池
0010201843
0010201843
1

30
螺钉套件
0010600115
0010600115
1

5.2室外机爆炸图及明细：
5.2.1室外机爆炸图：

5.2.2室外机爆炸图明细

序号
名称
专用号
数量
备注
KFR-25GW/K(F)
KFR-33GW/K(F)
1
出风栅
0010100777
0010100777
1

2
前罩壳
0010100775
0010100775
1

3
轴流风扇
0010200212
0010200212
1

4
室外电机
0010402642
0010402289
1

5
电机支架
0010100780
0010100780
1

6
左管板
0010100201
001A1301238A
1

7
冷凝器总成
0010703894
0010703058
1

8
顶盖
0010100774
0010100774
1

9
右侧板
0010100776
0010100776
1

10
电器箱体
0010100779
0010100779
1

11
管路总成
0010703878
-----
1

12
右管板
-----
0010101027
1

13
过冷管组
0010749315
0010749293
1

14
风机电容
001A3600007A
001A3600009B
1

15
运转电容
001A3600021
001A3600032
1

16
端子排
0010402287
0010402287
1

17
压缩机
0010700520
(2P18S225ANC)
0010701713
(RH220VHLC)
1

18
隔音垫
001A1762576A
001A1762576A
1

19
线束组
---------
-----
1

20
支脚
00101001037
00101001037
1

21
底盘
0010100778
0010100778
1

22
隔板
0010100782
0010100782
1

序号
名称
专用号
数量
备注
KF-25GW/K(F)
KF-33GW/K(F)
1
出风栅
0010100777
0010100777
1

2
前罩壳
0010100775
0010100775
1

3
轴流风扇
0010200212
0010200212
1

4
室外电机
0010402642
0010402289
1

5
电机支架
0010100780
0010100780
1

6
左管板
0010100201
001A1301238A
1

7
冷凝器总成
0010749040
0010703989
1

8
顶盖
0010100774
0010100774
1

9
右侧板
0010100776
0010100776
1

10
电器箱体
0010100779
0010100779
1

11
管路总成
-------
-----
1

12
右管板
-----
0010101027
1

13
过冷管组
0010749284
0010749314
1

14
风机电容
001A3600009B
001A3600009B
1

15
运转电容
001A3600032
001A3600032
1

16
端子排
0010402287
0010402287
1

17
压缩机
0010701432
(2P17S225ANA)
0010701713
(RH220VHLC)
1

18
隔音垫
001A1762576A
001A1762576A
1

19
线束组
---------
-----
1

20
支脚
00101001037
00101001037
1

21
底盘
0010100778
0010100778
1

22
隔板
0010100782
0010100782
1

6.电脑板电路图
