资源描述

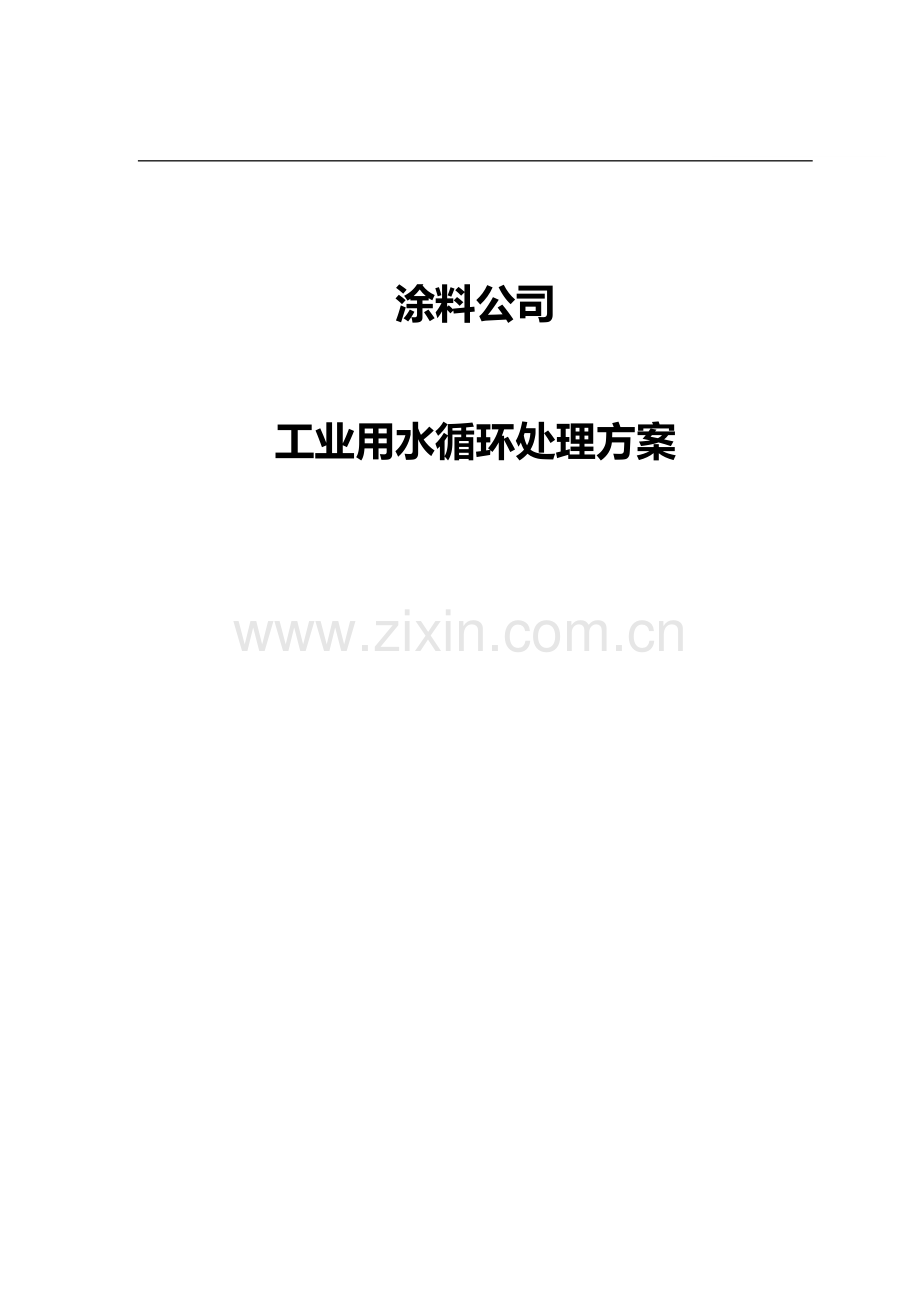

涂料公司
工业用水循环处理方案
1.简况
该公司生产过程中有树脂粉尘产生，飘落于地面及设备之上。地面及设备用水冲洗清理，用水时间随生产情况而定，水量波动比较大，高峰时产生10m3/h的冲洗废水。
2.方案设计依据
2.1.废水水量
a.高峰最大排水量：10m3/h。
b.日总排水量：随生产情况波动。
c.月最大排水量：500m3。
2.2.废水水质
a.废水中的树脂粉不容于水，且没有被其他有害物质污染。
b.树脂粉颗粒大小为5～200μm，其中1μm以下的占0.5～1.0%。
2.3.建设方要求
a.工程按10m3/h的处理能力设计。
b.因场地限制，水槽置于地面，废水用泵提升运行。
c.采用板框压滤机初滤后再精密过滤器过滤的工艺流程，水处理后回用于冲洗地坪和清洗设备。
2.4.处理后水质
处理后水质按《生活杂用水水质标准》（CJ25.1--89）监测，具体数据见表1。
表1.处理后水质标准
项目
浊度
色度
pH
臭
悬浮性固体
游离余氯
总大肠菌群
单位
度
度
mg/l
mg/l
个/l
指标
5
30
6.5～9
无不快感
5
不小于0.2
3
3.废水处理工艺流程及说明
3.1.工艺流程
废水处理工艺流程如下：
混凝剂
贮渣槽
用水点
中间
水槽
加压
系统
清水槽
精密
过滤器
压滤机
集水槽
集水井
泵 泵
消毒剂
泵
3.2.工艺流程说明
生产车间冲洗地坪及清理设备的废水由水沟汇流到室外的集水井，然后用泵提升到集水槽，调节水量，投加混凝剂。水量到设定水位时，启动水泵将废水送到压滤机初滤去除粗大的颗粒物。出水进入中间水槽，到设定水位时，用泵将水压入精密过滤器，进一步过滤去除固体物。出水流入清水槽，加氯消毒，最后通过加压系统向用水点供水。
经压滤机脱水后的滤渣，因不含有毒有害物质，作为普通工业垃圾处置。
4.主要设备参数及价格估算
主要设备参数及价格估算见表2。
表2.主要设备参数及价格估算
序号
名称
主要参数
数量
价格（万元）
备注
单价
总价
1
集水槽
10m3，钢衬塑
1只
1.8
1.8
2
中间水槽
5m3，钢衬塑
1只
1.3
1.3
3
清水槽
10m3，钢衬塑
1只
1.8
1.8
4
压滤机
20m2，1Mpa，3kw
1台
4.0
4.0
5
精密过滤器
10m3/h
1台
4.3
4.3
6
加压供水系统
0.3Mpa，6kw
1套
5.8
5.8
7
水泵
15m3/h，7.2m，1.5kw
4台
0.35
1.4
2用2备
8
螺杆泵
360r/min，15m3/h，15kw
2台
0.68
1.36
1用1备
9
加药系统
0.4m3，PVC
3套
0.25
0.75
含搅拌机
10
贮渣槽
0.4m3，钢防腐
2只
0.15
0.3
11
管阀件
2.5
12
电气控制
2.0
13
钢平台
6000×8000
48m2
3.5
含栏杆、楼梯
14
天棚
6000×8000×6000
2.0
15
合计
32.81
5.工程总投资
设备费：32.81万元。
工程费：设备费×30%=9.84万元。
税金：（设备费+工程费）×3.41%=1.45万元。
工程总投资：设备费+工程费+税金=44.1万元。
6.运行费用
循环水处理运行费用见表3。
表3运行费用
名称
混凝剂
消毒剂
电费
合计
金额（元/m3）
0.005
0.005
1.36
1.37
7.主要经济技术指标
主要经济技术指标见表4。
表4.主要经济技术指标
序号
项 目
指 标
1
工程总投资
44.1万元
2
配电容量
装机容量31kw，运行容量17kw
3
占地面积
48m2
4
运行费用
1.37元/m3.废水
