无线通信转换器TCLNRS01型产品说明书.docx

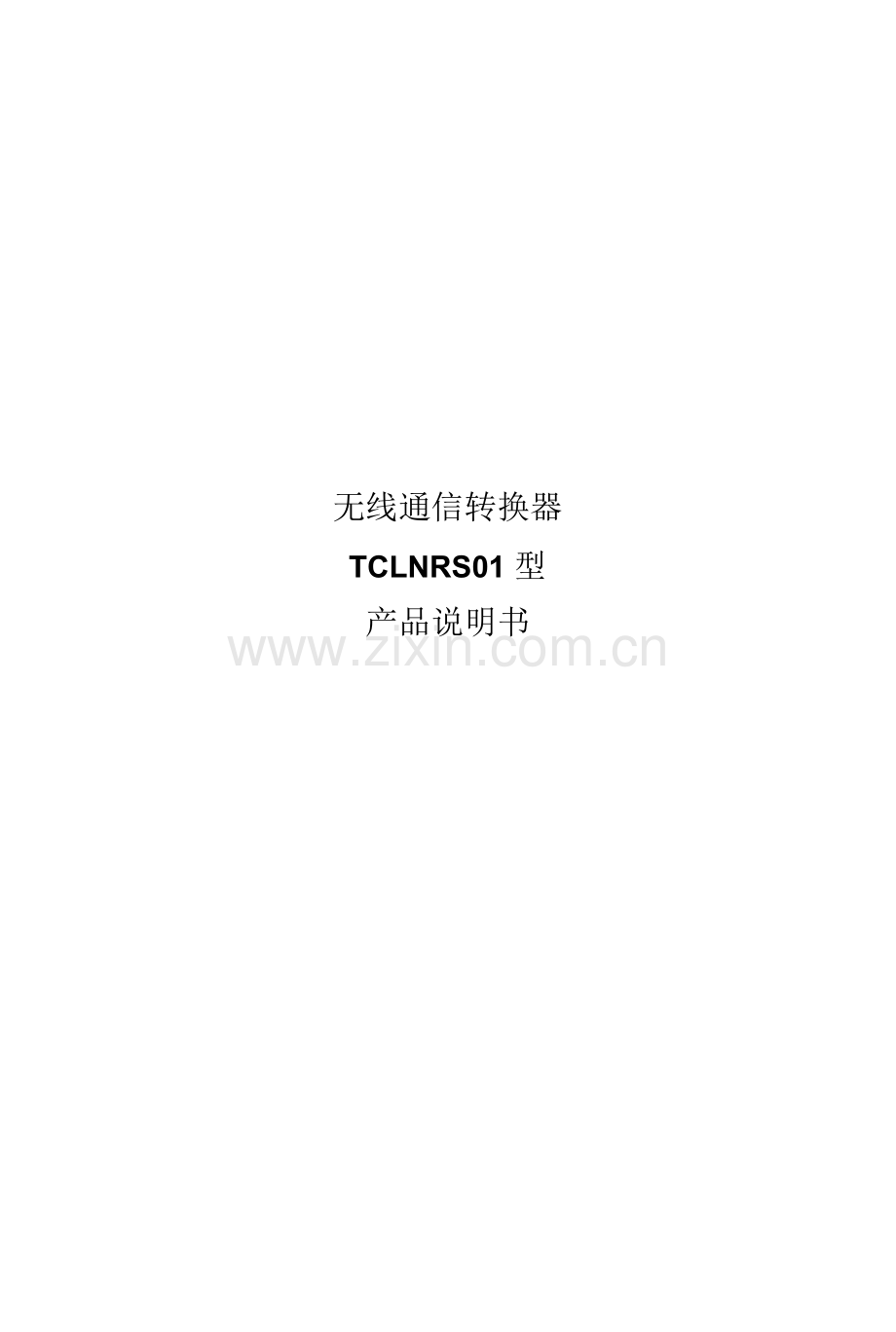

无线通信转换器
TCLNRS01 型
产品说明书
深圳市智源光通讯技术
1.
2.
3.
概述
1. 1产品图片.・
1.2 产品概述..
1.3 产品特点: 引用标准及规范 产品特性环境条件
产品功能
5. 1功能配置 5.2功能要求5. 2. 1
5. 2.25. 2. 3
数据传输 本地功能 维护….•…6.
7.
8. 10
11通信接口
6. 1上行通信接口 ....
6.2下行通信接口・・・, 6.2维护接口（选配） 状态指示防护等级
外形结构安装图
保修事项错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。 错误!未定义书签。

1.概述
1.1 产品图片

1.2 产品概述
TCLNRS01型无线通信转换器是一款通信信道转换工具，可将本地通信数据 转换为无线通信，采用透明的数据传输机制，即将本地串行通信口或者RS485 接口接收到数据不做任何处理发送到无线信道，将无线信道接收到的数据不加 处理转发到本地串行通信口或者RS485接口上。并采用数据加密，采用扩频调 制技术，具有灵敏度高、通信距离远等优点。
1.3 产品特点：
1）采用扩频调制无线通信技术。
2）网络高度智能，安装现场无需任何人工设置，即装即用。
3）系统自诊断功能。
2.引用标准及规范GB/T 191-2008包装储运图示标志
GB/T 2423. 1-2008电工电子产品环境试验 第2局部：试验方法 试验A：低温GB/T 2423. 2-2008电工电子产品环境试验 第2局部：试验方法 试验B：高温
GB/T 2423. 4-2008电工电子产品基本环境试验规程 试验Db：交变湿热试验方法GB/T 2423. 8-1995电工电子产品环境试验 第2局部：试验方法 试验Ed：自由跌落
GB/T 2423. 2-2006电工电子产品环境试验第2局部：试验方法试验Cab：恒定湿热
GB/T 2423. 10-2008电工电子产品环境试验 第2局部：试验方法 试验Fc和导那么：振 动GB 4208-2008外壳防护等级（IP代码）
GB/T 4728电气简图用图形符号GB/T 9969-2008工业产品使用说明书 总那么
GB/T 10125-1997人造气氛腐蚀试验盐雾试验GB/T 11022高低压开关设备和控制设备标准的共用技术要求
GB/T 11287-2000电气继电器 第21局部 量度继电器和保护装置的振动、冲击、碰撞
和地震试验第1篇：振动试验（正弦）
GB/T 13729-2002远动终端设备
GB/T 14436-1993工业产品保证文件 总那么
GB/T 15153. 1-1998远动设备及系统 第2局部：工作条件 第1篇：电源和电磁兼容性
GB/T 15153. 2-2000远动设备及系统 第2局部：工作条件 第2篇：
环境条件（气候、机械和其它非电影响因素）GB/T GB/T GB/T GB/T GB/T

GB/T GB/T GB/T GB/T GB/T
17626.2-2006
17626. 3-2006
17626. 4-2008
17626. 5-2008
17626.8-2006
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术 试验和测量技术 试验和测量技术 试验和测量技术 试验和测量技术
静电放电抗扰度试验
射频电磁场辐射抗扰度试验
快速脉冲群抗扰度试验
浪涌抗扰度试验
工频磁场抗扰度试验

GB/T 17626. 12-1998电磁兼容 试验和测量技术 阻尼振荡波抗扰度试验
GB/T 26164. 1电业平安工作规程 第1局部：热力和机械
DL/T 593高低压开关设备和控制设备标准的共用技术要求
DL/T 630-1997交流采样远动终端技术条件
DL/T 814-2013配电自动化系统技术规范
DL/T 721-2013配电自动化远方终端
Q/CSG 10007电力设备预防性试验规程
Q/CSG 10012中国南方电网城市配电网技术导那么
Q/CSG中国南方电网电力监控系统平安防护技术规范
南方电网DL634. 5. 101-2012远动协议实施细那么
南方电网DL634. 5. 104-2012远动协议实施细那么
电力监控系统平安防护规定（发改委（2014） 14号令）
关于印发电力监控系统平安防护总体方案等平安防护方案和评估规范的通知（国能安 全［2015） 36号文）
IEC 62271-001高低压开关设备和控制设备标准的共用技术要求3.产品特性
表1产品特性
主要 技术 参数
工作参数
额定电压
AC 220V
电压范围
0. 4~L2Un
电压过载能力
L2Un,连续工作
功率损耗
<1VA
额定频率
50Hz
绝缘强度
2000V
MTBF
不低于7. 6X104h
接口配置
上行信道
470〜510MHz无线
天线接头
SMA
通信距离
目视距离不低于2KM
本地信道数
1XRS485
机械参数
重量
0. 5kg
外形尺寸
100mmX 70mmX25mm
4 .环境条件表2环境条件
序号
工程
技术指标
单位
备注
1
工作温度
-20^70
℃

2
环境温度最大变 化率
0.5
℃ /min

3
储存温度
-40~85
℃

4
相对湿度
0~100
%

5
最大绝对湿度
35
g/m3

6
污秽等级
不低于D级

7
地震烈度
VIII 度

8
安装地点
户内外

9
散热方式
自然风冷

10
大气压力
63~108
kPa

表3电磁环境条件
电磁骚扰源
严酷 等级
骚扰施加值
施加端口
评价等级 要求
工频磁场

400A/m
整机
A
射频辐射电磁场
3
10V/m
整机
A
4
30V/m
整机
A
静电放电
4
8kV
外壳和操作局部
A/B
电快速瞬变 脉冲群

l.OkV （耦合）
通信线
A
振荡波
2
LOkV （共模）
信号输入/输出端口
A/B
5 .产品功能
5.1 功能配置表4功能配置
序号
项 目
必备
选配
1
数据传输
数据透明转发
V

2
本地功能
运行状态指示
V

本地维护接口

V
3
终端维护
自检自恢复
V

5.2功能要求5. 2.1数据传输
将本地串行通信口或者RS485接口接收到数据不做任何处理发送到无线信 道，将无线信道接收到的数据不加处理转发到本地串行通信口或者RS485接口上 5. 2.2 本地功能具有电源、工作状态、无线通信状态、RS485通信状态等指示。
5. 2. 3维护
6. 2. 3. 1自检自恢复有自测试、自诊断功能。
7. 通信接口
6. 1上行通信接口上行通信接口采用短距离无线。
6.2下行通信接口下行通信接口采用RS485通信接口。
6.2维护接口（选配）维护接口 UART,速率9600,偶校验，数据位8,停止位1。
7 .状态指示电源灯-常亮表示电源供电正常；
运行灯-频闪表示设备工作正常；无线TX灯-频闪表示无线信道正在发送数据；
无线RX灯-频闪表示无线信道正在接收数据；RS485Tx灯-频闪表示RS485信道正在发送数据;
RS485RX灯-频闪表示RS485信道正在接收数据。
8 .防护等级三防等级IP31。
9外形结构
剖面B-B72
10安装图集中器采用35nmi标准导轨安装方式，如下列图

安装卡

安装卡

11保修事项.
1 .免费服务条例
★本产品自购买之日起，在用户遵守说明书规定的使用要求下，并在制 造厂铅封完整的情况下，发现设备不符合产品标准所规定的要求时，12个月 内制造厂给予免费维修或更换，购买日期以发票、收据（公司认可的有效凭 据）或发票复印凭据。
★维修产品的型号与 保修单上的型号要保持一致，否那么不予保修。
2 .有偿保修条例因电网电压跳动过大导致产品损坏。
★ 由于火灾、天灾等自然灾害引起的损伤。
★ 由于运输、搬动时掉落、进水或由于操作不当而发生的故障、损伤。
★ 由于未按使用说明书上所要求的使用方法和考前须知操作而引起的 故障、损伤。
公司地址
深圳市宝安区石岩街道石新社区宏发佳特利高新园办公楼七楼 702房
联系

公司网站
